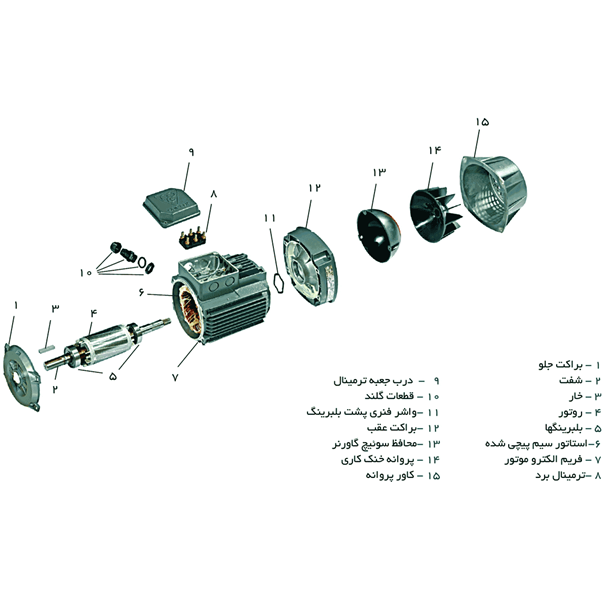

اجزای الکتروموتور موتوژن شامل چه بخش‌هایی است؟
الکتروموتور موتوژن یکی از محصولات پرطرفدار و باکیفیت صنعت الکتروموتور در ایران هستند که به دلیل تنوع در طراحی و استفاده از تکنولوژی‌های پیشرفته، در کاربردهای مختلف صنعتی، کشاورزی و خانگی مورد استفاده قرار می‌گیرند. این موتورها شامل اجزای اصلی مانند استاتور، روتور، شفت، یاتاقان‌ها و فن خنک‌کننده هستند که هر یک نقش مهمی در عملکرد موتور دارند. استاتور با سیم‌پیچی‌های خود، میدان مغناطیسی ایجاد می‌کند که باعث چرخش روتور و تولید حرکت مکانیکی می‌شود. یاتاقان‌ها شفت موتور را در جایگاه خود ثابت نگه می‌دارند و از اصطکاک جلوگیری می‌کنند، در حالی که فن خنک‌کننده با جابجایی هوا، حرارت را از موتور دور می‌کند و به افزایش طول عمر آن کمک می‌کند. الکتروموتور موتوژن به دلیل کیفیت ساخت بالا، راندمان مناسب و پشتیبانی فنی مطلوب، به عنوان یک گزینه قابل اعتماد در بازار شناخته می‌شوند. این موتورها به خوبی قادرند در شرایط مختلف محیطی و تحت بارهای سنگین کار کنند و به همین دلیل در صنایع گوناگون به کار گرفته می‌شوند.

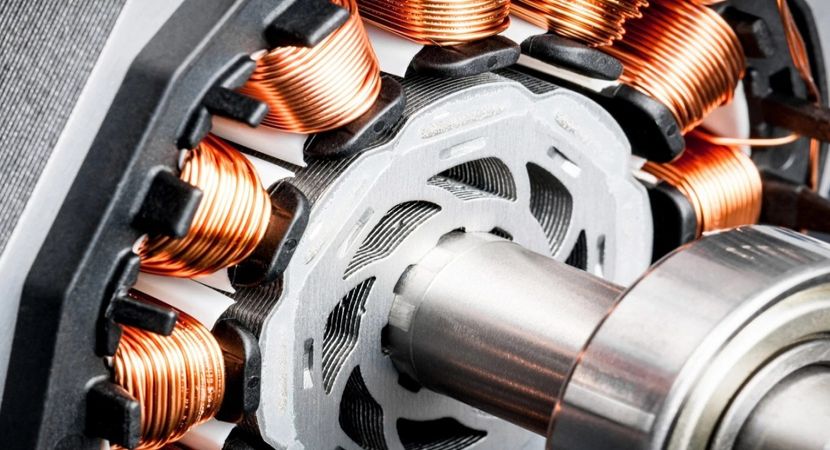

استاتور (Stator)
استاتور بخش ثابت و بیرونی الکتروموتور است که وظیفه ایجاد میدان مغناطیسی را دارد. این بخش از دو قسمت اصلی تشکیل شده است:
هسته استاتور: هسته استاتور از ورقه‌های فولادی سیلیکونی ساخته می‌شود که به شکل لایه‌های نازک روی هم قرار می‌گیرند. این لایه‌ها به کاهش تلفات جریان گردابی (eddy currents) کمک می‌کنند و در نهایت بهره‌وری موتور را افزایش می‌دهند. هسته استاتور به گونه‌ای طراحی شده که سیم‌پیچی‌های استاتور درون آن قرار بگیرند.
سیم‌پیچی‌های استاتور: این سیم‌پیچی‌ها به صورت حلقه‌هایی در شیارهای هسته استاتور قرار می‌گیرند و با اتصال به منبع تغذیه، میدان مغناطیسی ایجاد می‌کنند. این میدان مغناطیسی، روتور را به حرکت درمی‌آورد. بسته به نوع الکتروموتور، سیم‌پیچی‌ها می‌توانند به صورت تک‌فاز یا سه‌فاز طراحی شوند.
روتور (Rotor)
روتور بخش گردان الکتروموتور است که در داخل استاتور قرار دارد و تحت تأثیر میدان مغناطیسی ایجاد شده توسط استاتور، به حرکت درمی‌آید. روتور خود شامل اجزای مختلفی است که هر یک نقش مهمی در تبدیل انرژی الکتریکی به انرژی مکانیکی دارند:
هسته روتور: هسته روتور نیز از ورقه‌های نازک فولادی ساخته شده و به صورت محوری روی هم قرار گرفته است. این طراحی باعث کاهش تلفات جریان گردابی در روتور می‌شود و کارایی موتور را افزایش می‌دهد.
میله‌های قفس سنجابی: در بیشتر موتورهای القایی، روتور به صورت قفس سنجابی طراحی شده است. در این طراحی، میله‌های آلومینیومی یا مسی در طول هسته روتور قرار می‌گیرند و به صورت دایره‌ای بسته شده‌اند. این ساختار به قفس سنجابی معروف است و به ایجاد جریان القایی در روتور کمک می‌کند که باعث چرخش آن می‌شود.
حلقه‌های انتهایی: میله‌های روتور در دو انتها توسط حلقه‌های انتهایی به هم متصل می‌شوند. این حلقه‌ها جریان را در روتور تقویت کرده و از ایجاد نویزهای اضافی جلوگیری می‌کنند.
شفت (Shaft)
شفت، میله‌ای است که به صورت محوری در مرکز روتور قرار دارد و انرژی مکانیکی تولید شده توسط روتور را به دستگاه‌های بیرونی منتقل می‌کند. این میله باید از جنس مقاوم و بادوامی ساخته شود تا بتواند در برابر تنش‌ها و لرزش‌های ناشی از حرکت موتور مقاومت کند. شفت معمولاً از فولاد ساخته می‌شود و انتهای آن ممکن است دارای شیارها یا بخش‌هایی برای اتصال به بار مکانیکی باشد.
یاتاقان‌ها (Bearings)
یاتاقان‌ها اجزای بسیار مهمی در الکتروموتورها هستند که به شفت اجازه می‌دهند به راحتی و بدون اصطکاک زیاد بچرخد. یاتاقان‌ها شفت را در موقعیت مرکزی و دقیق خود نگه می‌دارند و از تماس مستقیم روتور و استاتور جلوگیری می‌کنند. این قطعات معمولاً از جنس فولاد ضد زنگ یا سرامیک ساخته می‌شوند تا بتوانند در شرایط سخت محیطی و در دماهای بالا به خوبی عمل کنند.
قاب موتور (Motor Frame)
قاب یا بدنه موتور، پوششی است که تمامی اجزای الکتروموتور را در بر می‌گیرد و آن‌ها را در برابر ضربه، گرد و غبار و عوامل محیطی محافظت می‌کند. قاب موتور معمولاً از جنس چدن یا آلومینیوم ساخته می‌شود و باید بتواند وزن قطعات داخلی موتور را تحمل کند. علاوه بر این، بدنه موتور به عنوان یک سیستم خنک‌کننده نیز عمل می‌کند و حرارت ایجاد شده را از موتور دور می‌کند.
پره‌های خنک‌کننده (Cooling Fins)
الکتروموتورها در طول عملکرد خود حرارت زیادی تولید می‌کنند که باید به نحوی از موتور دفع شود. پره‌های خنک‌کننده به عنوان بخشی از بدنه موتور طراحی شده‌اند و با کمک جابجایی هوا در اطراف بدنه، حرارت را به بیرون انتقال می‌دهند. این پره‌ها معمولاً روی قاب موتور نصب می‌شوند و در برخی موتورها فن‌های خارجی نیز به عنوان یک سیستم خنک‌کننده اضافه به کار گرفته می‌شوند.
فن موتور (Motor Fan)
در بیشتر الکتروموتورهای موتوژن، فن‌ها به انتهای شفت متصل می‌شوند و با چرخش شفت، هوا را به داخل و خارج از موتور هدایت می‌کنند. این جریان هوای پیوسته به دفع حرارت کمک کرده و مانع از داغ شدن بیش از حد موتور می‌شود. فن‌ها معمولاً از جنس پلاستیک مقاوم یا فلز ساخته می‌شوند.
ترمینال‌های اتصال (Terminal Box)
ترمینال‌های اتصال بخش مهمی در الکتروموتورها هستند که امکان اتصال موتور به منبع تغذیه را فراهم می‌کنند. این ترمینال‌ها به‌صورت جعبه‌ای روی بدنه موتور نصب می‌شوند و به عنوان محل اتصال سیم‌پیچ‌های استاتور به منبع برق عمل می‌کنند. این جعبه‌ها دارای ورودی و خروجی‌هایی هستند که به صورت ایمن و منظم سیم‌کشی‌ها را به موتور متصل می‌کنند.
عایق‌ها و سیستم‌های حفاظتی
الکتروموتورها نیاز به عایق‌های مقاوم دارند تا از تماس مستقیم سیم‌پیچی‌ها با بدنه و بروز اتصالی جلوگیری شود. این عایق‌ها معمولاً از جنس مواد پلاستیکی یا فیبرهای مقاوم ساخته می‌شوند و در برابر دما و ضربه مقاوم هستند. علاوه بر عایق‌ها، سیستم‌های حفاظتی دیگری نیز مانند فیوزها و قطع‌کننده‌های حرارتی در موتور تعبیه می‌شوند تا در صورت افزایش دما یا جریان اضافی، موتور به طور خودکار خاموش شود و از آسیب‌های جدی جلوگیری کند.
سیستم‌های خنک‌کننده اضافی
در برخی از موتورهای بزرگ و صنعتی، علاوه بر پره‌ها و فن‌های داخلی، سیستم‌های خنک‌کننده دیگری نیز نصب می‌شود. این سیستم‌ها ممکن است شامل خنک‌کننده‌های آب یا روغن باشند که از طریق یک مدار خنک‌کننده خارجی به موتور متصل شده و حرارت را از آن دفع می‌کنند. این نوع سیستم‌های خنک‌کننده برای موتورهایی که در محیط‌های با دمای بالا و شرایط سخت کار می‌کنند ضروری هستند.
حلقه‌های اتصال زمین
برای جلوگیری از بروز شوک الکتریکی و مشکلات زمین‌شدگی، الکتروموتورها به حلقه‌های اتصال زمین مجهز می‌شوند. این حلقه‌ها از جریان نشتی به طور ایمن به زمین انتقال می‌دهند و از بروز حوادث الکتریکی جلوگیری می‌کنند.
پوشش‌های ضد گرد و غبار و رطوبت
در محیط‌های صنعتی و گرد و خاکی، موتورها باید در برابر ذرات خارجی و رطوبت مقاوم باشند. به همین دلیل، الکتروموتورهای موتوژن دارای پوشش‌ها و آب‌بندی‌های ویژه‌ای هستند که از ورود گرد و غبار و رطوبت به داخل موتور جلوگیری کرده و کارایی موتور را در شرایط سخت محیطی حفظ می‌کنند. الکتروموتورهای موتوژن از اجزای متنوع و دقیقی تشکیل شده‌اند که هر کدام نقشی حیاتی در عملکرد موتور دارند. از استاتور و روتور گرفته تا شفت، یاتاقان‌ها، قاب و سیستم‌های حفاظتی، تمامی این بخش‌ها به گونه‌ای طراحی شده‌اند که موتور بتواند با بالاترین راندمان و طول عمر ممکن کار کند. استفاده از مواد با کیفیت و فناوری‌های پیشرفته در تولید این اجزا، باعث شده است که الکتروموتورهای موتوژن به یکی از گزینه‌های مورد اعتماد در صنایع مختلف تبدیل شوند. آشنایی با این اجزا به کاربران و تکنسین‌ها کمک می‌کند تا به خوبی با عملکرد، نصب، و نگهداری این موتورها آشنا شوند و بهره‌وری بیشتری از آن‌ها دریافت کنند. دلکو صنعت که ارائه دهنده این محصول است، با خدمات پس از فروش و پشتیبانی فنی خود تجربه ای مطمئن برای خریداران فراهم می کند.
