پنوماتیک عبارت است از اینکه فشار هوا چگونه به جسمی نیرو وارد می کند و باعث حرکت آن می شود. اساساً، پنوماتیک سیال هوای فشرده را برای جابجایی سیستم های صنعتی مانند ابزارها و ماشین‌آلات مورد استفاده در صنایع مهندسی، ساخت و ساز به کار می‌ گیرد. پنوماتیک از یک کمپرسور هوا برای کاهش حجم هوا استفاده می کند تا فشار آن را افزایش دهد. سپس از طریق یک فیلتر به لوله‌ های پنوماتیکی منتقل می‌شود، جایی که قبل از رسیدن به اکچویتور پنوماتیک کار را در پایان فرآیند انجام می‌ دهد، سیستم پنوماتیک توسط شیر پنوماتیک کنترل می‌شود. یک سیستم پنوماتیک می تواند برای ایجاد حرکت در یک یا چند سیلندر یا وسیله ای که عملکردی را انجام می دهد، ایجاد شود؛ به عنوان مثال، بلند کردن، حرکت دادن یا گرفتن یک جسم. برای مشاوره رایگان، بررسی کاتالوگ و خرید تجهیزات پنوماتیک با کارشناسان دلکو صنعت تماس بگیرید.



پنوماتیک چیست؟

پنوماتیک یا نیوماتیک (Pnumatic) یک واژه یونانی است که از واژه پنوما به معنای نفس یا هوا گرفته شده است. در واقع پنوماتیک تمامی سیستم هایی است که با هوای فشرده یا گازهای بی اثر کار می کنند که در این سیستم از یک منبع هوای فشرده برای ایجاد هوای لوازم سیلندرها برای تأمین نیروی لازم در تجهیزات صنعتی استفاده می شود. دلکو صنعت ارائه دهنده و طرحی کننده انواع سیستم پنوماتیک برای مشتریان می باشد.

                تجهیزات پنوماتیک


اجزای سیستم های پنوماتیک

برای اینکه بتوان از هوای فشرده انرژی لازم را بدست آورد نیاز به تجهیزات صنعتی خاصی هست که با استفاده از آن ها می توان عملگر را به حرکت در آورده و نیروی لازم را منتقل نمود. کمپرسور هوا و درایر تجهیزات اصلی برای انتقال هوای فشرده بوده و بعد از آنها معمولاً به ترتیب تجهیزات زیر قرار می گیرد که بر حسب کاربری هر یک را تعریف می شوند. وقتی از سیستم پنوماتیک صحبت می شود به این معنی است که در آن سیستم سیال باد یا هوای فشرده قرار دارد و حداکثر فشار رایج سیستم تا ده بار است. سیستم هایی که فشار بالاتری دارند معمولاً باید از تجهیزات خاص و بروزتر و پیشرفته تر در آن ها استفاده گردد.



                     تجهیزات پنوماتیک

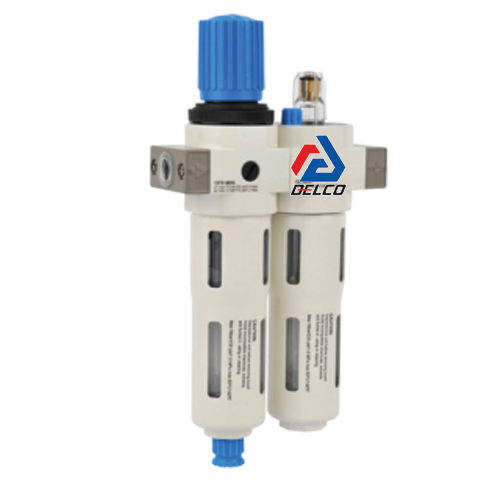

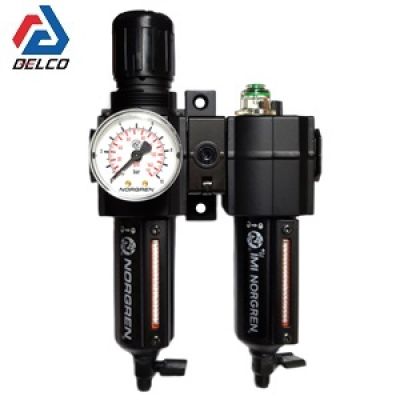

واحد مراقبت پنوماتیک

واحد مراقبت یکی از تجهیزات پنوماتیکی است که به صورت دو تیکه و سه تیکه در دلکو صنعت قابل ارائه می باشد. واحد مراقبت پنوماتیک دوتیکه و سه تیکه از نظر کارایی تفاوتی با هم نداشته و از فیلتر ، رگلاتور و روغن زن تشکیل شده اند.

                   واحد مراقبت

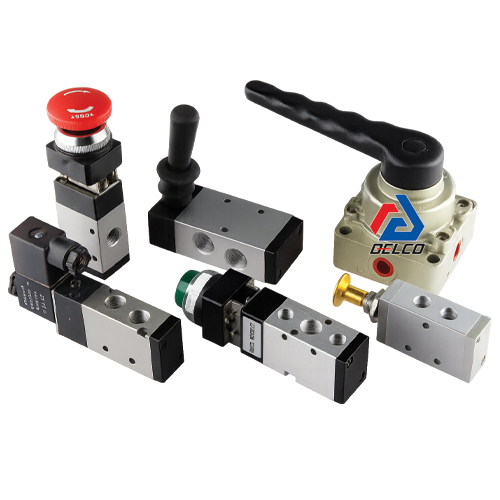

شیر برقی  پنوماتیک یا شیر دستی پنوماتیک

شیر برقی های پنوماتیک برای کنترل هوای عبوری به جک استفاده می شوند، شیر پنوماتیک وظیفه کنترل هوای فشرده را داشته و همچنین می توانند مسیر هوا را تغییر دهند. با توجه به نوع کاربری می توان از شیرها به عنوان راه دهنده و یا مانع هوا و تخلیه هوا به بیرون که همان اگزاست باد گفته می شود، استفاده کرد. برای کنترل شیر برقی معمولاً از تابلو برق به همراه پی ال سی استفاده می شود. شیر های دستی پنوماتیک نیز نیاز به نیروی انسانی برای کنترل دائم آن دارند.

                               شیر برقی پنوماتیک

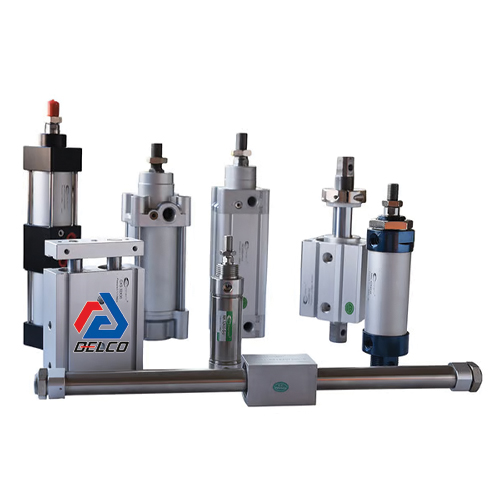

عملگر یا اکچویتور پنوماتیک

عملگر پنوماتیک که به صورت خطی، دورانی وجود دارند. از مهمترین انواع جک پنوماتیک می توان به انواع جک پنوماتیک چهارمیل، پروفیلی، راهنمادار، بدون شفت یا رادلس، جک پنوماتیک روتاری یا دورانی و یا حتی کلمپ ها و گریپر پنوماتیک اشاره کرد که از جمله جک های دوران محدود قابل استفاده در سیستم های پنوماتیک هستند.

                                   جک پنوماتیک

فیتینگ و شیلنگ پنوماتیک

از جمله مهمترین تجهیزاتی که در سیستم پنوماتیک استفاده می شود فیتینگ پنوماتیک است که برای اتصال خطوط مختلف و همچنین تجهیزات پنوماتیک به هم استفاده می شوند. معمولاً فیتینگ ها به صورت اتصالات مستقیم یا سر راهی زانویی، اتصالات فلوکنترلینگ برای تغییرات مقدار باد در جک پنوماتیک، اگزوز، شیلنگ های باد که در معمولاً به صورت آبی و نارنجی و مشکی هستند و سایر اتصالات که استفاده از آن ها در سیستم پنوماتیک بسیار مهم و ضروری می باشد، اشاره کرد.

                         فیتینگ پنوماتیک


کاربرد سیستم پنوماتیک

سیستم های پنوماتیک به دلیل اینکه برای طراحی بسیار ساده هستند اغلب به آن روی می آورند و در بسیار از مواردی خانگی، صنعتی و پزشکی می توان از آن استفاده کرد. ساده ترین تجهیزات خانگی که در آن ها از سیستم های پنوماتیک استفاده شده است می توان به صندلی های بالابری ساختمانی اشاره کرد. در بسیاری از تجهیزات صنعتی نیز از پنوماتیک استفاده کرد که عبارتست از:

  • صنایع خودروسازی
  • صنایع پزشکی
  • صنایع دارویی
  • صنایع نظامی
  • صنایع دریایی
  • نیروگاه ها و پالایشگاه ها
  • اتوماسیون صنعتی
  • روباتیک

و بسیاری از صنایعی که استفاده از پنوماتیک در آن ها بسیار رایج است.



مزایای سیستم پنوماتیک

از جمله مزایای سیستم پنوماتیک می توان به موارد زیر اشاره کرد:

  • سادگی طراحی
  • مطابقت با محیط زیست به علت نداشتن آلودگی های زیست محیطی
  • انعطاف پذیری و قابل حمل بودن
  • مقرون به صرفه بودن
  • در دسترس بودن تجهیزات
  • عدم نیاز به دانش فنی بالا
  • ضریب اطمینان بالا
  • قابلیت تغییر سیستم بر اساس نیاز
  • تعمیر و نگهداری آسان

و بسیاری از مزایای دیگر که استفاده از این سیستم را بین مشتریان دلکو صنعت محبوب کرده است. مهمترین تفاوت سیستم های هیدرولیک و پنوماتیک در سیستم برگشت و فشار کاری است به طوری که فشار سیستم های پنوماتیک تا 10 بار و سیستم های هیدرولیک تا 700 بار نیز قابل استفاده است. ضمن اینکه خط برگشت یا همان تخلیه به تانک در سیستم های هیدرولیک پیشبینی شده است.



تعمیر و نگهداری سیستم پنوماتیک

سیستم های پنوماتیکی به علت سادگی که دارند که نیاز به نگهداری خاصی ندارند. اما به علت اینکه وجود سیال هوای تمیز در این سیستم ها بسیار حائز اهمیت می باشد باید واحد مراقبت به صورت هفتگی چک شود و یا بهتر است برای فیلتر واحد مراقبت از اتودرین استفاده کرد که رطوبت و آب انباشت شده در آن به طور مداول به صورت اتوماتیک تخلیه گردد. ضمن اینکه با توجه به استهلاک سیستم پنوماتیک بهتر است که لوازم جک نیز به عنوان قطعات یدکی تهیه گردد تا به صورت دوره ای تعویض شود. استفاده از شیر تایمر دار برای کمپرسور نیز از موارد حائز اهمیت می باشد که همگی باعث جلوگیری از عبور آب و رطوبت به داخل سیستم می شوند.

سوالات متداول

با توجه به مقدار نیرو و همچنین شرایط محیط می توان این تغییر سیستم را بررسی کرد ولی در کل در مواردی که انتقال نیروی زیاد نیست بهتر است که از سیستم های پنوماتیکی استفاده کرد.

خیر. تجهیزات پنوماتیک به دلیل نوع ساختاری که دارند با سیال آب تطبیق پذیری نداشته و منجر به خرابی تجهیزات می شوند. اما برخی تجهیزات پارکر این توانایی را دارند که در هر دو سیال از آن ها استفاده شود ولی باید کاتالوگ و نوع محصول به دقت مورد بررسی قرار گیرد.

دیدگاه کاربران

به این دسته بندی امتیاز دهید

دستگاه ساز

۱۴۰۳/۰۹/۱۴

با سلام. وقتی از یک سیلندر پنوماتیک استفاده می‌کنی، چطور فشار هوای داخل سیستم رو تنظیم می‌کنی تا حرکتش دقیقا همونطور که می‌خواهی باشه؟

کارشناس دلکو صنعت

۱۴۰۳/۰۹/۱۴

سلام مهندس گرامی. برای تنظیم دقیق حرکت سیلندر پنوماتیک فشار هوای داخل سیستم باید به‌طور صحیح تنظیم شود. این کار معمولاً از طریق استفاده از رگولاتور فشار انجام می‌شود که وظیفه تنظیم و تثبیت فشار هوای ورودی به سیستم را بر عهده دارد.

رگولاتور فشار به‌طور معمول در مسیر هوای ورودی به کمپرسور یا در نزدیکی سیلندر نصب می‌شود. با تنظیم رگولاتور، می‌توان فشار هوای داخل سیستم را به سطح مطلوب رساند تا حرکت سیلندر به صورت دقیق و قابل کنترل انجام شود.

علاوه بر رگولاتور، برای دقت بیشتر در حرکت سیلندر، از شیرهای کنترل جهت (مانند شیرهای چهار راهی یا شیرهای کنترل سرعت) برای کنترل جهت و سرعت حرکت استفاده می‌شود. این شیرها قادرند جریان هوا را در دو جهت مختلف کنترل کنند و در نتیجه حرکت دقیق سیلندر را فراهم آورند.

بنابراین، برای تنظیم دقیق حرکت سیلندر، علاوه بر تنظیم فشار با رگولاتور، باید به سایر عوامل مانند نوع شیرهای کنترل جهت و سرعت نیز توجه شود. برای مشاوره رایگان و بررسی کاتالوگ مربوط به سیستم های پنوماتیک می توانید با همکاران واحد فروش پنوماتیک دلکو صنعت تماس حاصل نمایید

محمدرضا پنوماتیک کار

۱۴۰۳/۰۹/۱۸

سلام وقت بخیر. سوالی داشتم ممنون میشم دقیق جواب بدید که فرق شیر هیدرولیک و شیر پنوماتیک چیه؟ میشه برای کمپرسور با فشار باد 160 بار از شیر هیدرولیک استفاده بشه یا نه؟

کارشناس دلکو صنعت

۱۴۰۳/۰۹/۲۱

سلام مهندس گرامی. در مورد سوال شما، که آیا می‌شود از شیر هیدرولیک برای کمپرسور با فشار باد 160 بار استفاده کرد یا خیر، باید بگویم که خیر، معمولاً نمی‌توان از شیر هیدرولیک برای سیستم پنوماتیک استفاده کرد. دلایل اصلی این مسئله به شرح زیر است:

سیال متفاوت: سیستم‌های هیدرولیکی و پنوماتیکی به‌طور کامل از سیالات مختلفی استفاده می‌کنند. شیر هیدرولیکبرای مایعات طراحی شده و به‌طور خاص برای فشارهای بالا و انتقال نیرو در مایعات با ویسکوزیته طراحی شده است. سیستم‌های پنوماتیکی معمولاً از هوای فشرده استفاده می‌کنند و شیرهای طراحی شده برای این سیستم‌ها برای کار با گازها (هوای فشرده) و نه مایعات، بهینه هستند.

ساختار و طراحی متفاوت: شیرهای هیدرولیک معمولاً برای تحمل فشارهای بالا طراحی می‌شوند (بیشتر از 160 بار)، اما شیرهای پنوماتیک برای فشارهای نسبتاً پایین‌تر و گازهای فشرده طراحی شده‌اند. استفاده از یک شیر هیدرولیک در سیستم پنوماتیک با هوای فشرده (160 بار) ممکن است به عملکرد نادرست و خرابی‌های جدی منجر شود.

عملکرد متفاوت در فشارهای بالا: سیستم‌های هیدرولیک می‌توانند به‌طور مؤثر فشارهای بالاتر از 160 بار را تحمل کنند، ولی سیستم‌های پنوماتیک (با استفاده از هوا) با چنین فشارهایی ممکن است کارایی مطلوب را نداشته باشند و برخی از اجزا دچار آسیب شوند.

نتیجه‌گیری: برای کمپرسور با فشار 160 بار که از هوا استفاده می‌کنند، باید از شیرهای پنوماتیک مخصوص فشارهای بالا استفاده کرد که برای کار با گاز و هوای فشرده طراحی شده‌اند. استفاده از شیر هیدرولیک در چنین سیستمی نه تنها مفید نخواهد بود، بلکه ممکن است باعث مشکلات جدی در سیستم شود. برای مشاوره تکمیلی می توانید با همکاران فروش واحد هیدرولیک و پنوماتیک 09966642837 تماس حاصل نمایید.
