سیلندر پنوماتیک

جک پنوماتیک یک نوع ابزار پنوماتیک است که از هوا فشرده برای تولید نیرو و حرکت استفاده می‌کند. این جک‌ ها برای انجام کارهای مختلف در صنایع و کارگاه‌ها استفاده می‌شوند. جک های پنوماتیک معمولاً سبکتر، سریعتر و به طور کلی ایمن‌تر از جک‌های هیدرولیک هستند.


جک پنوماتیک

جک پنوماتیک از یک سیستم هوا فشرده برای ایجاد نیرو و حرکت استفاده می‌کند. وقتی هوا به داخل سیلندر جک وارد می‌شود، فشار افزایش می‌یابد و سیلندر به حرکت درمی‌آید. این حرکت می‌تواند برای جابجایی بار، فشار دادن، کشیدن و یا حتی برش اجسام استفاده شود.

ویژگی های برجسته جک پنوماتیک

جک‌های پنوماتیک دارای ویژگی‌های برجسته‌ای هستند که آن‌ها را انتخاب مناسبی برای برخی از کاربردها می‌کند. برخی از ویژگی‌های برجسته جک‌های پنوماتیک عبارتند از:

  • سبکی: جک‌های پنوماتیک از هوا به عنوان سیال استفاده می‌کنند که آن‌ها را سبکتر از جک‌های هیدرولیک می‌کند و مناسب برای کاربردهایی است که نیاز به وزن کمتر دارند.
  • سرعت: جک‌های پنوماتیک به دلیل استفاده از هوا به عنوان سیال، حرکت سریعی دارند که برای کاربردهایی که نیاز به حرکت سریع دارند، مناسب است.
  • ایمنی: به دلیل استفاده از هوا به جای روغن در جک‌های پنوماتیک، این نوع جک‌ها ایمن‌تر هستند و در مواردی که نیاز به ایمنی بالا استفاده می‌شوند.
  • نگهداری آسان: جک‌های پنوماتیک نیاز به نگهداری کمتری نسبت به جک‌های هیدرولیک دارند و عمر مفید بالاتری دارند.
  • قابلیت تنظیم: با تنظیم فشار هوا وارد شده به سیلندر، می‌توان نیرو و سرعت حرکت جک را تنظیم کرد که این ویژگی برای کاربردهای مختلف بسیار مفید است.

به طور کلی، جک‌های پنوماتیک به دلیل ویژگی‌های فوق الذکر، در صنایع مختلف از جمله خطوط تولید، ماشین‌آلات، خودروسازی و ... کاربرد دارند.


جک های پنوماتیک

مشخصات فنی جک پنوماتیک

مشخصات فنی جک‌های پنوماتیک ممکن است بسته به تولید کننده و مدل مختلفی داشته باشند. اما برخی از مشخصات فنی عمومی که معمولاً در جک‌های پنوماتیک ذکر می‌شوند عبارتند از:

  • فشار کاری

فشار هوا مورد نیاز برای عملکرد صحیح جک پنوماتیک. این مقدار بر حسب واحد فشار (مثلاً پاسکال یا بار) مشخص می‌شود.

  • قدرت

نیروی ماکزیممی که جک پنوماتیک قادر به تولید می‌کند. این مقدار بر حسب واحد نیرو (مثلاً نیوتن) مشخص می‌شود.

  •  حداکثر طول

حداکثر طولی که جک پنوماتیک می‌تواند به صورت تمامی باز شود. این مقدار بر حسب واحد طول (مثلاً میلیمتر یا اینچ) مشخص می‌شود.

  •  سرعت

سرعت حرکت جک پنوماتیک، که بیان می‌کند چه مقدار زمان برای حرکت کامل جک نیاز است. این مقدار بر حسب واحد زمان (مثلاً ثانیه) مشخص می‌شود.

  •  مصرف هوا

میزان هوای مصرفی برای هر حرکت کامل جک پنوماتیک. این مقدار بر حسب واحد حجم (مثلاً لیتر) مشخص می‌شود.

  •  دمای کاری

دمای محیط کاری که جک پنوماتیک باید به خوبی عمل کند. این مقدار بر حسب درجه سانتیگراد یا فارنهایت مشخص می‌شود.

این مشخصات فنی می‌توانند بر اساس نیازهای خاص و کاربردهای مختلف تغییر کنند. بهتر است قبل از خرید یا استفاده از جک پنوماتیک، مشخصات فنی محصول مورد نظر را با دقت مطالعه کنید.

انواع جک پنوماتیک از نظر نیرو وارد شده

جک‌های پنوماتیک به انواع مختلفی تقسیم می‌شوند که بر اساس طراحی و کاربردهای مختلف متفاوتند. برخی از انواع معمول جک‌های پنوماتیک عبارتند از:

  • جک استاندارد: این نوع جک‌ها برای کاربردهای عمومی و ساده استفاده می‌شوند. طراحی ساده و استفاده آسان این جک‌ها آن‌ها را برای بسیاری از کاربردها مناسب می‌کند.
  •  جک تک اثر: این نوع جک‌ها فقط در یک جهت حرکت می‌کنند (برونرو). این جک‌ها برای کاربردهایی که نیاز به نیروی قوی در یک جهت خاص دارند مناسب هستند.
  •  جک دو اثر: این نوع جک‌ها در دو جهت حرکت می‌کنند (برونرو و بازرو). این امکان به کاربر اجازه می‌دهد که نیروی فشاری را به هر دو جهت اعمال کند.
  •  جک چهار اثر: این نوع جک‌ها به جک دو اثر اضافه شده و امکان حفظ نیرو در دو جهت را دارند. این ویژگی این جک‌ها را برای کاربردهای پیچیده و دقیق مناسب می‌کند.
  • جک چندگانه: این نوع جک‌ها دارای چندین سیلندر و ورودی/خروجی هوا هستند که به کاربر امکان می‌دهند نیرو و حرکت را به صورت مستقل در بخش‌های مختلف کنترل کند.

همچنین، بر اساس اندازه، فشار کاری، قدرت، ویژگی‌های خاص و کاربردهای مختلف، جک‌های پنوماتیک متنوعی وجود دارند. انتخاب نوع مناسب جک پنوماتیک بستگی به نیازها و محیط کاری شما دارد.

مکانیزم حرکتی جک پنوماتیک

مکانیزم حرکتی جک پنوماتیک بر اساس قانون پاسکال عمل می‌کند. قانون پاسکال به این صورت است که در یک مایع یا گاز در فشار ثابت، فشاری که به یک نقطه اعمال می‌شود، به همه نقاط مایع یا گاز منتقل می‌شود.
در جک پنوماتیک، هوا به داخل سیلندر وارد شده و فشار ایجاد می‌شود. این فشار هوا باعث حرکت پیستون در داخل سیلندر می‌شود. پیستون به وسیله هوا به حرکت درمی‌آید و این حرکت به وسیله یک مکانیزم (مانند ترسیم یا برنامه‌ریزی مناسب) به حرکت خطی یا چرخشی تبدیل می‌شود.
به طور کلی، مکانیزم حرکتی جک پنوماتیک شامل یک سیلندر پنوماتیک، پیستون، و وسایلی برای تبدیل حرکت خطی یا چرخشی پیستون به حرکت مورد نیاز می‌باشد. این مکانیزم‌ها معمولاً با دقت طراحی شده‌اند تا حرکت دقیق و قدرتمندی را فراهم کنند و برای انواع مختلف کاربردها مناسب باشند.

انواع جک پنوماتیک از نظر شکل ظاهری

جک‌های پنوماتیک از نظر شکل ظاهری می‌توانند به انواع مختلفی تقسیم شوند. برخی از انواع معمول جک‌های پنوماتیک از نظر شکل ظاهری عبارتند از:

سیلندر چهار میل پنوماتیک

این نوع جک‌ها شکل استوانه‌ای دارند و به طور عمومی برای کاربردهای عمومی و ساده استفاده می‌شوند. به جک های چهارمیل جک چهارگوش یا جک پروفیلی هم گفته می شوند.



 جک پنوماتیک چهارمیل

سیلندر قلمی پنوماتیک

این نوع جک‌ها دارای شکل توپر یا گرد هستند و برای کاربردهایی که نیاز به نیروی قوی در یک نقطه خاص دارند، مورد استفاده قرار می‌گیرند. به جک های قلمی جک مینیاتوری نیز گفته می شود.

جک قلمی پنوماتیک

جک راهنمادار پنوماتیک

این نوع جک‌ها دارای شکل چهارگوش با بازوهای متصل به آن هستند که برای کاربردهایی که نیاز به حرکت خطی و یکنواخت با تعداد بالا دارند، مناسب هستند.


جک پنوماتیک راهنمادار

جک رادلس پنوماتیک

جک های رادلس یا بدون شفت از جمله جک هایی که هستند که برای ایجاد یک کورس رفت و برگشتی برای جسم مورد نظر می شوند. این جک ها که به جک های کالسکه و ریل معروف هستند. در کورس ها و اندازه های مختلف قابلیت طراحی و تولید دارند.


جک پنوماتیک رادلس

سیلندر کامپکت پنوماتیک

این نوع جک‌ها دارای ساختار کامپکت و جمع و جور بوده و برای کاربردهایی که نیاز به نیروی بالا و ساختار سبک دارند، مناسب می‌باشند. شافت این جک ها به صورت نری و مادگی موجود می باشد و معمولاً در مدل های مختلف و با ضربه گیرهای خاص طراحی و ساخته می شود.


جک کامپکت پنوماتیک

 سیلندر پنوماتیک روتاری و جک گریپر

این نوع جک‌ها دارای ساختاری است که به شکل زاویه‌ای حرکت می‌کنند و برای کاربردهایی که نیاز به حرکت در زوایای مختلف دارند، مناسب هستند. معمولاً گریپر ها به صورت جک گریپر موازی و انبری وجو دارند. جک های روتاری نیز قابلیت چرخش تا 270 درجه را دارا می باشند که طبق نیاز مصرف کننده انتخاب می شوند.



سیلندر گریپر و سیلندر گریپر پنوماتیک

همچنین، بر اساس طراحی و نیازهای خاص، جک‌های پنوماتیک می‌توانند شکل‌های مختلفی داشته باشند. انتخاب نوع مناسب جک پنوماتیک بر اساس شکل ظاهری نیازها و محیط کاری شما بستگی دارد. دلکو صنعت ارائه دهنده انواع جک پنوماتیک در سایزهای مختلف است.

نحوه عملکرد جک پنوماتیک

جک‌های پنوماتیک بر اساس استفاده از هوا به عنوان منبع قدرت عمل می‌کنند. این جک‌ها از یک سیلندر پنوماتیک که حاوی هوا است و یک پیستون که به وسیله هوا به حرکت در می‌آید تشکیل شده‌اند.

زمانی که هوا به داخل سیلندر وارد شده و فشار ایجاد می‌شود، پیستون به سمت بالا یا پایین حرکت می‌کند، بسته به اینکه هوا به کدام سمت سیلندر فشرده شود. این حرکت پیستون می‌تواند برای جابجایی بارهای سنگین یا انجام عملیات مکانیکی مختلف استفاده شود.

عملکرد جک پنوماتیک به سادگی و سرعت بالا آن شناخته می‌شود. با اعمال فشار هوا، جک پنوماتیک به سرعت بالا حرکت می‌کند و می‌تواند بارهای سنگین را با قدرت بالا جابجا کند. این ویژگی‌ها باعث استفاده گسترده این نوع جک‌ها در صنایع مختلف می‌شود.


نحوه عملکرد جک پنوماتیک

اجزای جک پنوماتیک

جک‌های پنوماتیک از اجزای داخلی مختلفی تشکیل شده‌اند که هر یک وظیفه خاصی در انتقال نیرو و حرکت به عهده دارند. برخی از اجزای داخلی مهم جک‌های پنوماتیک عبارتند از:

  • سیلندر: سیلندر یکی از اجزای اصلی جک پنوماتیک است که حاوی هوای کمپرس شده است. هنگامی که هوا به سیلندر وارد می‌شود، فشار ایجاد می‌شود که باعث حرکت سیلندر و انتقال نیرو می‌شود.
  • پیستون: پیستون درون سیلندر حرکت می‌کند و نیرو را به سمت مورد نظر انتقال می‌دهد. هنگامی که هوا به سیلندر وارد می‌شود، پیستون به سمت جلو حرکت می‌کند و نیرو تولید می‌شود.
  • والوها: والوها در جک پنوماتیک برای کنترل جریان هوا و جهت حرکت پیستون مورد استفاده قرار می‌گیرند. والوها به صورت خودکار یا دستی کنترل می‌شوند.
  • سیستم کنترل: این سیستم شامل الکترونیک و سنسورهایی است که برای کنترل و مانیتورینگ فشار هوا و حرکت پیستون استفاده می‌شود.
  • خطوط هوا: خطوط هوا برای انتقال هوا از کمپرسور به سیلندر و اجزای دیگر جک پنوماتیک استفاده می‌شوند.

این اجزا به همراه سایر قطعات جک پنوماتیک مانند شلنگ‌ها، اتصالات و ترمینال‌ها با همکاری و هماهنگی مناسب، به جهت انتقال نیرو و حرکت به صورت دقیق و کارآمد عمل می‌کنند.


لوازم و کیت جک های پنوماتیک

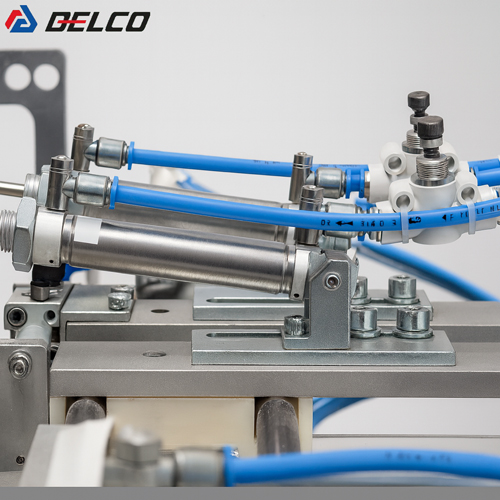

نحوه انتخاب جک پنوماتیک

انتخاب جک پنوماتیک برای یک برنامه خاص به ویژگی‌های فنی و عملکردی مورد نیاز برنامه واگذار شده بستگی دارد. در انتخاب جک پنوماتیک، باید به موارد زیر توجه داشت:

  • نیازهای نیرو و فشار: ابتدا باید نیازهای نیرویی و فشاری برای برنامه خود را مشخص کنید. این شامل نیروی مورد نیاز برای حرکت، فشار هوا مورد نیاز در سیستم و وزن باری که باید جک پشتیبانی کند می‌شود.
  • ابعاد فیزیکی: ابعاد جک پنوماتیک نیز باید با فضای موجود در برنامه شما سازگار باشد. این شامل طول، قطر و ارتفاع جک می‌شود.
  • سرعت و دقت: اگر برنامه شما نیاز به حرکت سریع یا دقیق دارد، باید جک پنوماتیکی با سرعت و دقت مطلوب را انتخاب کنید.
  • محیط کار: بررسی کنید که جک پنوماتیک در محیط کار شما (مانند محیط های خشن یا با دماهای مختلف) عملکرد مناسبی دارد یا خیر.
  • قیمت و قابلیت تأمین: قیمت جک پنوماتیک و همچنین قابلیت تأمین آن در بازار نیز باید مورد بررسی قرار گیرد.

با توجه به این موارد و نیازهای برنامه خود، می‌توانید جک پنوماتیک مناسب را انتخاب کنید.

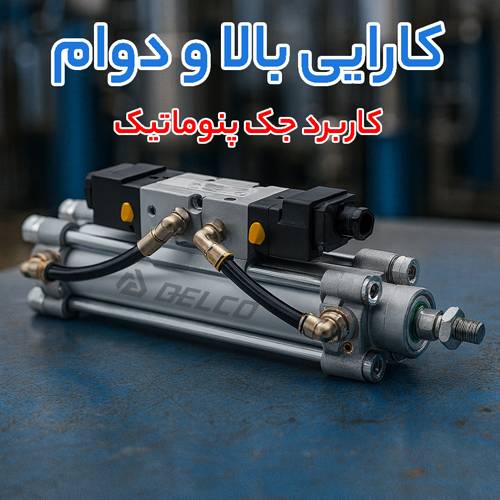

کاربرد جک پنوماتیک

جک‌های پنوماتیک در صنایع مختلف و برنامه‌های متنوع استفاده می‌شوند به عنوان یک منبع نیروی پنوماتیک. برخی از کاربردهای رایج جک‌های پنوماتیک عبارتند از:

  • خطوط تولید: در خطوط تولید صنایع مختلف، جک‌های پنوماتیک برای جابجایی، نگهداری و ثابت کردن محصولات استفاده می‌شوند.
  • رباتیک و اتوماسیون: در رباتیک و سیستم‌های اتوماسیون، جک‌های پنوماتیک برای حرکت و کنترل دقیق استفاده می‌شوند.
  • ماشین‌آلات: در ماشین‌آلات صنایع مختلف، جک‌های پنوماتیک برای انتقال نیرو، حرکت قطعات و کنترل حرکت‌های مختلف استفاده می‌شوند.
  • سیستم‌های ترمز: در خودروها و وسایل نقلیه دیگر، جک‌های پنوماتیک برای سیستم‌های ترمز و تعلیق استفاده می‌شوند.
  • صنایع غذایی: در خطوط تولید صنایع غذایی، جک‌های پنوماتیک برای بسته‌بندی، تراشه‌کاری و سایر فرآیندها استفاده می‌شوند.
  • صنایع داروسازی: در صنایع داروسازی، جک‌های پنوماتیک برای مخلوط کردن، بسته‌بندی و فرآیندهای دیگر استفاده می‌شوند.

با توجه به ویژگی‌های منحصر به فرد جک‌های پنوماتیک، این ابزارها در صنایع مختلف بهبود کارایی، دقت و سرعت کار را فراهم می‌کنند.

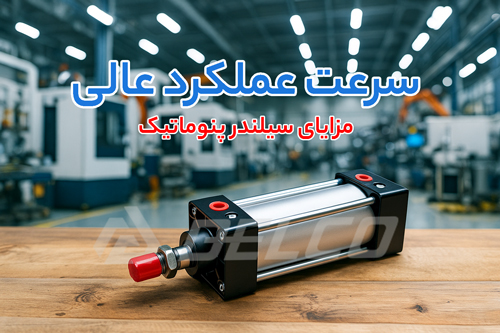

مزایای سیلندر پنوماتیک

سیلندرهای پنوماتیک برخی مزایای منحصر به فردی دارند که شامل موارد زیر می‌شود:

قدرت و نیرو سیلندر پنوماتیک: جک‌های پنوماتیک قادر به تولید نیروی بالا هستند که این امر امکان انجام کارهای سنگین و نیازمند نیروی زیاد را فراهم می‌کند.
سرعت سیلندر پنوماتیک: جک‌های پنوماتیک به سرعت بالا در انجام حرکت‌ها معروف هستند که این امر بهبود کارایی و زمان‌بندی کار را تسهیل می‌کند.
دقت سیلندر پنوماتیک: این نوع جک‌ها دارای کنترل دقیقی برای حرکت و توقف هستند که این امر اجازه می‌دهد تا کارها به دقت بالا انجام شوند.
ایمنی جک پنوماتیک: جک‌های پنوماتیک دارای سیستم‌های ایمنی مختلفی هستند که از جمله آن‌ها می‌توان به توقف فوری در صورت وقوع خطا یا حادثه اشاره کرد.
 عمر مفید: جک‌های پنوماتیک به دلیل عدم استفاده از قطعات مکانیکی پیچیده، دارای عمر مفید بالا و نیاز به نگهداری کمتری هستند.
چند منظوره بودن جک های پنوماتیک: این نوع جک‌ها برای کاربردهای مختلف و متنوع قابل استفاده هستند و از این رو چند منظوره می‌باشند.

با توجه به این مزایا، جک‌های پنوماتیک به عنوان یک ابزار مهم در صنایع مختلف استفاده می‌شوند و بهبود کارایی و کارایی عملیات را فراهم می‌کنند.

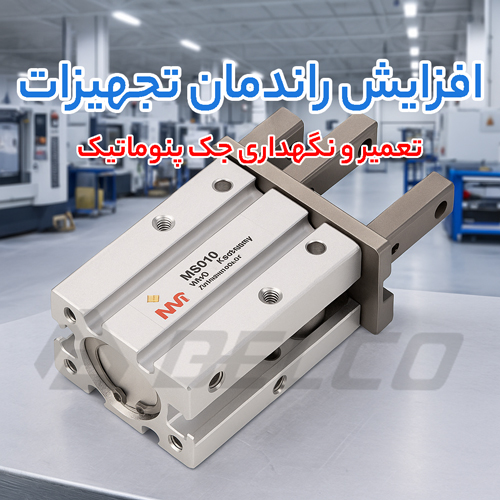

تعمیر و نگهداری جک پنوماتیک

تعمیر و نگهداری سیلندرهای پنوماتیک بسیار مهم است تا عمر مفید و کارایی این ابزارها حفظ شود. در زیر چند مورد از روش‌های تعمیر و نگهداری جک‌های پنوماتیک ذکر شده است:

  • بررسی و تعویض سیلندرها: سیلندرهای جک پنوماتیک ممکن است در طول زمان خراب شوند یا نشت داشته باشند. بنابراین، بررسی دوره‌ای و تعویض سیلندرها در صورت لزوم از اهمیت بالایی برخوردار است.
  • چک کردن لوله‌ها و اتصالات: لوله‌ها و اتصالات سیلندرهای پنوماتیک باید به صورت منظم بررسی شده و در صورت وجود هر گونه نشتی یا خرابی، تعمیر یا تعویض شوند.
  • تعویض فیلترها: فیلترهای هوا در سیستم پنوماتیک برای حفظ کیفیت هوا و جلوگیری از ورود ذرات بیگانه بسیار مهم هستند. بنابراین، تعویض منظم فیلترها ضروری است.
  • روغن‌کشی: برخی از جک‌های پنوماتیک نیاز به روغن‌کشی دارند تا از سایش و فرسایش قطعات داخلی جلوگیری شود. بنابراین، رعایت روال روغن‌کشی منظم بسیار مهم است.
  • آزمون و اعتبارسنجی: پس از هر تعمیرات یا تغییرات، آزمون و اعتبارسنجی جهت اطمینان از صحیح عملکرد جک‌ها بسیار حیاتی است.

با رعایت این نکات و انجام تعمیرات و نگهداری منظم، جک‌های پنوماتیک به بهترین شکل ممکن عمل خواهند کرد و عمر مفید آن‌ها را افزایش خواهند داد.


 تعمیر و نگهداری جک پنوماتیک

سوالات متداول جک پنوماتیک

چه مزایا و معایبی در استفاده از جک‌های پنوماتیک وجود دارد؟

مزایای جک‌های پنوماتیک شامل سرعت بالا، قدرت بالا، عمر مفید بالا و نیاز به نگهداری کمتر می‌باشد. از طرفی، معایب آن‌ها شامل هزینه بالای خرید و نصب، نیاز به منبع هوا تمیز و خشک، و احتمال نشتی هوا می‌باشد.

چه عواملی باید در انتخاب یک جک پنوماتیک مد نظر قرار گیرد؟

عواملی که در انتخاب یک جک پنوماتیک باید مد نظر قرار گیرند شامل نیاز به قدرت، فشار هوا، سرعت عمل، ظرفیت بار، ابعاد فیزیکی و هزینه می‌باشد.

چگونه می‌توان نشتی هوا در جک‌های پنوماتیک را تشخیص داد؟

 برای تشخیص نشتی هوا در جک‌های پنوماتیک می‌توان از روش‌هایی مانند اسپری کردن صابون آبی روی اتصالات و لوله‌ها، استفاده از منبع هوا با فشار بالا برای شنیدن صدای نشتی و استفاده از منبع دود یا گاز برای تشخیص نقاط نشتی استفاده کرد.

چگونه می‌توان عمر مفید جک‌های پنوماتیک را افزایش داد؟

برای افزایش عمر مفید جک‌های پنوماتیک، نگهداری منظم، تعمیرات به موقع، استفاده از هوا تمیز و خشک، استفاده از فیلترها، رعایت دمای مناسب و استفاده از روش‌های مناسب برای حفظ و تعمیر سیستم مهم می‌باشد.

چه مواردی می‌تواند باعث خرابی جک‌های پنوماتیک شود؟

عواملی مانند نشتی هوا، استفاده از هوای غیر تمیز یا خشک، استفاده نادرست از جک، سایش و فرسایش قطعات داخلی، انتخاب نادرست قطعات یا مواد و عدم نگهداری و تعمیرات منظم می‌تواند باعث خرابی جک‌های پنوماتیک شود.
