جک کامپکت پنوماتیک با تمرکز بر کارایی فضا طراحی شده اند و به ویژه در مواقعی که فضای نصب محدود است مفید هستند. جک کامپکت پنوماتیک به طور کلی بر اساس شفت خروجی به دو مدل تقسیم می شوند که به عنوان جک کامپکت شفت نری و جک کامپکت شافت مادگی شناخته می شنوند. ضمن اینکه برای انتخاب جک پنوماتیک اطلاعات لازم از قطر داخلی سیلندر و کورس یا حرکت برای ضربه جک کامپکت بسیار مهم و ضروری است. برای مشاوره رایگان، بررسی کاتالوگ ها و خرید جک کامپکت با کارشناسان دلکو صنعت تماس بگیرید.

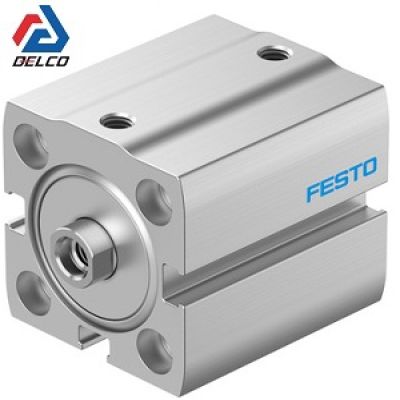

جک پنوماتیک کامپکت چیست؟

جکهای کامپکت جکهای پنوماتیکی با طول نصب هستند که نسبت به طول کورس بسیار کامپکت است. فضای کمتری را در مقایسه با جکهای استاندارد اشغال می کنند و برای کاربردهایی که محدودیت فضا حیاتی است، ایده آل هستند. علیرغم اندازه کوچکترشان، آنها ظرفیت اعمال نیرویی مشابه همتایان بزرگتر خود را حفظ می کنند. در ادامه انواع و مشخصات جک کامپکت پنوماتیک به طور کامل بررسی شده است.



انواع جک کامپکت پنوماتیک

جک کامپکت پنوماتیک جکهای جمع و جوری هستند که به صورت یک طرفه و دو طرفه عرضه می شوند. ضمن اینکه جک کامپکت پنوماتیک از نظر نوع شافت و جایگذاری در سیستم به دو نوع جک کامپکت شافت نری و جک کامپکت شافت مادگی تقسیم می شوند. جک های شافت مادگی رزوه داخلی بوده و توسط قطعاتی که در سیستم وجود دارد جایگذای آن ها اجام می شود. ضمن اینکه سرعت جک های کامپکت نسبت به سایر جک های پنوماتیک کمی پایین تر بوده و در نتیجه دقت بالاتری دارند و با فشارهای خیلی کم می توان خروجی مطلوبی از این نوع جک پنوماتیک گرفت. به طور کلی جک پنوماتیک در یک سیستم پنوماتیک نیاز به فشارهای خیلی بالا نداشته و با فشار حداکثر 10 بار به صورت مطلوب کار می کنند.

استاندارد ISO 21287: اکثر جک های کامپکت از استانداردهای ISO 21287 پیروی می کنند و تا 50٪ فضای کمتری نسبت به جکهای قابل مقایسه ISO 15552 نیاز دارند.

جکهای کورس کوتاه: این جکها از طول کورس 2.5 میلی متر شروع می شوند.

جکهای تخت: با مشخصات بسیار مسطح طراحی شده اند، ضد پیچش هستند و برای نصب بلوک ایده آل هستند.



مزایای جک کامپکت

برخی از مهمترین مزایای جک کامپکت پنوماتیک عبارت است از:

کارایی فضا

جکهای کامپکت نیاز به حداقل فضای نصب دارند که آنها را برای مناطق محدود مناسب می کند.

الزامات بار جانبی کم

معمولاً زمانی استفاده می شوند که بارهای جانبی به دلیل طراحی کامپکت آنها کم باشد.

نصب مستقیم

جکهای کامپکت از گروه جکهای نصب مستقیم هستند و معمولاً بدون لوازم جانبی مخصوص نصب نصب می شوند.

پاسخ سریع

برخی از جکهای کامپکت با وجود اندازه کوچک، نسبت نیروی گیره عالی و نیروهای بالایی را ارائه می دهند.



مشخصات جک کامپکت پنوماتیک

برخی از مهمترین مشخصات جک پنوماتیک کامپکت در جدول زیر آورده شده است:

مشخصات و ویژگی های جک کامپکت پنوماتیک
پارامتر اندازه
نوع سیال هوا (سیستم پنوماتیک)
قطر داخلی سیلندر φ12، φ16، φ20، φ25، φ32
وجود روغن زن در واحد مراقبت غیر ضروری
محدوده فشار کاری 0.1 تا 1 مگاپاسکال
فشار حداکثر 1.5 مگاپاسکال
دمای کارکرد 5+ تا 50+ درجه سانتی گراد
سرعت عملیاتی 50 تا 500 میلی متر بر ثانیه
کاربردها این جکها برای کاربردهای صنعتی مختلف که محدودیت فضا حیاتی است مناسب هستند



کاربرد جک کامپکت پنوماتیک

اتوماسیون: جکهای کامپکت در کارهای مختلف اتوماسیون از جمله روباتیک، سیستم های انتخاب و جابجایی و خطوط مونتاژ کاربرد پیدا می کنند.
ماشین ابزار: آنها در ماشین ابزار استفاده می شوند، جایی که بهینه سازی فضا بسیار مهم است.
ماشین آلات بسته بندی: جکهای کامپکت به دلیل ردپای کوچکی که دارند در تجهیزات بسته بندی نقش دارند.
دستگاه های پزشکی: در دستگاه های پزشکی که فضا محدود است، جکهای کامپکت حرکت قابل اعتمادی را فراهم می کنند.



تولید کنندگان جک کامپکت پنوماتیک

مهمترین برندهای تولید کننده جک کامپکت پنوماتیک، برندهای معتبر جهانی ساخت جک پنوماتیک مانند، ایرتک، فستو، شاکو و متالورک است. ضمن اینکه برندهای بسیاری در سطح جهانی و کشور در حالت جک کامپکت پنوماتیک هستند از جمله پارس پنوماتیک، بادران، نورگرین، اونتیکس، رکسروت و سایر برندهای جهانی.
