علت خطای اینورتر اینوت چیست؟

علت خطای اینورتر اینوت چیست؟

اینورتر اینوت (INVT) یکی از درایوهای پرکاربرد در صنایع مختلف است که برای کنترل سرعت، گشتاور و عملکرد موتورهای الکتریکی مورد استفاده قرار می گیرد. این تجهیزات در کاربردهایی مانند پمپ ها، فن ها، کمپرسورها، نوار نقاله ها، ماشین آلات صنعتی و سیستم های اتوماسیون نقش مهمی دارند. با وجود کیفیت و قابلیت اطمینان بالای اینورترهای اینوت، گاهی کاربران با خطاهایی مانند اضافه جریان، اضافه ولتاژ، افزایش دما، خطای ارتباطی یا توقف ناگهانی دستگاه مواجه می شوند. سؤال بسیاری از مصرف کنندگان این است که علت خطای اینورتر اینوت چیست؟ آیا مشکل از خود درایو است یا موتور و سیستم الکتریکی باعث ایجاد خطا شده اند؟ در بیشتر موارد، خطای اینورتر اینوت یک پیام حفاظتی است که توسط سیستم کنترل دستگاه ایجاد می شود تا از آسیب دیدن موتور، تجهیزات مکانیکی و قطعات داخلی اینورتر جلوگیری کند. بنابراین حذف یا ریست کردن خطا بدون بررسی علت اصلی، ممکن است باعث خرابی جدی تر شود.



چرا اینورتر اینوت خطا می دهد؟

اینورتر اینوت دارای سیستم حفاظتی هوشمند است که شرایط کاری موتور و ورودی برق را دائماً بررسی می کند. زمانی که یکی از پارامترها از محدوده مجاز خارج شود، دستگاه برای محافظت از خود و موتور وارد حالت خطا می شود.

مهم ترین عوامل ایجاد خطا عبارت اند از:

• بار اضافی روی موتور

• اتصال کوتاه در خروجی

• تنظیم نبودن پارامترهای موتور

• افزایش دمای اینورتر

• نوسانات برق ورودی

• نصب اشتباه کابل ها

• تهویه نامناسب تابلو برق

• خرابی موتور یا تجهیزات مکانیکی

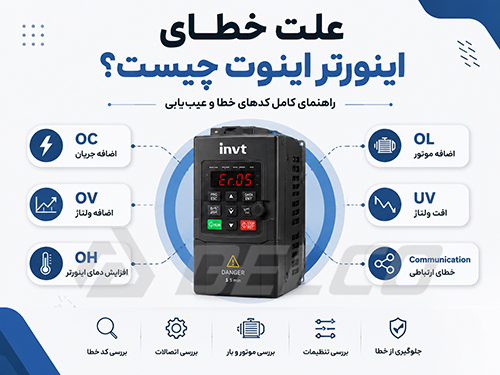

رایج ترین کد خطای اینورتر اینوت و روش رفع آن

۱. خطای OC؛ اضافه جریان (Over Current)

یکی از رایج ترین خطاهای اینورتر اینوت، خطای OC است. این خطا زمانی رخ می دهد که جریان خروجی اینورتر بیشتر از مقدار مجاز شود.

دلایل ایجاد خطای OC:

• گیرپاژ کردن موتور

• افزایش ناگهانی بار مکانیکی

• اتصال کوتاه در کابل موتور

• تنظیم اشتباه زمان شتاب گیری (Acceleration)

• انتخاب اینورتر با توان کمتر از موتور

• خرابی سیم پیچ موتور

روش عیب یابی:

• جریان مصرفی موتور را اندازه گیری کنید.

• کابل های خروجی را بررسی کنید.

• وضعیت مکانیکی موتور را کنترل کنید.

• زمان ACC را افزایش دهید.

• پارامترهای موتور را مجدد تنظیم کنید.



۲. خطای OV؛ اضافه ولتاژ (Over Voltage)

خطای OV زمانی رخ می دهد که ولتاژ DC داخلی اینورتر بیش از حد افزایش پیدا کند.

مهم ترین دلایل:

• افزایش ناگهانی ولتاژ ورودی

• کاهش زمان توقف موتور (DEC)

• برگشت انرژی از موتور به اینورتر

• مشکل در مقاومت ترمز

• نوسان شبکه برق

این خطا در کاربردهایی مانند جرثقیل، آسانسور، سانتریفیوژ و بارهای اینرسی بالا بیشتر دیده می شود.

راهکارها:

• افزایش زمان کاهش سرعت موتور

• استفاده از مقاومت ترمز مناسب

• بررسی کیفیت برق ورودی

• کنترل پارامترهای توقف



۳. خطای OH؛ افزایش دمای اینورتر (Over Heat)

افزایش دمای بیش از حد یکی دیگر از خطاهای رایج در اینورترهای اینوت است.

دلایل اصلی:

• خراب شدن فن خنک کننده

• نصب اینورتر در فضای بسته

• وجود گردوغبار روی هیت سینک

• دمای بالای محیط

• بارگیری بیش از ظرفیت

روش رفع مشکل:

• مسیر تهویه تابلو را بررسی کنید.

• فن اینورتر را کنترل کنید.

• هیت سینک را تمیز کنید.

• فاصله مناسب بین تجهیزات داخل تابلو رعایت شود.

• ظرفیت اینورتر با کاربرد هماهنگ باشد.



۴. خطای OL؛ اضافه بار موتور (Over Load)

این خطا زمانی نمایش داده می شود که موتور برای مدت مشخصی با جریان بالاتر از مقدار استاندارد کار کند.

علت های رایج:

• انتخاب اشتباه توان اینورتر

• افزایش بار مکانیکی

• خرابی یاتاقان موتور

• گیر کردن پمپ یا فن

• تنظیم نبودن جریان نامی موتور

راهکار:

• پلاک موتور را بررسی کنید.

• جریان نامی را در پارامترهای اینورتر وارد کنید.

• سیستم مکانیکی را بررسی کنید.

• بار اضافی را کاهش دهید.





۵. خطای UV؛ افت ولتاژ (Under Voltage)

این خطا زمانی اتفاق می افتد که ولتاژ ورودی کمتر از مقدار مورد نیاز اینورتر باشد.

دلایل:

• افت ولتاژ شبکه

• کابل برق نامناسب

• ضعیف بودن منبع تغذیه

• اتصال ناقص ترمینال ها

روش رفع:

• ولتاژ ورودی را اندازه گیری کنید.

• اتصالات برق را بررسی کنید.

• کابل مناسب انتخاب کنید.

• در صورت نیاز از تجهیزات تثبیت ولتاژ استفاده کنید.



۶. خطای ارتباطی (Communication Error)

در مدل هایی که از شبکه های صنعتی مانند Modbus استفاده می کنند، خطای ارتباطی ممکن است رخ دهد.

دلایل:

• تنظیم نبودن Baud Rate

• اشتباه بودن آدرس ارتباطی

• نویز روی کابل ارتباطی

• سیم بندی اشتباه RS485

راهکار:

• تنظیمات ارتباطی را بررسی کنید.

• کابل شیلددار استفاده کنید.

• مسیر کابل قدرت و ارتباطی را جدا کنید.

• پارامترهای Master و Slave را هماهنگ کنید.





چرا اینورتر اینوت بعد از ریست دوباره خطا می دهد؟

یکی از اشتباهات رایج کاربران، ریست کردن مداوم اینورتر بدون بررسی علت اصلی است.

اگر پس از Reset خطا دوباره ظاهر شود، احتمالاً مشکل همچنان وجود دارد.

برای مثال:

• خطای OC → احتمال مشکل موتور یا بار مکانیکی

• خطای OH → مشکل تهویه یا دمای محیط

• خطای OV → تنظیمات توقف یا برگشت انرژی

• خطای OL → اضافه بار واقعی

بنابراین ریست فقط یک اقدام موقت است و مشکل اصلی باید برطرف شود.



تنظیمات اشتباه چگونه باعث خطای اینورتر اینوت می شود؟

بسیاری از خطاها به دلیل تنظیم نادرست پارامترها ایجاد می شوند.

مهم ترین پارامترهایی که باید بررسی شوند:

جریان نامی موتور

اگر جریان موتور اشتباه وارد شود، حفاظت اضافه بار ممکن است فعال شود.

زمان شتاب و توقف

ACC و DEC بسیار کوتاه باعث فشار زیاد به موتور و ایجاد خطا می شود.

فرکانس کاری

تنظیم فرکانس بالاتر از محدوده موتور می تواند باعث افزایش جریان و دما شود.

حالت کنترل موتور

انتخاب اشتباه بین کنترل V/F و Vector Control نیز ممکن است عملکرد سیستم را مختل کند.



چگونه از ایجاد خطا در اینورتر اینوت جلوگیری کنیم؟

برای افزایش عمر اینورتر و جلوگیری از توقف های ناخواسته:

• اینورتر را متناسب با توان موتور انتخاب کنید.

• تابلو برق را با تهویه مناسب طراحی کنید.

• کابل های ورودی و خروجی را استاندارد انتخاب کنید.

• پارامترهای موتور را دقیق تنظیم کنید.

• از نصب اینورتر در محیط های بسیار گرم و مرطوب جلوگیری کنید.

• سرویس دوره ای فن و هیت سینک را انجام دهید.

• جریان موتور را در زمان کار بررسی کنید.

• از اتصال تجهیزات غیرمجاز به خروجی اینورتر جلوگیری کنید.





سوالات متداول درباره خطای اینورتر اینوت

آیا خطای اینورتر اینوت به معنی خرابی کامل دستگاه است؟

خیر. بیشتر خطاها مربوط به شرایط کاری، تنظیمات یا مشکلات جانبی سیستم هستند و با عیب یابی صحیح برطرف می شوند.



چرا اینورتر اینوت هنگام روشن شدن موتور خطا می دهد؟

معمولاً علت آن جریان راه اندازی بالا، تنظیم نبودن پارامتر موتور، اتصال کوتاه یا مشکل مکانیکی موتور است.



آیا می توان خطای اینورتر اینوت را بدون تعمیر رفع کرد؟

در بسیاری از موارد بله؛ اگر مشکل مربوط به تنظیمات، تهویه، بار اضافی یا سیم بندی باشد. اما خطاهای تکرارشونده باید بررسی تخصصی شوند.



بهترین روش عیب یابی اینورتر اینوت چیست؟

ابتدا باید کد خطا بررسی شود، سپس شرایط موتور، کابل ها، پارامترها و وضعیت مکانیکی دستگاه بررسی گردد.

خطای اینورتر اینوت همیشه نشانه خرابی دستگاه نیست؛ بلکه یک سیستم حفاظتی برای جلوگیری از آسیب به تجهیزات است. خطاهایی مانند اضافه جریان (OC)، اضافه ولتاژ (OV)، افزایش دما (OH)، اضافه بار (OL) و افت ولتاژ (UV) از رایج ترین مشکلات کاربران هستند که معمولاً با بررسی صحیح تنظیمات، شرایط نصب، موتور و سیستم برق قابل رفع هستند. انتخاب صحیح مدل اینورتر، تنظیم دقیق پارامترها و انجام سرویس های دوره ای، نقش مهمی در افزایش عمر مفید اینورتر اینوت و جلوگیری از توقف تجهیزات صنعتی دارد. برای انتخاب، تنظیم و عیب یابی تخصصی اینورتر اینوت (INVT) می توان از مشاوره کارشناسان دلکو صنعت استفاده کرد تا مناسب ترین راهکار متناسب با کاربرد صنعتی ارائه شود.
