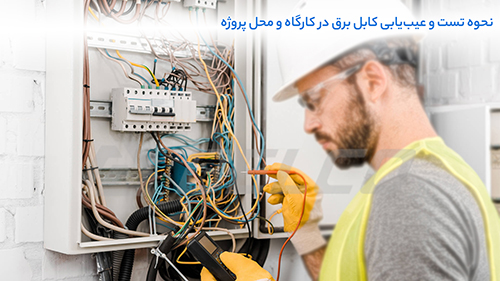

نحوه تست و عیب یابی کابل برق در کارگاه و محل پروژه

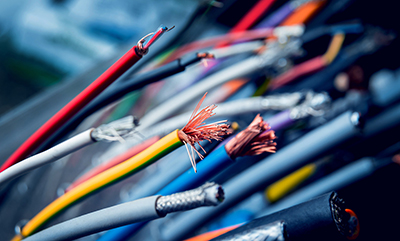

کابل برق به عنوان بخشی بسیار مهم در هر سیستم الکتریکی، وظیفه انتقال انرژی الکتریکی را بین تجهیزات، ماشین آلات و بخش های مختلف یک شبکه یا پروژه بر عهده دارد. در صورت نبود کابل سالم و استاندارد، هیچ سیستم برقی نمی تواند به طور پایدار و ایمن کار کند. از این رو، سلامت کابل ها مستقیماً بر کارایی، بهره وری و ایمنی کل مجموعه تأثیر گذار است.
هر گونه آسیب فیزیکی مانند بریدگی، ساییدگی، له شدگی یا تغییر شکل روکش، و همچنین فرسودگی شیمیایی یا حرارتی در طول زمان افت ولتاژ، کاهش راندمان و حتی بروز اتصال کوتاه را منجر می شود. این موارد در نهایت ممکن است قطع کامل برق یا خطرات جدی تری نظیر آتش سوزی را سبب شوند که خسارات مالی و جانی سنگینی در پی دارد. به همین دلیل، آشنایی با روش های تست و عیب یابی کابل برق برای تکنسین‌های برق، مهندسان طراح و حتی مدیران پروژه اهمیت ویژه ای دارد. اجرای تست های دوره ای، شناسایی سریع نقاط ضعف و رفع مشکلات قبل از گسترش آن ها، باعث می شود طول عمر کابل افزایش یافته و عملکرد سیستم پایدار بماند.
در محیط های کاری مانند کارگاه های صنعتی، پروژه های ساختمانی و واحدهای تولیدی، کابل ها معمولاً در معرض شرایط دشواری همچون رطوبت، گردوغبار، ارتعاشات مکانیکی و تغییرات دما قرار دارند. این عوامل احتمال خرابی کابل را افزایش می دهند. بنابراین، انجام تست های الکتریکی مانند تست پیوستگی، تست مقاومت عایق و تست ولتاژ بالا همراه با بازرسی های چشمی منظم، امری ضروری است.
اهمیت تست و عیب یابی کابل برق
بررسی سلامت کابل برق پیش از استفاده و همچنین در طول دوره آن، یکی از مهم ترین اقدامات پیشگیرانه در سیستم های الکتریکی است. انجام این بررسی ها کمک می کند تا از بروز مشکلات جدی و پرهزینه جلوگیری شود. از مهم ترین خطراتی که با تست و عیب یابی منظم می توان از بروز آنها جلوگیری کرد، حوادث ایمنی مانند برق گرفتگی، اتصال کوتاه و آتش سوزی است. این حوادث تهدید کننده سلامت افراد هستند و می توانند منجر به از کار افتادن کل سیستم شوند. همچنین، با شناسایی به موقع مشکلات، می توان از هزینه های اضافی تعمیر یا تعویض کابل جلوگیری کرد؛ چرا که تعمیر یک بخش کوچک، بسیار اقتصادی تر از تعویض کامل کابل است.
از سوی دیگر، کابل معیوب ممکن است باعث افت راندمان سیستم شود. افزایش مقاومت الکتریکی یا وجود اتصالات نامناسب، باعث کاهش ولتاژ و عملکرد ضعیف تجهیزات می شود. این وضعیت در نهایت می تواند به خرابی تجهیزات متصل به دلیل نوسانات یا قطع ناگهانی جریان منجر شود. در پروژه های صنعتی و ساختمانی، شرایط کاری معمولاً برای کابل ها سخت و چالش برانگیز است. عواملی مانند رطوبت، گرمای شدید، تماس با مواد شیمیایی، گردوغبار و فشار یا ضربه مکانیکی به مرور زمان کیفیت عایق و هادی کابل را کاهش می دهند. به همین دلیل، انجام تست‌های دوره ای و بازرسی منظم، نه تنها برای حفظ ایمنی و کارایی، بلکه برای افزایش طول عمر کابل و کاهش توقف های ناگهانی پروژه پر اهمیت است.
مراحل کلی تست کابل برق در کارگاه
بازرسی چشمی اولیه: بررسی ظاهری برای شناسایی بریدگی، له شدگی یا تغییر رنگ روکش کابل.
تست پیوستگی (Continuity Test): اطمینان از سالم بودن هادی ها و عدم وجود قطع شدگی.
تست مقاومت عایقی (Insulation Resistance Test): اندازه گیری کیفیت عایق و جلوگیری از نشت جریان.
تست ولتاژ بالا (Hi-Pot Test): ارزیابی توان تحمل کابل در برابر ولتاژهای بالا.
بررسی قطبیت و ترتیب فازها: اطمینان از اتصال صحیح فازها و عملکرد درست تجهیزات سه فاز.
ثبت نتایج و تحلیل داده ها: مستندسازی نتایج تست برای برنامه ریزی تعمیرات و نگهداری.
1. بازرسی چشمی اولیه
یک بررسی ظاهری دقیق، اولین قدم در تست کابل برق است. در این مرحله باید به نکات زیر توجه شود:
- وجود بریدگی یا ساییدگی در روکش کابل
- تغییر رنگ یا آثار سوختگی در قسمت های مختلف
- خم شدگی شدید یا له شدگی
- شل شدن یا زنگ زدگی اتصالات
بازرسی چشمی معمولاً بدون ابزار خاص و تنها با نور کافی و دقت انجام می شود، اما در تشخیص مشکلات فیزیکی بسیار مؤثر است.
2. تست پیوستگی (Continuity Test)

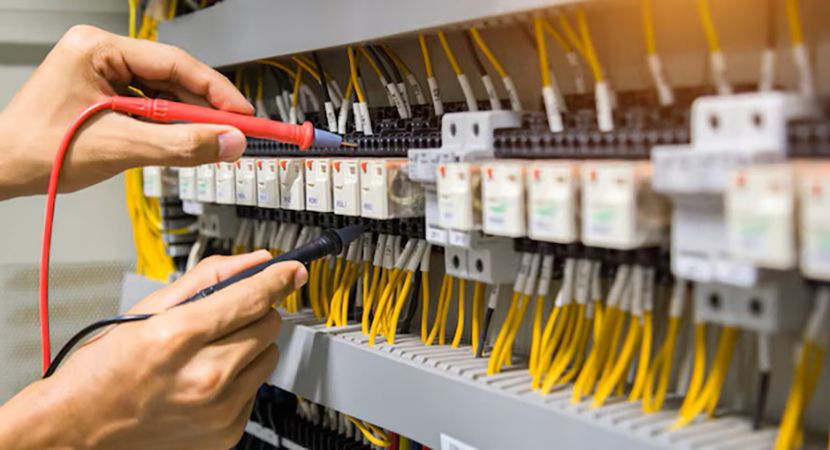

از این تست برای اطمینان از سالم بودن هادی های داخل کابل استفاده می شود. در این روش، با استفاده از یک مولتی متر یا تستر پیوستگی، دو سر کابل به دستگاه متصل شده و مقاومت مسیر اندازه گیری می شود.
- مقدار مقاومت باید نزدیک به صفر اهم باشد.
- مقاومت بالا یا بی نهایت نشان دهنده قطع شدگی یا خرابی هادی است.
این تست مخصوصا بعد از نصب کابل در مسیرهای طولانی یا پس از اعمال فشار مکانیکی اهمیت دارد.
3. تست مقاومت عایقی (Insulation Resistance Test)
عایق کابل وظیفه جلوگیری از نشت جریان و ایجاد اتصال کوتاه بین هادی ها یا با زمین را بر عهده دارد. برای بررسی کیفیت عایق، از دستگاه مگااهم متر (Megger) استفاده می شود.
روش انجام:
- کابل از هر دو طرف از سیستم جدا شود.
- ولتاژ تست (معمولاً بین ۵۰۰ تا ۵۰۰۰ ولت DC) به عایق اعمال شود.
- مقدار مقاومت عایق خوانده شود.
نتایج استاندارد: مقاومت باید در محدوده مگا اهم باشد. کاهش شدید مقاومت نشان دهنده آسیب یا رطوبت در عایق است.
4. تست ولتاژ بالا (Hi-Pot Test)
تست های پات برای ارزیابی استحکام الکتریکی کابل در برابر ولتاژهای بالا استفاده می شود. این تست معمولاً قبل از راه اندازی نهایی یا پس از تعمیرات اساسی انجام می شود.
نکات ایمنی:
- تنها توسط افراد آموزش دیده انجام شود.
- محیط تست باید عاری از افراد غیرمرتبط باشد.
- دستگاه تست باید دارای سیستم قطع اضطراری باشد.
5. بررسی قطبیت و ترتیب فازها
در کابل‌های سه فاز، ترتیب صحیح فازها برای عملکرد درست موتور‌ها و تجهیزات صنعتی حیاتی است.
- با استفاده از دستگاه فازمتر یا تستر ترتیب فاز، می توان از درست بودن اتصال اطمینان حاصل کرد.
- جابجایی دو فاز می تواند جهت چرخش موتور را معکوس کند.
روش رایج عیب یابی کابل برق
پس از انجام تست های مختلف روی کابل برق، ممکن است مشکلاتی شناسایی شوند که نیاز به رفع فوری دارند. رایج ترین این عیوب و راهکارهای پیشنهادی عبارتند از:
قطع‌شدگی هادی
نشانه ها: عدم عبور جریان الکتریکی، مقاومت بی نهایت یا بسیار بالا در تست پیوستگی.
راه حل: استفاده از دستگاه کابل یاب برای تعیین محل دقیق قطع، سپس تعمیر با وصله یا تعویض کامل بخش معیوب.
آسیب به عایق
نشانه ها: کاهش قابل توجه مقاومت عایق، نشت جریان یا بروز اتصال کوتاه.
راه حل: برش قسمت آسیب دیده، استفاده از وصله عایق یا در صورت گستردگی آسیب، تعویض کابل.
اکسیداسیون یا زنگ زدگی اتصالات
نشانه ها: افزایش مقاومت در نقاط اتصال، ایجاد گرمای غیرعادی در حین کارکرد.
راه حل: تمیزکاری با محلول های مناسب، تعویض ترمینال یا استفاده از اتصالات نو و استاندارد.
خم شدگی یا له شدگی مکانیکی
نشانه ها: کاهش انعطاف پذیری کابل، تغییر شکل ظاهری و احتمال آسیب داخلی هادی ها.
راه حل: تعویض بخش آسیب دیده یا نصب مجدد کابل با رعایت شعاع خم مجاز برای جلوگیری از تکرار مشکل.
اجرای این اقدامات به موقع، از گسترش خرابی و افزایش هزینه های تعمیرات جلوگیری می کند و طول عمر کابل را افزایش می دهد.
ابزار و تجهیز مورد نیاز برای تست کابل
معمولاً برای اجرای دقیق تست ها در حوزه برق صنعتی، از ابزارهای زیر استفاده می شود:
- مولتی متر دیجیتال یا آنالوگ
- مگا اهم متر (Megger)
- دستگاه های پات (Hi-Pot Tester)
- فازمتر یا تستر ترتیب فاز
- کابل یاب (Cable Locator)
- ابزار برش و لخت کن کابل
- تجهیزات ایمنی مانند دستکش عایق، عینک و کفش ایمنی
نکات ایمنی در تست و عیب یابی کابل برق
ایمنی باید در اولویت باشد. برخی نکات مهم:
- قبل از هر تست، کابل را از شبکه برق جدا کنید.
- از ابزارهای دارای استاندارد و سالم استفاده کنید.
- تست های ولتاژ بالا را فقط با تجهیزات و شرایط استاندارد انجام دهید.
- از علامت گذاری و هشدار در محل تست استفاده کنید.
برنامه ریزی برای تست دوره ای کابل
برای جلوگیری از خرابی های ناگهانی، پیشنهاد می شود برنامه ای منظم برای تست کابل ها تدوین شود:
ماهانه: بازرسی چشمی و تست پیوستگی
هر شش ماه: تست مقاومت عایقی
سالانه: تست ولتاژ بالا و بررسی کامل اتصالات
این کار باعث افزایش طول عمر کابل و کاهش هزینه های تعمیرات می شود.
تست و عیب یابی کابل برق در کارگاه و محل پروژه یک فرآیند حیاتی است که علاوه بر تضمین ایمنی کارکنان و تجهیزات، باعث کاهش هزینه ها و افزایش بهره وری می شود. با استفاده از ابزارهای مناسب و رعایت اصول ایمنی، می توان به سرعت مشکلات کابل را شناسایی و برطرف کرد. انجام تست های منظم و پیشگیرانه، بهترین راهکار برای اطمینان از سلامت کابل و جلوگیری از توقف های ناگهانی در پروژه های صنعتی و ساختمانی است. اگر به دنبال خرید محصولات باکیفیت و خدمات مطمئن هستید، دلکو صنعت بهترین گزینه است.
