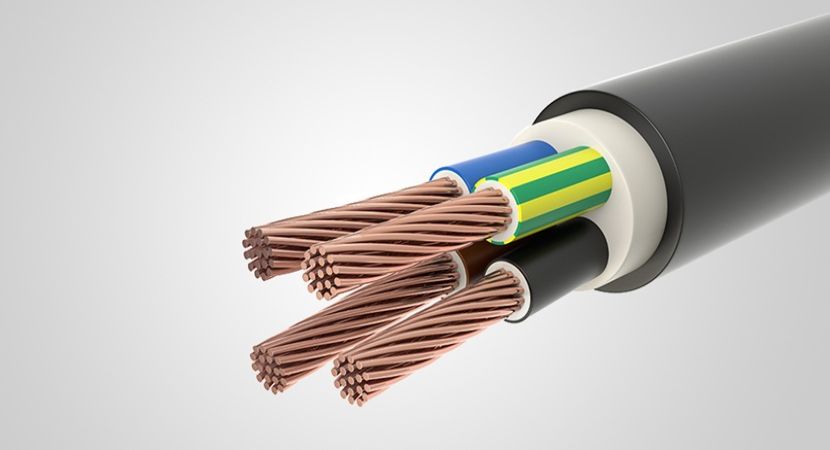

انواع کابل و کاربرد آن در صنعت و ساختمان
کابل ها شریان های ارتباطی و انتقال انرژی در دنیای مدرن به شمار می روند و بدون آن ها بسیاری از فعالیت های روزمره زندگی و فرآیندهای صنعتی غیرممکن خواهد بود. این اجزای حیاتی، از ساده ترین مصارف خانگی مانند تأمین روشنایی اتاق و تغذیه وسایل برقی گرفته تا پیچیده ترین کاربردهای صنعتی نظیر راه اندازی توربین ها، پمپ های بزرگ، سیستم های اتوماسیون و خطوط انتقال انرژی در نیروگاه ها، نقش کلیدی ایفا می کنند. امروزه، تنوع بالایی از کابل در بازار موجود است که هر یک با ویژگی ها، ساختار و استانداردهای خاص خود برای محیط ها و کاربری های گوناگون طراحی شده اند. از کابل های برق فشار ضعیف و متوسط گرفته تا کابل های کنترل، ابزار دقیق، دیتا و فیبر نوری، هر نوع کابل باید متناسب با شرایط محیطی، میزان ولتاژ، نوع بار مصرفی و استانداردهای ایمنی انتخاب شود. شناخت دقیق انواع کابل و انتخاب صحیح آن ها نه تنها به ایمنی کاربران و تأسیسات کمک می کند، بلکه موجب افزایش طول عمر تجهیزات، کاهش تلفات انرژی و بهینه سازی مصرف برق نیز می شود. در مقابل، انتخاب نادرست کابل می تواند منجر به داغ شدن بیش از حد، افت ولتاژ، اختلال در عملکرد سیستم ها و حتی خطرات جانی و مالی گردد. بنابراین در هر پروژه صنعتی، ساختمانی یا زیرساختی، مشاوره با متخصصان برق و توجه به مشخصات فنی کابل ها اهمیت بالایی دارد؛ زیرا کابل مناسب، پایه ای برای عملکرد پایدار و ایمن کل سیستم محسوب می شود.
کابل چیست و چه نقشی دارد؟
کابل که در دسته برق صنعتی قرار دارد، مجموعه ای از یک یا چند هادی (معمولاً مسی یا آلومینیومی) است که با عایق هایی پوشیده شده اند تا بتوانند جریان برق یا اطلاعات را به صورت ایمن و مؤثر منتقل کنند. کابل ها از نظر ساختار، تعداد رشته ها، جنس هادی، نوع عایق و زره دار یا بدون زره بودن، انواع مختلفی دارند که هر یک برای کاربرد خاصی طراحی شده اند.

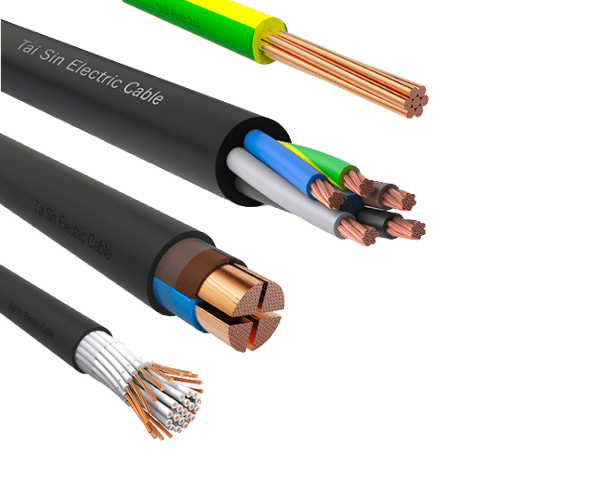

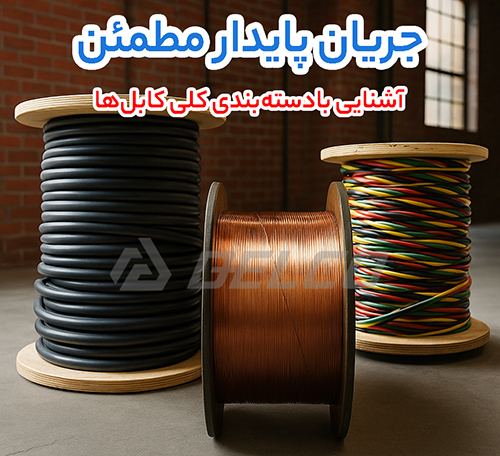

دسته بندی انواع کابل
کابل ها را می توان از چند دیدگاه مختلف دسته بندی کرد:
بر اساس نوع کاربرد:
- کابل های قدرت (برق فشار ضعیف، متوسط و قوی)
- کابل های کنترل و فرمان
- کابل های مخابراتی و دیتا
- کابل های ابزار دقیق (Instrumentation)
- کابل های خاص (ضد آتش، نسوز، مقاوم به روغن و...)
بر اساس ساختار هادی:
- کابل های مفتولی (سیمی، خشک)
- کابل های افشان (انعطاف پذیر)
- کابل های نیمه افشان
بر اساس جنس عایق:
- کابل های با عایق PVC (پلی وینیل کلراید)
- کابل های با عایق XLPE (پلی اتیلن کراسلینک شده)
- کابل های نسوز با عایق سیلیکونی یا تفلون
بررسی تخصصی انواع کابل و کاربرد آن
کابل برق فشار ضعیف (Low Voltage Power Cable)
کابل های LV برای انتقال برق تا ۱۰۰۰ ولت استفاده می شوند. این کابل ها در تغذیه روشنایی، پریزها، تابلو برق ها و بسیاری از کاربرد های ساختمانی و صنعتی به کار می روند.
مثال: کابل NYY با عایق PVC برای سیم کشی توکار و نصب ثابت در داخل و خارج ساختمان.
کابل فشار متوسط و قوی (MV & HV Cables)
برای انتقال برق در ولتاژهای ۶ کیلوولت تا ۳۳ کیلوولت (فشار متوسط) و بالاتر از آن (فشار قوی) در صنایع سنگین، پست های برق و شبکه های توزیع استفاده می شوند. معمولاً دارای عایق XLPE و زره فلزی هستند.
کابل افشان و مفتولی
کابل افشان برای نصب های انعطاف پذیر مانند سیم کشی داخل تابلو برق، دستگاه ها یا مکان هایی که نیاز به انعطاف بالا است.
کابل مفتولی برای نصب ثابت، مانند کابل کشی ساختمان، که نیازی به انعطاف پذیری نیست.
کابل کنترل و فرمان
کابل های فرمان برای انتقال سیگنال های کنترلی در تابلوهای برق، ماشین آلات صنعتی و سیستم های اتوماسیون به کار می روند. این کابل ها معمولاً دارای تعداد زیادی رشته و در برخی موارد دارای شیلد برای جلوگیری از نویز هستند.
کابل ابزار دقیق (Instrumentation Cable)
کابل های ابزار دقیق برای انتقال سیگنال های حساس در سیستم های مانیتورینگ، اندازه گیری و کنترل صنعتی استفاده می شوند. معمولاً این کابل ها شیلددار هستند و از تداخل الکترومغناطیسی جلوگیری می کنند.
کابل شبکه و مخابراتی
- کابل های دیتا (LAN) مانند Cat5e، Cat6 و Cat7 برای انتقال اطلاعات در شبکه های کامپیوتری.
- کابل فیبر نوری برای انتقال داده در فواصل طولانی و با پهنای باند بالا.
- کابل تلفن (زوجی یا کواکسیال) برای انتقال صوت یا تصویر.
کابل نسوز و مقاوم در برابر حرارت
برای محیط هایی که در معرض دمای بالا، آتش یا مواد شیمیایی قرار دارند، کابل های نسوز با عایق سیلیکون یا تفلون استفاده می شوند. در ساختمان ها و مکان های عمومی نیز از این کابل ها برای افزایش ایمنی در برابر آتش استفاده می شود.
جدول مقایسه انواع کابل و کاربرد آن
در جدول زیر، مهم ترین انواع کابل ها و ویژگی های کاربردی آن ها آورده شده است:
| نوع کابل |
ساختار/عایق |
دامنه ولتاژ |
کاربرد اصلی |
ویژگی خاص |
| NYY (قدرت) | PVC / مفتولی | ۰ تا ۱ کیلوولت | تغذیه روشنایی و برق ساختمان | نصب ثابت |
| کابل افشان | PVC یا XLPE / افشان | ۰ تا ۱ کیلوولت | تابلو برق، تجهیزات قابل حمل | انعطاف پذیر |
| کابل کنترل | چند رشته / بدون زره | ۰ تا ۱ کیلوولت | تابلو برق، ماشین‌آلات صنعتی | قابلیت شماره گذاری |
| کابل ابزار دقیق | شیلد دار / افشان | سیگنال پایین | مانیتورینگ، کنترل فرآیند | ضد نویز |
| کابل فشار متوسط | XLPE / زره دار | ۶ تا ۳۳ کیلوولت | شبکه های توزیع برق صنعتی | مقاوم به ضربه |
| کابل شبکه Cat6 | زوج تابیده / PVC | دیتا | شبکه کامپیوتری، دیتا سنتر | سرعت بالا |
| کابل نسوز | تفلون یا سیلیکون | متغیر | محیط های پرحرارت، آتش زا | مقاوم در برابر حرارت |
نکات مهم در انتخاب کابل مناسب
برای انتخاب صحیح کابل، باید به فاکتورهای زیر توجه کرد:
- نوع مصرف (قدرت، فرمان، دیتا و...)
- محیط نصب (داخل یا خارج ساختمان، دفن در زمین، کانال کابل)
- دمای محیط و احتمال تماس با روغن یا مواد شیمیایی
- نیاز به مقاومت در برابر نویز یا آتش
- انعطاف پذیری یا استحکام مکانیکی مورد نیاز
استاندارد معتبر کابل
برای اطمینان از ایمنی و کیفیت، کابل ها باید دارای استاندارد های معتبر باشند. برخی از این استانداردها عبارتند از:
- IEC (کمیسیون بین المللی الکتروتکنیک)
- VDE (استاندارد آلمان)
- ISIRI (استاندارد ملی ایران)
- UL (استاندارد ایالات متحده برای ایمنی)
تفاوت کابل ساختمانی و صنعتی
| ویژگی |
کابل ساختمانی |
کابل صنعتی |
| دامنه ولتاژ | تا ۱ کیلوولت | از ۱ تا ده‌ها کیلوولت |
| محل نصب | داخل یا روی دیوار، داکت | زمین، سینی کابل، کانال صنعتی |
| ساختار | ساده تر، بدون شیلد | تقویت شده، زره دار، شیلد دار |
| مقاومت در برابر تنش | کم | بالا |
انواع مختلف کابل ها نقش اساسی در تأمین برق، کنترل و ارتباطات در پروژه های ساختمانی و صنعتی دارند. انتخاب صحیح کابل نه تنها موجب افزایش ایمنی و عمر تجهیزات می شود، بلکه هزینه های تعمیرات و افت بهره وری را نیز کاهش می دهد. با شناخت ساختار و کاربرد هر نوع کابل، می توان به انتخابی دقیق و متناسب با نیاز پروژه رسید. برای اطلاع از مشخصات فنی و قیمت محصولات، می‌توانید با کارشناسان دلکو صنعت تماس بگیرید.
