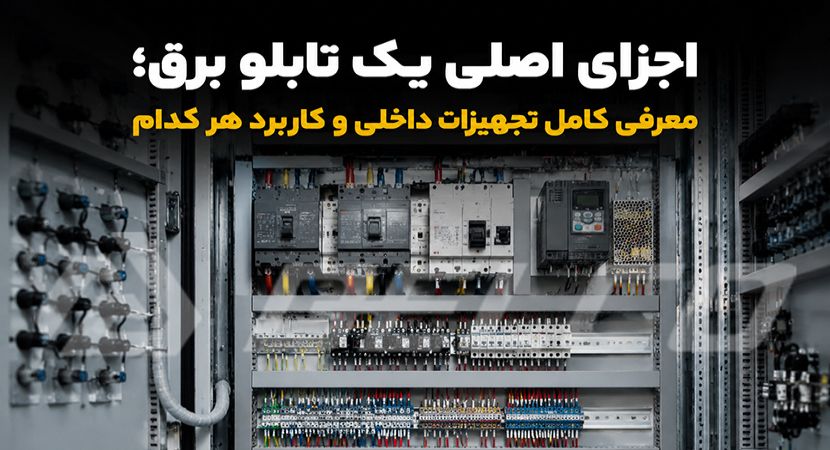

اجزای اصلی یک تابلو برق؛ معرفی کامل تجهیزات داخلی و کاربرد هر کدام
تابلو برق یکی از مهم ترین بخش های هر سیستم الکتریکی و اتوماسیون صنعتی است که وظیفه توزیع، کنترل، حفاظت و مدیریت انرژی الکتریکی را بر عهده دارد. از ساختمان های مسکونی گرفته تا کارخانه های بزرگ، خطوط تولید، سیستم های تهویه، پمپ ها، کمپرسورها و ماشین آلات صنعتی، همگی برای عملکرد صحیح به یک تابلو برق استاندارد نیاز دارند. شناخت اجزای اصلی تابلو برق نه تنها برای مهندسان برق و تکنسین ها ضروری است، بلکه برای کارفرمایان، مدیران پروژه و افرادی که قصد خرید یا سفارش ساخت تابلو برق دارند نیز اهمیت زیادی دارد. انتخاب صحیح تجهیزات داخلی تابلو برق، علاوه بر افزایش ایمنی، باعث کاهش هزینه های تعمیر و نگهداری، افزایش طول عمر تجهیزات و جلوگیری از توقف های ناخواسته سیستم می شود.

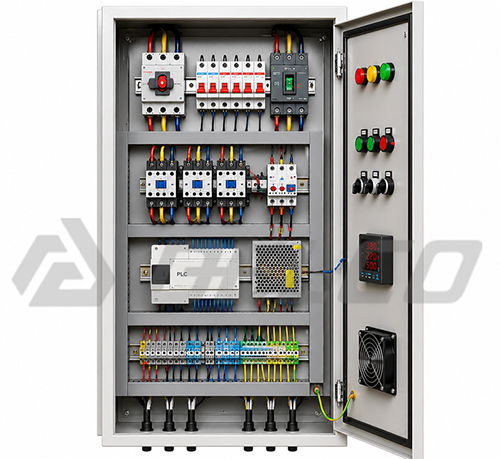

تابلو برق چیست و چه وظیفه ای دارد؟
تابلو برق محفظه ای استاندارد است که تجهیزات الکتریکی، حفاظتی، کنترلی و اندازه گیری در آن نصب می شوند. این تجهیزات وظیفه دریافت برق، توزیع آن بین مصرف کننده ها، حفاظت از مدارها و کنترل تجهیزات مختلف را بر عهده دارند. تابلو برق به عنوان مرکز کنترل و مدیریت سیستم های الکتریکی، وظایف متعددی در تأمین انرژی، حفاظت از تجهیزات و کنترل فرآیندهای صنعتی دارد. عملکرد صحیح تابلو برق باعث افزایش ایمنی، کاهش هزینه های تعمیرات، جلوگیری از توقف تجهیزات و بهبود راندمان سیستم های الکتریکی می شود. مهم ترین وظایف تابلو برق عبارت اند از:
توزیع ایمن انرژی الکتریکی
یکی از اصلی ترین وظایف تابلو برق، دریافت انرژی الکتریکی از منبع اصلی و توزیع کنترل شده آن بین تجهیزات مختلف است. تابلو برق با استفاده از شینه ها، کلیدهای حفاظتی، ترمینال ها و تجهیزات توزیع، برق را با ولتاژ و جریان مناسب به مصرف کننده ها منتقل می کند. در سیستم های صنعتی، معمولاً تعداد زیادی تجهیزات مانند الکتروموتورها، پمپ ها، فن ها، کمپرسورها، سیستم های روشنایی و تجهیزات کنترلی به برق نیاز دارند. تابلو برق با تقسیم بندی صحیح مدارها، از ایجاد بی نظمی در شبکه برق جلوگیری کرده و امکان مدیریت بهتر مصرف کننده ها را فراهم می کند. همچنین توزیع اصولی انرژی در تابلو برق باعث می شود هر تجهیز، برق مورد نیاز خود را بدون افت ولتاژ یا افزایش جریان دریافت کند و عملکرد پایدار و مطمئنی داشته باشد.
حفاظت از تجهیزات در برابر اتصال کوتاه و اضافه بار
یکی از مهم ترین نقش های تابلو برق، حفاظت از تجهیزات الکتریکی در برابر شرایط غیرعادی مانند اتصال کوتاه، اضافه بار، افزایش جریان، افت یا افزایش ولتاژ و نوسانات برق است. تجهیزات الکتریکی در هنگام کار ممکن است به دلایل مختلفی مانند خرابی عایق ها، افزایش ناگهانی بار، مشکلات مکانیکی، خطاهای انسانی یا اختلالات شبکه برق دچار آسیب شوند. به همین دلیل در داخل تابلو برق از تجهیزات حفاظتی مختلفی مانند کلیدهای مینیاتوری (MCB)، کلیدهای اتوماتیک (MCCB)، فیوزها، رله های حفاظتی و بی متال ها استفاده می شود تا در صورت بروز هرگونه خطا، جریان مدار را در سریع ترین زمان ممکن قطع کرده و از آسیب رسیدن به تجهیزات جلوگیری کنند. این تجهیزات حفاظتی با پایش مداوم وضعیت جریان و شرایط عملکرد سیستم، در زمان عبور جریان بیش از مقدار مجاز یا ایجاد خطای الکتریکی وارد عمل می شوند. به عنوان مثال، اگر یک الکتروموتور به دلیل گیرکردن قطعات مکانیکی، افزایش بار کاری، کاهش کیفیت برق یا مشکلات داخلی موتور، جریان بیشتری نسبت به مقدار نامی خود مصرف کند، رله اضافه بار یا بی متال این افزایش جریان را تشخیص داده و مدار موتور را قطع می کند. این عملکرد باعث جلوگیری از افزایش بیش از حد دمای سیم پیچ ها، سوختن موتور، کاهش عمر مفید تجهیزات و ایجاد هزینه های سنگین تعمیرات می شود.
کنترل و راه اندازی موتورهای الکتریکی
بخش بزرگی از کاربرد تابلوهای برق صنعتی، کنترل و راه اندازی الکتروموتورها است. بسیاری از تجهیزات صنعتی مانند پمپ ها، فن ها، نوار نقاله ها، کمپرسورها و ماشین آلات تولیدی توسط موتورهای الکتریکی کار می کنند. تابلو برق با استفاده از تجهیزاتی مانند کنتاکتور، بی متال، اینورتر، سافت استارتر و رله های کنترلی امکان روشن و خاموش کردن، تغییر جهت حرکت، کنترل سرعت و محافظت از موتور را فراهم می کند. برای مثال، استفاده از اینورتر در تابلو برق باعث می شود سرعت موتور متناسب با نیاز فرآیند تنظیم شود. این موضوع علاوه بر کاهش مصرف انرژی، باعث کاهش استهلاک مکانیکی و افزایش طول عمر موتور خواهد شد.
کاهش خطر برق گرفتگی و افزایش ایمنی الکتریکی
ایمنی یکی از مهم ترین اهداف طراحی تابلو برق است. وجود تجهیزات حفاظتی و طراحی استاندارد باعث می شود خطر تماس افراد با بخش های دارای ولتاژ کاهش پیدا کند. تابلو برق با استفاده از بدنه محافظ و عایق مناسب، سیستم ارتینگ، کلید محافظ جان، پوشش مناسب تجهیزات داخلی، قفل های ایمنی و علائم هشدار ایمنی سیستم را افزایش می دهد. سیستم ارت نیز نقش مهمی در انتقال جریان های نشتی به زمین دارد و در صورت ایجاد خطا، از برق گرفتگی افراد جلوگیری می کند. در محیط های صنعتی که تجهیزات با توان بالا کار می کنند، رعایت اصول ایمنی تابلو برق اهمیت بیشتری دارد، زیرا کوچک ترین خطا می تواند خسارت مالی و جانی ایجاد کند.
افزایش ایمنی اپراتورها و کارکنان
تابلو برق استاندارد باعث می شود اپراتورها بتوانند تجهیزات را بدون تماس مستقیم با بخش های خطرناک کنترل کنند. وجود تجهیزات فرمان مانند شستی استارت و استاپ، کلیدهای انتخاب حالت دستی و اتوماتیک، چراغ های نمایش وضعیت و نمایشگرهای HMI به اپراتور اجازه می دهد وضعیت سیستم را بررسی کرده و فرمان های لازم را با ایمنی بیشتر اجرا کند. همچنین طراحی مناسب تابلو برق باعث می شود عملیات تعمیر، سرویس و عیب یابی با خطر کمتری انجام شود. رعایت فاصله مناسب بین تجهیزات، شماره گذاری سیم ها و مشخص بودن مسیرهای جریان، احتمال خطای انسانی را کاهش می دهد.
کنترل و اتوماسیون فرآیندهای صنعتی
در صنایع مدرن، تابلو برق تنها وظیفه توزیع برق را ندارد، بلکه به عنوان مرکز کنترل فرآیند نیز عمل می کند. در تابلوهای اتوماسیون صنعتی، تجهیزاتی مثل PLC، HMI، سنسورها، ماژول های ورودی و خروجی و اینورترها قرار می گیرند تا فرآیندهای مختلف به صورت خودکار کنترل شوند. برای مثال، در یک سیستم پمپاژ صنعتی، تابلو برق می تواند بر اساس فشار، سطح مخزن یا دبی سیال، عملکرد پمپ ها را به صورت خودکار تنظیم کند. اتوماسیون توسط تابلو برق باعث کاهش خطای انسانی، افزایش سرعت عملکرد، کاهش مصرف انرژی و بهبود کیفیت تولید می شود.
سهولت در عیب یابی و تعمیرات
یکی دیگر از وظایف مهم تابلو برق، ایجاد شرایط مناسب برای نگهداری و تعمیر آسان تجهیزات است. در یک تابلو برق استاندارد، تمامی قطعات باید دارای چیدمان منظم، شماره گذاری مشخص و نقشه الکتریکی دقیق باشند. این موضوع باعث می شود تکنسین ها در زمان بروز مشکل بتوانند سریع تر علت خرابی را پیدا کنند. مواردی که باعث سهولت تعمیرات می شوند عبارت اند از لیبل گذاری سیم ها، استفاده از ترمینال های استاندارد، تفکیک مدار قدرت و فرمان، نصب تجهیزات اندازه گیری و استفاده از چراغ های خطا و هشدار. این ویژگی ها باعث کاهش زمان توقف دستگاه ها و افزایش بهره وری خطوط تولید می شوند.
اجزای اصلی تابلو برق
در ادامه مهم ترین اجزای داخلی تابلو برق را بررسی می کنیم.
１.بدنه تابلو برق (Enclosure)
بدنه اولین بخش هر تابلو برق است و وظیفه محافظت از تجهیزات داخلی در برابر گرد و غبار، رطوبت، ضربه و عوامل محیطی را بر عهده دارد. یک بدنه استاندارد معمولاً شامل صفحه نصب (Mounting Plate)، درب و قفل، لولا، محل ورود کابل ها، شینه ارت بدنه و سیستم تهویه است. در محیط های صنعتی مرطوب یا پرگرد و غبار، انتخاب درجه حفاظت IP مناسب اهمیت بسیار زیادی دارد.

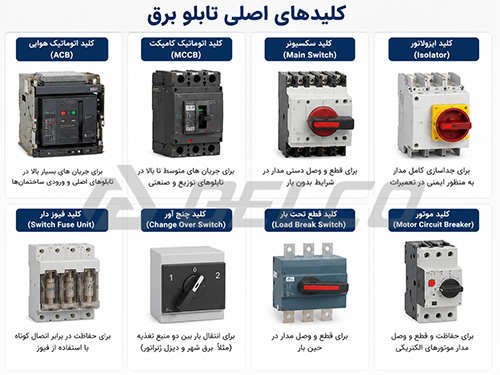

２.کلید اصلی تابلو برق
کلید اصلی اولین تجهیز الکتریکی داخل تابلو است که برق ورودی را کنترل می کند. کاربردهای کلید اصلی شامل قطع کامل برق هنگام تعمیرات، افزایش ایمنی اپراتور، جلوگیری از آسیب تجهیزات، ایزوله کردن مدار، MCCB، کلید گردان و سکسیونر هستند.
３.کلیدهای حفاظتی
یکی از مهم ترین اجزای اصلی تابلو برق، تجهیزات حفاظتی هستند. این تجهیزات از مدار در برابر مواردی مانند اتصال کوتاه، اضافه بار، نشتی جریان، افزایش بیش از حد جریان محافظت می کنند. پرکاربردترین تجهیزات حفاظتی عبارت اند از MCB، MCCB، RCCB، RCBO و فیوزهای صنعتی.
４.کنتاکتور
کنتاکتور یک کلید الکترومغناطیسی است که برای کنترل بارهای قدرت استفاده می شود. کاربردهای آن شامل راه اندازی الکتروموتور، کنترل پمپ، کنترل کمپرسور، کنترل فن، سیستم های تهویه و خطوط تولید هستند.
５.بی متال (Overload Relay)
بی متال از موتور در برابر اضافه بار محافظت می کند. در صورت افزایش جریان برای مدت مشخص، مدار فرمان را قطع می کند تا از سوختن موتور جلوگیری شود. مزایای آن افزایش عمر موتور، جلوگیری از هزینه تعمیرات و حفاظت مطمئن می باشد.
６.رله های کنترلی
رله ها نقش مهمی در عملکرد صحیح تابلو برق دارند. مهم ترین آنها شامل رله کمکی، رله زمانی، رله کنترل فاز، رله کنترل ولتاژ، رله کنترل سطح و رله جریان هستند.
７.اینورتر (VFD)
در سال های اخیر اینورتر به یکی از مهم ترین اجزای تابلو برق صنعتی تبدیل شده است. مزایای استفاده از اینورتر شامل کاهش مصرف برق، کنترل دقیق دور موتور، راه اندازی نرم، کاهش استهلاک موتور، افزایش طول عمر تجهیزات و کاهش جریان راه اندازی است. در صنایع مختلف مانند پمپ، فن، کمپرسور، نوار نقاله و سیستم های تهویه، استفاده از اینورتر بسیار رایج می باشد.
８.سافت استارتر
در پروژه هایی که کنترل سرعت موتور اهمیت ندارد اما کاهش جریان راه اندازی ضروری است، از سافت استارتر استفاده می شود. از مزایای آن می توان به کاهش شوک مکانیکی، کاهش افت ولتاژ، افزایش عمر موتور و کاهش هزینه تعمیرات اشاره کرد.
９.PLC
یک PLC مغز سیستم اتوماسیون صنعتی محسوب می شود. وظایف آن دریافت اطلاعات از سنسورها، پردازش داده ها، اجرای برنامه و ارسال فرمان به تجهیزات است.
10.HMI
در واقع یکHMI واسط بین انسان و ماشین است. از طریق HMI می توان پارامترها را تغییر داد، وضعیت تجهیزات را مشاهده کرد، خطاها را بررسی نمود و آلارم ها را بررسی کرد.
11.منبع تغذیه
بیشتر تجهیزات کنترلی با ولتاژ 24 ولت DC کار می کنند. منبع تغذیه ولتاژ 220 یا 380 ولت را به 24 ولت DC تبدیل می کند.
12.ترمینال ها
ترمینال ها محل اتصال سیم های ورودی و خروجی هستند. مزایای استفاده از آن شامل نظم بیشتر، عیب یابی سریع تر، تعمیر آسان و افزایش ایمنی است.
13.شینه های برق
شینه ها وظیفه توزیع جریان برق بین تجهیزات را دارند. انواع آن بصورت شینه فاز، شینه نول و شینه ارت هستند.

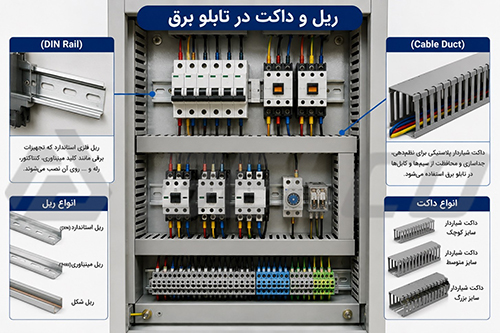

14.ریل DIN و داکت
این دو قطعه شاید ساده به نظر برسند اما نقش مهمی در کیفیت ساخت تابلو دارند. ریل DIN برای نصب تجهیزات و داکت برای نظم سیم ها استفاده می شود.
15.تجهیزات اندازه گیری
معمولا برای کنترل وضعیت شبکه از تجهیزاتی مثل آمپرمتر، ولت متر، پاورمتر، فرکانس متر، مولتی متر پنلی و انرژی متر استفاده می شود.
16.چراغ های سیگنال
چراغ های سیگنال وضعیت عملکرد تابلو را نمایش می دهند. رنگ های متداول بصورت سبز (عملکرد عادی)، قرمز (خطا)، زرد (هشدار) و سفید یا آبی (آماده به کار) هستند.

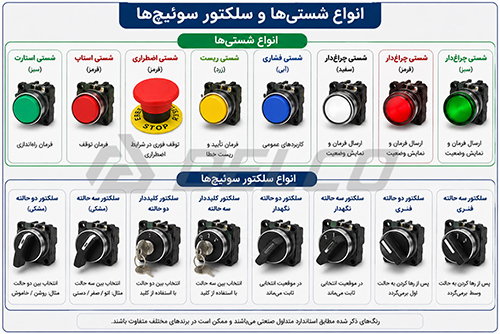

17.شستی ها و سلکتور سوئیچ
مهم ترین شستی های تابلو برق عبارت اند از استارت، استاپ، امرجنسی، Auto/Manual و Forward/Reverse.

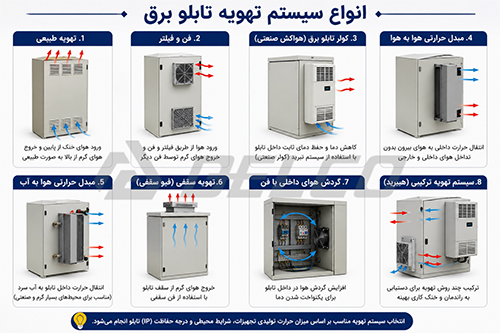

18.انواع سیستم تهویه تابلو برق
افزایش دمای داخل تابلو باعث کاهش عمر تجهیزات می شود. به همین دلیل معمولاً از تجهیزات زیر استفاده می شود:
- فن
- فیلتر
- ترموستات
- هیتر ضد رطوبت

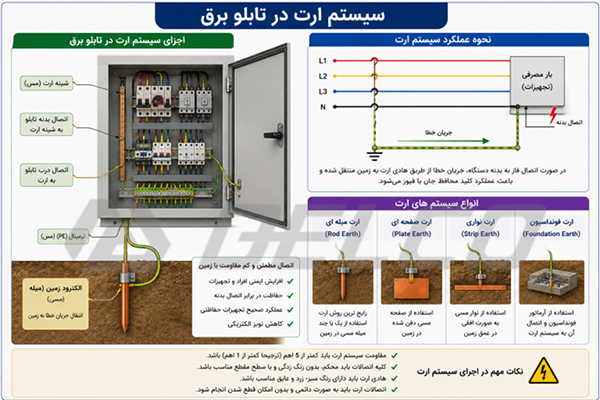

19.سیستم ارت
ارت یکی از مهم ترین بخش های ایمنی تابلو برق است. وظایف آن جلوگیری از برق گرفتگی، تخلیه جریان خطا، حفاظت از تجهیزات و افزایش ایمنی هستند.
20.سیم کشی استاندارد
کیفیت سیم کشی تأثیر مستقیمی بر عملکرد تابلو برق دارد. ویژگی های سیم کشی استاندارد شامل موارد زیر است:
- شماره گذاری سیم ها
- استفاده از وایرشو
- لیبل گذاری
- رنگ بندی استاندارد
- رعایت شعاع خم کابل ها
- استفاده از بست مناسب
جدول اجزای اصلی تابلو برق
برای آشنایی بهتر با ساختار تابلو برق، شناخت اجزای اصلی و نقش هر بخش اهمیت زیادی دارد. در جدول زیر، مهم ترین دسته های تجهیزات داخلی تابلو برق به صورت خلاصه معرفی شده اند تا دید کلی مناسبی از عملکرد و جایگاه هر یک از بخش ها در سیستم های الکتریکی ایجاد شود. این اطلاعات می تواند به درک بهتر ساختار تابلو برق صنعتی کمک کند.
| قطعه | کاربرد |
| بدنه تابلو | محافظت از تجهیزات |
| کلید اصلی | قطع و وصل برق |
| کلیدهای حفاظتی | حفاظت مدار |
| کنتاکتور | کنترل بار قدرت |
| بی متال | حفاظت موتور |
| رله ها | کنترل و حفاظت |
| اینورتر | کنترل دور موتور |
| سافت استارتر | راه اندازی نرم |
| PLC | کنترل اتوماتیک |
| HMI | نمایش اطلاعات |
| منبع تغذیه | تأمین 24 ولت DC |
| ترمینال | اتصال سیم ها |
| شینه | توزیع برق |
| ریل و داکت | نصب و نظم سیم کشی |
| تجهیزات اندازه گیری | پایش پارامترها |
| چراغ سیگنال | نمایش وضعیت |
| شستی ها | کنترل دستی |
| فن و هیتر | تهویه تابلو |
| ارت | ایمنی |
| سیم کشی استاندارد | افزایش قابلیت نگهداری |
نکات مهم هنگام انتخاب تجهیزات تابلو برق
هنگام طراحی یا خرید تابلو برق، به این موارد توجه کنید:
- از تجهیزات دارای استاندارد معتبر استفاده کنید.
- ظرفیت تجهیزات را متناسب با جریان و توان مصرفی انتخاب کنید.
- فضای کافی برای توسعه آینده در نظر بگیرید.
- تهویه مناسب داخل تابلو را فراموش نکنید.
- از شماره گذاری و مستندسازی سیم ها استفاده کنید.
- تجهیزات حفاظتی را متناسب با نوع بار انتخاب کنید.
سوالات متداول درباره اجزای اصلی تابلو برق
مهم ترین اجزای اصلی تابلو برق کدام اند؟
بدنه، کلید اصلی، کلیدهای حفاظتی، کنتاکتور، بی متال، رله ها، اینورتر، PLC، منبع تغذیه، ترمینال ها، شینه ها و تجهیزات اندازه گیری از مهم ترین اجزای یک تابلو برق استاندارد هستند.
آیا همه تابلوهای برق دارای PLC هستند؟
خیر. PLC بیشتر در تابلوهای اتوماسیون صنعتی استفاده می شود و در تابلوهای توزیع یا تابلوهای ساده ممکن است وجود نداشته باشد.
تفاوت اینورتر و سافت استارتر چیست؟
اینورتر علاوه بر راه اندازی نرم، امکان کنترل سرعت موتور را نیز فراهم می کند، در حالی که سافت استارتر تنها جریان و تنش مکانیکی هنگام راه اندازی را کاهش می دهد.
چرا سیستم ارت در تابلو برق اهمیت دارد؟
سیستم ارت با تخلیه جریان های نشتی و خطا، خطر برق گرفتگی را کاهش داده و از تجهیزات الکتریکی در برابر آسیب محافظت می کند.
شناخت اجزای اصلی تابلو برق اولین گام برای طراحی، ساخت یا خرید یک تابلو برق استاندارد و ایمن است. هر یک از تجهیزات داخلی تابلو، وظیفه مشخصی در حفاظت، کنترل یا توزیع انرژی دارند و انتخاب صحیح آن ها تأثیر مستقیمی بر عملکرد، ایمنی و طول عمر سیستم خواهد داشت. اگر در زمان انتخاب تجهیزات به ظرفیت بار، شرایط محیطی، استانداردهای فنی و کیفیت قطعات توجه شود، می توان از عملکرد مطمئن و پایدار تابلو برق در پروژه های صنعتی و ساختمانی اطمینان حاصل کرد. در صورت نیاز به مشاوره می توانید با کارشناسان دلکو صنعت در تماس باشید.
