چرا پمپ وکیوم آبی صدا و لرزش دارد؟ بررسی علت ها و روش رفع مشکل
پمپ وکیوم آبی (Water Ring Vacuum Pump) یکی از تجهیزات مهم در صنایع مختلف مثل صنایع غذایی، دارویی، بسته بندی، پتروشیمی، نساجی، چاپ، سیستم های خلأ صنعتی و خطوط تولید است. این نوع پمپ با استفاده از رینگ آب و حرکت پروانه، فشار منفی ایجاد کرده و هوای داخل سیستم را تخلیه می کند. عملکرد پایدار و بدون لرزش در پمپ وکیوم آبی نقش مهمی در حفظ راندمان فرآیند و جلوگیری از خرابی های پر هزینه دارد.
یکی از مشکلات رایجی که کاربران پمپ وکیوم آبی با آن مواجه می شوند، افزایش صدای دستگاه و ایجاد لرزش غیر عادی هنگام کارکرد است. بیشتر اپراتور ها تصور می کنند صدای زیاد یا لرزش پمپ موضوعی طبیعی است، اما در واقع این علائم می توانند نشانه وجود ایراد در بخش های مکانیکی، هیدرولیکی یا شرایط نصب دستگاه باشند.
ادامه کار پمپ وکیوم آبی در شرایط لرزش و صدای غیر عادی می تواند باعث آسیب به یاتاقان ها، خرابی آب بندی شفت، کاهش قدرت مکش، افزایش مصرف انرژی و حتی توقف کامل سیستم شود. علت این مشکل همیشه خرابی خود پمپ نیست؛ عواملی مثل کاویتاسیون، کمبود آب رینگ، تنظیم نبودن کوپلینگ، خرابی بلبرینگ ها، نصب نادرست، ورود ذرات خارجی، عدم بالانس پروانه و کارکرد خارج از محدوده طراحی می توانند باعث ایجاد صدا و لرزش شوند.

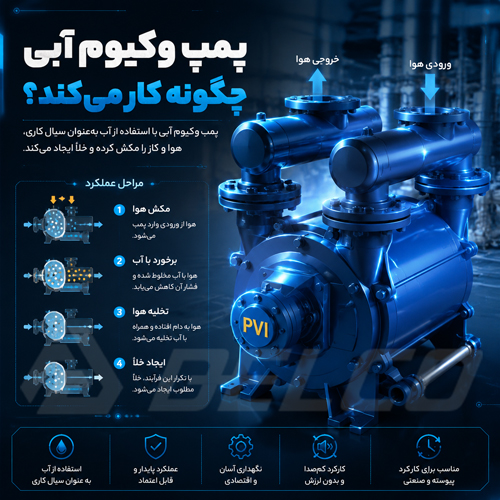

پمپ وکیوم آبی چگونه کار می کند؟
برای شناخت علت لرزش و صدای غیرعادی، ابتدا باید نحوه عملکرد این پمپ وکیوم را بررسی کرد. پمپ وکیوم آبی دارای یک پروانه چرخان است که داخل محفظه پمپ قرار گرفته است. با ورود آب به محفظه، نیروی گریز از مرکز باعث ایجاد یک حلقه آب در اطراف پوسته می شود. چرخش پروانه باعث تغییر حجم فضای بین پره ها شده و در نتیجه هوا از سیستم مکش شده و به سمت خروجی منتقل می شود. اجزای اصلی پمپ وکیوم آبی شامل موارد زیر است:
- پروانه
- پوسته پمپ
- شفت
- یاتاقانها
- مکانیکال سیل یا آب بندی شفت
- موتور الکتریکی
- کوپلینگ
- سیستم گردش آب
عملکرد درست هر کدام از این قطعات برای کاهش لرزش و صدای دستگاه ضروری است.
نشانه ی خرابی یا عملکرد نا مناسب پمپ وکیوم آبی
قبل از بررسی علت ها، باید علائم غیر طبیعی دستگاه را بشناسیم.
مهم ترین نشانه ها عبارت اند از:
- افزایش صدای مکانیکی پمپ
- لرزش شدید بدنه یا شاسی
- کاهش قدرت مکش
- افزایش دمای یاتاقان ها
- نشتی آب یا روغن
- افزایش جریان مصرفی موتور
- ضربه یا صدای کوبش هنگام کار
مشاهده هر کدام از این علائم نشان می دهد که پمپ نیاز به بررسی دارد.
مهم ترین علت صدای غیرعادی پمپ وکیوم آبی
- کاویتاسیون
یکی از رایج ترین دلایل ایجاد صدا در پمپ وکیوم آبی، پدیده کاویتاسیون است. کاویتاسیون زمانی اتفاق می افتد که فشار داخل پمپ کاهش پیدا کرده و حباب های بخار تشکیل می شوند. این حباب ها هنگام حرکت به قسمت های پر فشار برخورد کرده و منفجر می شوند که نتیجه آن ایجاد صدای شبیه برخورد سنگ ریزه داخل پمپ است. دلایل ایجاد کاویتاسیون:
- کمبود آب رینگ
- افزایش دمای آب ورودی
- گرفتگی مسیر مکش
- کارکرد پمپ در شرایط نامناسب
علاوه بر ایجاد صدا، کاویتاسیون باعث خوردگی پروانه و کاهش عمر پمپ خواهد شد.
روش رفع مشکل:
- بررسی مقدار آب ورودی
- کاهش دمای آب کاری
- تمیز کردن مسیر مکش
- بررسی شرایط کاری پمپ
- کمبود یا نامناسب بودن آب رینگ
آب در پمپ وکیوم آبی فقط نقش خنک کننده ندارد، بلکه بخش اصلی فرآیند ایجاد خلأ است. اگر مقدار آب ورودی کمتر از مقدار مورد نیاز باشد، رینگ آب به درستی تشکیل نمی شود و عملکرد پمپ دچار اختلال خواهد شد.
علائم کمبود آب:
- افزایش صدا
- کاهش مکش
- افزایش دمای پمپ
- لرزش بیشتر
همچنین استفاده از آب خیلی گرم یا آلوده می تواند باعث کاهش راندمان و افزایش استهلاک قطعات داخلی شود.
- خرابی بلبرینگ ها و یاتاقان های پمپ وکیوم آبی
یاتاقان ها وظیفه نگهداری شفت و ایجاد حرکت روان پروانه را بر عهده دارند. با گذشت زمان یا در اثر روانکاری نامناسب، بلبرینگ ها فرسوده می شوند.
خرابی یاتاقان معمولاً باعث ایجاد:
- صدای زوزه یا غرش
- افزایش لرزش
- داغ شدن محل یاتاقان
- افزایش مصرف برق می شود.
ادامه کار با یاتاقان خراب می تواند باعث آسیب به شفت و پروانه شود. برای جلوگیری از این مشکل باید وضعیت روانکاری، دمای یاتاقان و میزان لرزش دستگاه به صورت دوره ای بررسی شود.
- تنظیم نبودن کوپلینگ بین موتور و پمپ
در بیشتر سیستم های وکیوم، موتور الکتریکی توسط کوپلینگ به پمپ متصل می شود. اگر محور موتور و پمپ هم راستا نباشند، نیرو به صورت درست منتقل نمی شود.
ناهم راستایی کوپلینگ باعث ایجاد:
- لرزش شدید
- فشار روی یاتاقان ها
- افزایش صدا
- کاهش عمر قطعات خواهد شد.
دلایل تنظیم نبودن کوپلینگ:
نصب اولیه نادرست
جابهجایی شاسی
ضربه مکانیکی
تغییر شکل پایه ها
تنظیم دقیق کوپلینگ یکی از مهم ترین مراحل نصب و سرویس پمپ وکیوم آبی است.
- بالانس نبودن پروانه پمپ
پروانه قلب پمپ وکیوم آبی محسوب می شود. اگر پروانه به خاطر خوردگی، رسوب یا آسیب مکانیکی از حالت بالانس خارج شود، هنگام چرخش نیروی گریز از مرکز نا متعادل ایجاد می کند.
نتیجه این وضعیت:
- لرزش شدید
- صدای غیرعادی
- فشار اضافی روی شفت
- کاهش عمر یاتاقان ها است.
در این شرایط پروانه باید بررسی، تعمیر یا در صورت نیاز تعویض شود.
- ورود ذرات خارجی به داخل پمپ
ورود ذرات جامد به محفظه پمپ می تواند باعث برخورد با پروانه و ایجاد صدای غیرعادی شود. این مشکل بیشتر در سیستم هایی مشاهده می شود که هوای ورودی دارای:
گرد و غبار
ذرات جامد
آلودگی صنعتی است.
استفاده از فیلتر مناسب در مسیر مکش می تواند از آسیب به قطعات داخلی جلوگیری کند.
- نصب نادرست پمپ وکیوم آبی
نصب درست تأثیر مستقیمی بر عملکرد پمپ دارد. مواردی که باعث لرزش ناشی از نصب می شوند:
تراز نبودن شاسی
محکم نبودن پیچ های پایه
اتصال نامناسب لوله ها
فشار وارد شده از طرف خطوط لوله
گاهی لرزش از خود پمپ نیست، بلکه به دلیل تنش های ایجاد شده توسط سیستم لوله کشی است.
- کارکرد پمپ خارج از محدوده طراحی
هر پمپ وکیوم آبی برای شرایط مشخصی از فشار، دبی و سرعت طراحی شده است. اگر پمپ در شرایطی غیر از محدوده کاری خود استفاده شود، ممکن است:
صدای بیشتری تولید کند.
لرزش افزایش یابد.
مصرف انرژی بالا برود.
عمر قطعات کاهش پیدا کند.
انتخاب صحیح ظرفیت پمپ هنگام طراحی سیستم اهمیت خیلی زیادی دارد.
- فرسودگی مکانیکال سیل و نشتی داخلی
مکانیکال سیل وظیفه جلوگیری از نشتی آب و حفظ آببندی شفت را دارد.
خرابی این قطعه می تواند باعث:
نشتی آب
کاهش راندمان
ایجاد صدا
آسیب به یاتاقان ها شود.
بازرسی دوره ای آب بندی شفت و تعویض قطعات فرسوده، از خرابی های بزرگ تر جلوگیری می کند.
- نبود برنامه سرویس و نگهداری منظم
بیشتر مشکلات پمپ وکیوم آبی به خاطر بی توجهی به سرویس دوره ای ایجاد می شوند.
اقدامات مهم نگهداری شامل:
- کنترل لرزش دستگاه
- بررسی دمای یاتاقان
- کنترل آب ورودی
- تمیز کردن فیلتر ها
- بررسی کوپلینگ
- کنترل نشتی ها است.
سرویس منظم باعث افزایش عمر مفید پمپ و کاهش هزینه تعمیرات خواهد شد.

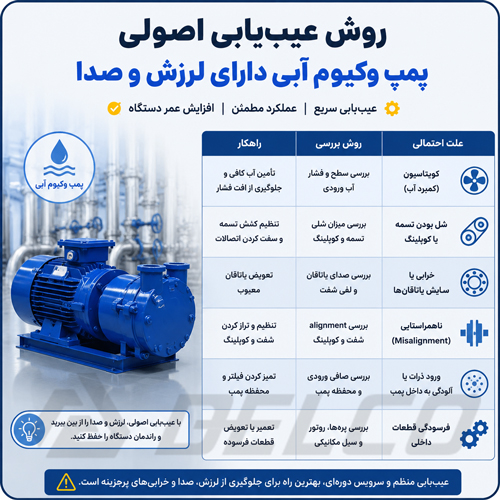

روش عیب یابی اصولی پمپ وکیوم آبی دارای لرزش و صدا
برای پیدا کردن علت اصلی مشکل بهتر است مراحل زیر انجام شود:
ابتدا محل دقیق صدا و لرزش مشخص شود. سپس مقدار آب ورودی، فشار کاری و شرایط عملکرد پمپ بررسی شود. در مرحله بعد، کوپلینگ، یاتاقان ها، پروانه و شاسی مورد بررسی قرار گیرند. تعویض قطعه بدون تشخیص درست معمولاً باعث افزایش هزینه و باقی ماندن مشکل خواهد شد.

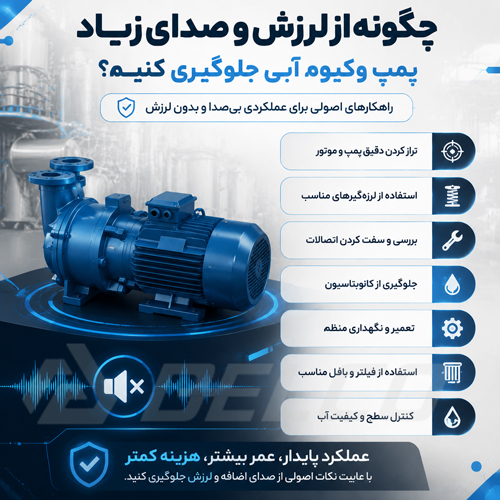

چگونه از لرزش و صدای زیاد پمپ وکیوم آبی جلوگیری کنیم؟
برای جلوگیری از این مشکل:
- پمپ متناسب با شرایط کاری انتخاب شود.
- آب رینگ با کیفیت مناسب استفاده شود.
- فیلتر های ورودی به صورت منظم تمیز شوند.
- هم راستایی موتور و پمپ کنترل شود.
- لرزش دستگاه به صورت دوره ای اندازهگیری شود.
- سرویس های پیشگیرانه انجام شود.
صدای زیاد و لرزش پمپ وکیوم آبی معمولاً نشانه وجود مشکل در بخش مکانیکی، هیدرولیکی یا شرایط نصب دستگاه است. عواملی مثل کاویتاسیون، کمبود آب رینگ، خرابی یاتاقان ها، تنظیم نبودن کوپلینگ، بالانس نبودن پروانه، ورود ذرات خارجی و کارکرد خارج از محدوده طراحی از مهم ترین دلایل این مشکل هستند. با انتخاب درست پمپ، نصب اصولی و انجام سرویس های دوره ای می توان از کاهش راندمان، افزایش مصرف انرژی و خرابی زود هنگام تجهیزات جلوگیری کرد و عملکرد پایدار سیستم وکیوم را حفظ نمود. اگر به دنبال خرید محصولات با کیفیت و خدمات مطمئن هستید، دلکو صنعت بهترین گزینه است.
