علت یخ زدگی اگزوز پمپ هواده چیست و چگونه از آن جلوگیری کنیم؟
در بیشتر کارخانه ها، پمپ هواده یکی از تجهیزات مهم برای انتقال انواع سیالات، مواد شیمیایی، اسید ها، باز ها، رنگ، رزین، دوغاب و سیالات با ذرات معلق است. این پمپ ها به خاطر استفاده از هوای فشرده، ساختار ساده، قابلیت کارکرد خشک و مقاومت در برابر سیالات خورنده، در صنایع شیمیایی، پتروشیمی، رنگ سازی، معدن، صنایع غذایی، دارویی و تصفیه آب و فاضلاب کاربرد گسترده ای دارند. با وجود این مزایا، یکی از مشکلاتی که بیشتر اپراتور ها و مدیران تعمیرات با آن مواجه می شوند، یخ زدگی اگزوز پمپ هواده است؛ مشکلی که در نگاه اول ساده به نظر می رسد، اما اگر به موقع برطرف نشود، می تواند باعث کاهش دبی، افزایش مصرف هوای فشرده، توقف فرآیند انتقال سیال و حتی آسیب به شیر هوای پمپ شود.
بیشتر کاربران تصور می کنند تشکیل برفک روی اگزوز یا صدا خفه کن نشانه خرابی خود پمپ است، در حالی که در اغلب موارد، این مشکل به کیفیت نامناسب هوای فشرده، تنظیم نبودن فشار کاری یا انتخاب نادرست ظرفیت پمپ مربوط می شود. اگر علت اصلی به درستی شناسایی نشود، تعویض قطعات یا افزایش فشار کمپرسور تنها هزینه تعمیرات را بیشتر خواهد کرد.
یخ زدگی اگزوز پمپ هواده چگونه ایجاد می شود؟
عملکرد پمپ هواده بر پایه هوای فشرده است. پس از ورود هوا به بخش پنوماتیک، دیافراگم ها به حرکت درآمده و سیال جابهجا می شود. سپس هوای مصرف شده از مسیر اگزوز خارج می شود. در هنگام خروج هوا، فشار آن به صورت ناگهانی کاهش پیدا می کند. این افت فشار باعث کاهش شدید دما می شود که در علم ترمودینامیک به اثر ژول-تامسون (Joule-Thomson Effect) معروف است. اگر هوای ورودی دارای بخار آب باشد، این رطوبت در اثر کاهش دما به قطرات آب و سپس یخ تبدیل می شود. در نتیجه، ابتدا روی صدا خفه کن یا اگزوز برفک تشکیل می شود و در ادامه، مسیر خروج هوا به تدریج مسدود خواهد شد. این انسداد باعث افزایش فشار برگشتی، کاهش راندمان پمپ و حتی توقف کامل آن می شود. به عنوان مثال در برخی سیستم های صنعتی که از ساید چنل برای فرآیند های هوادهی استفاده می شود، یخ زدگی اگزوز پمپ هواده معمولاً به کیفیت نامناسب هوای فشرده و کاهش شدید دمای هوای خروجی ارتباط دارد.
مهم ترین علت یخ زدگی اگزوز پمپ هواده
یخ زدگی اگزوز پمپ هواده معمولاً نشانه وجود یک ایراد در شرایط بهره برداری یا سیستم هوای فشرده است و نباید آن را یک اتفاق عادی در نظر گرفت. این مشکل علاوه بر کاهش راندمان پمپ، می تواند باعث افزایش مصرف هوای فشرده، افت دبی، اختلال در عملکرد شیر هوا و حتی توقف فرآیند انتقال سیال شود. شناسایی علت اصلی یخ زدگی، نخستین گام برای جلوگیری از خرابی های مکرر و کاهش هزینه های تعمیرات است. مهم ترین علت های یخ زدگی اگزوز این محصول عبارت اند از:
رطوبت زیاد در هوای فشرده پمپ هواده
مهم ترین دلیل یخ زدگی اگزوز پمپ هواده، وجود رطوبت در شبکه هوای فشرده است. کمپرسور علاوه بر هوا، مقدار زیادی بخار آب را هم فشرده می کند. اگر تجهیزات خشک کن هوا (Air Dryer)، فیلتر یا آبگیر عملکرد مناسبی نداشته باشند، این رطوبت مستقیماً وارد پمپ می شود.
در بیشتر کارخانه ها مشاهده می شود که تنها یک فیلتر کوچک قبل از پمپ نصب شده است؛ در حالی که حجم رطوبت موجود در شبکه بسیار بیشتر از ظرفیت آن است.
نشانه های این مشکل عبارت اند از:
- خروج آب از صدا خفه کن
- تشکیل برفک روی اگزوز
- یخ زدن شیر هوا
- کاهش تدریجی دبی پمپ
تنظیم نبودن فشار هوای پمپ هواده
بعضی اپراتور ها تصور می کنند هرچه فشار هوا بیشتر باشد، عملکرد پمپ بهتر خواهد شد. در عمل، افزایش بیش از حد فشار باعث می شود:
- تعداد سیکل های پمپ افزایش پیدا کند.
- هوای بیشتری مصرف شود.
- افت دمای بیشتری در اگزوز ایجاد شود.
- احتمال تشکیل یخ افزایش یابد.
تنظیم فشار باید براساس منحنی عملکرد پمپ هواده انجام شود، نه صرفاً حداکثر فشار کمپرسور.
انتخاب ظرفیت نامناسب پمپ هواده
یکی دیگر از اشتباهات رایج، انتخاب پمپ هواده کوچک تر از نیاز واقعی خط تولید است. وقتی ظرفیت پمپ کمتر از دبی مورد نیاز باشد، اپراتور مجبور است فشار هوا را افزایش دهد تا کمبود ظرفیت جبران شود.
این موضوع باعث می شود:
- پمپ با حداکثر سرعت کار کند.
- مصرف هوای فشرده افزایش پیدا کند.
- شیر هوا دائماً در حال تغییر وضعیت باشد.
- اگزوز سریع تر یخ بزند.
در بیشتر پروژه های صنعتی، انتخاب درست سایز پمپ می تواند بدون هیچ تغییر دیگری، مشکل یخ زدگی را تا حد زیادی برطرف کند.
گرفتگی صدا خفه کن پمپ هواده
صدا خفه کن (Muffler) وظیفه کاهش صدای خروج هوا را بر عهده دارد. با گذشت زمان، ذرات گرد و غبار، روغن کمپرسور، رطوبت و آلودگی های محیط داخل آن تجمع پیدا می کنند.
در این شرایط:
- مسیر خروج هوا محدود می شود.
- فشار برگشتی افزایش پیدا می کند.
- رطوبت داخل صدا خفه کن یخ می زند.
- راندمان پمپ کاهش پیدا می کند.
تعویض یا تمیز کردن دوره ای صدا خفه کن یکی از ساده ترین اقدامات برای جلوگیری از این مشکل است.
خرابی شیر هوای پمپ هواده
شیر هوا مهم ترین بخش پنوماتیکی پمپ هواده است. اگر اسپول، اورینگ ها یا آب بندی داخلی آن دچار فرسودگی شوند، بخشی از هوای فشرده بدون انجام کار مفید مستقیماً از اگزوز خارج می شود.
نتیجه این اتفاق:
- افزایش مصرف هوا
- افت راندمان
- کاهش دمای شدید تر
- افزایش احتمال یخ زدگی
اگر صدای خروج هوا بیش از حد معمول باشد یا پمپ حتی در حالت بدون بار هم هوای زیادی مصرف کند، باید شیر هوا بررسی شود.
نشانه ی یخ زدگی اگزوز پمپ هواده
خوشبختانه یخ زدگی اگزوز معمولاً قبل از توقف کامل دستگاه، علائم مشخصی ایجاد می کند.
رایج ترین نشانه ها عبارت اند از:
- تشکیل برفک روی صدا خفه کن
- سرد شدن شدید بدنه مرکزی پمپ
- کاهش دبی انتقال سیال
- کارکرد نامنظم دیافراگم
- افزایش مصرف هوای فشرده
- افت فشار خروجی
- توقف موقت و راه اندازی مجدد پس از گرم شدن
- صدای غیرعادی از اگزوز
اگر این علائم در مراحل اولیه بررسی شوند، معمولاً بدون نیاز به تعمیرات سنگین قابل رفع هستند.

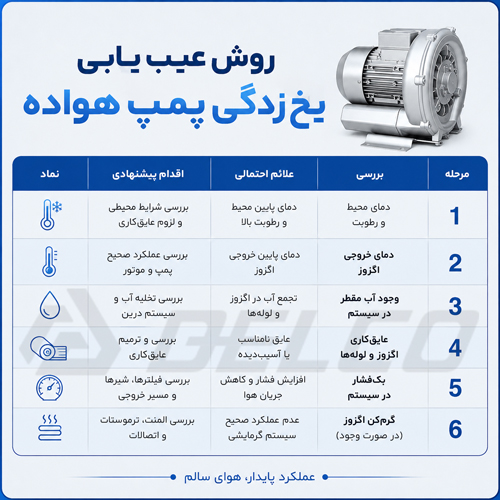

روش عیب یابی یخ زدگی پمپ هواده
برای پیدا کردن علت اصلی، بهتر است به صورت مرحله ای عمل کنید. ابتدا کیفیت هوای فشرده بررسی شود. وجود آب داخل فیلتر، شیلنگ یا رگلاتور نشان می دهد که سیستم خشک کن هوا عملکرد مناسبی ندارد. در مرحله بعد، فشار ورودی پمپ اندازه گیری شود. فشار بیش از حد یا نوسان شدید آن می تواند یکی از دلایل یخ زدگی باشد. سپس وضعیت صدا خفه کن، شیر هوا و مسیر خروج هوا بررسی شود. در ادامه، میزان مصرف هوای فشرده هم باید کنترل شود؛ چون افزایش غیر عادی مصرف هوا می تواند نشانه خرابی شیر هوای پمپ یا نشتی در مدار پنوماتیک باشد. اگر کارخانه از روتس بلوئر برای تأمین هوای فرآیند یا از ساید چنل در سیستم های هوادهی استفاده می کند، عملکرد این تجهیزات هم باید بررسی شود؛ چون افت فشار، وجود رطوبت در شبکه یا ناپایداری هوای فشرده می تواند بر عملکرد پمپ هواده تأثیر بگذارد. استفاده از گیج فشار، دماسنج مادون قرمز و بازدید دوره ای تجهیزات هوای فشرده، عیب یابی را سریع تر و دقیق تر کرده و از توقف ناگهانی خط تولید جلوگیری می کند.
راهکار جلوگیری از یخ زدگی اگزوز پمپ هواده
برطرف کردن یخ زدگی اگزوز پمپ هواده تنها به پاک کردن برفک یا تعویض صدا خفه کن محدود نمی شود. اگر علت اصلی برطرف نشود، این مشکل دوباره تکرار خواهد شد. در بیشتر کارخانه ها، اجرای چند اقدام ساده در سیستم هوای فشرده می تواند از توقف های ناخواسته جلوگیری کند.
استفاده از درایر مناسب برای هوای فشرده پمپ هواده
اولین و مهم ترین راهکار، حذف رطوبت از هوای فشرده است. استفاده از درایر تبریدی یا جذبی باعث می شود بخار آب قبل از ورود به شبکه حذف شود و احتمال تشکیل یخ در اگزوز به حداقل برسد. در کارخانه هایی که پمپ هواده به صورت ۲۴ ساعته کار می کند، استفاده از درایر استاندارد یک هزینه اضافی نیست؛ بلکه سرمایه گذاری برای کاهش خرابی تجهیزات و مصرف هوای فشرده محسوب می شود.
نصب آبگیر و فیلتر مناسب قبل از پمپ هواده
حتی اگر کمپرسور مجهز به درایر باشد، باز هم مقداری رطوبت و ذرات معلق ممکن است وارد خط هوای فشرده شوند. نصب یک فیلتر رطوبت گیر در نزدیکی پمپ هواده باعث می شود آب و ذرات باقی مانده قبل از ورود به شیر هوا جدا شوند. بازدید دوره ای و تخلیه کندانس فیلتر هم اهمیت زیادی دارد؛ چون فیلتر اشباع شده عملاً عملکرد مؤثری نخواهد داشت.
تنظیم صحیح فشار کاری پمپ هواده
در بیشتر خطوط تولید، فشار کمپرسور بدون توجه به نیاز واقعی پمپ تنظیم می شود. این کار علاوه بر افزایش مصرف انرژی، احتمال یخ زدگی را هم بیشتر می کند. بهتر است فشار هوای ورودی پمپ هواده مطابق مشخصات فنی سازنده تنظیم شود. افزایش فشار همیشه به معنای افزایش راندمان نیست و در بیشتر موارد تنها باعث افزایش تعداد سیکل ها، مصرف هوای بیشتر و افت دمای شدید تر می شود.
سرویس دوره ای شیر هوای پمپ هواده
شیر هوا قلب سیستم پنوماتیکی پمپ هواده است. هرگونه آلودگی، سایش یا خرابی در این قسمت باعث افزایش مصرف هوای فشرده و ایجاد افت دمای بیشتر خواهد شد.
در برنامه سرویس دوره ای بهتر است موارد زیر بررسی شوند:
- وضعیت اسپول شیر هوا
- سلامت اورینگ ها
- تمیزی کانال های عبور هوا
- نشتی داخلی شیر
- روان بودن حرکت قطعات
سرویس به موقع این بخش می تواند از بیشتر توقف های ناگهانی جلوگیری کند.
انتخاب ظرفیت مناسب پمپ هواده
اگر پمپ هواده دائماً در حداکثر ظرفیت خود کار کند، مصرف هوای فشرده افزایش پیدا کرده و احتمال یخ زدگی بیشتر می شود.
در زمان انتخاب پمپ باید پارامتر هایی مانند:
- دبی واقعی سیال
- فشار خروجی
- ویسکوزیته
- ارتفاع انتقال
- طول مسیر لوله کشی
- ساعات کارکرد روزانه
- به صورت دقیق بررسی شوند.
در بیشتر پروژه ها، استفاده از پمپی که کمی ظرفیت بالاتری دارد، باعث کاهش تعداد سیکل، مصرف کمتر هوا و افزایش عمر دیافراگم خواهد شد.
آیا گرم کردن اگزوز پمپ هواده راهکار مناسبی است؟
بعضی اپراتور ها زمانی که روی اگزوز پمپ هواده برفک مشاهده می کنند، با استفاده از هیتر، آب گرم یا حتی شعله سعی می کنند یخ را از بین ببرند. این کار شاید به صورت موقت مسیر خروج هوا را باز کند، اما مشکل اصلی را برطرف نمی کند. اگر رطوبت همچنان وارد سیستم شود، یخ دوباره تشکیل خواهد شد. علاوه بر این، استفاده از حرارت مستقیم ممکن است باعث آسیب به قطعات پلاستیکی، آب بندی ها و صدا خفه کن شود. راهکار اصولی همیشه حذف رطوبت، تنظیم فشار و رفع علت اصلی است، نه گرم کردن موقت اگزوز. به عنوان مثال در بیشتر واحد های صنعتی که از ساید چنل گرینکو استفاده می کنند، حذف رطوبت از سیستم هوای فشرده بسیار مؤثر تر از گرم کردن اگزوز پمپ هواده برای جلوگیری از یخ زدگی و حفظ راندمان تجهیزات است.
اشتباهات رایج هنگام رفع یخ زدگی پمپ هواده
یکی از دلایل تکرار این مشکل، اقداماتی است که بدون بررسی فنی انجام می شوند.
رایج ترین اشتباهات عبارت اند از:
- افزایش بیش از حد فشار کمپرسور
- تعویض صدا خفه کن بدون بررسی کیفیت هوای فشرده
- حذف دائمی صدا خفه کن
- استفاده از پمپ کوچک تر از نیاز واقعی
- سرویس نکردن کمپرسور و درایر
- بی توجهی به نشتی های شبکه هوای فشرده
این موارد ممکن است در کوتاه مدت مشکل را کمتر نشان دهند، اما در بلند مدت هزینه تعمیرات را افزایش می دهند. تجربه بهره برداری از روتس بلوئر روبوسکی نشان می دهد که نادیده گرفتن کیفیت هوای فشرده و سرویس دوره ای تجهیزات، می تواند باعث افزایش خرابی و توقف فرآیند شود.
برنامه نگهداری پمپ هواده برای جلوگیری از یخ زدگی
بیشتر کارخانه هایی که خرابی کمی در پمپ هواده دارند، برنامه مشخصی برای نگهداری پیشگیرانه اجرا می کنند. در این برنامه معمولاً موارد زیر بررسی می شود:
- کنترل فشار هوای ورودی
- تخلیه روزانه کندانس کمپرسور
- بررسی عملکرد درایر
- تمیز کردن یا تعویض صدا خفه کن
- کنترل صدای پمپ
- بررسی نشتی هوای فشرده
- بازدید شیر هوا
- کنترل وضعیت دیافراگم ها
ثبت نتایج این بازدید ها باعث می شود تغییرات عملکرد پمپ قبل از ایجاد خرابی جدی شناسایی شود.
نکات مهم انتخاب پمپ هواده برای جلوگیری از یخ زدگی
پیشگیری از یخ زدگی تنها به نگهداری محدود نمی شود؛ انتخاب درست پمپ هواده هم اهمیت زیادی دارد. قبل از خرید باید به موارد زیر توجه شود:
- ظرفیت واقعی انتقال سیال
- نوع سیال و میزان خورندگی آن
- فشار هوای موجود در کارخانه
- کیفیت شبکه هوای فشرده
- ساعات کارکرد روزانه
- امکان دسترسی به قطعات یدکی
- کیفیت شیر هوای پمپ
- خدمات پس از فروش
انتخاب پمپ صرفاً بر اساس قیمت می تواند در آینده هزینه های زیادی بابت تعمیرات، مصرف هوای فشرده و توقف تولید ایجاد کند.
جلوگیری از توقف خط تولید بر اثر یخ زدگی پمپ هواده
در بسیاری از کارخانه ها، پمپ هواده بخشی از یک فرآیند پیوسته است. توقف این تجهیز می تواند باعث خوابیدن کل خط تولید، کاهش کیفیت محصول یا توقف انتقال مواد اولیه شود.
برای جلوگیری از این اتفاق، پیشنهاد می شود:
- کیفیت هوای فشرده به صورت دوره ای کنترل شود.
- فشار ورودی مطابق دستورالعمل سازنده تنظیم شود.
- از درایر و آبگیر مناسب استفاده شود.
- سرویس های پیشگیرانه طبق برنامه انجام شود.
در خطوط حساس، یک پمپ رزرو در نظر گرفته شود تا در صورت بروز مشکل، فرآیند تولید متوقف نشود. اجرای این اقدامات علاوه بر کاهش خرابی، هزینه های تعمیرات و مصرف انرژی را هم به میزان قابل توجهی کاهش می دهد. یخ زدگی اگزوز پمپ هواده معمولاً نتیجه وجود رطوبت در هوای فشرده، تنظیم نبودن فشار کاری، انتخاب نادرست ظرفیت پمپ یا خرابی شیر هوا است. اگر چه تشکیل برفک روی اگزوز در ابتدا ممکن است ساده به نظر برسد، اما ادامه این وضعیت می تواند باعث کاهش دبی، افزایش مصرف هوای فشرده، خرابی قطعات پنوماتیکی و توقف خط تولید شود.
بهترین راهکار، حذف رطوبت از شبکه هوای فشرده، استفاده از درایر و آبگیر مناسب، تنظیم درست فشار، سرویس منظم شیر هوا و انتخاب پمپ هواده متناسب با شرایط واقعی فرآیند است. رعایت این نکات نه تنها عمر تجهیزات را افزایش می دهد، بلکه هزینه های تعمیرات و زمان توقف تولید را هم به حداقل می رساند. اگر قصد خرید، تعویض یا عیب یابی پمپ هواده را دارید، کارشناسان ما در دلکو صنعت با بررسی نوع سیال، ظرفیت مورد نیاز، فشار کاری و شرایط بهره برداری، می توانند مناسب ترین مدل را برای پروژه شما پیشنهاد دهند تا سیستم انتقال سیال با حداکثر راندمان و کمترین میزان توقف به کار خود ادامه دهد.
