کد خطای موتور ولوو پنتا؛ راهنمای تخصصی عیب‌ یابی EMS، SPN و FMI

کد خطای موتور ولوو پنتا؛ راهنمای تخصصی عیب‌ یابی EMS، SPN و FMI

اگر دیزل ژنراتور ولوو پنتا هنگام کار خطای SPN 100 نشان دهد، اولین کار نباید تعویض سنسور فشار روغن باشد. این کد ممکن است به افت واقعی فشار روغن مربوط باشد یا فقط نشان دهد که ECU سیگنال نامعتبر از سنسور دریافت کرده است. تفاوت میان این دو حالت می تواند از تعویض یک سنسور ساده تا جلوگیری از آسیب یاتاقان و میل لنگ موتور متغیر باشد. به همین دلیل، خواندن کد خطای موتور دیزل ژنراتور ولوو پنتا فقط اولین مرحله عیب یابی است. تعمیرکار باید بداند ECU چه پارامتری را غیرعادی تشخیص داده، نوع خطا چیست و موتور هنگام ثبت خطا در چه شرایطی کار می کرده است. مبنای این متن مستندات رسمی و فنی Volvo Penta EMS 2 برای موتورهای صنعتی و دیزل ژنراتوری، به ویژه خانواده TAD13، و اسناد مرتبط با سیستم های EMS، CAN SAE J1939 و DCU است.

ساختار کد خطای موتور ولوو پنتا

در بسیاری از موتورهای الکترونیکی ولوو پنتا، خطا به شکل SPN و FMI روی DCU، کنترلر ژنراتور یا ابزار دیاگ نمایش داده می شود.

• SPN یا Suspect Parameter Number مشخص می کند ایراد مربوط به کدام پارامتر است.
• FMI یا Failure Mode Identifier نوع خرابی را نشان می دهد.

برای مثال:

SPN 100 / FMI 1
SPN 100 مربوط به فشار روغن موتور است و FMI 1 یعنی مقدار اندازه گیری شده پایین تر از محدوده قابل قبول است.
اما اگر همین SPN همراه FMI مربوط به مدار باز، اتصال کوتاه یا ولتاژ غیرعادی ظاهر شود، مسیر عیب یابی باید به سمت سنسور و سیم کشی برود، نه سیستم روغن کاری. در مستندات Volvo Penta سیستم Diagnostic Function برای تشخیص خرابی، حفاظت موتور و کمک به Fault Tracing طراحی شده است. در خطاهای جدی نیز EMS می تواند توان موتور دیزل ژنراتور را کاهش دهد یا بسته به تنظیمات حفاظتی فرمان Shutdown صادر کند.

مهم ترین SPN موتور ولوو پنتا

مهم ترین SPN موتور ولوو پنتا به تکنسین کمک می کند خطاهای ثبت شده در سیستم کنترل موتور را سریع تر دسته بندی و بررسی کند. شناخت ساختار کدهای SPN در کنار اطلاعات عیب یابی، مسیر تشخیص ایراد را دقیق تر می کند و از تعویض غیرضروری قطعات جلوگیری می شود. در جدول زیر می توانید مهم ترین کدهای SPN موتور Volvo Penta را به صورت منظم بررسی کنید و برای تحلیل خطا، سرویس و تعمیر موتور  از آن استفاده کنید.

این کدها در خانواده های مختلف موتور ممکن است با جزئیات متفاوت نمایش داده شوند. به همین دلیل Volvo Penta توصیه می کند Manual صحیح بر اساس Product Number و Serial Number موتور انتخاب شود.

جدول چند خطای رایج ولوو پنتا

جدول چند خطای رایج ولوو پنتا می تواند برای عیب یابی اولیه موتور و تشخیص سریع تر مسیر بررسی مفید باشد. مشاهده منظم خطاها در کنار توضیح مختصر هر مورد، به تکنسین کمک می کند بررسی سیستم را هدفمندتر انجام دهد و از آزمون وخطای غیرضروری جلوگیری کند. در جدول زیر تعدادی از خطاهای رایج موتور Volvo Penta به صورت دسته بندی شده آورده شده اند تا روند تشخیص، سرویس و تعمیر ساده تر شود.

SPN 100؛ خطایی که باید جدی گرفته شود

در موتورهای دیزل ژنراتوری، فشار روغن از پارامترهای حفاظتی اصلی است. اگر SPN 100 به علت افت واقعی فشار روغن ثبت شده باشد، ادامه کار موتور تحت بار می تواند آسیب جدی ایجاد کند. سطح روغن، کیفیت روغن، فیلتر، پمپ روغن و سیستم کنترل فشار باید بررسی شوند.
در مقابل، اگر FMI به خرابی مدار سنسور اشاره کند، بررسی Wiring Harness، کانکتور، تغذیه سنسور و خود سنسور در اولویت است. نکته مهم این است که برای Low Oil Pressure بهتر است فشار واقعی با گیج مکانیکی مستقل اندازه گیری شود. تعویض سنسور بدون اندازه گیری فشار واقعی، روش مطمئنی برای عیب یابی نیست.

SPN 110؛ خطای دمای آب موتور

کد SPN 110 می تواند ناشی از خرابی سنسور دمای Coolant یا افزایش واقعی دمای موتور باشد. در افزایش دمای واقعی، باید سطح مایع خنک کننده، رادیاتور، ترموستات، واترپمپ، Charge Air Cooler و جریان هوای اطراف ژنراتور بررسی شود. در دیزل ژنراتورها بارها دیده می شود که موتور سالم است اما طراحی نامناسب تهویه اتاق ژنراتور باعث برگشت هوای گرم خروجی رادیاتور به سمت ورودی می شود. نتیجه همان چیزی است که ECU گزارش می کند: افزایش دمای Coolant. پس هر خطای Over Temperature الزاماً از خرابی داخلی موتور نیست.

SPN 94؛ مشکل فشار سوخت

در خطای فشار سوخت باید میان خرابی سنسور و افت واقعی فشار تفکیک ایجاد کرد. گرفتگی فیلتر سوخت، ورود هوا از اتصالات سمت مکش، گرفتگی Pre-filter، مشکل Feed Pump یا آلودگی مخزن می توانند باعث افت فشار شوند. یکی از اشتباهات رایج در تعمیر موتورهای دیزل این است که با مشاهده خطای Fuel Pressure، تعمیرکار مستقیماً سراغ انژکتورها یا ECU می رود. در حالی که یک فیلتر سوخت اشباع شده می تواند علت اصلی باشد.

SPN 97؛ آب در گازوئیل

وقتی SPN 97 ثبت می شود، Water Separator و کیفیت گازوئیل باید بررسی شوند. در سایت هایی که سوخت مدت زیادی در مخزن ذخیره می شود، تجمع آب در کف مخزن و ایجاد رسوب موضوع عجیبی نیست. اگر این خطا مرتب تکرار می شود، فقط تخلیه Water Separator کافی نیست و خود مخزن باید بررسی شود. وجود مداوم آب در سوخت می تواند عمر فیلترها و اجزای سیستم تزریق را کاهش دهد.

SPN 153؛ فشار بالای کارتل

SPN 153 از آن دسته کدهایی است که ارزش تشخیصی بالایی دارد. اگر فشار Crankcase بالا باشد، ابتدا Breather و مسیر تهویه کارتل بررسی می شود. اگر گرفتگی وجود نداشته باشد، افزایش Blow-by می تواند ناشی از فرسایش رینگ، پیستون یا جداره سیلندر باشد. در چنین شرایطی تعویض سنسور فشار کارتل بدون بررسی وضعیت مکانیکی موتور می تواند باعث از دست رفتن سرنخ اصلی خرابی شود.

SPN 158؛ ولتاژ باتری و تغذیه EMS

افت ولتاژ هنگام استارت یا ضعف اتصال منفی موتور می تواند چندین کد مختلف ایجاد کند. باتری، کابل مثبت و منفی، آلترناتور، اتصال بدنه و ولتاژ هنگام Cranking باید بررسی شوند. قبل از متهم کردن ECU، اندازه گیری ولتاژ واقعی یکی از ساده ترین و ارزان ترین تست هاست.
SPN 636 و SPN 637؛ موتور استارت می خورد اما روشن نمی شود SPN 636 به سنسور موقعیت میل سوپاپ و SPN 637 به سنسور فلایویل و دور موتور مربوط است. خرابی یا قطع سیگنال این سنسورها می تواند باعث دیر روشن شدن، استارت طولانی یا روشن نشدن موتور شود. در چنین شرایطی، سنسور فوراً تعویض نمی شود. ابتدا کانکتور، فاصله سنسور، Wiring Harness، آلودگی محل نصب و کیفیت سیگنال بررسی می شود.

SPN 651 تا 656؛ خطای انژکتورها

SPNهای 651 تا 656 مربوط به انژکتور سیلندرهای 1 تا 6 هستند. اما مشاهده کد Injector الزاماً به معنی خرابی خود انژکتور نیست. اشکال Wiring، افت فشار سوخت، تنظیم نبودن Valve Clearance یا کاهش Compression همان سیلندر نیز می تواند علائم مشابه ایجاد کند. در تعمیر اصولی، قبل از سفارش انژکتور باید علت از طریق تست الکتریکی، بررسی فشار سوخت، Compression و وضعیت مکانیکی سیلندر مشخص شود.

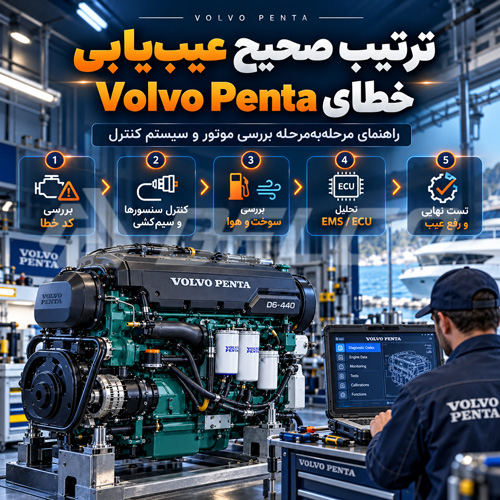

ترتیب صحیح عیب یابی خطای Volvo Penta

هنگام مشاهده خطا، ابتدا کد کامل SPN و FMI ثبت شود. سپس شرایط موتور در لحظه خطا شامل دور، بار، دمای آب، فشار روغن و ولتاژ بررسی شود. بعد از آن باید مشخص شود پارامتر موردنظر واقعاً خارج از محدوده است یا ECU اطلاعات اشتباه دریافت می کند. سپس Wiring Harness، سوکت ها، تغذیه سنسور و اتصال بدنه بررسی می شوند. تعویض سنسور یا ECU باید بعد از این مراحل انجام شود، نه قبل از آن. پاک کردن Fault Code هم به معنی رفع خرابی نیست. اگر علت اصلی باقی مانده باشد، کد بعد از راه اندازی مجدد دوباره ثبت می شود.

آیا همه موتورهای ولوو کد یکسان دارند؟

خیر.
Volvo Penta طی سال ها از نسل های مختلف EMS، ECU، DCU و DCU2 استفاده کرده است. برای مثال در برخی موتورهای جدیدتر نظیر TWD1644GE از EMS 2.3 و CAN SAE J1939 استفاده شده است. بنابراین نمی توان جدول مربوط به یک TAD1341GE را بدون بررسی روی TAD843GE یا TWD1644GE اعمال کرد. برای تشخیص دقیق باید مدل موتور، Serial Number، نوع ECU و متن کامل Alarm مشخص باشد.

کد خطای موتور ولوو پنتا نام قطعه خراب را اعلام نمی کند؛ این کد نقطه شروع عیب یابی است. برای تشخیص درست باید SPN، FMI، مدل موتور، شرایط کار و پارامترهای واقعی موتور همزمان بررسی شوند. تعویض مستقیم سنسور، انژکتور یا ECU صرفاً بر اساس نام خطا می تواند هزینه تعمیر را بالا ببرد و زمان توقف ژنراتور را بیشتر کند. برای بررسی خطاهای موتور Volvo Penta و دیزل ژنراتور ولوو، می توانید مدل دقیق موتور، تصویر پلاک و کد SPN/FMI را برای کارشناسان دلکو صنعت ارسال کنید تا مسیر عیب یابی و قطعه موردنیاز دقیق تر مشخص شود.
