ژنراتور روشن است اما برق تولید نمی کند؛ علت چیست؟
یکی از مشکلاتی که ممکن است در زمان استفاده از ژنراتور رخ دهد، روشن بودن موتور دستگاه اما نداشتن خروجی برق است. در این شرایط، بخش مکانیکی ژنراتور مانند موتور دیزلی یا گازسوز به کار خود ادامه می دهد، اما آلترناتور نمی تواند ولتاژ مورد نیاز را تولید یا به تجهیزات مصرف کننده منتقل کند. این مشکل در پروژه های صنعتی، کارگاه ها، ساختمان ها و مراکزی که به برق اضطراری وابسته هستند، می تواند باعث توقف فعالیت و ایجاد خسارت شود. برخلاف تصور بیشتر کاربران، روشن شدن ژنراتور به معنی سالم بودن کامل دستگاه نیست. تولید برق به هماهنگی چند بخش مختلف مثل آلترناتور، سیستم تحریک، رگولاتور ولتاژ، اتصالات الکتریکی، تابلو کنترل و مدار خروجی وابسته است. خرابی هر کدام از این قسمت ها می تواند باعث شود generator روشن باشد اما برق مناسبی در خروجی وجود نداشته باشد.
در زمان بروز این مشکل، تعویض قطعات بدون بررسی دقیق معمولاً هزینه های اضافی ایجاد می کند. ابتدا باید مشخص شود ایراد از بخش تولید برق است یا از مسیر انتقال و کنترل.
چرا ژنراتور روشن است اما برق تولید نمی کند؟
ژنراتور از دو بخش اصلی تشکیل شده است: موتور محرک که انرژی مکانیکی ایجاد می کند. آلترناتور که این انرژی مکانیکی را به انرژی الکتریکی تبدیل می کند. ممکن است موتور ژنراتور به درستی روشن شود و حتی دور نامی خود را حفظ کند، اما به خاطر وجود مشکل در بخش تولید یا کنترل برق، خروجی مناسبی ایجاد نشود. دلایل این مشکل می تواند از یک ایراد ساده مانند قطع بودن کلید خروجی تا خرابی قطعات مهمی مانند AVR یا سیم پیچ آلترناتور متفاوت باشد.
در عیب یابی ژنراتوری که روشن است اما برق تولید نمی کند، بهتر است بررسی از بخش های ساده تر شروع شود. ابتدا وضعیت کلید اصلی خروجی، فیوز ها، کابل های اتصال و ترمینال های آلترناتور کنترل شود. شل شدن یک اتصال یا عمل کردن کلید حفاظتی می تواند باعث شود ژنراتور در ظاهر کاملاً عادی کار کند اما ولتاژی به مصرف کننده نرسد.
اگر مسیر خروجی سالم باشد، باید ولتاژ دو سر ژنراتور اندازه گیری شود. پایین بودن شدید یا صفر بودن ولتاژ می تواند به خرابی رگولاتور ولتاژ اتوماتیک یا AVR، از بین رفتن مغناطیس پسماند آلترناتور، اشکال در مدار تحریک، خرابی دیود های گردان یا آسیب سیم پیچ ها مربوط باشد. در ژنراتور های دارای سیستم تحریک مستقل، وضعیت اکسایتر هم باید بررسی شود. سرعت موتور هم اهمیت دارد. اگر دور موتور از مقدار نامی پایین تر باشد، فرکانس و ولتاژ خروجی افت می کند و ممکن است سیستم حفاظتی اجازه تحویل برق را ندهد. برای مثال در یک ژنراتور 50 هرتز، افت محسوس دور موتور می تواند مستقیماً روی کیفیت برق خروجی اثر بگذارد. به همین خاطر قبل از تعویض AVR یا باز کردن آلترناتور، اندازه گیری ولتاژ، فرکانس و دور موتور می تواند از هزینه های تعمیر غیر ضروری جلوگیری کند.
مهم ترین دلایل برق ندادن ژنراتور
وقتی این دستگاه روشن می شود اما در خروجی برق وجود ندارد، الزاماً مشکل از موتور دستگاه نیست. در بسیاری از موارد، موتور با دور مناسب کار می کند اما بخش تولید، تحریک یا انتقال برق دچار ایراد شده است. این وضعیت در دیزل ژنراتور، ژنراتور های گازسوز و موتور برق های بنزینی دیده می شود و اگر عیب یابی بدون ترتیب انجام شود، ممکن است قطعات سالمی مثل AVR یا آلترناتور بدون دلیل تعویض شوند.
- خرابی یا تنظیم نبودن AVR ژنراتور
یکی از رایج ترین دلایل تولید نکردن برق توسط generator، مشکل در رگولاتور اتوماتیک ولتاژ است. وظیفه AVR کنترل ولتاژ خروجی و تنظیم جریان تحریک آلترناتور است. اگر این قطعه خراب شود، ممکن است:
ولتاژ خروجی صفر شود.
ولتاژ نوسان داشته باشد.
ولتاژ کمتر یا بیشتر از مقدار استاندارد باشد.
خرابی AVR ممکن است در اثر نوسان برق، اتصال کوتاه، افزایش دما یا اشتباه در سیم بندی ایجاد شود.
- از بین رفتن تحریک اولیه آلترناتور
آلترناتور برای تولید برق نیاز به میدان مغناطیسی دارد. اگر تحریک اولیه از بین برود، generator روشن می شود اما ولتاژ خروجی ایجاد نمی کند. این مشکل ممکن است پس از مدت طولانی خاموش بودن دستگاه یا انجام تعمیرات الکتریکی اتفاق بیفتد. در بعضی مدل ها با انجام عملیات فلشینگ یا تحریک مجدد می توان مشکل را برطرف کرد، اما این کار باید توسط فرد متخصص انجام شود؛ چون اتصال اشتباه می تواند به AVR یا سیم پیچ آسیب بزند.
- خرابی سیم پیچ آلترناتور
سیم پیچ های آلترناتور وظیفه تولید انرژی الکتریکی را دارند. آسیب دیدن این بخش یکی از جدی ترین دلایل برق ندادن این دستگاه است.
عوامل خرابی سیم پیچ شامل:
- اضافه بار طولانی مدت
- افزایش دمای بیش از حد
- اتصال کوتاه
- ورود رطوبت
- نگهداری نامناسب است.
برای تشخیص این مشکل معمولاً تست مقاومت سیم پیچ، تست عایقی و بررسی تخصصی آلترناتور انجام می شود.
- قطع بودن کلید خروجی یا مشکل در تابلو برق
گاهی مشکل از خود این دستگاه نیست و برق تولید می شود اما به مصرف کننده نمی رسد.
مواردی که باید بررسی شوند:
وضعیت کلید اصلی خروجی
فیوز ها
کنتاکتور ها
ترمینال ها
کابل های خروجی
در بیشتر پروژه ها، شل شدن یک اتصال یا خرابی یک کلید می تواند باعث قطع کامل برق خروجی شود.
- پایین بودن دور موتور ژنراتور
آلترناتور برای تولید برق با فرکانس مناسب باید با سرعت مشخصی بچرخد. اگر دور موتور پایین باشد، ولتاژ و فرکانس خروجی دچار مشکل می شود.
دلایل کاهش دور موتور:
مشکل در سیستم سوخت رسانی
خرابی گاورنر
گرفتگی فیلتر سوخت
کمبود توان موتور هستند.
برای مثال در یک دیزل ژنراتور، اگر موتور نتواند دور ثابت مورد نیاز آلترناتور را حفظ کند، کیفیت برق خروجی کاهش پیدا می کند.
- خرابی دیود های روتاری آلترناتور
در بیشتر آلترناتور ها، دیود های چرخان وظیفه تبدیل جریان AC به DC برای تحریک روتور را دارند.
خرابی این دیود ها می تواند باعث شود:
ولتاژ خروجی ایجاد نشود.
ولتاژ کاهش پیدا کند.
عملکرد generator ناپایدار شود.
بررسی این قطعات نیازمند باز کردن بخش هایی از آلترناتور و انجام تست تخصصی است.

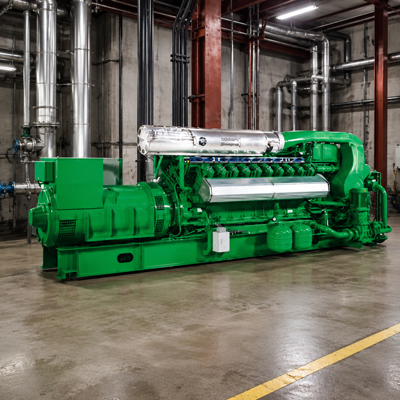

روش تشخیص علت برق ندادن ژنراتور
وقتی این دستگاه روشن می شود اما ولتاژی در خروجی ندارد، پیدا کردن علت فقط با بررسی آلترناتور امکان پذیر نیست. روش تشخیص علت برق ندادن generator باید از بخش های ساده مانند کلید خروجی و اتصالات شروع شود و سپس به مدار تحریک، AVR و سیم پیچ ها برسد. این ترتیب عیب یابی کمک می کند تعمیرکار بدون تعویض بی دلیل قطعات، محل اصلی خرابی را سریع تر پیدا کند. در مرحله اول باید دور کاری دستگاه بررسی شود، چون اگر موتور دیزلی نتواند دور نامی مورد نیاز آلترناتور را تأمین و ثابت نگه دارد، فرکانس و ولتاژ خروجی هم از محدوده استاندارد خارج می شود. پس از اطمینان از دور موتور، وضعیت کلید اصلی، فیوز ها، مدار شکن، کابل ها و ترمینال های خروجی کنترل می شود.
برای عیب یابی صحیح، بهتر است بررسی ها مرحله به مرحله انجام شود.
- بررسی ولتاژ خروجی
ابتدا باید با مولتی متر یا تجهیزات اندازه گیری مناسب، ولتاژ خروجی ترمینال های ژنراتور بررسی شود. اگر ولتاژ صفر باشد، احتمال مشکل در سیستم تحریک، AVR یا آلترناتور بیشتر است.
- بررسی فرکانس خروجی
فرکانس خروجی باید متناسب با سرعت موتور باشد. کاهش فرکانس می تواند نشان دهنده پایین بودن دور موتور باشد.
- کنترل وضعیت AVR
اتصالات AVR، ولتاژ ورودی و خروجی آن باید بررسی شود. در صورت خرابی، معمولاً تعویض یا تعمیر تخصصی مورد نیاز است.
- بررسی سیم پیچ ها
با استفاده از مگا اهم متر و تجهیزات تست عایقی می توان وضعیت سیم پیچ ها را بررسی کرد. مقاومت غیر عادی یا کاهش عایق نشان دهنده وجود مشکل در سیم پیچ است.

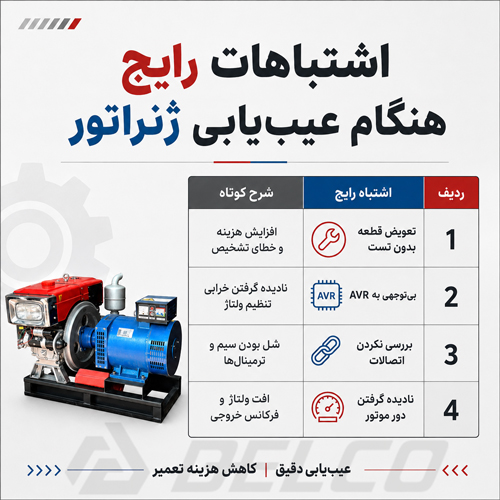

اشتباهات رایج هنگام عیب یابی ژنراتور
عیب یابی این دستگاه زمانی نتیجه دقیق می دهد که بررسی ها با ترتیب مشخص و براساس اندازه گیری انجام شوند. یکی از خطا های رایج این است که تعمیرکار بدون تست اولیه، مستقیماً سراغ تعویض AVR، سنسور ها یا قطعات آلترناتور می رود. در حالی که بیشتر مشکلات ژنراتور ممکن است از موارد ساده تری مانند شل بودن اتصالات، افت دور موتور، خرابی فیوز، تنظیم نبودن ولتاژ یا ایراد در مدار فرمان ایجاد شوند. همین موضوع می تواند زمان تعمیر و هزینه نگهداری دستگاه را به شکل محسوسی افزایش دهد. عیب یابی در ژنراتور گازسوز هم نباید فقط به بخش الکتریکی محدود شود. فشار نامناسب گاز، اختلال در سیستم جرقه، نوسان دور موتور یا تنظیم نبودن نسبت سوخت و هوا می تواند عملکرد آلترناتور و کیفیت برق خروجی را تحت تأثیر قرار دهد. از طرف دیگر، اندازه گیری نکردن ولتاژ و فرکانس قبل و بعد از اعمال بار، یکی دیگر از اشتباهاتی است که تشخیص علت خرابی را دشوار می کند.
تعویض سریع AVR بدون بررسی علت خرابی
بیشتر کاربران تصور می کنند هر مشکل ولتاژ مربوط به AVR است، اما گاهی خرابی از سیم پیچ، دیود یا سیستم تحریک ایجاد شده است.
بررسی نکردن بار مصرفی
اتصال بار بیش از ظرفیت ژنراتور می تواند باعث افت شدید ولتاژ شود. قبل از هر اقدامی باید میزان بار بررسی شود.
بی توجهی به سرویس دوره ای
عدم بررسی باتری، سوخت، اتصالات و سیستم کنترل می تواند احتمال خرابی های ناگهانی را افزایش دهد.
چگونه از مشکل برق ندادن ژنراتور جلوگیری کنیم؟
برای افزایش اطمینان عملکرد این دستگاه، رعایت موارد زیر ضروری است:
- انجام سرویس های دوره ای طبق ساعت کارکرد
- بررسی سلامت باتری و سیستم استارت
- کنترل اتصالات الکتریکی
- تست دوره ای عملکرد ژنراتور زیر بار
- جلوگیری از کارکرد طولانی با اضافه بار
- بررسی وضعیت AVR و آلترناتور
در پروژه های حساس مثل کارخانه ها، بیمارستان ها و مراکز داده، تست منظم generator اهمیت بیشتری دارد؛ چون خرابی دستگاه در زمان قطع برق می تواند خسارت زیادی ایجاد کند. روشن بودن این دستگاه اما نداشتن برق خروجی معمولاً به خاطر مشکل در بخش تولید یا کنترل برق اتفاق می افتد. خرابی AVR، از بین رفتن تحریک آلترناتور، آسیب سیم پیچ، مشکلات تابلو برق و کاهش دور موتور از مهم ترین دلایل این ایراد هستند.
برای رفع این مشکل باید ابتدا منبع خرابی مشخص شود و سپس تعمیر یا تعویض قطعه انجام گیرد. نگهداری اصولی، سرویس منظم و بررسی دوره ای تجهیزات می تواند از بسیاری از خرابی های ناگهانی جلوگیری کند. کارشناسان ما در دلکو صنعت با ارائه مشاوره فنی در زمینه انتخاب، تأمین و عیب یابی ژنراتور صنعتی، به مجموعه ها کمک می کنند تا متناسب با شرایط کاری خود، تجهیزات مناسب و قابل اطمینان انتخاب کنند.
