جک هیدرولیک چیست؟ انواع، کاربرد و نحوه عملکرد

جک هیدرولیک چیست؟ انواع، کاربرد و نحوه عملکرد

وقتی در یک دستگاه صنعتی نیاز است چند صد کیلوگرم تا چندین تن نیرو به صورت کنترل شده برای بلند کردن، فشار دادن، کشیدن یا جابه جایی یک قطعه ایجاد شود، استفاده از موتور و مکانیزم های مکانیکی همیشه انتخاب مناسبی نیست. در چنین شرایطی جک هیدرولیک با تبدیل فشار روغن به حرکت خطی، می تواند نیروی بالایی را در ابعاد نسبتاً جمع وجور ایجاد کند. به همین دلیل این تجهیز در پرس های صنعتی، ماشین آلات راهسازی، خطوط فولاد، تجهیزات معدنی، بالابرها، دستگاه های تزریق، ماشین آلات تولیدی و سیستم های جابه جایی سنگین کاربرد گسترده ای دارد. با این حال، انتخاب جک فقط با مشخص کردن تناژ یا کورس انجام نمی شود. فشار کاری، قطر پیستون، قطر شفت، طول کورس، سرعت حرکت، نوع نصب، شرایط محیطی و نحوه وارد شدن بار همگی بر عملکرد و طول عمر سیلندر اثر دارند. اگر این پارامترها درست انتخاب نشوند، مشکلاتی مانند نشتی، خم شدن شفت، افت نیرو یا خرابی زودهنگام پکینگ ها ایجاد می شود. بنابراین پیش از خرید جک هیدرولیک باید مشخصات واقعی دستگاه و شرایط کاری آن به دقت بررسی شود.



جک هیدرولیک چیست؟

جک هیدرولیک یا سیلندر هیدرولیک (Hydraulic Cylinder) یک عملگر خطی است که انرژی فشاری روغن هیدرولیک را به نیرو و حرکت مکانیکی تبدیل می کند. روغن تحت فشار وارد محفظه سیلندر شده و با اعمال فشار روی سطح پیستون باعث حرکت آن می شود. شفت متصل به پیستون نیز این حرکت را به بخش مکانیکی دستگاه منتقل می کند. در بازار ایران اصطلاح «جک هیدرولیک» برای طیف گسترده ای از سیلندرهای صنعتی استفاده می شود؛ در حالی که در برخی کاربردها جک به تجهیزات مستقل بلندکننده و Cylinder به عملگر نصب شده داخل ماشین گفته می شود. مزیت اصلی سیستم هیدرولیک، توانایی تولید نیروی بالا با کنترل نسبتاً دقیق حرکت است. به همین دلیل در دستگاه هایی که بار زیاد، فضای نصب محدود یا حرکت خطی قدرتمند نیاز دارند، سیلندر هیدرولیک گزینه متداولی محسوب می شود.

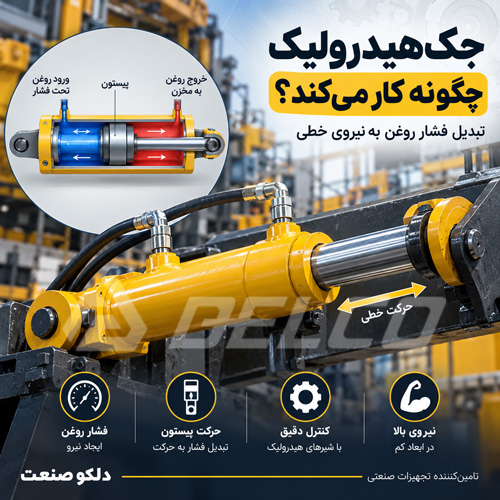

جک هیدرولیک چگونه کار می کند؟

عملکرد جک بر اساس انتقال فشار در سیال انجام می شود. پمپ هیدرولیک روغن را از مخزن دریافت کرده و با فشار وارد مدار می کند. شیر کنترل جهت مشخص می کند روغن به کدام سمت سیلندر وارد شود. فرض کنید روغن تحت فشار وارد سمت پشت پیستون شود. فشار روغن روی سطح پیستون نیرو ایجاد می کند و پیستون و شفت به سمت بیرون حرکت می کنند. اگر جک دوطرفه باشد، برای برگشت شفت روغن به سمت دیگر پیستون هدایت می شود و روغن محفظه مقابل به مخزن برمی گردد. در جک های یک طرفه، روغن معمولاً فقط حرکت در یک جهت را ایجاد می کند و برگشت به کمک وزن بار، فنر یا نیروی خارجی انجام می شود. در مقابل، در جک هیدرولیک دوطرفه فشار روغن هم در رفت و هم در برگشت کنترل کننده حرکت است. Parker نیز سیلندر دوطرفه را برای کاربردهایی معرفی می کند که نیرو و کنترل حرکت در هر دو جهت موردنیاز است.



اجزای اصلی جک هیدرولیک

ساختار دقیق جک با توجه به طراحی آن متفاوت است، اما بیشتر سیلندرهای صنعتی هیدرولیک از اجزای زیر تشکیل می شوند:

• بدنه یا لوله سیلندر

• پیستون

• شفت یا Piston Rod

• گلویی و راهنمای شفت

• پکینگ ها و آب بندها

• اورینگ و رینگ های راهنما

• درپوش ابتدا و انتهای سیلندر

• پورت های ورود و خروج روغن

• اتصالات و سیستم نصب جک

کیفیت ماشین کاری سطح داخلی سیلندر و شفت در عملکرد آب بندها اهمیت زیادی دارد. ایجاد خراش روی شفت یا سطح داخلی می تواند به پکینگ آسیب بزند و نشتی داخلی یا خارجی ایجاد کند.

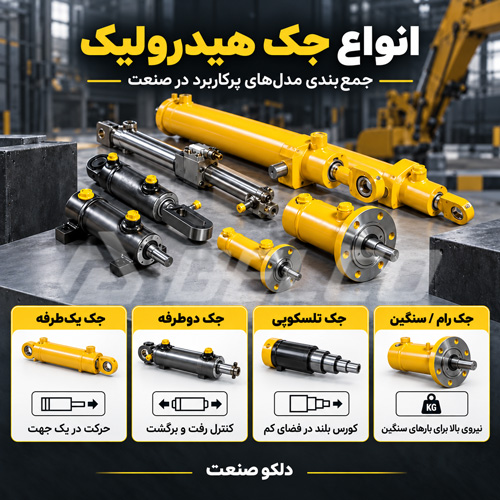

انواع جک هیدرولیک

نوع جک باید بر اساس حرکت موردنیاز دستگاه انتخاب شود. رایج ترین مدل ها عبارت اند از:

جک هیدرولیک یک طرفه

در این مدل فشار روغن فقط در یک جهت نیرو ایجاد می کند. برگشت پیستون می تواند توسط فنر، وزن بار یا نیروی خارجی انجام شود.

ساختار ساده، تعداد کمتر اتصالات و هزینه مناسب از مزایای آن است. جک های یک طرفه در برخی بالابرها، تجهیزات پرس، گیره ها و سیستم های بلندکننده استفاده می شوند.

جک هیدرولیک دوطرفه

در سیلندر دوطرفه، روغن می تواند به هر دو سمت پیستون وارد شود. اپراتور یا سیستم کنترل بنابراین قادر است حرکت رفت و برگشت را کنترل کند.

برای خطوط اتوماتیک، ماشین آلات صنعتی، تجهیزات راهسازی و دستگاه هایی که برگشت سریع و قابل کنترل نیاز دارند، این مدل کاربرد بیشتری دارد.

جک هیدرولیک تلسکوپی

وقتی کورس طولانی لازم است اما فضای نصب جک در حالت بسته محدود است، جک تلسکوپی گزینه مناسبی خواهد بود. در این نوع چند مرحله سیلندر داخل یکدیگر قرار دارند و به ترتیب باز می شوند.

جک تلسکوپی را می توان در کمپرسی ها، بالابرها، تجهیزات حمل مواد و ماشین آلاتی مشاهده کرد که نسبت طول باز به بسته جک اهمیت زیادی دارد.

جک Ram

در جک های Ram معمولاً قطر عضو متحرک نسبتاً زیاد است و طراحی بیشتر برای ایجاد نیروی فشاری انجام می شود. از این ساختار در بعضی پرس ها و سیستم های بلندکردن بار سنگین استفاده می شود.

سیلندر Tie-Rod و Mill Type

در کاربردهای صنعتی، جک ها از نظر ساختمان بدنه نیز تقسیم بندی می شوند. مدل های Tie-Rod با میل مهارهای خارجی مونتاژ می شوند و تعمیر و سرویس آنها در بسیاری از کاربردها ساده تر است.

سیلندرهای Mill Type برای شرایط سنگین تر مانند فولاد، معدن و خطوط تولید سنگین طراحی می شوند و ساختمان مقاوم تری دارند. Bosch Rexroth نیز هر دو ساختار Mill-Type و Tie-Rod را در مجموعه سیلندرهای صنعتی خود ارائه می کند.





کاربرد جک هیدرولیک در صنعت

تنوع کاربرد سیلندرهای هیدرولیک بسیار زیاد است. چند نمونه رایج عبارت اند از:

• پرس های هیدرولیک: ایجاد نیروی بالا برای فرم دهی، خم کاری، پانچ، مونتاژ یا فشرده سازی.
• ماشین آلات راهسازی: کنترل بوم، باکت، تیغه و سایر مکانیزم های بیل مکانیکی، لودر و تجهیزات عمرانی.
• صنایع فولاد: جابه جایی تجهیزات سنگین، تنظیم رول ها، باز و بسته کردن مکانیزم ها و خطوط نورد.
• صنایع معدن: سنگ شکن ها، تجهیزات حمل مواد، ماشین آلات استخراج و سیستم های سنگین انتقال.
• خطوط تولید: حرکت دادن قالب، گیره، میز، مکانیزم انتقال یا بخش های متحرک دستگاه.
• ماشین آلات کشاورزی: کنترل بازوها، ادوات و مکانیزم های نصب شده روی ماشین.
• بالابرها و تجهیزات حمل: ایجاد حرکت عمودی یا زاویه ای برای جابه جایی بار.



نیروی جک هیدرولیک چگونه تعیین می شود؟

یکی از اولین پارامترهایی که هنگام انتخاب جک باید محاسبه شود، نیروی موردنیاز است. اساس محاسبه ساده است:

نیرو = فشار × سطح مؤثر پیستون

بنابراین با افزایش فشار سیستم یا قطر پیستون، نیروی قابل تولید افزایش پیدا می کند.

اما در انتخاب واقعی نباید دقیقاً لب مرز نیروی موردنیاز طراحی کرد. اصطکاک، تغییر فشار سیستم، زاویه نصب، بار دینامیکی و شرایط واقعی دستگاه باید در نظر گرفته شوند. در حرکت برگشت جک دوطرفه، وجود شفت باعث کاهش سطح مؤثر پیستون می شود؛ بنابراین نیروی برگشت معمولاً کمتر از نیروی رفت است. این نکته در تجهیزاتی که در هر دو جهت نیروی بالا نیاز دارند اهمیت زیادی دارد.

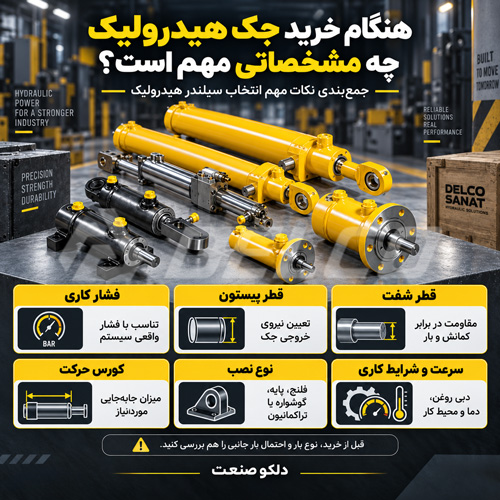

هنگام خرید جک هیدرولیک چه مشخصاتی مهم است؟

یکی از اشتباهات رایج هنگام سفارش این است که مشتری فقط می گوید «یک جک 10 تن با کورس 500 می خواهم». برای انتخاب دقیق تر حداقل مشخصات زیر باید بررسی شود.

• فشار کاری: جک باید برای فشار واقعی و حداکثر قابل انتظار مدار مناسب باشد.
• قطر پیستون: سطح پیستون مستقیماً روی نیروی جک اثر دارد.
• قطر شفت: شفت خیلی نازک در کورس های بلند ممکن است تحت فشار دچار کمانش شود. Rexroth در ابزارهای انتخاب سیلندر خود حتی محاسبه Buckling Length را به عنوان بخشی از فرآیند انتخاب در نظر می گیرد.
• کورس: فاصله حرکت کامل شفت باید بر اساس مکانیزم واقعی دستگاه تعیین شود.
• سرعت حرکت: سرعت جک به سطح پیستون و دبی روغن وابسته است. بزرگ کردن بی دلیل قطر جک می تواند نیاز به دبی بیشتری ایجاد کند و سرعت سیستم را کاهش دهد.
• نوع نصب: فلنج، پایه، Clevis، Trunnion و سایر روش های نصب باید متناسب با مسیر حرکت بار باشند.
• نوع آب بند: جنس پکینگ باید با فشار، دما، نوع روغن و شرایط محیط سازگار باشد.
• شرایط محیطی: در محیط های فولادی، معدنی، دریایی یا آلوده ممکن است شفت، پوشش سطحی و سیستم آب بندی خاصی نیاز باشد.



بار جانبی؛ دشمن پنهان جک هیدرولیک

یکی از مشکلاتی که عمر جک را به شدت کاهش می دهد Side Load یا بار جانبی است. جک برای ایجاد نیرو در راستای محور خود طراحی شده است. اگر بار با زاویه وارد شود، شفت و بوش های راهنما تحت فشار جانبی قرار می گیرند. نتیجه می تواند شامل خوردگی یا سایش نامتقارن شفت، خرابی پکینگ، نشتی روغن و حتی خم شدن Rod باشد. Enerpac بار جانبی و آلودگی روغن را از عوامل مهم آسیب به سیلندرهای هیدرولیکی معرفی می کند. بنابراین اگر مکانیزم دستگاه حرکت قوسی یا تغییر زاویه دارد، نوع اتصال جک باید امکان هم راستا شدن مناسب با بار را فراهم کند.



مشکلات رایج جک هیدرولیک

خرابی جک همیشه به معنای خراب بودن خود سیلندر نیست. بعضی مشکلات از پمپ، شیر یا کیفیت روغن ناشی می شوند.

جک زیر بار پایین می آید: نشتی داخلی پکینگ پیستون یا نشتی شیر کنترل می تواند علت باشد.

جک قدرت کافی ندارد: فشار پایین پمپ، تنظیم نامناسب شیر اطمینان، نشتی داخلی یا انتخاب قطر اشتباه باید بررسی شود.

حرکت جک کند شده است: کمبود دبی، فیلتر مسدود، روغن نامناسب یا اصطکاک داخلی می تواند علت ایجاد مشکل باشد.

حرکت ضربه ای است: وجود هوا در مدار، آلودگی روغن یا مشکل شیر کنترل از موارد قابل بررسی هستند.

از شفت روغن نشت می کند: خرابی Rod Seal، خراش شفت یا لقی بیش از حد راهنمای شفت معمولاً باید بررسی شود.



نکات نگهداری برای افزایش عمر جک

• تمیزی روغن برای عمر سیستم هیدرولیک اهمیت زیادی دارد. ذرات سخت می توانند سطح شفت، پیستون و آب بندها را تخریب کنند.
• وضعیت شفت باید دوره ای بررسی شود. خراش، زنگ زدگی یا ضربه روی شفت را نباید نادیده گرفت.
• اتصالات و شیلنگ ها نیز باید از نظر نشتی کنترل شوند. جک نباید به عنوان استاپ مکانیکی دستگاه استفاده شود، مگر اینکه طراحی آن صراحتاً برای این شرایط انجام شده باشد.
• در کاربردهای بلندکردن بار، اتکا به فشار هیدرولیک برای حضور افراد زیر بار ایمن نیست و بار باید با تجهیزات مکانیکی مناسب مهار شود. Enerpac نیز بر تکیه گاه پایدار، جلوگیری از بار جانبی و استفاده از سیستم مهار بار تأکید دارد.



اشتباهات رایج هنگام خرید جک هیدرولیک

• انتخاب جک بزرگ تر از نیاز همیشه به معنی اطمینان بیشتر نیست. قطر بیش از حد پیستون می تواند سرعت را کاهش دهد و هزینه ساخت، مصرف روغن و ابعاد سیستم را بالا ببرد.
• انتخاب شفت فقط بر اساس ظاهر جک نیز اشتباه است. در کورس های بلند، مسئله کمانش باید محاسبه شود.
• نادیده گرفتن نوع نصب یکی دیگر از خطاهای رایج است. حتی یک سیلندر با قطر و فشار کاملاً صحیح اگر با اتصال نامناسب نصب شود ممکن است خیلی زود دچار خرابی پکینگ یا خم شدن Rod شود.
• قیمت نیز نباید تنها معیار خرید باشد. کیفیت Honing داخل سیلندر، متریال شفت، نوع آبکاری، آب بند، تلرانس ماشین کاری و امکان تأمین قطعات یدکی روی عمر واقعی جک اثر دارند.



برای انتخاب جک هیدرولیک چه اطلاعاتی به فروشنده بدهیم؟

اگر قصد خرید جک هیدرولیک صنعتی دارید، قبل از استعلام قیمت بهتر است نیروی موردنیاز، فشار کاری سیستم، کورس، سرعت رفت و برگشت، فضای نصب، روش اتصال، شرایط محیط و نوع بار را مشخص کنید. در جک جایگزین، ارائه نقشه یا اندازه های دقیق سیلندر قبلی بسیار مفید است؛ مخصوصاً قطر شفت، قطر بدنه، فاصله مرکز تا مرکز اتصالات در حالت بسته و باز، رزوه ها و محل پورت ها. انتخاب صحیح در همین مرحله می تواند از هزینه های بعدی مثل شکست شفت، خرابی مکرر پکینگ، کند شدن دستگاه یا تغییر پمپ و شیر جلوگیری کند.

برای انتخاب، طراحی یا خرید جک هیدرولیک متناسب با ماشین آلات صنعتی می توانید مشخصات فنی و شرایط کاری دستگاه را در اختیار کارشناسان دلکو صنعت قرار دهید تا قطر پیستون، شفت، کورس، فشار کاری و نوع ساخت متناسب با کاربرد بررسی شود. در تجهیزات هیدرولیک، یک انتخاب مهندسی شده معمولاً بسیار کم هزینه تر از تعویض مکرر جکی است که از ابتدا برای شرایط دستگاه مناسب نبوده است.
