پمپ پیستونی سرکج A2FO فشار نمی‌سازد؛ چه قطعاتی را باید بررسی کنیم؟

پمپ پیستونی سرکج A2FO فشار نمی‌سازد؛ چه قطعاتی را باید بررسی کنیم؟

وقتی یک پمپ پیستونی رکسروت پمپ پیستونی سرکج A2FO روی دستگاه روشن است، شفت می چرخد و حتی صدای کارکرد پمپ هم طبیعی به نظر می رسد، اما فشار مدار بالا نمی رود، تعویض پمپ نباید اولین تصمیم واحد تعمیرات باشد. در بسیاری از خطوط هیدرولیک، علت فشار نساختن پمپ از خود پمپ پیستونی سرکج A2FO شروع نمی شود؛ شیر اطمینان بازمانده، نشتی داخلی عملگر، گرفتگی مسیر مکش، ورود هوا، جهت دوران اشتباه یا کوپلینگ آسیب دیده می تواند دقیقاً همین علامت را ایجاد کند. پمپ پیستونی سرکج A2FO یک پمپ پیستونی محوری با طراحی محور خمیده یا Bent-Axis، جابجایی ثابت و مناسب مدار باز است. رکسروت این خانواده را در گروه Fixed Displacement Unit معرفی می کند. بنابراین برخلاف پمپ های دبی متغیر، هنگام عیب یابی پمپ پیستونی سرکج A2FO خبری از بررسی کنترلر جابجایی، سرووپیستون یا تنظیم زاویه سواش پلیت نیست. مسیر عیب یابی باید از ورودی پمپ، سرعت و جهت محرک، وضعیت مدار و سپس مجموعه دوار داخلی شروع شود.





نکته مهم تر این است که پمپ به تنهایی فشار تولید نمی کند؛ پمپ جریان روغن ایجاد می کند و فشار زمانی شکل می گیرد که مقابل این جریان مقاومت وجود داشته باشد. به همین دلیل مشاهده فشار پایین روی گیج الزاماً به معنی خرابی پمپ نیست. برای عیب یابی پمپ پیستونی A2FO بهتر است به جای باز کردن فوری پمپ، ابتدا علامت مشاهده شده در دستگاه با بخش های احتمالی خرابی تطبیق داده شود. جدول زیر یک مسیر اولیه برای تشخیص افت فشار، کاهش دبی، داغ شدن، صدای غیرعادی و نشتی داخلی ارائه می دهد و کمک می کند بررسی از ساده ترین عوامل مدار شروع شده و سپس به قطعات داخلی پمپ برسد.



عیب یابی پمپ پیستونی A2FO

علامت یا مشکل مشاهده شده	بخش قابل بررسی	علت احتمالی	اقدام پیشنهادی
پمپ A2FO فشار نمی سازد	مسیر مکش	کمبود روغن، گرفتگی صافی یا ورود هوا	سطح روغن، فیلتر مکش، شیلنگ و اتصالات بررسی شوند
فشار خروجی بسیار پایین است	شیر اطمینان	تنظیم فشار پایین، گیرکردن اسپول یا خرابی فنر	Relief Valve تست و فشار تنظیم شود
فشار در حالت سرد مناسب ولی پس از گرم شدن افت می کند	مجموعه پیستون و سیلندر	افزایش نشتی داخلی بر اثر سایش	دبی پمپ در حالت سرد و گرم اندازه گیری و راندمان حجمی بررسی شود
پمپ صدای غیرعادی و ضربه ای دارد	مسیر ورودی پمپ	کاویتاسیون، ورود هوا یا محدودیت مکش	قطر خط مکش، ویسکوزیته روغن و نشتی هوا کنترل شود
فشار نوسان دارد	خط مکش و مدار هیدرولیک	ورود هوا یا ناپایداری جریان	اتصالات مکش، سطح روغن و هواگیری سیستم بررسی شود
دستگاه در فشار پایین کار می کند اما زیر بار متوقف می شود	کوپلینگ یا پمپ	لغزش کوپلینگ یا نشتی داخلی زیاد	کوپلینگ، خار شفت و دبی پمپ زیر بار تست شود
پمپ می چرخد ولی دبی بسیار کم است	جهت دوران و سرعت شفت	جهت دوران اشتباه یا دور ورودی پایین	جهت چرخش با پلاک و دور شفت با تاکومتر کنترل شود
روغن سریع داغ می شود	پمپ یا شیرهای مدار	نشتی داخلی و اتلاف توان هیدرولیکی	دمای روغن، نشتی داخلی و مسیر برگشت بررسی شود
فشار بالا نمی رود و روغن مستقیماً به مخزن برمی گردد	شیرهای کنترل و Relief Valve	بازماندن مسیر P به T	شیرهای جهت دهنده، Unloading و Relief بررسی شوند
سرعت سیلندر یا هیدروموتور کم شده ولی فشار مناسب است	شیرهای کنترل و Relief Valve	بازماندن مسیر P به T	شیرهای جهت دهنده، Unloading و Relief بررسی شوند
نشتی روغن از اطراف شفت مشاهده می شود	کاسه نمد و فشار پوسته	خرابی Shaft Seal یا فشار زیاد Housing	آب بند، خط Drain و فشار پوسته بررسی شوند
ذرات فلزی در فیلتر دیده می شود	قطعات داخلی A2FO	سایش پیستون، سیلندر بارل یا سطوح توزیع	پمپ متوقف و از نظر آسیب داخلی بررسی شود
بعد از تعویض موتور فشار ایجاد نمی شود	جهت دوران	جابه جایی فاز و چرخش معکوس پمپ	جهت دوران الکتروموتور با مشخصات A2FO تطبیق داده شود
پمپ بعد از تعمیر دوباره زود خراب می شود	روغن و مدار	آلودگی مدار یا رفع نشدن علت اصلی خرابی	شست وشوی مدار، تعویض فیلتر و کنترل Cleanliness روغن انجام شود



قبل از باز کردن پمپ پیستونی سرکج A2FO مطمئن شوید مشکل واقعاً از پمپ است

در کارگاه ها یک اشتباه پرهزینه زیاد دیده می شود: گیج فشار صفر یا پایین را نشان می دهد و بدون تست مدار، پمپ هیدرولیک باز می شود. اگر شیر اطمینان در حالت باز گیر کرده باشد یا مسیر روغن به مخزن تخلیه شود، حتی یک پمپ سالم هم نمی تواند فشار مورد انتظار را در مدار ایجاد کند.

قبل از باز کردن پمپ، این موارد بررسی شوند:

- فشار با یک گیج سالم و دارای رنج مناسب اندازه گیری شود.
- شیر Relief از نظر تنظیم فشار، گیرکردن اسپول و آلودگی کنترل شود.
- شیرهای جهت دهنده بررسی شوند تا مسیر P به T ناخواسته باز نباشد.
- سیلندر یا هیدروموتور از نظر نشتی داخلی شدید تست شود.
- دور محرک پمپ با مقدار طراحی مقایسه شود.
- جهت دوران پمپ پیستونی سرکج A2FO با کد سفارش و جهت واقعی الکتروموتور یا موتور دیزل تطبیق داده شود.
- سطح روغن، وضعیت خط مکش و احتمال ورود هوا بررسی شود.

اگر همه این موارد سالم هستند و دبی خروجی پمپ نیز کمتر از مقدار مورد انتظار است، آن زمان بررسی خود پمپ پیستونی سرکج A2FO منطقی است.

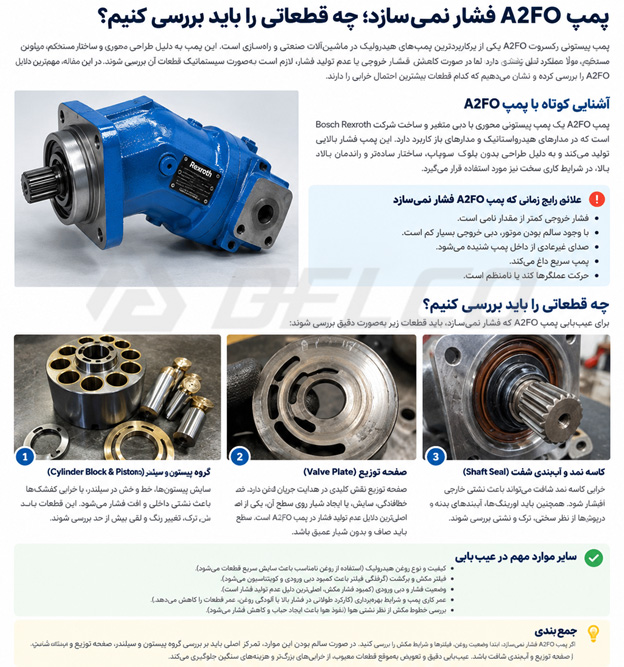

1. مسیر مکش؛ اولین بخش برای بررسی در پمپ پیستونی سرکج A2FO

ضعف مکش می تواند باعث شود پمپ ظاهراً کار کند اما نتواند حجم روغن مورد نیاز را دریافت کند. نتیجه معمولاً افت دبی، افزایش صدا، نوسان فشار و در مراحل شدیدتر آسیب داخلی است.

در خط مکش این موارد را کنترل کنید:

• سطح روغن مخزن: اگر سطح روغن پایین باشد، هنگام کار دستگاه ممکن است گردابه تشکیل شود و هوا وارد مسیر مکش شود.
• گرفتگی صافی مکش: فیلتر یا استرینر بیش از حد کثیف، افت فشار ورودی پمپ را افزایش می دهد.
• قطر نامناسب لوله: استفاده از شیلنگ یا لوله باریک برای دبی مورد نیاز پمپ پیستونی سرکج A2FO می تواند محدودیت مکش ایجاد کند.
• تاخوردگی یا له شدگی شیلنگ: مخصوصاً در ماشین آلاتی که شیلنگ مکش انعطاف پذیر دارند.
• نشتی هوا در اتصالات: ممکن است در مسیر مکش روغن به بیرون نشت نکند، اما از همان اتصال هوا به داخل کشیده شود.

شرکت Bosch Rexroth در توصیه های سرویس خود نیز بر طراحی صحیح مسیر مکش، قطر و طول مناسب لوله و استفاده از روغن با ویسکوزیته متناسب با دمای کاری تأکید می کند. اگر پمپ پیستونی سرکج A2FO هنگام استارت صدای خشن دارد و بعد از چند دقیقه فشار کمی بهتر می شود، قبل از هر تصمیمی درباره تعمیر پمپ، خط مکش و ویسکوزیته روغن بررسی شود.




2. جهت دوران شفت پمپ پیستونی A2FO را بررسی کنید

پمپ های پمپ پیستونی سرکج A2FO با جهت دوران مشخص انتخاب می شوند. اشتباه در جهت چرخش، به خصوص بعد از تعویض الکتروموتور، جابجایی فازها، تعمیر کوپلینگ یا نصب پمپ جدید، یکی از مواردی است که در زمان راه اندازی می تواند دردسر ایجاد کند. جهت دوران باید از سمت شفت محرک و مطابق کد کامل درج شده روی پلاک پمپ کنترل شود. صرفاً با دیدن شکل بدنه یا محل پورت ها درباره راست گرد یا چپ گرد بودن تصمیم نگیرید. اگر مشکل فشار دقیقاً بعد از تعمیر برق یا تعویض موتور ایجاد شده، این بررسی باید جزو اولین تست ها باشد.



3. کوپلینگ و انتقال گشتاور از موتور به پمپ

گاهی شفت الکتروموتور با سرعت کامل می چرخد اما گشتاور به طور کامل به شفت پمپ پیستونی سرکج A2FO منتقل نمی شود.

مواردی که باید دیده شوند:

- ساییدگی یا شکستگی کوپلینگ
- خوردگی خار شفت
- هرز شدن هزارخار
- شکستگی رابط داخل Bell Housing
- عدم هم محوری الکتروموتور و پمپ

در بعضی خرابی ها، کوپلینگ در حالت بی بار پمپ را می چرخاند اما به محض بالا رفتن فشار شروع به لغزش می کند. نتیجه این است که دستگاه در فشار پایین حرکت دارد، اما هنگام بار عملاً متوقف می شود. این حالت ممکن است با خرابی داخلی پمپ اشتباه گرفته شود.

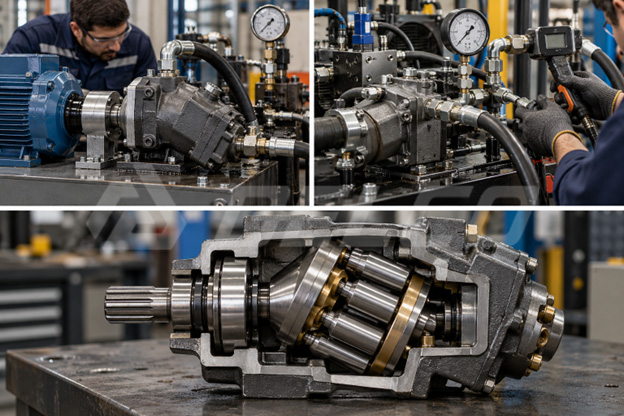

4. شیر اطمینان؛ متهمی که اغلب با خرابی پمپ اشتباه گرفته می شود

اگر Relief Valve روی فشار بسیار پایین تنظیم شده، فنر آن شکسته باشد یا آلودگی مانع بسته شدن کامل پاپت یا اسپول شود، روغن خروجی پمپ تقریباً مستقیم به مخزن برمی گردد.

نشانه رایج این وضعیت:

پمپ دبی دارد، خط خروجی گرم می شود، اما فشار از مقدار مشخصی بالاتر نمی رود. برای تشخیص، تنظیم شیر اطمینان و مسیر تخلیه آن باید بررسی شود. بستن کورکورانه شیر Relief برای بالا بردن فشار روش درستی نیست؛ فشار بیش از حد می تواند به پمپ، شیلنگ ها، بلوک هیدرولیک و عملگرها آسیب بزند.



5. نشتی داخلی مدار را از خرابی پمپ پیستونی سرکج A2FO جدا کنید

فرض کنید پمپ سالم است و دبی مناسب تولید می کند، اما روغن قبل از انجام کار مفید از یک مسیر داخلی به مخزن برمی گردد. گیج فشار در این شرایط نیز ممکن است مقدار کمی نشان دهد.

نقاط مهم برای بررسی عبارت اند از:

- نشتی داخلی سیلندر هیدرولیک
- بای پس داخلی هیدروموتور
- نشتی اسپول شیرهای کنترل جهت
- خرابی کارتریج ولوها
- بازماندن شیر Unloading
- مشکل در مانيفولد هیدرولیک

یک تست حرفه ای باید مشخص کند افت فشار قبل از مصرف کننده ایجاد می شود یا داخل مصرف کننده.

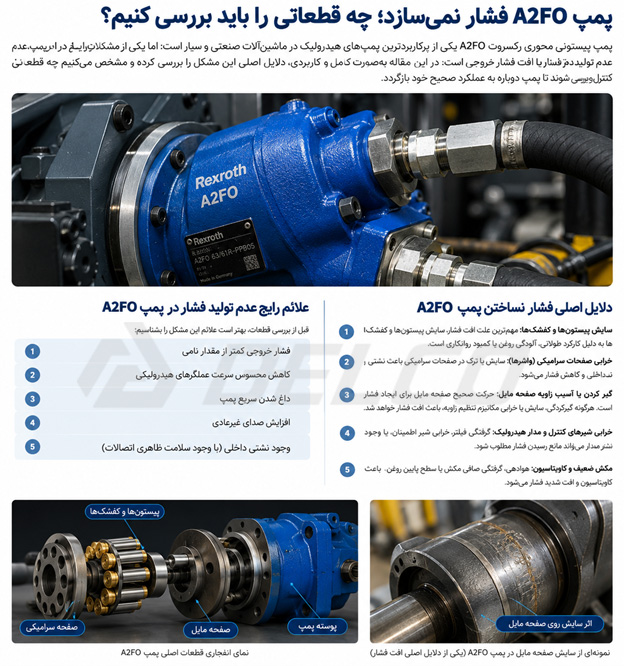

6. سایش مجموعه پیستون و سیلندر بارل

اگر فشار ورودی و مدار سالم است اما دبی واقعی پمپ به خصوص زیر بار کاهش پیدا می کند، سایش مجموعه داخلی پمپ پیستونی سرکج A2FO جدی تر مطرح می شود.

پمپ پیستونی سرکج A2FO از مکانیزم پیستونی محوری Bent-Axis استفاده می کند. افزایش لقی در سطوح داخلی باعث می شود بخشی از روغن پرفشار به فضای کم فشار نشت کند. با افزایش فشار کاری، این نشتی بیشتر خودش را نشان می دهد.

علائم متداول:

- دستگاه در حالت سرد بهتر کار می کند اما پس از گرم شدن روغن فشار افت می کند.
- سرعت سیلندر یا هیدروموتور کمتر از گذشته شده است.
- دمای روغن افزایش پیدا می کند.
- فشار زیر بار افت می کند.
- صدای پمپ نسبت به قبل تغییر کرده است.

این تفاوت عملکرد بین روغن سرد و گرم سرنخ مهمی است؛ چون با کاهش ویسکوزیته در دمای بالاتر، نشتی داخلی یک مجموعه فرسوده واضح تر می شود.



7. سطح توزیع روغن و نشتی داخلی مجموعه دوار

در پمپ های پیستونی، آب بندی هیدرودینامیکی سطوح داخلی نقش مستقیمی در راندمان حجمی دارد. خط افتادن، سایش یا آلودگی شدید می تواند مسیر نشت داخلی ایجاد کند. ذرات جامد در روغن هیدرولیک می توانند لقی ها و سطوح کاری مجموعه پیستونی را تحت تأثیر قرار دهند. Bosch Rexroth نیز آلودگی روغن، دمای نامناسب و لقی های غیرعادی را از عوامل آسیب به واحدهای پیستونی معرفی می کند. اگر هنگام بازدید روغن، ذرات براق فلزی داخل فیلتر برگشت مشاهده شد، ادامه کار دستگاه بدون بررسی علت توصیه نمی شود. در این شرایط فقط تعویض پمپ کافی نیست؛ کل مدار باید از نظر آلودگی کنترل شود، وگرنه پمپ جدید نیز ممکن است در مدت کوتاهی آسیب ببیند.





8. فشار پوسته و مسیر تخلیه نشتی را بررسی کنید

فشار غیرطبیعی داخل Housing می تواند به آب بندها آسیب بزند و نشتی خارجی ایجاد کند. در آرایش هایی که برای واحد هیدرولیک خط تخلیه پوسته یا Leakage Line در نظر گرفته شده، این مسیر نباید مسدود یا دارای Back Pressure غیرمجاز باشد. رکسروت در راهنمای خرابی تجهیزات پیستونی هشدار می دهد که افزایش فشار داخل پوسته می تواند باعث آسیب آب بند شفت شود و توصیه می کند مسیرهای نشتی مطابق الزامات تجهیز تا مخزن هدایت شوند. نوع پورت و نحوه لوله کشی باید برای کد دقیق پمپ پیستونی سرکج A2FO از دیتاشیت همان سایز و سری بررسی شود.



9. روغن هیدرولیک؛ فقط سطح مخزن مهم نیست

سه موضوع باید هم زمان بررسی شود:

• ویسکوزیته: روغن بسیار غلیظ در استارت سرد می تواند مکش را دشوار کند. روغن بیش از حد رقیق نیز نشتی داخلی را افزایش می دهد.
• آلودگی: ذرات فلزی، گردوغبار و آلودگی ناشی از تعمیرات می توانند به سطوح دقیق مجموعه پیستونی آسیب بزنند.
• دمای کاری: افزایش دائمی دمای روغن فقط یک مشکل جانبی نیست؛ ممکن است نشانه اتلاف توان، نشتی داخلی یا تنظیم نامناسب مدار باشد.

اگر یک پمپ پیستونی رکسروت A2FO تازه تعمیر شده دوباره پس از مدت کوتاهی افت فشار پیدا کرده است، قبل از تعمیر دوم باید سیستم فیلتراسیون و تمیزی کل مدار ارزیابی شود.



10. سرعت ورودی پمپ کمتر از مقدار طراحی است

چون پمپ پیستونی A2FO رکسروت پمپ جابجایی ثابت است، دبی تئوری آن به حجم جابجایی و سرعت دوران وابسته است. به زبان ساده:

Q ≈ Vg × n

که در آن:

- Q دبی پمپ است.
- Vg حجم جابجایی هندسی پمپ است.
- n سرعت دوران شفت است.

راندمان حجمی باعث می شود دبی واقعی کمی کمتر از مقدار تئوری باشد. اگر دور موتور دیزل افت کرده، اینورتر الکتروموتور روی فرکانس پایین تنظیم شده یا محرک توان کافی ندارد، دبی پمپ هم کاهش پیدا می کند. در بعضی ماشین آلات اپراتور این کاهش سرعت را به شکل «فشار نداشتن پمپ» گزارش می کند.



چک لیست عیب یابی وقتی پمپ پیستونی سرکج A2FO فشار نمی سازد

ترتیب بررسی اهمیت زیادی دارد. باز کردن پمپ باید بعد از تست های ساده و قابل اندازه گیری انجام شود.

1. گیج فشار را تست کنید.
2. سطح و وضعیت روغن را بررسی کنید.
3. مسیر مکش و صافی را کنترل کنید.
4. هواگیری مدار را بررسی کنید.
5. جهت دوران پمپ را با پلاک تطبیق دهید.
6. دور واقعی شفت را اندازه بگیرید.
7. کوپلینگ و اتصال شفت را کنترل کنید.
8. Relief Valve را تست کنید.
9. مسیر P به T را در بلوک شیر بررسی کنید.
10. نشتی داخلی سیلندر یا هیدروموتور را کنترل کنید.
11. دبی واقعی پمپ را با Flow Meter اندازه بگیرید.
12. رفتار دبی در فشارهای مختلف را مقایسه کنید.
13. دمای روغن و بدنه پمپ را ثبت کنید.
14. فیلترها را از نظر وجود ذرات فلزی بررسی کنید.
15. در صورت اثبات افت راندمان حجمی، پمپ برای بررسی داخلی باز شود.



از روی رفتار دستگاه چگونه علت را سریع تر پیدا کنیم؟

فشار از همان لحظه استارت تقریباً صفر است:
جهت دوران، کوپلینگ، نبود روغن در مکش، بازبودن مسیر P به T و شیر اطمینان بررسی شوند.

در فشار پایین دستگاه کار می کند ولی زیر بار می ایستد:
ریلیف ولو، کوپلینگ و نشتی داخلی پمپ یا مصرف کننده جدی تر بررسی شوند.

پمپ سرد خوب است اما با گرم شدن فشار افت می کند:
احتمال افزایش نشتی داخلی به دلیل سایش مجموعه پمپ یا مصرف کننده وجود دارد.

پمپ صدای شدید دارد و فشار نوسان می کند:
ورود هوا، محدودیت مکش، ویسکوزیته بالا و شرایط ورودی پمپ بررسی شوند.

فشار مناسب است ولی سرعت عملگر پایین آمده:
تمرکز اولیه باید روی دبی، سرعت دوران پمپ و نشتی داخلی باشد، نه صرفاً روی فشار.



چه زمانی تعمیر پمپ پیستونی سرکج A2FO منطقی است و چه زمانی تعویض؟

تصمیم بین تعمیر و تعویض فقط با مشاهده ظاهر پمپ گرفته نمی شود. باید وضعیت قطعات داخلی، میزان سایش، سلامت شفت و سطوح کاری، در دسترس بودن قطعات و هزینه توقف خط بررسی شود. برای پمپی که در یک دستگاه حیاتی کار می کند، تعمیر ارزان با قطعات نامطمئن ممکن است هزینه توقف دوم خط را به مجموعه تحمیل کند. از طرف دیگر، در بعضی خرابی های محدود، تعویض کامل پمپ پیستونی سرکج A2FO از نظر اقتصادی ضرورتی ندارد.

قبل از سفارش پمپ جایگزین، این اطلاعات را از پلاک دستگاه ثبت کنید:

- کد کامل پمپ پیستونی سرکج A2FO
- سایز یا Displacement
- سری
- جهت دوران
- نوع شفت
- نوع فلنج
- آرایش پورت ها
- نوع آب بند
- فشار کاری مدار
- دور ورودی
- نوع روغن هیدرولیک

خرید صرفاً بر اساس عبارت «پمپ پمپ پیستونی سرکج A2FO » کافی نیست؛ اختلاف در سایز، سری، شفت یا جهت دوران می تواند باعث شود پمپ خریداری شده روی دستگاه قابل استفاده نباشد.



نکته فنی قبل از خرید پمپ پمپ پیستونی سرکج A2FO جایگزین

خانواده پمپ پیستونی سرکج A2FO در سایزها و نسخه های مختلف عرضه شده و یک پمپ Fixed Displacement برای مدار باز و کاربردهای فشار بالا محسوب می شود. بنابراین انتخاب جایگزین باید بر اساس کد کامل پلاک انجام شود، نه فقط ظاهر بدنه یا قطر پورت. اگر پمپ فعلی به علت آلودگی، کاویتاسیون یا ایراد مدار آسیب دیده باشد، نصب پمپ پیستونی سرکج A2FO جدید بدون رفع علت اصلی می تواند همان خرابی را دوباره تکرار کند.



جمع بندی برای واحد تعمیرات و خرید پمپ پیستونی رکسروت A2FO

وقتی پمپ پمپ پیستونی سرکج A2FO فشار نمی سازد، ابتدا باید مشخص شود آیا پمپ واقعاً دبی کافی تولید نمی کند یا مدار اجازه تشکیل فشار را نمی دهد. مسیر مکش، جهت دوران، دور شفت، کوپلینگ، شیر اطمینان و نشتی مصرف کننده قبل از باز کردن پمپ کنترل شوند. اگر تست دبی نشان داد راندمان پمپ به خصوص در فشار بالا افت می کند، بررسی مجموعه داخلی منطقی است. برای انتخاب، جایگزینی یا بررسی فنی پمپ پیستونی رکسروت پمپ پیستونی سرکج A2FO می توانید کد کامل روی پلاک پمپ، فشار کاری، دور ورودی و مشخصات دستگاه را برای کارشناسان دلکو صنعت ارسال کنید تا مدل مناسب از نظر سایز، جهت دوران و مشخصات نصب بررسی شود.
