چرا پمپ دیافراگمی دبم روشن می شود اما سیال را پمپاژ نمی کند؟ بررسی علت ها و روش رفع مشکل
پمپ های دیافراگمی پنوماتیکی یکی از تجهیزات پر کاربرد در صنایع مختلف هستند که به خاطر توانایی انتقال سیالات متنوع، مقاومت در برابر مواد شیمیایی، قابلیت کار با سیالات دارای ذرات جامد و امکان انتقال مواد حساس، در بیشتر خطوط صنعتی مورد استفاده قرار می گیرند. پمپ دیافراگمی دبم (DEBEM) هم یکی از برند های شناخته شده در این حوزه است که در صنایع شیمیایی، رنگ و رزین، تصفیه آب، نفت و پتروشیمی، صنایع غذایی و دارویی کاربرد گسترده ای دارد.
یکی از مشکلات رایجی که کاربران پمپ دیافراگمی دبم با آن مواجه می شوند، این است که پمپ روشن می شود و حرکت دیافراگم انجام می گیرد، اما سیال را پمپاژ نمی کند یا خروجی خیلی ضعیفی دارد. این مشکل می تواند باعث توقف فرآیند تولید، کاهش راندمان خط و افزایش هزینه های تعمیرات شود.
برخلاف تصور بیشتر کاربران، روشن شدن پمپ به معنی سالم بودن کامل آن نیست. پمپ ممکن است از نظر بخش هوای محرک فعال باشد، اما به خاطر وجود مشکل در مسیر مکش، خرابی قطعات داخلی، ورود هوا به سیستم، تنظیم نبودن فشار هوا یا شرایط نامناسب سیال نتواند عملیات انتقال را انجام دهد. شناخت علت اصلی این مشکل اهمیت زیادی دارد؛ چون در بیشتر موارد با یک بررسی ساده می توان عملکرد پمپ را به حالت عادی بازگرداند و از تعمیرات غیر ضروری جلوگیری کرد.

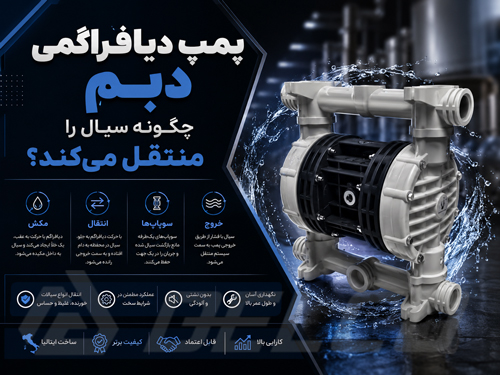

پمپ دیافراگمی دبم چگونه سیال را منتقل می کند؟
برای بررسی علت عدم پمپاژ سیال، ابتدا باید نحوه عملکرد این نوع پمپ را شناخت. پمپ دیافراگمی دبم با استفاده از هوای فشرده کار می کند. هوای ورودی به قسمت موتور پنوماتیکی وارد شده و باعث حرکت رفت و برگشتی دیافراگم ها می شود. این حرکت در یک مرحله باعث ایجاد خلأ و مکش سیال به داخل محفظه شده و در مرحله بعد، سیال را به سمت خروجی هدایت می کند. عملکرد درست پمپ به هماهنگی چند بخش وابسته است:
- فشار و دبی هوای ورودی
- سلامت دیافراگم ها
- عملکرد شیر های یک طرفه
- آببندی محفظه پمپ
- شرایط مسیر مکش و خروجی
- سازگاری پمپ با نوع سیال
اگر یکی از این بخش ها دچار مشکل شود، پمپ ممکن است روشن باشد اما توانایی انتقال سیال را نداشته باشد.
مهم ترین نشانه ی پمپاژ نکردن پمپ دیافراگمی دبم
قبل از بررسی علتها، باید نوع مشکل مشخص شود. برخی نشانه های رایج عبارت اند از:
- پمپ حرکت می کند اما خروجی ندارد.
- صدای کارکرد پمپ طبیعی است اما سیال منتقل نمی شود.
- پمپ فقط در ابتدای کار مکش دارد و سپس متوقف می شود.
- فشار خروجی بسیار کم است.
- هوا مصرف می شود اما دبی سیال ایجاد نمی شود.
- پمپ به صورت سریع و بدون بار کار می کند.
مهم ترین دلایل روشن شدن پمپ دیافراگمی دبم بدون انتقال سیال
وجود هوا در مسیر مکش پمپ دیافراگمی دبم
یکی از رایج ترین دلایل روشن شدن پمپ دیافراگمی دبم بدون انتقال سیال، ورود هوا به مسیر مکش است. پمپ برای ایجاد مکش باید مسیر ورودی کاملاً آب بندی باشد. اگر در اتصالات، شیلنگ یا فلنج ها نشتی وجود داشته باشد، به جای مکش سیال، هوا وارد محفظه پمپ می شود.
دلایل ورود هوا:
- شل بودن اتصالات مکش
- خرابی واشر ها
- ترک خوردگی شیلنگ
- نصب نامناسب لوله ورودی
روش رفع مشکل:
تمام مسیر مکش باید بررسی شود و هرگونه نشتی یا ضعف آب بندی برطرف گردد.
گرفتگی مسیر مکش پمپ دیافراگمی دبم
اگر مسیر ورود سیال به پمپ دیافراگمی مسدود باشد، دیافراگم حرکت می کند اما سیالی برای انتقال وجود ندارد. این مشکل معمولاً در انتقال سیالاتی که دارای ذرات جامد هستند بیشتر دیده می شود.
عوامل گرفتگی:
کثیف شدن فیلتر ورودی
رسوب مواد شیمیایی
وجود ذرات جامد بزرگ
کوچک بودن قطر لوله مکش
راهکار: بازرسی مسیر مکش، تمیز کردن فیلتر و اطمینان از مناسب بودن قطر لوله ورودی.
خرابی یا گیر کردن شیر یک طرفه پمپ دیافراگمی دبم
شیر های توپی یا یک طرفه وظیفه کنترل جهت حرکت سیال را دارند. اگر این قطعات به درستی باز و بسته نشوند، فرآیند مکش و تخلیه انجام نمی شود.
دلایل خرابی شیر ها:
- گیر کردن ذرات بین توپک و نشیمنگاه
- فرسودگی قطعات
- استفاده از جنس نامناسب شیر برای سیال
علائم:
- پمپ کار می کند اما خروجی ندارد.
- سیال به عقب بر می گردد.
- عملکرد پمپ ناپایدار می شود.
- در این شرایط باید شیر های داخلی بازدید و در صورت نیاز تعویض شوند.
خرابی یا پارگی دیافراگم پمپ دیافراگمی دبم
دیافراگم وظیفه ایجاد حرکت مکش و فشار را بر عهده دارد. در صورت آسیب دیدن این قطعه، پمپ نمی تواند فشار لازم برای انتقال سیال ایجاد کند.
عوامل خرابی دیافراگم:
- کارکرد طولانی مدت
- استفاده از مواد شیمیایی ناسازگار
- فشار کاری بالا
- دمای نامناسب سیال
نشانه های خرابی:
- کاهش شدید دبی
- نشتی سیال
- تغییر صدای کارکرد پمپ
- عدم ایجاد مکش
- تعویض دیافراگم با نمونه مناسب، مشکل را برطرف می کند.
پایین بودن فشار هوای ورودی پمپ دیافراگمی دبم
پمپهای دیافراگمی برای عملکرد درست به هوای فشرده کافی نیاز دارند. اگر فشار هوا کمتر از مقدار مورد نیاز باشد، دیافراگم حرکت کامل نخواهد داشت.
دلایل افت فشار هوا:
- ظرفیت کم کمپرسور
- تنظیم اشتباه رگلاتور
- گرفتگی فیلتر هوا
- نشتی در خطوط پنوماتیک
در این حالت ممکن است پمپ حرکت کند، اما نیروی لازم برای انتقال سیال ایجاد نشود.
بسته بودن یا محدودیت در مسیر خروجی پمپ دیافراگمی دبم
گاهی مشکل از قسمت خروجی است. اگر مسیر تخلیه مسدود باشد یا فشار برگشتی بیش از حد افزایش پیدا کند، پمپ نمی تواند سیال را منتقل کند.
موارد قابل بررسی:
- بسته بودن شیر خروجی
- گرفتگی لوله خروجی
- قطر نامناسب لوله
- فشار برگشتی زیاد سیستم
نامناسب بودن ویسکوزیته سیال برای پمپ دیافراگمی دبم
هر پمپ دیافراگمی برای محدوده مشخصی از ویسکوزیته طراحی شده است. اگر سیال بیش از حد غلیظ باشد، مکش و انتقال آن دشوار می شود.
این مشکل در موادی مانند:
- رزین
- رنگ های غلیظ
- روغن های سنگین
- مواد شیمیایی ویسکوز بیشتر مشاهده می شود.
- در این شرایط باید مدل پمپ، قطر لوله ها و شرایط مکش بررسی شود.
نصب اشتباه پمپ دیافراگمی دبم
نصب نادرست می تواند باعث کاهش شدید عملکرد پمپ شود.
اشتباهات رایج:
- طول زیاد مسیر مکش
- ارتفاع مکش بیش از حد
- استفاده از اتصالات زیاد
- نصب نادرست شیلنگ ها
- برای عملکرد بهتر، مسیر مکش باید کوتاه، مستقیم و بدون محدودیت باشد.
یخ زدگی سیستم هوای پمپ دیافراگمی دبم
در محیط های سرد، رطوبت موجود در هوای فشرده می تواند باعث یخ زدگی قسمت پنوماتیکی پمپ شود.
نتیجه این مشکل:
- کاهش سرعت دیافراگم
- توقف حرکت پمپ
- کاهش دبی خروجی
- استفاده از رطوبت گیر و سیستم آماده سازی هوا می تواند از این مشکل جلوگیری کند.
انتخاب اشتباه پمپ دیافراگمی دبم
گاهی پمپ سالم است اما برای کاربرد مورد نظر انتخاب مناسبی نشده است. در انتخاب پمپ باید موارد زیر بررسی شود:
- نوع سیال
- دبی مورد نیاز
- فشار کاری
- دمای سیال
- میزان خورندگی مواد
- انتخاب درست باعث افزایش راندمان و کاهش استهلاک پمپ می شود.

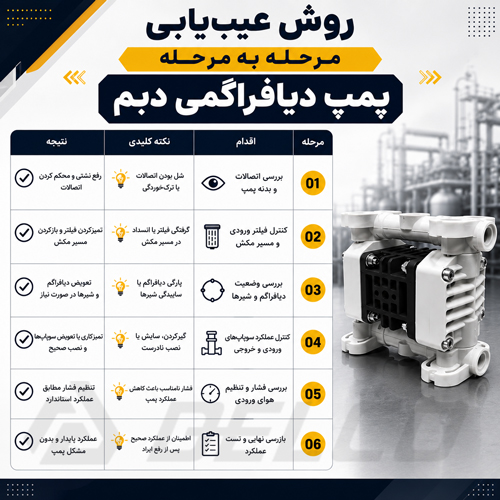

روش عیب یابی مرحله به مرحله پمپ دیافراگمی دبم
برای رفع مشکل بهتر است مراحل زیر انجام شود:
- بررسی فشار هوای ورودی
- کنترل مسیر مکش و خروجی
- بررسی نشتی ها
- بازدید شیر های یک طرفه
- بررسی سلامت دیافراگم
- کنترل شرایط سیال
- بررسی مناسب بودن مدل پمپ

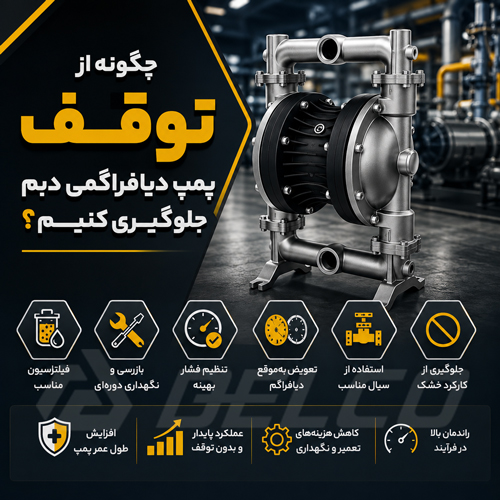

چگونه از توقف پمپ دیافراگمی دبم جلوگیری کنیم؟
برای افزایش عمر و جلوگیری از کاهش عملکرد:
- از هوای فشرده تمیز استفاده کنید.
- فیلتر های هوا را سرویس کنید.
- مسیر مکش را همیشه بررسی کنید.
- دیافراگم مناسب با سیال انتخاب کنید.
- پمپ را بیش از ظرفیت کاری استفاده نکنید.
- سرویس دوره ای انجام دهید.
روشن شدن پمپ دیافراگمی دبم اما پمپاژ نکردن سیال می تواند به دلایل مختلفی مثل ورود هوا به مسیر مکش، گرفتگی لوله ها، خرابی دیافراگم، مشکل شیر های یک طرفه، کاهش فشار هوای ورودی یا انتخاب نادرست پمپ ایجاد شود. برای رفع این مشکل باید ابتدا علت اصلی مشخص شود و سپس اقدام مناسب انجام گیرد. با نصب درست، سرویس منظم و انتخاب درست پمپ دیافراگمی دبم می توانیم عملکرد پایدار، فشار مناسب و عمر کاری طولانی تری برای سیستم پمپاژ ایجاد کنیم. اگر نیاز به مشاوره رایگان برای انتخاب مدل مناسب دارید، می توانید با کارشناسان ما در دلکو صنعت تماس بگیرید. ما آماده ایم تا بر اساس نیاز واقعی شما، بهترین پیشنهاد را ارائه کنیم.
