کابل آنتن

کابل آنتن یکی از مهم‌ ترین و اساسی‌ ترین تجهیزات در سیستم‌ های انتقال سیگنال‌ های رادیویی، تلویزیونی و ارتباطی محسوب می‌ شود. این کابل‌ ها نقش بسیار حیاتی در انتقال داده‌ها با کیفیت بالا و بدون نویز ایفا می‌ کنند و به دلیل ساختار خاص و منحصر به فرد خود، امکان انتقال امواج فرکانسی مختلف را به شکل مؤثر و دقیق فراهم می‌ سازند. با پیشرفت فناوری و افزایش روزافزون استفاده از دستگاه‌ های دیجیتال، تجهیزات مخابراتی و شبکه‌ های بی‌ سیم، اهمیت این نوع کابل بیش از پیش افزایش یافته است. این کابل‌ ها در سیستم‌ های تلویزیونی، ماهواره‌ ای، اینترنت کابلی، شبکه‌ های رادیویی و بسیاری از کاربردهای ارتباطی دیگر نقش کلیدی دارند. علاوه بر انتقال سیگنال، کابل آنتن باید توانایی مقاومت در برابر شرایط محیطی مختلف مانند رطوبت، دما و فشار را نیز داشته باشد تا عملکرد پایدار و مطمئنی را تضمین کند. به همین دلیل، تولیدکنندگان کابل آنتن استانداردهای سختگیرانه‌ ای را برای ساخت و کیفیت این کابل‌ ها رعایت می‌ کنند تا انتقال سیگنال‌ ها با کمترین خطا و بهترین کیفیت انجام شود.

کابل آنتن چیست؟

کابل آنتن یا کابل کواکسیال (Coaxial Cable) یک نوع کابل است که برای انتقال سیگنال‌ های فرکانس بالا طراحی شده است. این کابل شامل یک هادی مرکزی (معمولاً سیم مسی)، یک عایق داخلی، یک شیلد فلزی محافظ و روکش خارجی است. ساختار کواکسیال باعث می‌ شود که سیگنال‌ های الکتریکی به صورت مؤثر و با حداقل تداخل و افت کیفیت منتقل شوند.

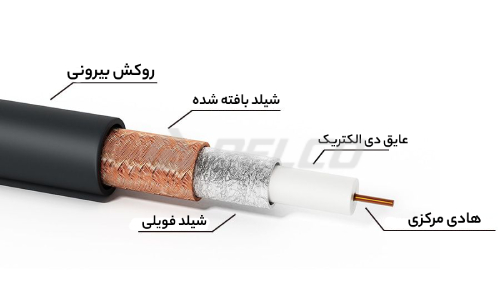

ساختار کابل آنتن

 1. رسانای مرکزی
 این بخش اصلی‌ ترین مسیر عبور سیگنال در کابل است. معمولاً از مس خالص یا آلومینیوم با روکش مسی ساخته می‌ شود تا انتقال سیگنال با کمترین مقاومت و افت انجام شود. کیفیت این رسانا مستقیماً بر وضوح تصویر، قدرت سیگنال و عملکرد کلی کابل تأثیر دارد. در کابل‌ های باکیفیت، از مس بدون اکسیژن (OFC) استفاده می‌ شود که رسانایی بیشتری دارد.

 2. عایق دی‌ الکتریک
 این لایه سفید یا نیمه‌ شفاف از موادی مانند پلی‌ اتیلن انبساطی (PE foam) یا PTFE ساخته می‌ شود که وظیفه اصلی‌ آن جدا نگه‌ داشتن رسانای مرکزی از شیلدهای خارجی است. علاوه بر این، خاصیت دی‌ الکتریک باعث می‌ شود میدان الکترومغناطیسی سیگنال در مرکز کابل باقی بماند و نشتی سیگنال به حداقل برسد. ضخامت و نوع این عایق در کیفیت کلی کابل تأثیر زیادی دارد.

 3. شیلد فویلی
 شیلد فویلی از یک لایه نازک آلومینیومی یا ترکیبی از آلومینیوم و پلی‌ استر ساخته شده که دور عایق دی‌ الکتریک پیچیده می‌ شود. این لایه اولین مانع در برابر امواج مزاحم و تداخلات الکترومغناطیسی (EMI) و امواج رادیویی (RFI) است. وجود آن باعث می‌ شود سیگنال دریافتی توسط گیرنده آنتن، شفاف‌ تر و بدون نویز باشد.

 4. شیلد بافته‌ شده
 شیلد بافته‌شده از رشته‌ های ظریف فلزی (اغلب مس یا آلومینیوم) تشکیل شده که به صورت شبکه‌ ای دور شیلد فویلی بافته شده‌ اند. این لایه، علاوه بر کمک به مهار نویز، مقاومت فیزیکی و انعطاف‌ پذیری کابل را افزایش می‌ دهد. درصد بافت (مثل 60٪ یا 90٪) یکی از شاخص‌ های مهم در کیفیت محافظت این لایه است.

 5. روکش بیرونی
 این لایه نهایی که در تماس مستقیم با محیط قرار دارد، معمولاً از PVC یا PE مقاوم ساخته می‌ شود. وظیفه اصلی آن حفاظت از ساختار داخلی در برابر رطوبت، نور خورشید، ضربه، سایش و مواد شیمیایی محیطی است. در کابل‌ های مخصوص فضای باز یا صنعتی، از جنس‌ هایی استفاده می‌ شود که در برابر اشعه UV و ترک‌ خوردگی مقاوم‌ تر باشند.

مشخصات فنی کابل آنتن

کابل آنتن در دسته برق صنعتی، دارای مشخصات فنی متعددی است که کیفیت و کارایی آن را در انتقال سیگنال‌ های فرکانس بالا تعیین می‌ کنند. این مشخصات شامل ویژگی‌ هایی مرتبط با ساختار، مقاومت، نوع عایق و میزان افت سیگنال هستند و بسته به کاربرد، در مدل‌ های مختلف متفاوت‌ اند.


انواع کابل آنتن

• کابل آنتن ۵۰ اهم: بیشتر در سیستم‌ های رادیویی، آنتن‌ های وای‌ فای و تجهیزات مخابراتی استفاده می‌ شود.
• کابل آنتن ۷۵ اهم: معمولاً برای تلویزیون کابلی، ماهواره و سیستم‌ های تصویری به کار می‌ رود.
• کابل کواکسیال RG6: دارای ضخامت بیشتر و کیفیت بالاتر، مناسب برای سیستم‌ های ماهواره‌ ای و اینترنت کابلی.
• کابل کواکسیال RG59: برای انتقال سیگنال‌ های تلویزیونی آنالوگ و برخی شبکه‌ های CCTV مناسب است.

ویژگی‌ کابل آنتن

انتقال سیگنال با کیفیت بالا:
 کابل آنتن قادر است سیگنال‌ های فرکانس بالا را بدون افت محسوس و با وضوح مناسب منتقل کند.

مقاومت در برابر نویز و تداخل:
 به دلیل داشتن شیلد (لایه محافظ)، این کابل‌ ها از تأثیر نویزهای الکترومغناطیسی محیط جلوگیری می‌ کنند.

پایداری در طول مسیر:
 افت سیگنال در کابل‌ های استاندارد بسیار کم است، به‌ ویژه در فواصل متوسط تا بلند.

دوام و طول عمر بالا:
 روکش مقاوم خارجی از کابل در برابر آسیب‌ های فیزیکی، فشار، رطوبت و شرایط جوی محافظت می‌ کند.

انعطاف‌ پذیری مناسب:
 بسیاری از مدل‌ های کابل آنتن قابلیت خم  شدن و نصب آسان در فضاهای محدود را دارند.

قابلیت استفاده در محیط‌ های داخلی و خارجی:
 برخی مدل‌ ها دارای روکش ضد اشعه UV و ضد آب برای نصب در فضای باز هستند.

سازگاری با انواع تجهیزات:
 کابل‌ های آنتن با تلویزیون، گیرنده دیجیتال، رادیو، روتر و سایر دستگاه‌ ها به خوبی سازگارند.

تنوع در مدل و سایز:
 متناسب با نیاز کاربر، در ضخامت‌ ها و مشخصات گوناگون تولید می‌ شوند.

نصب آسان و سریع:
 به دلیل طراحی مناسب، اتصال و راه‌ اندازی این کابل‌ ها ساده و بی‌ دردسر است.

کاربرد کابل آنتن

سیستم‌ های تلویزیونی:
 انتقال سیگنال‌ های تلویزیونی از آنتن یا گیرنده به تلویزیون، شامل تلویزیون‌ های کابلی و ماهواره‌ ای.

رادیو:
 ارسال و دریافت سیگنال‌ های صوتی در دستگاه‌ های رادیویی.

شبکه‌ های بی‌ سیم و وای‌ فای:
 اتصال آنتن‌ های بیرونی به دستگاه‌ های فرستنده و گیرنده برای بهبود کیفیت سیگنال و افزایش برد.

دوربین‌ های مداربسته (CCTV):
 انتقال تصاویر ضبط شده به دستگاه‌ های نمایش و ضبط.

صنایع مخابراتی:
 استفاده در شبکه‌ های مخابراتی، فرستنده‌ ها و گیرنده‌ های رادیویی.

سیستم‌ های امنیتی:
 انتقال سیگنال‌ های صوتی و تصویری در سیستم‌ های نظارتی و حفاظتی.

تجهیزات ارتباطی تخصصی:
 استفاده در فرستنده‌ ها و گیرنده‌ های رادیویی در محیط‌ های صنعتی و نظامی.

شبکه‌ های اینترنت کابلی:
 انتقال داده‌ های اینترنت از طریق کابل‌ های کواکسیال به کاربران.

تجهیزات پخش زنده:
 ارسال سیگنال‌ های صوتی و تصویری با کیفیت بالا در رویدادهای زنده.

استاندارد کابل آنتن

کابل‌های آنتن باید مطابق استانداردهای بین‌المللی و ملی تولید شوند تا عملکرد و ایمنی مطلوب داشته باشند. برخی از مهم‌ ترین استانداردها عبارتند از:

• IEC 61196 (استاندارد بین‌ المللی کابل‌ های کواکسیال)
• MIL-C-17 (استاندارد نظامی آمریکا برای کابل‌ های کواکسیال)
• ITU-T K.44 (استاندارد تلویزیون کابلی)
• RoHS (استاندارد محدودیت مواد مضر در کابل)

نحوه نصب و راه‌ اندازی کابل آنتن

• انتخاب کابل مناسب: با توجه به نوع سیستم و فاصله، کابل متناسب انتخاب شود.
• برش دقیق: کابل باید به اندازه و با دقت برش داده شود تا به اتصالات آسیب نرسد.
• آماده‌ سازی سر کابل: جداسازی عایق‌ ها و آماده‌ سازی هادی و شیلد با دقت انجام شود.
• اتصال به کانکتور: کانکتورهای مناسب مانند F-type یا BNC نصب شود.
• محافظت از کابل: استفاده از محافظ‌ ها برای جلوگیری از فشار و آسیب.
• آزمون سیگنال: بعد از نصب، کیفیت سیگنال با دستگاه‌ های تست چک شود.

نحوه تعمیر و نگهداری کابل آنتن

• بازرسی دوره‌ ای: بررسی فیزیکی کابل برای تشخیص پارگی، خوردگی یا آسیب.
• تمیزکاری کانکتورها: کانکتورها باید تمیز و بدون گرد و غبار باشند.
• جلوگیری از خمیدگی شدید: خمیدگی بیش از حد موجب آسیب داخلی می‌ شود.
• جایگزینی کابل‌ های آسیب‌ دیده: کابل‌ هایی که دچار آسیب جدی شده‌ اند، باید تعویض شوند.
• محافظت در برابر رطوبت: استفاده از روکش و عایق‌ های ضدآب برای کابل‌ های خارجی.

قیمت کابل آنتن

قیمت کابل آنتن بستگی به عوامل متعددی دارد از جمله:

• نوع کابل و مشخصات فنی: کابل‌ های با کیفیت بالاتر و استانداردهای ویژه قیمت بیشتری دارند.
• طول کابل: قیمت بر اساس متراژ محاسبه می‌ شود.
• برند تولیدکننده: برندهای معتبر قیمت بالاتری دارند اما کیفیت تضمین شده‌ تری ارائه می‌ دهند.
• بازار و نوسانات ارزی: در کشورهایی که واردات کابل وجود دارد، قیمت تحت تاثیر نوسانات ارزی قرار می‌ گیرد.

برای استعلام دقیق قیمت با کارشناسان دلکوصنعت تماس بگیرید.
