فن کویل دستگاهی است که برای تهویه هوا و کنترل دمای محیط در سیستم های تهویه مطبوع (HVAC) استفاده می شود. این دستگاه ها معمولاً در ساختمان های مسکونی، تجاری و صنعتی به کار می روند. فن کوئل از دو قسمت اصلی تشکیل شده است: فن (پروانه) و کویل (مبدل حرارتی). برای مشاوره رایگان، بررسی کاتالوگ و خرید فن کویل با کارشناسان دلکو صنعت تماس بگیرید.

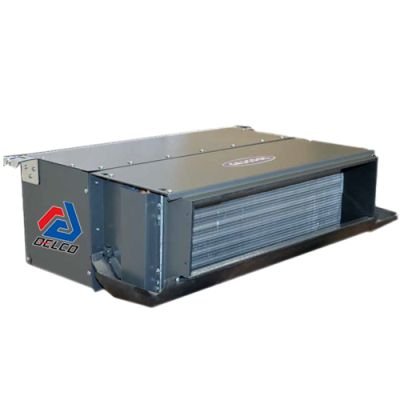

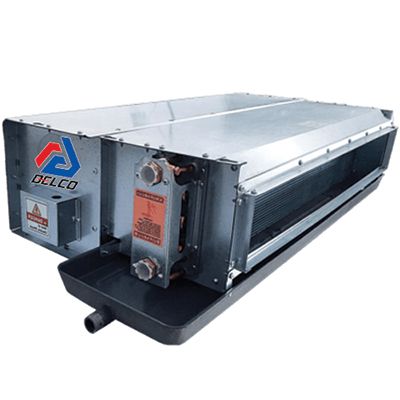

فن کویل



 فن کویل چیست؟

فن کویل نوعی مبدل حرارتی است که در سیستم های تهویه مطبوع به کار می رود و وظیفه آن تبادل گرما بین هوا و آب سرد یا گرم است. فن کویل ها از دو بخش اصلی فن و کویل تشکیل شده اند:
فن: وظیفه فن، گردش هوا در داخل فن کویل و انتقال هوای خنک یا گرم به فضای مورد نظر است.

کویل: کویل از لوله های مسی یا آلومینیومی تشکیل شده است که آب سرد یا گرم در داخل آنها جریان دارد. وظیفه کویل، جذب گرما از هوا در حالت سرمایش و انتقال گرما به هوا در حالت گرمایش است.



انواع فن کویل

فن کویل در دسته تهویه مطبوع روشی جهت کنترل دما، رطوبت و تهویه هوا است، قرار دارد. شرکت دلکو صنعت انواع مختلفی از فن کویل ها را عرضه می کند که هر یک برای کاربردها و نیازهای مختلف طراحی شده اند. در زیر به معرفی انواع فن کویل های عرضه شده توسط دلکو صنعت پرداخته شده است:

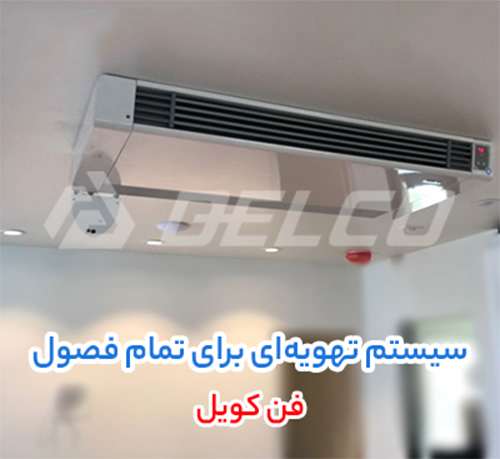

فن کویل سقفی

فن کویل سقفی

فن کویل سقفی (Ceiling Mounted Fan Coil Unit) در دو مدل زیر عرضه می شود:

  • سقفی توکار: این نوع فن کویل در داخل سقف کاذب نصب می شود و فقط دریچه های خروجی هوا دیده می شوند. مناسب برای فضاهایی است که نیاز به دکوراسیون مرتب دارند.
  • سقفی روکار: این نوع فن کویل به صورت مستقیم به سقف نصب می شود و تمام واحد قابل مشاهده است. مناسب برای فضاهایی که سقف کاذب ندارند یا فضای کافی در سقف کاذب موجود نیست.

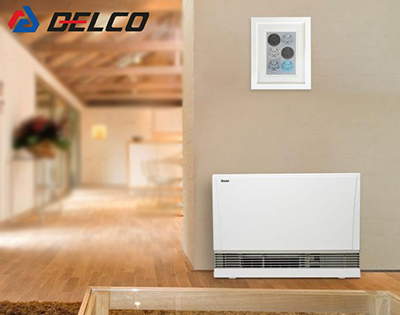

فن کویل زمینی



فن کویل زمینی



فن کویل زمینی یا Floor Mounted Fan Coil Unitدر دو مدل زیر ارائه شده است:

  • زمینی ایستاده: این نوع فن کویل بر روی زمین قرار می گیرد و معمولاً در کنار دیوار نصب می شود. به راحتی قابل دسترسی و تعمیر است.
  • زمینی خوابیده: این نوع فن کویل نیز بر روی زمین نصب می شود اما ارتفاع کمتری دارد و می تواند زیر پنجره ها یا در مکان های کم ارتفاع نصب شود.

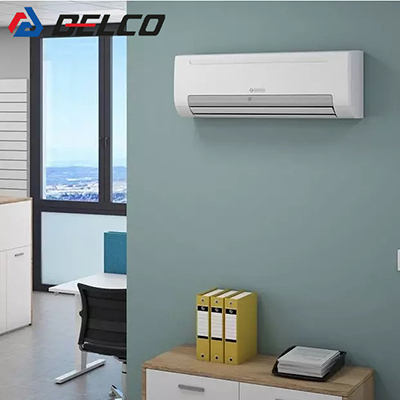

فن کویل دیواری

فن کویل دیواری



فن کویل دیواری یا Wall Mounted Fan Coil Unit نوعی فن کویل بر روی دیوار نصب شده است و مناسب برای فضاهایی است که نیاز به استفاده بهینه از فضا دارند. طراحی زیبا و کم حجم آن، آن را به گزینه ای مناسب برای اتاق های کوچک و دفاتر تبدیل کرده است.

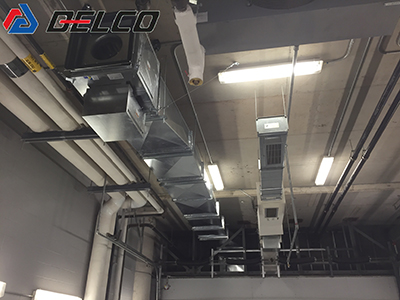

فن کویل کانالی

فن کویل کانالی



فن کویل کانالی یا Ducted Fan Coil Unit، این نوع فن کویل به سیستم کانال کشی متصل می شود و هوا را از طریق کانال ها به نقاط مختلف ساختمان توزیع می کند. مناسب برای فضاهای بزرگ و یا ساختمان هایی که نیاز به توزیع هوا در چندین اتاق دارند.



فن کویل کاستی

فن کویل کاستی



فن کویل کاستی یا Cassette Fan Coil Unit این نوع فن کویل به صورت توکار در سقف نصب می شود و تنها پنل دکوراتیو آن قابل مشاهده است. طراحی زیبا و عملکرد کم صدا، آن را به گزینه ای مناسب برای دفاتر و اتاق های کنفرانس تبدیل کرده است.

  • کاستی یک طرفه: هوا را از یک جهت توزیع می کند.
  • کاستی چهار طرفه: هوا را به صورت متوازن از چهار جهت توزیع می کند.

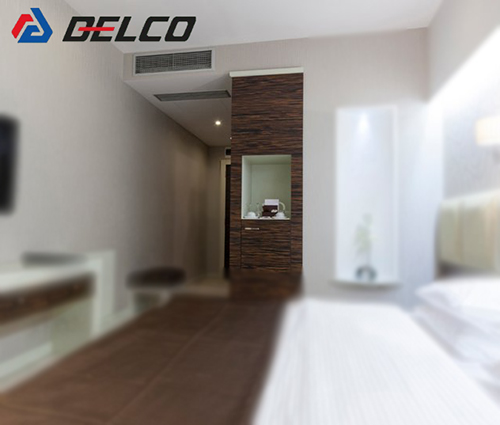

فن کویل مخفی

فن کویل سقفی دیواری

فن کویل مخفی (Concealed Fan Coil Unit)، این نوع فن کویل به صورت کامل در دیوار یا سقف نصب می شود و تنها دریچه های خروجی هوا دیده می شوند. مناسب برای فضاهایی است که نیاز به حفظ دکوراسیون داخلی دارند و تجهیزات نباید قابل مشاهده باشند.

استفاده از هر یک از این نوع فن کویل ها بسته به نیازهای خاص فضا و الزامات طراحی می تواند متفاوت باشد. انتخاب نوع مناسب فن کویل می تواند تأثیر زیادی بر کارایی سیستم تهویه مطبوع و راحتی کاربران داشته باشد.

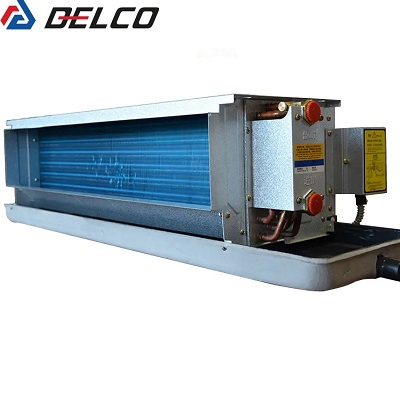

اجزا فن کویل

در زیر جدول اجزای اصلی فن کویل به همراه توضیحات هر جزء آمده است:


اجزا فن کویل
جزء فن کویل توضیحات
بدنه محفظه ای که تمامی اجزا را در بر می گیرد و از آن ها محافظت می کند.
فن محفظه ای که تمامی اجزا را در بر می گیرد و از آن ها محافظت می کند.
کویل گرمایشی/سرمایشی مبدل حرارتی که از لوله های پره داری تشکیل شده و آب سرد یا گرم در داخل آن ها جریان پیدا می کند.
ورودی هوا جایی که هوا به داخل فن کویل کشیده می شود.
فیلتر ذرات موجود در هوا را جدا می کند و از کثیف شدن فن و کویل ها جلوگیری می کند.
خروجی هوا جایی که هوا پس از عبور از کویل ها به فضا تخلیه می شود.
کنترل کننده سرعت برای تنظیم سرعت فن و روشن/خاموش کردن دستگاه استفاده می شود.
ترموستات برای تنظیم و کنترل دمای هوای خروجی از فن کویل استفاده می شود.
شیر تنظیم برای کنترل جریان آب به داخل کویل ها استفاده می شود.
سینی آبریز برای جمع کردن آب تقطیر شده در کویل سرمایشی استفاده می شود.



نحوه کار فن کویل

مراحل عملکرد فن کویل

  • ورود هوا: هوا از محیط از طریق ورودی به داخل دستگاه مکیده می شود.
  • فیلتراسیون هوا: هوا از فیلتر عبور کرده و ذرات معلق آن جدا می شوند، این عمل باعث افزایش عمر مفید کویل ها و بهبود کیفیت هوای خروجی می شود.

تبادل حرارت

  • سرمایش: در این حالت، آب سرد یا مبرد از طریق سیستم چیلر وارد کویل ها می شود. فن هوا را از روی کویل ها عبور می دهد و در نتیجه، هوا خنک شده و به فضا تخلیه می گردد.
  • گرمایش: در حالت گرمایش، آب گرم از سیستم گرمایش وارد کویل ها می شود. فن، هوا را از روی کویل ها عبور می دهد، هوا گرم شده و به محیط وارد می شود.
  • تنظیم دما: ترموستات دمای هوای خروجی را اندازه گیری و کنترل می کند. بر اساس تنظیمات کاربر، سیستم به صورت خودکار سرعت فن و جریان آب را تنظیم می کند تا دمای مطلوب حفظ شود.
  • تخلیه هوا: هوای سرد یا گرم پس از عبور از کویل و تنظیم دما، از طریق خروجی دستگاه به فضای اتاق تخلیه می شود.
  • تخلیه آب تقطیر شده: در حالت سرمایش، آب تقطیر شده روی کویل ها به داخل سینی آبریز جمع آوری و از طریق لوله تخلیه به بیرون منتقل می شود.



مقایسه انواع فن کویل

جدول زیر مقایسه بین انواع فن کویل ها است:


مقایسه انواع فن کویل
نوع فن کویل مکان نصب مزایا کاربرد
سقفی توکار داخل سقف کاذب پنهان بودن تجهیزات، حفظ زیبایی داخلی منازل، دفاتر، هتل ها
سقفی روکار نصب مستقیم به سقف نصب آسان، دسترسی ساده برای تعمیرات فضاهایی بدون سقف کاذب، فروشگاه ها
زمینی ایستاده بر روی زمین، کنار دیوار دسترسی و تعمیر آسان اتاق ها، دفاتر، فروشگاه ها
زمینی خوابیده بر روی زمین با ارتفاع کم مناسب برای مکان های کم ارتفاع، نصب آسان زیر پنجره ها، اتاق های کم ارتفاع
دیواری بر روی دیوار طراحی زیبا، کم حجم دفاتر کوچک، منازل
کانالی متصل به سیستم کانال کشی توزیع هوای یکنواخت در  چندین اتاق فضاهای بزرگ، ساختمان های اداری و تجاری
کاستی یک طرفه توکار در سقف کاذب توزیع هوا از یک جهت، طراحی زیبا و عملکرد کم صدا      دفاتر، اتاق های کنفرانس
کاستی چهار طرفه توکار در سقف کاذب توزیع هوا به چهار جهت، پوشش یکنواخت هوا دفاتر بزرگ، سالن ها، فروشگاه ها
سقفی دیواری در دیوار یا سقف انعطاف پذیری در نصب دفاتر، منازل، فروشگاه ها
مخفی در دیوار یا سقف پنهان بودن تجهیزات، حفظ دکوراسیون داخلی منازل، هتل ها، دفاتر
دو لوله ای هر نوع نصب سیستم ساده، هزینه کمتر فضاهای کوچک، سیستم های ساده
چهار لوله ای هر نوع نصب امکان گرمایش و سرمایش همزمان فضاهای بزرگ، سیستم های پیچیده



این جدول مقایسه ای، به شما کمک می کند تا با در نظر گرفتن مکان نصب، مزایا و معایب هر نوع فن کویل، بهترین گزینه را برای نیازهای خاص خود انتخاب کنید.



نحوه انتخاب فن کویل

در انتخاب فن کویل (Fan Coil) توسط شرکت دلکو صنعت، عوامل متعددی در نظر گرفته می شوند که شامل موارد زیر می باشد:

نیازهای سیستمی: اولین گام در انتخاب فن کویل، شناخت دقیق نیازهای سیستمی است. این شامل مساحت فضا، نوع کاربری (مثلاً اتاق های اداری، بیمارستان، هتل، و غیره)، و نیاز به گرمایش یا سرمایش در طول سال می شود.

ظرفیت حرارتی: بر اساس بار حرارتی محاسبه شده برای هر فضا، فن کویل ها باید ظرفیت حرارتی مناسبی داشته باشند که به تعادل دماهای مطلوب در فضاها کمک کند.

کیفیت ساخت و قابلیت عملکرد: فن کویل های انتخابی باید از جنس و مواد با کیفیت باشند تا در طولانی مدت و با بهره وری بالا عمل کنند. همچنین، قابلیت های مهمی مانند سطح نویز، کارایی انرژی، و کارکرد اصطکاکی مناسب نیز باید در نظر گرفته شود.

توان مصرفی و بهره وری انرژی: با توجه به تمایل به کاهش مصرف انرژی و هزینه های اجرایی، فن کویل های با بهره وری انرژی بالا و استفاده از فن های مدرن انتخاب می شوند.

استانداردها و مقررات محلی: همواره باید با استانداردها و مقررات محلی در نحوه نصب و عملکرد فن کویل ها آشنا باشید، تا به مشکلات بعدی پیش برید.
با توجه به این عوامل، دلکو صنعت می تواند از فن کویل هایی با کیفیت و عملکرد بالا برای پروژه های خود استفاده کند، که این انتخاب نهایی بستگی به نیازها و مشخصات هر پروژه دارد.



تعمیر و نگهداری از فن کویل

تعمیر و نگهداری منظم از فن کویل (Fan Coil) از اهمیت بسیاری برخوردار است تا عمر مفید آن را افزایش داد و عملکرد بهینه آن را حفظ کنید. در ادامه به برخی از مراحل و نکات مهم در تعمیر و نگهداری فن کویل می پردازم:

تمیزی و تعویض فیلترها: یکی از مهم ترین اقدامات در نگهداری فن کویل، تمیزی و تعویض منظم فیلترها است. فیلترهای هوا در فن کویل برای جلوگیری از ورود ذرات و گرد و غبار به داخل واحد استفاده می شوند. اگر فیلترها کثیف شوند، می توانند باعث کاهش عملکرد سیستم و افزایش مصرف انرژی شوند. بنابراین، فیلترها باید به طور منظم بررسی و در صورت لزوم تعویض شوند.

بررسی و تمیزی کمپرسور: کمپرسور یکی از اجزای حیاتی فن کویل است که برای فشردن و گرمایش یا سرمایش ماده خنک کننده استفاده می شود. باید به طور دوره ای کمپرسور را بررسی کرده و اطمینان حاصل کنید که درست کار می کند و هیچ نشتی یا مشکلی وجود ندارد.

بررسی و تمیزی انتقال حرارت: پوسته و لوله های فن کویل باید به دوره های منظم بررسی و تمیزی شوند تا از تجمع گرد و غبار و رسوبات جلوگیری شود. رسوبات بر روی سطوح داخلی می توانند عملکرد فن کویل را تحت تأثیر قرار داده و باعث افزایش مصرف انرژی و کاهش اثربخشی سیستم شوند.

بررسی و تنظیم تهویه و اندازه گیری فشار: مطمئن شوید که تنظیمات تهویه و فشار در داخل فن کویل مناسب است. تنظیمات نادرست می توانند منجر به مصرف بیشتر انرژی یا عملکرد نامناسب سیستم شوند.

بررسی سیستم کنترل: سیستم کنترل فن کویل باید به طور دوره ای بررسی و تست شود تا اطمینان حاصل شود که تمامی تنظیمات و عملکرد آن به درستی انجام می شود.

آزمون عملکرد: به طور دوره ای، فن کویل را آزمایش کنید تا از عملکرد صحیح آن اطمینان حاصل کنید و هرگونه مشکل را به موقع تشخیص دهید.

از انجام این مراحل و نگهداری منظم بر فن کویل، می توان به دست آورد که عمر مفید و عملکرد بهینه آن را حفظ کنیم و همچنین هزینه های ناشی از تعمیرات ناگهانی را کاهش دهیم.



قیمت فن کویل

قیمت فن کویل (Fan Coil) تحت تأثیر عوامل متعددی قرار می گیرد که شامل موارد زیر می باشد:

ظرفیت و ابعاد: ابعاد و ظرفیت حرارتی فن کویل به طور مستقیم بر قیمت آن تأثیر می گذارد. فن کویل های با ظرفیت بزرگتر یا ابعاد فیزیکی بزرگ تر معمولاً قیمت بالاتری دارند. همچنین، فن کویل هایی که برای کاربردهای خاصی طراحی شده اند نیز ممکن است قیمت بیشتری داشته باشند.

کیفیت ساخت و برند: برند و کیفیت ساخت فن کویل نیز تأثیر زیادی بر قیمت آن دارد. فن کویل هایی که از مواد با کیفیت، تکنولوژی پیشرفته، و استانداردهای بالا استفاده می کنند، معمولاً قیمت بیشتری دارند. برندهای معروف و با اعتبار نیز ممکن است قیمت بیشتری داشته باشند.

نوع سیستم و کاربری: نوع سیستمی که فن کویل برای آن طراحی شده است و نوع کاربری فضا (مثلاً تجاری یا مسکونی) نیز بر قیمت آن تأثیر دارد. فن کویل های طراحی شده برای کاربردهای صنعتی یا بزرگسالانه ممکن است قیمت بالاتری داشته باشند.

نوع فن: نوع فن مورد استفاده در فن کویل نیز می تواند تأثیر گذار باشد. فن کویل هایی که از فن های با بهره وری انرژی بالا استفاده می کنند ممکن است قیمت بیشتری داشته باشند، اما به طولانی مدت می توانند هزینه های انرژی را کاهش دهند.

نوع و تعداد سنسورها و کنترل ها: فن کویل هایی که دارای سنسورها و سیستم های کنترل پیشرفته ای هستند نیز قیمت بیشتری دارند. این سیستم ها می توانند عملکرد و بهره وری سیستم را بهبود دهند اما هزینه کلی را افزایش می دهند.

مقررات و استانداردها: استانداردها و مقررات محلی که برای نصب فن کویل لازم است را نیز باید در نظر گرفت. فن کویل هایی که به استانداردهای ایمنی و کیفیت مطابقت دارند ممکن است هزینه بیشتری داشته باشند.

به طور کلی، قیمت فن کویل تحت تأثیر چندین عامل می باشد و انتخاب بهترین گزینه باید با توجه به نیازهای خاص و بودجه موجود صورت گیرد.
