کابل مقاوم در برابر حرارت

کابل‌ های مقاوم در برابر حرارت دسته ای از مهم‌ ترین انواع کابل‌ های صنعتی و ساختمانی هستند که مورد استفاده در محیط‌ هایی با دمای بالا هستند. طراحی این نوع کابل‌ ها به گونه ای است که بتوانند در برابر گرمای مداوم یا لحظه‌ ای بدون افت عملکرد یا آسیب به عایق، مقاومت کنند. از آنجا که بسیاری از تجهیزات برقی، از جمله موتورهای الکتریکی، کولرها، سیستم‌ های گرمایشی و تابلوهای برق، در شرایطی با افزایش دما فعالیت می‌ کنند، استفاده از کابل مقاوم در برابر حرارت برای حفظ ایمنی، افزایش عمر مفید تجهیزات و جلوگیری از خطرات احتمالی مانند آتش‌ سوزی ضروری است. انتخاب صحیح این نوع کابل، نقش کلیدی در عملکرد ایمن سیستم‌ های برقی دارد.

کابل مقاوم در برابر حرارت چیست؟

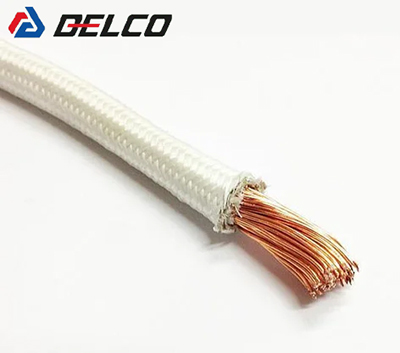

کابل مقاوم در برابر حرارت، نوعی کابل برق در دسته برق صنعتی است که برای تحمل دمای بالا بدون افت عملکرد یا آسیب به ساختار داخلی طراحی شده است. این کابل‌ ها معمولاً در فضاهایی استفاده می‌ شوند که گرمای زیادی وجود دارد مثل نزدیکی موتورهای الکتریکی، تجهیزات صنعتی، سیستم‌ های گرمایشی یا حتی زیر نور مستقیم خورشید. عایق این کابل‌ ها از موادی مانند سیلیکون، تفلون یا XLPE ساخته می‌ شود که در برابر دما، رطوبت و مواد شیمیایی مقاومت بالایی دارند. درصورت استفاده از کابل‌ های معمولی در چنین شرایطی می تواند باعث ذوب شدن عایق، اتصال کوتاه یا حتی آتش‌ سوزی شود. اما اگر از کابل‌ های مقاوم در برابر حرارت استفاده شود، با حفظ پایداری الکتریکی و مکانیکی خود، خطرات احتمالی را به‌ حداقل می‌ رسانند و عمر مفید سیستم را افزایش می‌ دهند. اگر در محیطی کار می‌ کنید که با گرمای زیاد یا تغییرات دمایی شدید سروکار دارد، استفاده از این نوع کابل یک ضرورت فنی و ایمنی است، نه یک انتخاب.

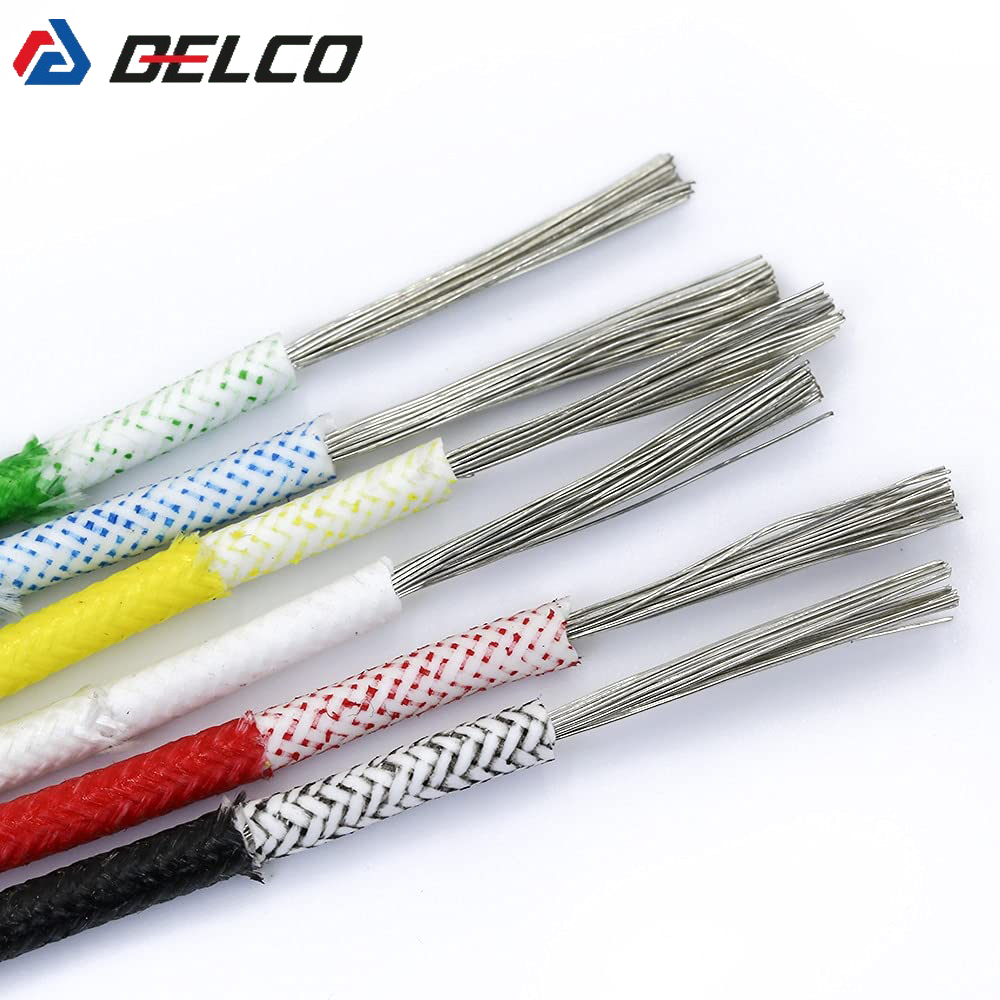

انواع کابل مقاوم در برابر حرارت

۱. کابل نسوز سیلیکونی (Silicon Rubber)
 این کابل‌ ها عایق و روکشی از جنس سیلیکون دارند که طیف دمایی وسیعی (از زیر صفر تا بیش از ۲۰۰ درجه سلسیوس) را تحمل می‌ کنند. از دیگر ویژگی های این جنس می توان به انعطاف‌پذیر بودن، تولید نکردن گاز هالوژن در آتش و مناسب بودن برای محیط‌ هایی با نیاز به انتقال ایمن سیگنال یا برق اشاره کرد.

۲. کابل با روکش لاستیک سیلیکونی
این دسته به نوعی مشابه سیلیکون نسوز است با این تفاوت که عایق لاستیکی دارد؛ این کابل‌ ها تا حدود ۱۸۰ درجه حرارت را تحمل کرده و دارای انعطاف‌ پذیری و مقاومت شیمیایی مناسب هستند.

۳. کابل با روکش لاستیک فلوئور (FKM / FEP)
 ایده‌ آل برای محیط‌ های دارای روغن، بخار یا حلال‌ های شیمیایی، با مقاومت حرارتی تا ۲۰۰ درجه و خاصیت ضد احتراقی بالا .

۴. کابل با روکش رزین فلورین
از ویژگی های این نوع می توان به داشتن عایق نازک، وزن سبک، مقاومت شیمیایی قوی و هم‌ چنین مقاومت در دماهای بسیار پایین (تا منفی ۱۰۰ درجه) اشاره کرد.

۵. کابل ویبرفیلم (VIBRAFLAM)
 دارای ساختاری مرکب از میکا و پلیمرهای خاص است که قابل‌ استفاده در شرایط فوق‌ حرارتی (تا بیش از ۱۵۰۰ درجه در حالت مستقیم) و با انعطاف‌ پذیری بالا است، مناسب برای سیستم‌ هایی چون ترموکوپل، فن و طیف‌ های خاص صنعتی.

انواع سایز کابل مقاوم در برابر حرارت

این جدول، نمایی کلی از انواع سایز کابل‌های مقاوم در برابر حرارت ارائه می‌ دهد و ویژگی‌ های ساختاری، نوع هادی، نوع عایق و کاربردهای رایج آن‌ها را مرور می‌ کند. آشنایی با این مشخصات، به انتخاب آگاهانه‌ تر و دقیق‌ تر کابل مناسب در شرایط مختلف کمک می‌ کند.

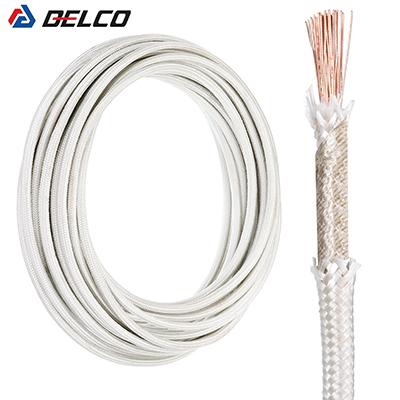

اجزای تشکیل دهنده کابل مقاوم در برابر حرارت

کابل‌ های مقاوم در برابر حرارت تشکیل شده از اجزای خاصی هستند که آن‌ ها را برای کار در شرایط دمایی بالا ایمن و قابل‌ اعتماد می‌ سازد. این کابل‌ ها معمولاً دارای چند بخش اصلی هستند که هر کدام نقشی مهم در عملکرد و دوام آن ایفا می‌ کنند.

هادی (Conductor):
این بخش تشکیل دهنده مرکز اصلی کابل است و از جنس مس افشان یا نیمه‌ افشان با خلوص بالا ساخته می‌ شود تا علاوه بر انعطاف‌ پذیری، رسانایی مناسبی نیز داشته باشد. در برخی موارد، برای کاهش وزن و هزینه، از آلومینیوم نیز استفاده می‌ شود.

عایق داخلی:
یکی از مهم‌ ترین اجزای کابل حرارتی، معمولاً از موادی مانند سیلیکون، تفلون (PTFE)، فایبرگلاس یا XLPE ساخته می‌ شود که در برابر دماهای بالا (تا ۲۰۰ درجه یا بیشتر) مقاوم هستند.

شیلد (در صورت وجود):
 در کابل‌ های شیلد دار، لایه‌ ای از رشته‌ های مسی یا فویلی برای جلوگیری از نویزهای الکترومغناطیسی به کار می‌ رود.

روکش خارجی:
این لایه آخرین لایه کابل است که از موادی مانند سیلیکون مقاوم یا ترکیبات نسوز ساخته می‌ شود. این روکش باید در برابر حرارت، سایش، رطوبت و عوامل شیمیایی دوام بالایی داشته باشد.

کاربرد کابل مقاوم در برابر حرارت

سیستم‌ های اعلام و اطفای حریق:
 مورد استفاده در مدارهای حیاتی که باید در هنگام آتش‌ سوزی فعال باقی بمانند. این کابل‌ ها حتی در معرض شعله، عملکرد الکتریکی خود را حفظ می‌ کنند.

موتورخانه‌ ها و دیگ‌ های بخار:
 در محیط‌هایی که به‌ صورت مداوم با گرمای بالا مواجه‌ اند، کابل‌های نسوز برای تغذیه تجهیزات کنترلی و پمپ‌ ها استفاده می‌ شوند.

تجهیزات گرمایشی و کوره‌ ها:
 مناسب برای اتصال به المنت‌ ها، ترموکوپل‌ ها، سیستم‌ های گرم‌ کننده و ماشین‌ آلاتی که در دمای بالا کار می‌ کنند.

صنایع پتروشیمی، نفت و گاز:
 در محیط‌ هایی با خطر نشت مواد شیمیایی یا دمای بالا، این کابل‌ ها یک گزینه‌ مناسب و ایمن برای تأمین برق تجهیزات فرآیندی و کنترل هستند.

تابلوهای برق صنعتی:
 جهت حفظ عملکرد پایدار تجهیزات کنترلی، PLC ها و ترمینال‌ های فرمان در دمای بالا یا محیط‌ های صنعتی سخت.

سیستم‌ های تهویه صنعتی و HVAC:
 برای اتصال فن‌ های حرارتی، هواسازها و سنسورهای کنترل دما که در محیط‌ های گرم و پرخطر نصب می‌ شوند.

صنایع فولاد، ذوب و ریخته‌ گری:
 در خطوط تولید با دمای بالا، استفاده از کابل مقاوم در برابر حرارت یک الزام ایمنی و فنی است.

ویژگی کابل مقاوم در برابر حرارت

تحمل دمای بالا:
 قابلیت عملکرد در دماهای بالا (تا ۲۰۰ درجه سانتی‌ گراد یا بیشتر) بدون افت کیفیت یا خطر ذوب عایق.

عایق حرارتی خاص:
 استفاده از مواد عایقی مانند سیلیکون، تفلون، XLPE یا فایبرگلاس برای مقاومت بیشتر در برابر حرارت و عوامل محیطی.

مقاومت در برابر رطوبت و مواد شیمیایی:
 مناسب برای محیط‌ های صنعتی مرطوب یا دارای بخارات خورنده.

انعطاف‌ پذیری بالا:
 امکان نصب آسان در مسیرهای خمیده یا محدود بدون آسیب به ساختار کابل.

مقاومت در برابر سایش و UV:
 دوام بالا در فضاهای باز یا در مجاورت تجهیزات متحرک.

فاقد گازهای سمی (LSZH):
 برخی مدل‌ ها بدون هالوژن بوده و در هنگام سوختن دود سمی یا خورنده تولید نمی‌ کنند.

ایده‌ آل برای شرایط سخت:
 مناسب برای محیط‌ های صنعتی، موتورخانه، خطوط تولید داغ و تجهیزات حساس حرارتی.

استاندارد کابل مقاوم در برابر حرارت

IEC 60331:
 مشخص‌ کننده عملکرد کابل در شرایط آتش‌ سوزی و حفظ مدار الکتریکی در دمای بالا.

IEC 60754:
 استاندارد مربوط به میزان دود و گازهای خورنده در زمان سوختن کابل.

BS 6387:
 ارزیابی مقاومت کابل در برابر آتش، ضربه و آب به طور هم‌ زمان.

ISIRI 3569:
 استاندارد ملی ایران برای کابل‌ های نسوز و مقاوم به حرارت.

VDE 0472:
 استاندارد آلمانی برای آزمون‌ های حرارتی، شعله‌ پذیری و انتشار دود.

این استانداردها تضمین‌ کننده ایمنی، کیفیت و دوام کابل در محیط‌ های حساس و پرحرارت هستند.

نکات مهم در هنگام انتخاب کابل مقاوم در برابر حرارت

• کابل انتخابی باید توانایی تحمل دمای محیط نصب را داشته باشد و متناسب با بیشینه دمای کاری سیستم انتخاب شود.
• جنس عایق و روکش باید بر اساس شرایط محیطی مانند رطوبت، مواد شیمیایی یا تماس با شعله تعیین گردد.
• نوع هادی (مسی یا آلومینیومی) با توجه به نیاز به انعطاف‌ پذیری یا صرفه‌ جویی اقتصادی انتخاب می‌ شود.
• سطح مقطع کابل باید متناسب با میزان جریان مصرفی و طول مسیر نصب باشد تا از افت ولتاژ و داغ شدن جلوگیری شود.
• در محیط‌ هایی با تداخل الکترومغناطیسی، استفاده از کابل‌ های شیلددار الزامی است.
• شرایط نصب مانند تابش مستقیم نور خورشید، وجود لرزش یا فشار مکانیکی در انتخاب کابل مؤثر است.
• کابل باید مطابق با استانداردهای معتبر مانند IEC، BS یا ISIRI تولید شده باشد تا عملکرد و ایمنی آن تضمین شود.

نصب و نگهداری کابل مقاوم در برابر حرارت

نصب و نگهداری کابل مقاوم در برابر حرارت نیازمند دقت ویژه و رعایت اصول فنی مشخصی است تا عملکرد ایمن و طولانی‌ مدت آن تضمین شود. در هنگام نصب، باید شعاع خم کابل طبق دستورالعمل سازنده رعایت شود تا به ساختار داخلی آسیب نرسد. استفاده از کانال‌ ها، داکت‌ های مقاوم به حرارت یا عبور کابل از مسیرهای محافظت‌ شده توصیه می‌ شود. اتصالات و ترمینال‌ ها نیز باید از نوع مقاوم به حرارت باشند تا در دمای بالا دچار ضعف یا سوختگی نشوند. در طول بهره‌ برداری، نگهداری دوره‌ ای شامل بررسی وضعیت ظاهری روکش، کنترل حرارت سطح کابل و اندازه‌ گیری مقاومت عایقی ضروری است. کابل‌ هایی که در معرض نور مستقیم خورشید یا مواد شیمیایی قرار دارند، باید به‌ صورت دوره‌ ای بررسی و در صورت مشاهده ترک‌ خوردگی یا پوسیدگی، تعویض شوند. رعایت این نکات باعث افزایش عمر کابل و جلوگیری از خرابی ناگهانی در سیستم‌ های حساس می‌ شود.

قیمت کابل مقاوم در برابر حرارت

قیمت کابل مقاوم در برابر حرارت به عوامل متعددی بستگی دارد و امکان در نظر گرفتن نرخ ثابت وجود ندارد. یکی از اصلی‌ ترین فاکتورها، نوع و کیفیت عایق حرارتی مورد استفاده در کابل است؛ برای مثال کابل‌ هایی با عایق سیلیکون یا تفلون معمولاً هزینه بیشتری دارند، زیرا مقاومت بالاتری در برابر دما، رطوبت و مواد شیمیایی از خود نشان می‌ دهند. جنس هادی نیز تأثیرگذار است؛ کابل‌ های با هادی مسی به‌ طور معمول گران‌ تر از نوع آلومینیومی هستند. سطح مقطع هادی، تعداد رشته‌ ها، وجود شیلد حفاظتی، برند تولیدکننده و استانداردهای ساخت نیز عواملی هستند که قیمت نهایی را تعیین می‌ کنند. همچنین، نوسانات قیمت فلزات و مواد اولیه و شرایط بازار (داخلی یا وارداتی بودن محصول) در قیمت‌ گذاری مؤثرند. برای خرید دقیق و مقرون‌ به‌ صرفه، توصیه می‌ شود استعلام قیمت را از کارشناسان ما در دلکوصنعت انجام دهید.
