سیستم VRF یا Variable Refrigerant Flow یک فناوری پیشرفته در سیستم تهویه مطبوع به شمار می رود. این سیستم به شما اجازه می دهد تا در هر اتاق یا منطقه از ساختمان، دمای مطلوب را تنظیم کنید.



سیستم VRF

سیستم VRF چیست؟

سیستم وی آر اف (VRF) یک سیستم تهویه مطبوع است که از یک مبدل حرارتی و یک سیستم فشار فرکانس متغیر استفاده می کند تا حرارت را از یک مکان به مکان دیگر منتقل کند. این سیستم اجازه می دهد تا پارامترهایی مانند فشار و جریان خنک کننده را به طور فعال کنترل کند که این امکان را می دهد تا به بهترین نحو ممکن حرارت را منتقل کند و انرژی را صرفه جویی کند.

سیستم VRF به طور عمده در دو نوع مختلف تقسیم می شود:

سیستم تک سیمتی

در این نوع سیستم، یک واحد خارجی (کمپرسور) به چندین واحد داخلی (فن کویل) متصل است. هر واحد داخلی می تواند به طور مستقل کنترل شود و دمای مورد نظر را برای هر فضا تنظیم کند.

سیستم چند سیمتی

در این نوع سیستم، یک واحد خارجی به چندین واحد داخلی متصل است، اما با تفاوت این که گروه های واحدهای داخلی به طور همزمان کنترل می شوند، به عنوان مثال یک گروه واحدهای داخلی ممکن است همزمان در حال گرمایش باشند در حالی که گروه دیگر در حال سرمایش است.
هر نوع از این سیستم ها مزایا و معایب خود را دارد و بسته به نیازهای ساختمانی و محیطی، یکی از آنها برای هر پروژه ممکن است مناسب باشد.



سیستم VRF

اجزای اصلی سیستم VRF

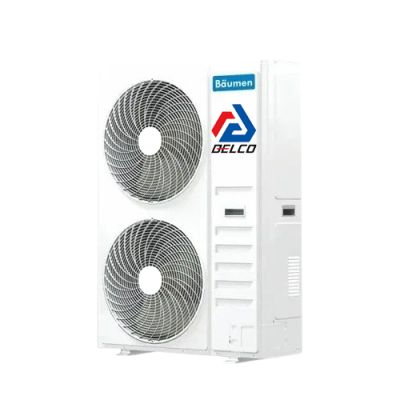

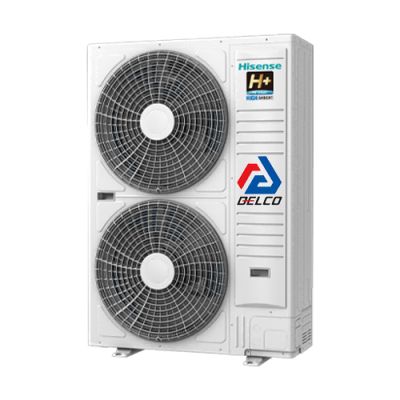

یونیت خارجی

این یونیت معمولاً شامل کمپرسور و مبدل حرارتی هستند و وظیفه اصلی آنها تأمین مبرد برای یونیت داخلی است.

یونیت داخلی

این یونیت انواع مختلفی دارند و برای گرمایش و سرمایش فضا مختلف مورد استفاده قرار می گیرند. انواع یونیت داخلی شامل دیواری، سقفی، کاستی و زمینی هستند.

لوله مبرد

این لوله مبرد را بین یونیت های داخلی و خارجی جابجا می کنند.

کنترلر و سیستم مدیریت

این بخش شامل کنترل مرکزی و محلی هستند که عملکرد کل سیستم را مدیریت و تنظیم می کنند.

مشخصات فنی سیستم VRF

مشخصات فنی سیستم VRF ممکن است بسته به تولید کننده و مدل مختلف باشد، اما برخی از مشخصات مهم شامل موارد زیر می شود:



مشخصات فنی سیستم VRF
شرح توضیحات
ظرفیت سرمایشی و گرمایشی بر حسب کیلووات معمولاً بین 22 الی 252 کیلووات است
دمای کاری محدوده دمایی که سیستم می تواند در آن عمل کند
بازدهی کارایی سیستم در انتقال حرارت و مصرف انرژی
طول و قطر لوله ابعاد فیزیکی لوله های مورد استفاده برای اتصال واحدهای داخلی و خارجی
سیستم کنترل نوع سیستم کنترلی مانند سیستم های مبتنی بر میکروپروسسور یا هوش مصنوعی
سطح صدا سطح صدای تولید شده توسط واحدهای داخلی و خارجی در زمان عملکرد
ابعاد و وزن ابعاد فیزیکی و وزن واحدهای داخلی و خارجی
 پشتیبانی فنی خدمات پشتیبانی فنی، ضمانت و خدمات پس از فروش ارائه شده توسط تولید کننده



چند نکته مهم در خصوص سیستم VRF

حداکثر فاصله عمودی بین یونیت خارجی 5 متر و حداکثر فاصله عمودی بین یونیت داخلی تا 30 متر است. همچنین حداکثر فاصله عمودی بین یونیت داخلی با یونیت خارجی 110 متر است.
جهت بهره مندی همزمان گرما و سرما باید چهار لوله برای پنل تعبیه کرد.
حداکثر اتصال یونیت خارجی به 16 یونیت داخلی است.



سیستم VRF

مزایای سیستم VRF

  • کارایی بالا و صرفه جویی در مصرف انرژی

سیستم VRF می توانند بر اساس نیاز دقیق هر فضا، میزان مبرد مورد نیاز را تنظیم کنند که منجر به کارایی بالاتر و صرفه جویی در مصرف انرژی می شود.

  • کنترل دما به صورت منطقه ای (Zoning)

هر یونیت داخلی می تواند به طور مستقل دما را تنظیم کند، که این ویژگی امکان کنترل دما در هر اتاق یا منطقه را به صورت جداگانه فراهم می کند.

  • نصب انعطاف پذیر

این سیستم قابلیت نصب در انواع ساختمان با معماری مختلف را دارند و نیازی به داکت بزرگ ندارند.

  • صدای کم

سیستم VRF به دلیل طراحی پیشرفته و استفاده از کمپرسور اینورتر، صدای کمتری نسبت به سیستم های تهویه مطبوع سنتی تولید می کنند.

  • دوام و پایداری بالا

این سیستم با کیفیت بالایی ساخته می شوند و دوام و پایداری بالایی دارند.

  • قابلیت گرمایش و سرمایش همزمان

برخی از سیستم VRF توانایی تأمین گرمایش و سرمایش همزمان در مناطق مختلف ساختمان را دارند.



کاربرد های سیستم VRF

  • ساختمان تجاری و اداری: این سیستم ها به دلیل کنترل دقیق دما و صرفه جویی در انرژی، گزینه ای مناسب برای ساختمان های اداری و تجاری هستند.
  • هتل: امکان کنترل دما در هر اتاق به طور مستقل، سیستم VRF را برای هتل ها ایده آل می کند.
  • ساختمان مسکونی بزرگ: در مجتمع مسکونی بزرگ نیز می توان از این سیستم ها برای تأمین گرمایش و سرمایش استفاده کرد.
  • مراکز خرید و فروشگاه : این سیستم به دلیل انعطاف پذیری بالا در نصب و قابلیت کنترل منطقه ای دما، برای مراکز خرید و فروشگاه ها مناسب هستند.

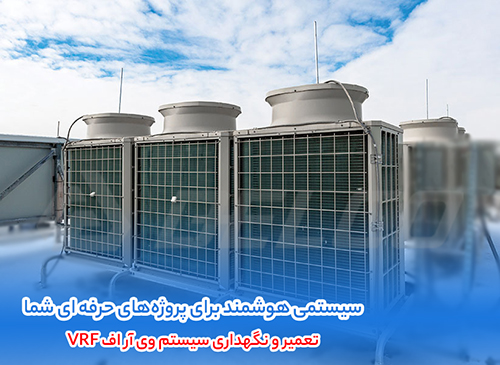

تعمیر و نگهداری سیستم وی آر اف VRF

تعمیر و نگهداری سیستم (VRF (Variable Refrigerant Flow که در دسته تهویه مطبوع قرار دارد، برای حفظ کارایی، عمر مفید و بهره وری انرژی این سیستم بسیار حائز اهمیت است. نگهداری منظم و صحیح می تواند مشکلات را قبل از وقوع شناسایی و برطرف کند و از خرابی های پرهزینه جلوگیری کند. در ادامه به نکات و مراحل مهم در تعمیر و نگهداری سیستم VRF می پردازیم.

  • بازرسی دوره ای

یونیت خارجی

تمیز کردن کویل: کویل های یونیت های خارجی باید به طور منظم تمیز شوند تا از انسداد و کاهش کارایی جلوگیری شود.

بررسی وضعیت کمپرسور: عملکرد کمپرسور را بررسی کنید و به صداهای غیرعادی توجه کنید که ممکن است نشان دهنده وجود مشکل باشد.

کنترل سطح مبرد: سطح مبرد را بررسی کرده و در صورت نیاز شارژ مجدد انجام دهید.

یونیت داخلی

تمیز کردن فیلتر: فیلترهای هوای یونیت های داخلی باید به طور منظم تمیز یا تعویض شوند تا جریان هوای بهینه حفظ شود.

بررسی فن و موتور: عملکرد فن ها و موتورهای یونیت های داخلی را بررسی کنید و از سالم بودن آنها اطمینان حاصل کنید.

کنترل تخلیه آب: مسیرهای تخلیه آب را بررسی و تمیز کنید تا از انسداد و نشت آب جلوگیری شود.

  • کنترل الکتریکی و الکترونیکی

بازرسی اتصالات الکتریکی: اتصالات الکتریکی و کابل ها را بررسی کنید تا از سلامت و عدم وجود خرابی یا ساییدگی اطمینان حاصل کنید.

آزمایش عملکرد کنترلر: عملکرد کنترلرهای مرکزی و محلی را بررسی کنید و از صحت عملکرد آنها مطمئن شوید.

بررسی سنسور: سنسور دما و فشار را بررسی کنید و در صورت نیاز کالیبره کنید.

  • بررسی و تعمیر نشت مبرد

تشخیص نشت: سیستم را از نظر نشت مبرد بررسی کنید. استفاده از ابزارهای تشخیص نشت مانند دستگاه های نشت یاب مبرد می تواند مفید باشد.

رفع نشت: در صورت یافتن نشت، باید فوراً محل نشت تعمیر و سیستم مجدداً شارژ شود.

  • تمیز کردن و نگهداری عمومی

تمیز کردن فضای اطراف یونیت خارجی: اطمینان حاصل کنید که فضای اطراف یونیت های خارجی عاری از زباله، برگ و سایر موانع باشد تا جریان هوای بهینه حفظ شود.

نگهداری قطعات متحرک: قطعات متحرک مانند بلبرینگ ها و تسمه ها را بررسی و در صورت نیاز روغن کاری یا تعویض کنید.

بررسی عایق: عایق حرارتی و صوتی را بررسی کنید و در صورت نیاز تعمیر یا تعویض کنید.

  • به روزرسانی نرم افزار و تنظیمات سیستم

بررسی و به روزرسانی نرم افزار: سیستم های VRF معمولاً دارای نرم افزارهای کنترلی پیشرفته ای هستند. اطمینان حاصل کنید که نرم افزارها به روز هستند و تنظیمات بهینه اعمال شده اند.

کالیبراسیون سیستم: تنظیمات کالیبراسیون سیستم را بررسی و در صورت نیاز اصلاح کنید.

  • مراجعه به سرویس دهنده مجاز

قرارداد سرویس و نگهداری: داشتن قراردادهای سرویس و نگهداری با شرکت های معتبر می تواند اطمینان حاصل کند که سیستم شما به طور منظم بررسی و نگهداری می شود.

آموزش پرسنل: اطمینان حاصل کنید که پرسنل نگهداری و تعمیرات شما آموزش های لازم را برای کار با سیستم های VRF دیده اند.

تعمیر و نگهداری منظم و صحیح سیستم VRF می تواند به افزایش عمر مفید، بهبود کارایی و کاهش هزینه های انرژی و تعمیرات کمک کند. با توجه به پیچیدگی و حساسیت این سیستم ها، استفاده از تکنسین های مجرب و سرویس دهنده های مجاز بسیار حائز اهمیت است. نگهداری مناسب نه تنها کارایی سیستم را تضمین می کند، بلکه راحتی و آسایش کاربران را نیز حفظ می کند. همچنین شما می توانید جهت بهره مندی از تجارب تکنسین های دلکو صنعت با کارشناسان این مجموعه تماس حاصل نمایید.



قیمت سیستم VRF

قیمت سیستم VRF به عوامل متعددی بستگی دارد که می توانند به طور قابل توجهی هزینه نهایی را تحت تأثیر قرار دهند. در ادامه به مهم ترین عوامل مؤثر بر قیمت سیستم VRF اشاره می کنیم:

  • ظرفیت و اندازه سیستم

ظرفیت گرمایش و سرمایش: سیستم های VRF با ظرفیت های مختلف عرضه می شوند که بسته به نیاز ساختمان می توانند متفاوت باشند. ظرفیت بالاتر معمولاً به معنی هزینه بیشتر است.

تعداد یونیت های داخلی و خارجی: تعداد یونیت مورد نیاز برای پوشش کامل فضای مورد نظر تأثیر مستقیمی بر قیمت دارد.

  • نوع یونیت داخلی

نوع و مدل یونیت داخلی: انواع مختلف یونیت داخلی (دیواری، سقفی، کاستی، زمینی) قیمت های متفاوتی دارند. یونیت های با قابلیت ها و طراحی های خاص ممکن است گران تر باشند.

قابلیت های اضافی: یونیت داخلی با ویژگی های پیشرفته مانند فیلترهای هوای با کیفیت بالا، سنسورهای هوشمند و کنترل های پیشرفته معمولاً هزینه بیشتری دارند.

  • پیچیدگی نصب

ساختار و معماری ساختمان: نصب سیستم VRF در ساختمان های با معماری پیچیده یا در ساختمان های قدیمی که نیاز به بازسازی دارند، می تواند هزینه نصب را افزایش دهد.

طول و پیچیدگی لوله کشی: سیستم VRF نیاز به لوله کشی دقیق دارند. هر چه طول و پیچیدگی لوله کشی بیشتر باشد، هزینه نصب نیز افزایش می یابد.

  • برند و کیفیت تجهیزات

برند: برندهای معتبر و با کیفیت معمولاً قیمت بالاتری دارند، اما این قیمت بالاتر معمولاً با کیفیت و دوام بیشتر جبران می شود.

کیفیت ساخت: تجهیزات با کیفیت بالاتر و دارای استاندارد بین المللی معمولاً هزینه بیشتری دارند.

  • ویژگی و فناوری پیشرفته

اینورتر: استفاده از کمپرسور اینورتر که بهره وری انرژی بیشتری دارند، می تواند هزینه را افزایش دهد.

قابلیت کنترل هوشمند: سیستم با قابلیت کنترل از راه دور و ارتباط با سیستم های مدیریت ساختمان (BMS) معمولاً گران تر هستند.

  • هزینه نگهداری و خدمات پس از فروش

نگهداری و سرویس دوره ای: هزینه مرتبط با نگهداری و سرویس های دوره ای باید در محاسبه هزینه کلی سیستم در نظر گرفته شود.

ضمانت و خدمات پس از فروش: سیستم هایی با ضمانت طولانی تر و خدمات پس از فروش بهتر ممکن است هزینه اولیه بالاتری داشته باشند.

  • نرخ ارز و شرایط اقتصادی

نرخ ارز: در صورت وارداتی بودن تجهیزات، نرخ ارز می تواند تأثیر قابل توجهی بر قیمت نهایی داشته باشد.

شرایط اقتصادی و تورم: شرایط اقتصادی کشور و نرخ تورم نیز می تواند بر قیمت تجهیزات و هزینه های نصب تأثیرگذار باشد.

  • نرخ بهره وری انرژی

رتبه بندی انرژی: سیستم با رتبه بندی انرژی بالاتر ممکن است هزینه بیشتری داشته باشند، اما در طول زمان با صرفه جویی در هزینه های انرژی جبران می شوند.

  •  پشتیبانی فنی و مشاوره تخصصی

هزینه مشاوره: به منظور تضمین رفاه حال شما و اطمینان از بهره‌مندی کامل از محصولات و خدمات ما، گروه صنعتی دلکو با افتخار اعلام می‌کند که هیچ هزینه‌ای برای ارائه نکات فنی توسط

کارشناسان مجرب خود از شما دریافت نخواهد شد.

پشتیبانی فنی: با برقراری تماس با پشتیبانی فنی گروه صنعتی دلکو، رایگان مشاوره بگیرید.

سوالات متداول

VRF یا Variable Refrigerant Flow یک سیستم تهویه مطبوع با عملکرد متغیر است که اجازه می دهد تا جریان مبرد به صورت دقیق و مستقل بین یونیت های داخلی و خارجی تنظیم شود. این سیستم به طور معمول برای گرمایش و سرمایش ساختمان ها استفاده می شود و از کمپرسورهای اینورتری برای کنترل دقیق جریان مبرد استفاده می کند

مزایای سیستم VRF شامل کارایی بالا، صرفه جویی در انرژی، کنترل دما به صورت منطقه ای، نصب انعطاف پذیر، صدای کمتر، دوام و پایداری بالا، و قابلیت گرمایش و سرمایش همزمان در مناطق مختلف ساختمان است.

سیستم VRF با استفاده از یک کنترلر هوشمند و کمپرسورهای اینورتری، امکان کنترل دقیق دما و جریان مبرد را فراهم می کند. همچنین، این سیستم از نظر صرفه جویی در انرژی و کارایی بسیار برتر است.

عواملی مانند اندازه و ظرفیت سیستم، معماری ساختمان، پیچیدگی لوله کشی، نیاز به فیلترها و تهویه هوا، و نیاز به کنترل دما به صورت منطقه ای در نصب یک سیستم VRF بسیار حائز اهمیت هستند.

مراحل نگهداری و تعمیر سیستم VRF شامل بازرسی دوره ای، کنترل های الکتریکی و الکترونیکی، بررسی و تعمیر نشت مبرد، تمیز کردن و نگهداری عمومی، به روزرسانی نرم افزار و تنظیمات سیستم، و مراجعه به سرویس دهنده های مجاز می باشد.
