کاربرد اینورتر در صنعت فولاد

در کارخانه فولاد، الکتروموتور ها تقریباً در تمام مراحل تولید حضور دارند؛ از انتقال مواد اولیه و کارکرد فن های کوره گرفته تا پمپ های آب خنک کاری، رولر های خط نورد و جرثقیل های سقفی. مسئله اینجاست که بیشتر این موتور ها قرار نیست همیشه با سرعت ثابت و بار کامل کار کنند. استارت مستقیم یک موتور پر قدرت هم می تواند جریان راه اندازی بالا و تنش مکانیکی قابل توجهی به موتور، گیربکس، کوپلینگ و تجهیزات متصل وارد کند. اینجاست که کاربرد اینورتر در صنعت فولاد مهم می شود. اینورتر یا درایو فرکانس متغیر (VFD) با کنترل فرکانس و ولتاژ ورودی موتور، امکان تنظیم دور، شتاب و در بیشتر کاربرد ها گشتاور الکتروموتور را فراهم می کند. نتیجه فقط کاهش مصرف برق نیست؛ کنترل بهتر فرآیند، استارت و توقف نرم، کاهش استهلاک تجهیزات و هماهنگی دقیق تر بخش های مختلف خط تولید از مزایای اصلی استفاده درست از درایو در کارخانه فولاد هستند. البته تمام نقاط خط به یک نوع اینورتر نیاز ندارند. درایوی که برای فن و پمپ انتخاب می شود الزاماً برای کانوایر سنگین، جرثقیل یا خط نورد مناسب نیست.

اینورتر در صنعت فولاد چه کاربردی دارد؟

برای درک بهتر نقش اینورتر باید به شرایط واقعی یک کارخانه فولاد نگاه کرد. بیشتر تجهیزات دوار با الکتروموتور سه فاز کار می کنند، اما نیاز فرآیند دائماً تغییر می کند. گاهی نوار نقاله باید آرام تر حرکت کند، گاهی دبی آب خنک کننده کاهش پیدا می کند و در شرایطی سرعت فن باید متناسب با فشار یا دمای فرآیند تغییر کند. در سیستم بدون کنترل دور، موتور معمولاً با سرعت نامی فعالیت می کند و کنترل فرآیند به روش های مکانیکی مثل شیر، دمپر یا گیربکس انجام می شود. اینورتر اجازه می دهد بخشی از این کنترل مستقیماً روی سرعت موتور اعمال شود. از طرف دیگر، تنظیم Ramp شتاب گیری و کاهش سرعت باعث می شود تجهیز به جای استارت و توقف ضربه ای، به صورت کنترل شده به سرعت مورد نظر برسد. این ویژگی در ماشین آلات فولاد که جرم و اینرسی بالایی دارند، خیلی مهم است. برای مثال، در خطوط نورد، کوره، پمپ و نوار نقاله کارخانه‌ های فولاد، اینورتر پنتاکس برای کنترل دور الکتروموتور، راه‌ اندازی نرم و کاهش تنش مکانیکی تجهیزات استفاده می‌ شود.

کاربرد اینورتر در نوار نقاله و انتقال مواد کارخانه فولاد

نوار نقاله ها حجم بالایی از سنگ آهن، گندله، آهن اسفنجی، مواد افزودنی و محصولات میانی را بین بخش های مختلف کارخانه جا به جا می کنند. یکی از مشکلات رایج این تجهیزات، استارت کانوایر در شرایط بارگذاری شده است. اگر موتور مستقیماً وارد مدار شود، تنش اولیه می تواند به تسمه، زنجیر، کوپلینگ و گیربکس منتقل شود. اینورتر نوار نقاله فولاد با افزایش تدریجی سرعت، استارت نرم تری ایجاد می کند و ضربه مکانیکی را کاهش می دهد. کنترل سرعت نوار مزیت دیگری هم دارد. در خطوطی که مقدار خوراک باید با ظرفیت تجهیز بعدی هماهنگ شود، اپراتور یا PLC می تواند سرعت کانوایر را متناسب با نرخ تولید تنظیم کند. برای این کاربرد نباید فقط توان موتور را ملاک قرار دهیم . کانوایر پر، گشتاور راه اندازی و اضافه بار متفاوتی نسبت به یک فن با همان توان موتور دارد. جریان نامی، شرایط شروع حرکت، اینرسی بار، سیکل کاری و احتمال گیر کردن نوار باید هنگام انتخاب درایو بررسی شوند. در نوار نقاله و سیستم انتقال مواد کارخانه فولاد، اینورتر دانفوس با کنترل دقیق سرعت و گشتاور، راه‌ اندازی نرم و کاهش تنش‌ های مکانیکی تجهیزات را فراهم می‌ کند.

کاربرد اینورتر در فن و سیستم تهویه صنایع فولاد

فن ها از نقاطی هستند که استفاده از اینورتر می تواند تأثیر محسوسی روی کنترل فرآیند داشته باشد. فن های مکنده، سیستم های غبارگیر، فن های خنک کننده و بعضی فن های کوره همیشه به حداکثر دبی نیاز ندارند. در سیستم های سنتی ممکن است موتور با دور کامل کار کند و حجم هوا توسط دمپر محدود شود. در بیشتر کاربرد های فن سانتریفیوژ، می توانیم به جای خفه کردن جریان، سرعت موتور را براساس نیاز واقعی فرآیند تنظیم کنیم.
در یک سیستم اتوماتیک، ترانسمیتر فشار یا دبی اطلاعات را به PLC یا مستقیماً به ورودی کنترلی درایو ارسال می کند و اینورتر سرعت موتور را تغییر می دهد. در این بخش صرفه جویی انرژی اینورتر در صنعت فولاد هم اهمیت پیدا می کند؛ چون فن های سانتریفیوژ در دسته بار های گشتاور متغیر قرار می گیرند و کاهش دور در شرایط مناسب می تواند توان مصرفی را به شکل قابل توجهی کاهش دهد.

کنترل پمپ آب و سیستم خنک کاری فولاد با اینورتر

فرآیند های فولادسازی وابستگی زیادی به سیستم های آب صنعتی دارند. پمپ های سیرکولاسیون، خنک کاری، تصفیه آب، بوستر پمپ و انتقال سیالات در بخش های مختلف کارخانه فعالیت می کنند. اگر پمپ همیشه با دور نامی کار کند اما دبی مورد نیاز متغیر باشد، کنترل جریان فقط با شیر می تواند انرژی را در مسیر هیدرولیکی تلف کند. در سیستم هایی که طراحی آنها اجازه می دهد، کنترل دور پمپ با اینورتر راهکار مناسب تری است.
برای مثال، می توانید یک ترانسمیتر فشار روی خط نصب کنید. اینورتر با دریافت فیدبک فشار و استفاده از کنترل PID، دور موتور را برای حفظ Set Point افزایش یا کاهش می دهد. با این حال، کاهش دور پمپ بدون محدودیت نیست. حداقل دبی، نقطه کار پمپ، خنک کاری موتور، شرایط NPSH و الزامات فرآیند باید بررسی شوند. هدف این نیست که موتور همیشه با کمترین دور کار کند؛ هدف رسیدن به نقطه عملکرد مناسب سیستم است.

کاربرد اینورتر در خط نورد و رولر صنعت فولاد

در خطوط نورد، کنترل سرعت مستقیماً با کیفیت و پایداری فرآیند ارتباط دارد. شمش یا محصول باید بین رول ها و رولر تیبل ها با سرعت مشخص حرکت کند و اختلاف سرعت نامناسب می تواند باعث ایجاد کشش یا اختلال در انتقال محصول شود. در چنین کاربرد هایی کنترل ساده V/F همیشه کافی نیست. ممکن است به Vector Control، فیدبک انکودر، کنترل دقیق گشتاور یا هماهنگی چند درایو از طریق شبکه صنعتی نیاز باشد. به همین خاطر انتخاب اینورتر برای رولینگ میل باید براساس مشخصات دینامیکی خط انجام شود. دقت کنترل سرعت، پاسخ گشتاور، ظرفیت Overload، پروتکل ارتباطی و امکان یکپارچه سازی با PLC اهمیت بیشتری از انتخاب صرفاً براساس توان نامی دارند.

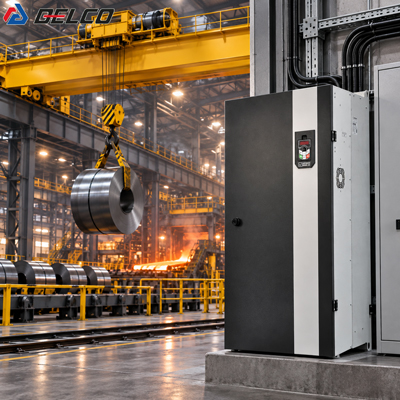

اینورتر در جرثقیل سقفی و بالابر کارخانه فولاد

جرثقیل های سقفی در کارخانه های فولاد با بار های سنگین و سیکل کاری پر تکرار مواجه اند. حرکت ناگهانی پل یا ترولی می تواند باعث نوسان بار و افزایش تنش مکانیکی شود. استفاده از اینورتر در جرثقیل صنعت فولاد امکان کنترل شتاب و کاهش سرعت را فراهم کرده و حرکت تجهیزات را نرم تر می کند. در مکانیزم بالابری، کنترل گشتاور و عملکرد ترمز اهمیت بیشتری پیدا می کند.
این کاربرد با فن و پمپ تفاوت جدی دارد. هنگام پایین آمدن بار، موتور ممکن است وارد وضعیت Regenerative شود و انرژی به DC Bus درایو بازگردد. بسته به طراحی سیستم، استفاده از Brake Unit و مقاومت ترمز یا راهکار های بازیابی انرژی می تواند ضروری باشد. پس اگر یک اینورتر صرفاً به خاطر یکسان بودن توان موتور برای جرثقیل انتخاب شود، احتمال خطای Over Voltage، عملکرد نامناسب ترمز یا کمبود گشتاور وجود خواهد داشت.

نقش اینورتر در کاهش مصرف انرژی کارخانه فولاد

یکی از دلایل اصلی استفاده از VFD در صنعت فولاد مدیریت مصرف انرژی است، اما این مزیت را نباید به همه تجهیزات تعمیم داد. بیشترین پتانسیل صرفه جویی معمولاً در فن ها و پمپ هایی وجود دارد که بخش قابل توجهی از زمان با ظرفیت کمتر از مقدار نامی کار می کنند. در این شرایط، کاهش سرعت موتور می تواند از کارکرد غیر ضروری با دور کامل جلوگیری کند. در کانوایر، جرثقیل یا خط نورد، مزیت اصلی اینورتر ممکن است بیشتر مربوط به کنترل فرآیند، کاهش شوک مکانیکی و مدیریت سرعت باشد تا صرفاً کاهش مصرف برق. بنابراین قبل از محاسبه بازگشت سرمایه باید پروفایل بار واقعی تجهیز بررسی شود. وعده کاهش مصرف انرژی بدون دانستن ساعات کار، درصد بار و الگوی عملکرد موتور، مبنای فنی دقیقی ندارد.

مزایای استفاده از اینورتر در صنایع فولاد

زمانی که اینورتر متناسب با موتور و ماشین انتخاب شود، چند مزیت هم زمان ایجاد می کند:

• کنترل دقیق دور و در بعضی کاربرد ها گشتاور الکتروموتور
• استارت و توقف نرم تجهیزات سنگین
• کاهش تنش وارد شده به گیربکس، کوپلینگ، تسمه و اجزای مکانیکی
• کاهش مصرف انرژی در فن ها و پمپ های دارای بار متغیر
• کنترل دقیق تر فشار، دبی و سرعت انتقال مواد
• امکان اتصال درایو به PLC، HMI و شبکه اتوماسیون کارخانه
• کاهش دفعات استارت مستقیم موتور
• امکان پایش بهتر بعضی پارامتر های الکتریکی و وضعیت عملکرد موتور

در صنایع فولاد، اینورتر زیمنس با کنترل دقیق دور و گشتاور الکتروموتور، مصرف انرژی و تنش‌ های مکانیکی تجهیزات را کاهش داده و پایداری خط تولید را افزایش می‌ دهد. این مزایا زمانی به دست می آیند که تنظیم پارامتر ها و نصب الکتریکی هم اصولی انجام شده باشد.

معیار انتخاب اینورتر مناسب برای صنعت فولاد

برای خرید اینورتر صنعت فولاد ابتدا باید نوع ماشین مشخص شود. توان درج شده روی پلاک موتور تنها نقطه شروع انتخاب است. جریان نامی موتور، ولتاژ شبکه، گشتاور مورد نیاز، نوع بار، تعداد استارت و توقف، زمان شتاب گیری، ظرفیت اضافه بار و روش کنترل باید بررسی شوند. اگر ماشین در هنگام شروع حرکت بار سنگینی دارد، انتخاب درایو Heavy Duty می تواند نسبت به یک مدل مخصوص بار های سبک تر منطقی تر باشد. محیط نصب هم نباید نادیده گرفته شود. دمای بالا و گرد و غبار از شرایط رایج کارخانه فولاد هستند. نصب اینورتر در تابلو بدون تهویه کافی می تواند باعث افزایش دمای داخلی و Trip مکرر شود. در دمای محیط بالا یا ارتفاع زیاد از سطح دریا ممکن است طبق دستورالعمل سازنده نیاز به Derating اینورتر وجود داشته باشد. در بازار صنعتی، برند هایی مثل Siemens، ABB، LS، INVT و SSI برای پروژه های مختلف بررسی می شوند. انتخاب برند باید بعد از تعیین الزامات فنی انجام شود، نه قبل از آن.

اشتباهات رایج در نصب و استفاده از اینورتر در کارخانه فولاد

یک خطای متداول، خرید درایو براساس کیلووات بدون بررسی جریان موتور و نوع بار است. خطای بعدی، نصب اینورتر در تابلو های آلوده و گرم بدون پیش بینی سیستم تهویه مناسب است. پارامتر گذاری اشتباه هم می تواند عملکرد یک درایو کاملاً سالم را مختل کند. اطلاعات پلاک موتور، Acceleration و Deceleration Time، محدودیت جریان، روش کنترل و پارامتر های حفاظتی باید متناسب با ماشین تنظیم شوند.
در کابل های طولانی بین اینورتر و موتور هم باید اثرات خروجی PWM بررسی شود و در صورت نیاز از راهکار هایی مثل راکتور خروجی یا فیلتر مناسب استفاده شود. در پروژه هایی که تعداد زیادی درایو پر قدرت روی شبکه نصب شده اند، بررسی هارمونیک هم اهمیت پیدا می کند. استفاده از Line Reactor یا تجهیزات کنترل هارمونیک باید براساس شرایط واقعی شبکه و مطالعات الکتریکی انجام شود.

خرید اینورتر برای صنعت فولاد از دلکو صنعت

کاربرد اینورتر در صنعت فولاد از کنترل پمپ و فن تا نوار نقاله، رولر تیبل، جرثقیل و تجهیزات خط نورد ادامه دارد. تفاوت شرایط کاری این تجهیزات نشان می دهد که انتخاب یک VFD عمومی برای تمام نقاط کارخانه تصمیم مناسبی نیست. برای انتخاب درست باید مشخصات پلاک موتور، نوع ماشین، جریان کاری، گشتاور مورد نیاز، شرایط محیطی، روش کنترل، ارتباط با PLC و نیاز به تجهیزات جانبی بررسی شوند. در یک کانوایر سنگین، ظرفیت Overload اهمیت دارد؛ در فن و پمپ، کنترل PID و راندمان مطرح است و در جرثقیل، کنترل گشتاور و سیستم ترمز در اولویت قرار می گیرد.
برای انتخاب و خرید اینورتر مناسب صنایع فولاد می توانید اطلاعات موتور و شرایط کاری تجهیز را در اختیار کارشناسان ما در دلکو صنعت قرار دهید تا ظرفیت و سری مناسب درایو و تجهیزات جانبی مورد نیاز براساس کاربرد واقعی خط بررسی شود.

چه عواملی بر قیمت اینورتر در صنایع فولاد تأثیر می‌ گذارند؟

قیمت اینورتر در مصارف صنعتی تنها براساس توان درج‌ شده روی پلاک دستگاه تعیین نمی‌ شود. نوع بار و شرایط کاری تجهیزات فولادی از مهم‌ ترین معیار های تعیین قیمت هستند. برای مثال، اینورتر مورد استفاده برای فن یا پمپ معمولاً الزامات متفاوتی نسبت به درایو کانوایر سنگین، جرثقیل سقفی یا تجهیزات خط نورد دارد. توان و جریان نامی اینورتر، ظرفیت اضافه‌ بار، نوع کنترل V/F یا Vector Control، قابلیت کنترل گشتاور و امکان اتصال به PLC و شبکه‌ های صنعتی از مشخصاتی هستند که روی هزینه خرید تأثیر می‌ گذارند. در کاربرد های Heavy Duty هم ممکن است به اینورتری با ظرفیت اضافه‌ بار بالاتر نیاز باشد که طبیعتاً قیمت متفاوتی خواهد داشت.

برند و کشور سازنده هم در قیمت اینورتر صنعتیبسیار تاثیر دارد. برند هایی مثل LS، INVT، SSI، Siemens و ABB از نظر امکانات، سطح تکنولوژی، خدمات و محدوده قیمتی با یکدیگر تفاوت دارند. تجهیزات جانبی مورد نیاز پروژه مانند مقاومت ترمز، Brake Unit، راکتور ورودی و خروجی و فیلتر های هارمونیک هم باید در هزینه نهایی در نظر گرفته شوند. در محصولات وارداتی، نرخ ارز و هزینه تأمین نیز می‌تواند قیمت را تغییر دهد. بنابراین هنگام خرید اینورتر برای صنعت فولاد، مقایسه قیمت باید پس از بررسی نوع موتور، بار، شرایط محیطی و نیاز واقعی خط تولید انجام شود.
