کاربرد گیربکس در صنعت نفت، گاز و پتروشیمی

صنعت نفت، گاز و پتروشیمی یکی از مهم ترین صنایع جهان است که عملکرد صحیح آن به تجهیزات مکانیکی و دوار وابستگی مستقیمی دارد. در این میان، گیربکس صنعتی یکی از اصلی ترین اجزای انتقال قدرت محسوب می شود که وظیفه تنظیم سرعت، افزایش گشتاور و انتقال توان از الکتروموتور به تجهیزات مختلف را بر عهده دارد. بسیاری از تجهیزات موجود در پالایشگاه ها، سکو های نفتی، خطوط انتقال گاز و مجتمع های پتروشیمی بدون استفاده از گیربکس قادر به عملکرد پایدار و دقیق نیستند. شرایط سخت کاری مانند دمای بالا، محیط های خورنده، کارکرد ۲۴ ساعته، بار های سنگین و نیاز به دقت بالا باعث شده انتخاب گیربکس مناسب اهمیت ویژه ای داشته باشد.

استفاده از گیربکس استاندارد علاوه بر افزایش راندمان تجهیزات، موجب کاهش استهلاک، صرفه جویی در مصرف انرژی و کاهش هزینه های تعمیرات می شود. امروزه برندهایی مانند SEW ،Bonfiglioli، Rossi، Motovario و سایر تولید کنندگان معتبر، گیربکس های تخصصی برای صنایع نفت و گاز تولید می کنند که مطابق استاندارد های صنعتی طراحی شده اند.



چرا گیربکس در صنعت نفت، گاز و پتروشیمی اهمیت دارد؟

در بیشتر تجهیزات صنعتی، سرعت خروجی الکتروموتور بسیار بیشتر از سرعت مورد نیاز دستگاه است. گیربکس با کاهش سرعت و افزایش گشتاور، شرایط مناسب برای عملکرد تجهیزات را فراهم می کند. گیربکس صنعتی در صنایع نفت، گاز و پتروشیمی وظیفه تنظیم سرعت، افزایش گشتاور و انتقال ایمن قدرت از الکتروموتور به تجهیزات مختلف را بر عهده دارد. تجهیزاتی مانند پمپ ها، کمپرسور ها، میکسر ها، نوار نقاله ها و فن های صنعتی برای عملکرد دقیق و پایدار به گیربکس مناسب نیاز دارند. شرایط سخت محیطی، کارکرد مداوم و بار های سنگین باعث می شود انتخاب گیربکس با کیفیت اهمیت بیشتری پیدا کند. استفاده از گیربکس استاندارد، علاوه بر کاهش فشار وارد شده به الکتروموتور، باعث افزایش راندمان، کاهش مصرف انرژی، کنترل بهتر فرآیند و جلوگیری از توقف ناگهانی خطوط تولید پالایشگاهی و پتروشیمی می شود.

مهم ترین دلایل استفاده از گیربکس عبارت اند از:

• انتقال قدرت با راندمان بالا
• کاهش سرعت دوران موتور
• افزایش گشتاور خروجی
• جلوگیری از وارد شدن تنش به تجهیزات
• افزایش عمر یاتاقان ها و شافت ها
• کاهش استهلاک تجهیزات فرآیندی
• امکان کنترل دقیق فرآیند تولید
• افزایش ایمنی خطوط تولید

به همین دلیل تقریباً تمام واحد های پالایشگاهی و  پتروشیمی از انواع گیربکس صنعتی استفاده می کنند.





کاربرد گیربکس در پمپ انتقال نفت و فرآورده ی نفتی

پمپ ها یکی از حیاتی ترین تجهیزات صنعت نفت هستند. انتقال نفت خام، گاز مایع، فرآورده های پالایشگاهی و مواد شیمیایی بدون عملکرد صحیح پمپ ها امکان پذیر نیست. در بسیاری از این نوع پمپ ، گیربکس وظیفه تنظیم سرعت و انتقال گشتاور را بر عهده دارد تا جریان سیال با فشار و دبی مناسب تأمین شود.

کاربرد ها شامل:

• پمپ انتقال نفت خام
• پمپ خطوط لوله
• پمپ فرآورده های نفتی
• پمپ مواد شیمیایی
• پمپ های دوزینگ
• پمپ آب صنعتی
• پمپ های خنک کننده

برای این کاربرد ها معمولاً از گیربکس هلیکال SEW ،Bonfiglioli استفاده می شود که راندمان بالا و عملکرد مداوم دارند.



کاربرد گیربکس در کمپرسور صنعت گاز

کمپرسور ها وظیفه فشرده سازی گاز طبیعی، گاز های فرآیندی و گاز های پتروشیمی را بر عهده دارند. برای رسیدن به سرعت مناسب کمپرسور و انتقال توان از الکتروموتور، استفاده از گیربکس ضروری است. در ایستگاه های تقویت فشار گاز، کمپرسور ها باید حجم زیادی از گاز طبیعی را با فشار مشخص وارد خطوط انتقال کنند. گیربکس در این تجهیزات، توان موتور یا توربین را با سرعت و گشتاور مناسب به شافت کمپرسور منتقل می کند و باعث پایداری عملکرد، کاهش لرزش و جلوگیری از فشار ناگهانی به اجزای دوار می شود.

برای مثال، در یک کمپرسور رفت وبرگشتی انتقال گاز، سرعت بالای الکتروموتور باید متناسب با دور پایین تر میل لنگ کمپرسور تنظیم شود. در این کاربرد، استفاده از گیربکس هلیکال سنگین باعث کاهش دور موتور، افزایش گشتاور و حرکت کنترل شده پیستون ها می شود. همچنین در کمپرسور های سانتریفیوژ واحد های فرآورش گاز، از گیربکس افزاینده سرعت برای رساندن دور شافت کمپرسور به سرعت مورد نیاز استفاده می شود.


مزایای استفاده:

• انتقال گشتاور بالا
• کنترل سرعت کمپرسور
• کاهش لرزش
• افزایش طول عمر تجهیزات
• کاهش مصرف انرژی

در این بخش معمولاً از گیربکس های Flender، SEW، Rossi و Sumitomo استفاده می شود.





نقش گیربکس در نوار نقاله ی پالایشگاه و پتروشیمی

در مجتمع های نفتی، انتقال مواد اولیه، کاتالیست ها، گوگرد، کک نفتی و مواد جامد توسط نوار نقاله انجام می شود. در پالایشگاه ها و مجتمع های پتروشیمی، نوار نقاله ها برای جابه جایی موادی مانند گوگرد گرانوله، کک نفتی (Petroleum Coke)، کاتالیست های مصرف شده و مواد اولیه جامد به کار می روند. این تجهیزات برای حمل بار های سنگین به حرکت یکنواخت و گشتاور بالا نیاز دارند که توسط گیربکس صنعتی تأمین می شود. گیربکس با کاهش سرعت الکتروموتور و افزایش گشتاور، از لغزش تسمه، شوک های مکانیکی و فشار بیش از حد به موتور جلوگیری می کند و باعث عملکرد پایدار سیستم انتقال مواد می شود.

برای مثال، در واحد بازیافت گوگرد (Sulfur Recovery Unit - SRU) پالایشگاه ها، نوار نقاله ها وظیفه انتقال گوگرد جامد از محل دانه بندی به بخش بسته بندی یا انبار را بر عهده دارند. در این کاربرد معمولاً از گیربکس های شافت موازی SEW، Bonfiglioli یا Nord استفاده می شود تا نوار نقاله بتواند به صورت ۲۴ ساعته، با سرعت ثابت و بدون توقف، حجم بالای گوگرد را جابه جا کند و از ایجاد تنش و استهلاک در سیستم جلوگیری شود.

گیربکس در این سیستم ها باعث حرکت یکنواخت تسمه و انتقال بار های سنگین می شود.

کاربرد ها:

• انتقال گوگرد
• انتقال کاتالیست
• انتقال مواد معدنی
• انتقال مواد جامد
• خطوط بارگیری

گیربکس های هلیکال و شافت موازی Bonfiglioli، Nord و SEW گزینه های رایج این کاربرد هستند.





کاربرد گیربکس در میکسر ها و راکتور پتروشیمی

در صنایع پتروشیمی، بسیاری از مواد باید با سرعت کنترل شده مخلوط شوند. این فرآیند توسط میکسر های صنعتی انجام می شود. گیربکس در این تجهیزات وظیفه کاهش سرعت و افزایش گشتاور را دارد تا عملیات اختلاط به صورت یکنواخت انجام شود. در واحد های پتروشیمی، میکسر ها و راکتور ها برای ترکیب مواد اولیه، انجام واکنش های شیمیایی و تولید محصولاتی مانند پلی اتیلن، پلی پروپیلن، رزین و حلال های صنعتی به حرکت یکنواخت و گشتاور بالا نیاز دارند. گیربکس صنعتی با کاهش دور الکتروموتور و افزایش گشتاور، امکان چرخش پایدار همزن را فراهم می کند و از ایجاد نوسان، لرزش و اختلال در فرآیند اختلاط جلوگیری می کند. این موضوع تأثیر مستقیمی بر کیفیت محصول نهایی، یکنواختی ترکیب مواد و افزایش راندمان تولید دارد.

برای مثال، در راکتور تولید رزین اپوکسی، همزن باید مواد اولیه با ویسکوزیته بالا را به صورت مداوم و با سرعت کنترل شده مخلوط کند. در این کاربرد معمولاً از گیربکس های خورشیدی (Planetary) یا هلیکال SEW، Flender و Bonfiglioli استفاده می شود تا گشتاور بالای مورد نیاز همزن تأمین شده و فرآیند واکنش شیمیایی بدون توقف و با کیفیت یکنواخت انجام شود.

کاربرد ها:

• تولید پلیمر
• تولید رزین
• صنایع پلاستیک
• تولید مواد افزودنی
• تولید مواد شیمیایی

در این تجهیزات اغلب از گیربکس آویز Bonfiglioli، Rossi و گیربکس هلیکال SEW استفاده می شود.





کاربرد گیربکس در تجهیزات حفاری نفت

دکل های حفاری دارای تجهیزات سنگینی هستند که به گشتاور بسیار بالایی نیاز دارند. در دکل های حفاری نفت و گاز، تجهیزات مختلفی مانند دراوورکس (Drawworks)، تاپ درایو (Top Drive)، سیستم های انتقال لوله و پمپ های گل حفاری برای عملکرد صحیح به گشتاور بالا و سرعت کنترل شده نیاز دارند. گیربکس صنعتی با تنظیم نسبت سرعت و افزایش گشتاور، نیروی تولید شده توسط الکتروموتور یا موتور دیزل را به این تجهیزات منتقل می کند و امکان حفاری ایمن و مداوم را فراهم می سازد. استفاده از گیربکس مناسب باعث کاهش شوک های مکانیکی، جلوگیری از اضافه بار، افزایش عمر قطعات و کاهش هزینه های تعمیرات می شود.

برای مثال، در سیستم Top Drive که وظیفه چرخاندن رشته حفاری را بر عهده دارد، معمولاً از گیربکس های سیاره ای (Planetary) با گشتاور بالا استفاده می شود. این گیربکس ها قادرند نیروی لازم برای چرخش مته در اعماق زیاد را تأمین کنند و در شرایط کاری سنگین، عملکردی پایدار و قابل اعتماد داشته باشند. برند هایی مانند Flender، Brevini، Bonfiglioli و SEW از گزینه های شناخته شده برای این کاربرد های سنگین در صنعت حفاری هستند.

گیربکس در تجهیزات زیر استفاده می شود:

• تاپ درایو
• وینچ
• سیستم بالابر
• تجهیزات چرخشی
• تجهیزات انتقال لوله

در این بخش معمولاً گیربکس های سنگین با طراحی مقاوم در برابر شوک استفاده می شوند.





نقش گیربکس در سیستم تهویه و خنک کننده پالایشگاه

فن های صنعتی برج های خنک کننده، کولینگ تاور ها و سیستم های تهویه پالایشگاه ها معمولاً با گیربکس کار می کنند. سیستم تهویه و خنک کننده در پالایشگاه ها وظیفه کنترل دمای تجهیزات، تخلیه گاز های گرم و حفظ شرایط ایمن در واحد های فرآیندی را بر عهده دارند. در تجهیزاتی مانند فن های صنعتی، ایرکولر ها (Air Cooler)، برج های خنک کننده (Cooling Tower) و اگزاست فن های بزرگ، گیربکس نقش مهمی در انتقال قدرت و تنظیم سرعت چرخش فن ایفا می کند. با کاهش دور الکتروموتور و افزایش گشتاور، گیربکس باعث عملکرد نرم، کاهش لرزش و افزایش راندمان سیستم تهویه می شود. این موضوع علاوه بر کاهش استهلاک تجهیزات، مصرف انرژی را هم بهینه می کند.

برای مثال، در برج های خنک کننده پالایشگاه نفت، فن های بزرگ باید به صورت ۲۴ ساعته و با سرعتی ثابت کار کنند تا آب فرآیندی به درستی خنک شود. در این کاربرد معمولاً از گیربکس های هلیکال یا Bevel Helical برند های Flender، SEW، Bonfiglioli و Nord استفاده می شود. این گیربکس ها توان تحمل بار های پیوسته، شرایط محیطی سخت و دمای بالا را دارند و با انتقال مطمئن قدرت، از توقف سیستم های خنک کننده و اختلال در فرآیند تولید جلوگیری می کنند.

مزایا:

• کاهش سرعت فن
• افزایش راندمان
• کاهش صدا
• کاهش مصرف انرژی
• افزایش عمر تجهیزات

در این تجهیزات معمولاً از گیربکس های هلیکال و شافت مستقیم استفاده می شود.



کاربرد گیربکس در تجهیزات انتقال مواد شیمیایی

در واحد های تولید مواد شیمیایی، تجهیزات انتقال مواد مانند اسکرو کانوایر، الواتور و فیدر ها به گیربکس وابسته هستند. در واحد های پتروشیمی، انتقال مواد شیمیایی جامد و نیمه جامد بخش مهمی از فرآیند تولید را تشکیل می دهد. تجهیزاتی مانند اسکرو کانوایر (Screw Conveyor)، الواتور های صنعتی، فیدر ها و سیستم های انتقال مواد برای جابه جایی موادی مانند گرانول های پلیمری، کاتالیست، گوگرد، کک نفتی و پودر های شیمیایی به گیربکس صنعتی نیاز دارند. گیربکس با کاهش سرعت الکتروموتور و افزایش گشتاور، حرکت یکنواخت تجهیزات را تضمین کرده و از وارد شدن ضربه به سیستم انتقال جلوگیری می کند. این موضوع علاوه بر افزایش دقت انتقال مواد، باعث کاهش استهلاک قطعات و افزایش عمر تجهیزات می شود.

برای مثال، در واحد تولید پلی اتیلن، اسکرو کانوایر وظیفه انتقال گرانول های پلیمر از بخش تولید به سیلو های ذخیره یا واحد بسته بندی را بر عهده دارد. در این کاربرد معمولاً از گیربکس های هلیکال، شافت موازی یا آویز برند های SEW، Bonfiglioli، Nord و Motovario استفاده می شود. این گیربکس ها توان تحمل بار های پیوسته، کارکرد ۲۴ ساعته و گشتاور بالا را داشته و عملکرد مطمئنی در خطوط انتقال مواد شیمیایی و پلیمری ارائه می کنند.

کاربردها:

انتقال پودر
انتقال گرانول
انتقال کاتالیست
انتقال پلیمر
انتقال مواد افزودنی

در این تجهیزات گیربکس باید قابلیت کارکرد مداوم و تحمل بار های متغیر را داشته باشد.



انواع گیربکس مناسب برای صنعت نفت، گاز و پتروشیمی

بسته به نوع کاربرد، گیربکس های مختلفی در این صنعت استفاده می شوند.

• گیربکس هلیکال

راندمان بالا
صدای کم
مناسب کارکرد مداوم
ایده آل برای پمپ ها و کمپرسور ها

• گیربکس آویز (شافت موازی)

مناسب نوار نقاله
تحمل بار زیاد
نصب آسان

• گیربکس خورشیدی

گشتاور بسیار بالا
ابعاد فشرده
مناسب تجهیزات حفاری

• گیربکس حلزونی

مناسب بار های سبک
قیمت اقتصادی
مناسب تجهیزات جانبی

• گیربکس کرانویل پینیون

تغییر زاویه انتقال قدرت
مناسب میکسر ها
مناسب تجهیزات انتقال مواد



انواع برند پر کاربرد گیربکس در صنعت نفت و پتروشیمی

در پروژه های نفت و گاز معمولاً از برند های معتبر جهانی استفاده می شود.

برند های رایج عبارت اند از:

• SEW-Eurodrive
• Bonfiglioli
• Rossi
• Flender
• Nord Drivesystems
• Sumitomo
• Motovario
• David Brown

انتخاب برند مناسب به عواملی مانند گشتاور مورد نیاز، شرایط محیطی، نوع بار، سیکل کاری و بودجه پروژه بستگی دارد.





نکات مهم انتخاب گیربکس برای صنایع نفت، گاز و پتروشیمی

انتخاب گیربکس مناسب در صنایع نفت، گاز و پتروشیمی تأثیر مستقیمی بر راندمان تجهیزات، کاهش هزینه های تعمیرات و افزایش پایداری خطوط تولید دارد. از آنجا که تجهیزات این صنایع معمولاً به صورت مداوم و در شرایط سخت محیطی فعالیت می کنند، انتخاب گیربکس باید بر اساس مشخصات فنی و شرایط واقعی بهره برداری انجام شود. مهم ترین نکات در انتخاب گیربکس عبارت اند از:

گشتاور مورد نیاز: گیربکس باید توانایی تأمین گشتاور مورد نیاز تجهیزاتی مانند پمپ، کمپرسور، میکسر یا نوار نقاله را داشته باشد.
نسبت تبدیل مناسب: نسبت کاهش دور باید با سرعت کاری دستگاه هماهنگ باشد تا عملکرد تجهیزات بهینه شود.
شرایط محیطی: مقاومت در برابر دمای بالا، رطوبت، گرد و غبار، بخارات خورنده و مواد شیمیایی از عوامل مهم در انتخاب گیربکس است.
نوع گیربکس: بسته به نوع کاربرد، گیربکس های هلیکال، شافت موازی، بول هلیکال، حلزونی یا سیاره ای انتخاب می شوند.
ظرفیت کارکرد مداوم: در پالایشگاه ها و پتروشیمی ها اغلب تجهیزات به صورت ۲۴ ساعته فعالیت می کنند، بنابراین گیربکس باید برای کارکرد پیوسته (Continuous Duty) طراحی شده باشد.
کیفیت ساخت و خدمات پس از فروش: انتخاب برند های معتبر مانند SEW، Flender، Bonfiglioli، Nord و Rossi باعث افزایش قابلیت اطمینان، دسترسی آسان به قطعات یدکی و کاهش زمان توقف خطوط تولید خواهد شد.

برای انتخاب صحیح گیربکس باید چند عامل مهم بررسی شود:

• توان الکتروموتور
• گشتاور خروجی
• نسبت تبدیل
• نوع بار (ثابت یا ضربه ای)
• ساعات کارکرد روزانه
• دمای محیط
• شرایط خورنده
• درجه حفاظت موردنیاز
• نحوه نصب
• راندمان گیربکس
• قابلیت سرویس و تأمین قطعات

در محیط های نفتی که توقف تجهیزات هزینه های سنگینی ایجاد می کند، استفاده از گیربکس های با کیفیت و دارای خدمات پس از فروش اهمیت ویژه ای دارد.

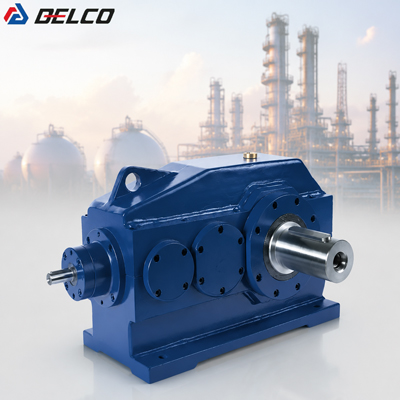

مزایای استفاده از گیربکس صنعتی در صنعت نفت و گاز

در صنایع نفت، گاز و پتروشیمی، کوچک ترین اختلال در عملکرد تجهیزات می تواند باعث توقف تولید، کاهش راندمان و افزایش هزینه های عملیاتی شود. به همین دلیل، استفاده از گیربکس صنعتی تنها برای کاهش سرعت یا افزایش گشتاور نیست، بلکه بخشی از راهکار افزایش قابلیت اطمینان تجهیزات فرآیندی محسوب می شود. گیربکس مناسب، انتقال قدرت را با دقت بالا انجام می دهد و باعث می شود تجهیزاتی مانند پمپ ها، کمپرسور ها، میکسر ها، فن های صنعتی، نوار نقاله ها و تجهیزات حفاری با بار یکنواخت و بدون شوک مکانیکی کار کنند. یکی از مهم ترین مزایای گیربکس صنعتی، پایداری عملکرد در شرایط کاری سنگین است. این تجهیزات برای کارکرد مداوم در محیط هایی با دمای بالا، رطوبت، گرد و غبار و بخارات خورنده طراحی شده اند و در صورت انتخاب صحیح، سال ها بدون افت عملکرد فعالیت می کنند. همچنین، گیربکس با توزیع مناسب بار بین اجزای سیستم انتقال قدرت، از وارد شدن تنش اضافی به الکتروموتور، کوپلینگ و شفت جلوگیری کرده و عمر مفید کل مجموعه را افزایش می دهد.

از سوی دیگر، انتخاب گیربکس متناسب با نوع فرآیند باعث بهینه سازی مصرف انرژی، کاهش هزینه های نگهداری، افزایش راندمان تولید و کاهش زمان توقف خطوط فرآیندی می شود. به همین دلیل، در پروژه های نفت، گاز و پتروشیمی، استفاده از گیربکس های صنعتی باکیفیت و متناسب با شرایط بهره برداری، یکی از مهم ترین عوامل دستیابی به تولید پایدار، ایمن و اقتصادی به شمار می رود.

استفاده از گیربکس مناسب مزایای متعددی برای صنایع نفت، گاز و پتروشیمی به همراه دارد:

• افزایش راندمان خطوط تولید
• کاهش مصرف انرژی
• افزایش گشتاور خروجی
• کاهش هزینه تعمیرات
• کاهش استهلاک تجهیزات
• افزایش عمر الکتروموتور
• کاهش لرزش و صدا
• کنترل بهتر فرآیند های صنعتی
• افزایش ایمنی تجهیزات
• کاهش توقفات ناخواسته خطوط تولید

گیربکس صنعتی یکی از مهم ترین تجهیزات انتقال قدرت در صنایع نفت، گاز و پتروشیمی است و در تجهیزاتی مانند پمپ ها، کمپرسور ها، نوار نقاله ها، میکسر ها، راکتور ها، سیستم های حفاری، فن های صنعتی و تجهیزات انتقال مواد نقش اساسی ایفا می کند. انتخاب صحیح نوع گیربکس، نسبت تبدیل، ظرفیت گشتاور و برند مناسب تأثیر مستقیمی بر راندمان، کاهش مصرف انرژی و افزایش طول عمر تجهیزات دارد. اگر قصد خرید گیربکس صنعتی برای پروژه های نفت، گاز یا پتروشیمی را دارید، مشاوره با کارشناسان فنی ما در دلکو صنعت و انتخاب محصول متناسب با شرایط کاری می تواند از هزینه های تعمیرات و توقف خطوط تولید جلوگیری کرده و بهره وری سیستم را به میزان قابل توجهی افزایش دهد.
