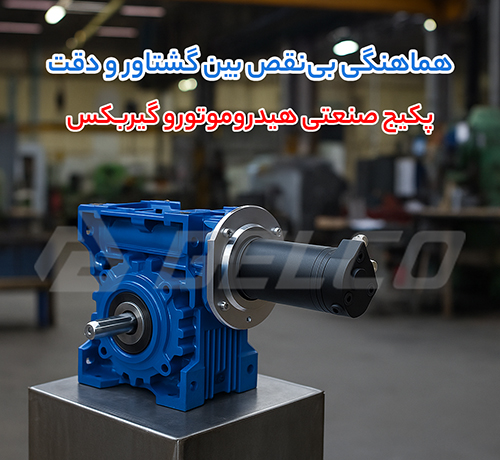

پکیج صنعتی الکتروموتور و گیربکس

در بسیاری از سیستم‌ های صنعتی، از خطوط تولید و نوار نقاله گرفته تا ماشین‌ آلات سنگین، انتقال توان مکانیکی از منبع نیرو به بخش متحرک دستگاه، اصلی ترین هدف به شمار می رود. برای رسیدن به این هدف، یکی از کارآمدترین و پرکاربردترین روش‌ ها ترکیب الکتروموتور و گیربکس شناخته می‌ شود. الکتروموتور، انرژی الکتریکی را به نیروی چرخشی تبدیل می‌ کند، در حالی که گیربکس وظیفه‌ ی کنترل دور، گشتاور و جهت حرکت را بر عهده دارد. اما نکته کلیدی در عملکرد بی‌ نقص این دو تجهیز، نحوه‌ ی کوپل شدن یا اتصال دقیق آن‌ ها به یکدیگر است. اگر کوپلینگ به‌ درستی انجام نشود سبب کاهش بازده سیستم شده، همچنین احتمال آسیب به یاتاقان‌ ها، شافت و حتی سوختن موتور نیز وجود دارد.

الکتروموتور چیست و چه نقشی در انتقال قدرت دارد؟

الکتروموتور (Electric Motor) یک ماشین الکترومکانیکی است که انرژی الکتریکی را به انرژی مکانیکی (دورانی) تبدیل می‌ کند. اساس کار الکتروموتور بر نیروی الکترومغناطیسی استوار است. در واقع با عبور جریان برق از سیم‌ پیچ‌ ها، میدان مغناطیسی تولید می‌ شود و روتور درون استاتور شروع به چرخش می‌ کند.
انواع اصلی الکتروموتور:

• الکتروموتور القایی (آسنکرون): رایج‌ ترین نوع در صنایع، به‌ ویژه مدل‌ های سه‌ فاز و تک‌ فاز موتوژن، الکتروژن و زیمنس.
• الکتروموتور سنکرون: مناسب برای کاربردهایی که نیاز به سرعت دقیق و هماهنگ دارند.
• الکتروموتور DC یا جریان مستقیم: با قابلیت کنترل سرعت بالا، معمولاً در ماشین‌ آلات خاص استفاده می‌ شود.

پارامترهای کلیدی در انتخاب الکتروموتور:

• توان خروجی (kW یا HP) که باید متناسب با نیاز گشتاور سیستم باشد.
• سرعت نامی (RPM) که معمولاً 1500 یا 3000 دور در دقیقه است.
• ولتاژ تغذیه و نوع فاز (تک‌ فاز یا سه‌ فاز).
• نوع خنک‌ کاری و کلاس عایق‌ بندی.

الکتروموتور به تنهایی توان لازم را ایجاد می‌ کند اما برای استفاده در ماشین‌ آلات، معمولاً لازم است دور آن کاهش یافته و گشتاور افزایش یابد؛ این وظیفه بر عهده گیربکس است.

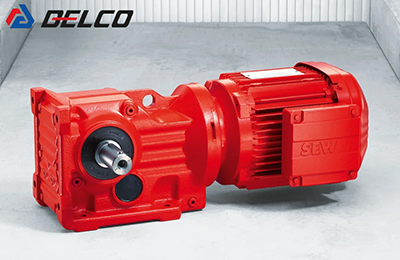

گیربکس چیست و چرا در کنار الکتروموتور استفاده می‌ شود؟

گیربکس (Gearbox) یا جعبه‌ دنده، یک مجموعه مکانیکی است که از چرخ‌ دنده‌ ها برای تنظیم نسبت سرعت به گشتاور استفاده می‌ کند. وظیفه اصلی گیربکس کاهش دور موتور و افزایش قدرت خروجی برای راه‌ اندازی بار مکانیکی است.

ساختار گیربکس:
 گیربکس‌ ها معمولاً شامل ورودی (ورود توان از شافت موتور)، مجموعه چرخ‌ دنده‌ ها، محفظه روغن و خروجی (شافت خروجی) هستند. هر نوع گیربکس بسته به چیدمان چرخ‌ دنده‌ ها و هدف طراحی، ویژگی‌ های خاصی دارد.

انواع رایج گیربکس‌ ها در صنعت:
گیربکس حلزونی (Worm Gearbox):

• مزایا: صدای کم، ابعاد کوچک، قابلیت قفل خودکار در برخی مدل‌ ها.
• کاربرد: نوار نقاله، آسانسور، میکسرها.

گیربکس هلیکال یا شافت مستقیم (Helical):

• مزایا: راندمان بالا، انتقال نرم و بدون لرزش.
• کاربرد: خطوط تولید، اکسترودر، سیستم‌ های پیوسته.

گیربکس آویز یا موازی (Parallel Shaft):

• مزایا: تحمل گشتاور بالا و مناسب برای ماشین‌ آلات سنگین.

گیربکس کرانویل یا bevel:

• مزایا: تغییر جهت ۹۰ درجه حرکت شافت خروجی.
• کاربرد: صنایع بسته‌ بندی، همزن‌ ها و نقاله‌ های زاویه‌ دار.

گیربکس خورشیدی (Planetary):

• مزایا: چگالی گشتاور بسیار بالا، طراحی فشرده، دقت زیاد.
• کاربرد: صنایع فولاد، معدن، رباتیک و سیستم‌ های دقیق.

انتخاب نوع گیربکس بر اساس نوع بار، فضای نصب، نسبت تبدیل و شرایط محیطی انجام می‌ شود. اما در هر صورت، برای بهره‌ برداری مؤثر، باید گیربکس و الکتروموتور به‌ صورت دقیق کوپل شوند.

کوپل الکتروموتور و گیربکس چیست؟

کوپل کردن (Coupling) در مهندسی مکانیک به معنای اتصال دو محور دوار (شافت الکتروموتور و شافت گیربکس) به‌ گونه‌ ای است که انتقال گشتاور بدون لغزش و با حداقل لرزش انجام شود. هدف از کوپلینگ، انتقال قدرت و در عین حال جبران خطاهای جزئی در هم‌ محوری یا لرزش‌ های ناشی از عملکرد است. اگر این اتصال به‌ درستی انجام نشود، در طول زمان موجب سایش بلبرینگ‌ ها، شکست شافت، لرزش بیش از حد و اتلاف توان می‌ شود.

انواع روش‌ کوپل الکتروموتور و گیربکس

کوپل مستقیم (Direct Coupling):
 در این روش، شافت موتور مستقیماً به شافت گیربکس متصل می‌ شود. برای این کار معمولاً از کوپلینگ‌ های صلب یا انعطاف‌ پذیر استفاده می‌ شود.

• مزیت: راندمان بالا و انتقال دقیق توان.
• عیب: نیاز به هم‌ محوری کامل بین دو شافت.

کوپل با کوپلینگ لاستیکی یا فنری (Flexible Coupling):
 این نوع کوپلینگ برای جبران خطاهای جزئی در تراز شافت‌ ها و کاهش ارتعاش کاربرد دارد.

• مزیت: کاهش تنش در یاتاقان‌ ها و طول عمر بیشتر سیستم.
• عیب: راندمان کمی کمتر نسبت به کوپل مستقیم.

کوپل با فلنج مشترک (Flange Connection):
 در بسیاری از گیربکس‌ های صنعتی مانند گیربکس‌ های حلزونی موتوژن یا ایلماز، الکتروموتور از طریق فلنج مخصوص (B5) به گیربکس متصل می‌ شود.

• مزیت: اتصال دقیق، ظاهری فشرده، مناسب برای سیستم‌ های صنعتی کوچک.

کوپل تسمه‌ ای یا پولی‌ دار (Belt Drive):
 در این روش شافت موتور و گیربکس با پولی و تسمه V شکل به هم متصل می‌ شوند.

• مزیت: امکان تنظیم نسبت سرعت، جذب لرزش، عدم نیاز به هم‌ محوری کامل.
• عیب: راندمان کمتر و نیاز به نگهداری بیشتر.

نکات فنی در هنگام کوپل کردن الکتروموتور و گیربکس

برای جلوگیری از آسیب‌ های احتمالی و افزایش عمر کاری، باید در هنگام کوپلینگ به موارد زیر توجه شود:

• هم‌ محوری دقیق دو شافت (Alignment): حتی انحراف جزئی می‌ تواند موجب لرزش و شکستگی شود.
• استفاده از پایه و شاسی مشترک: نصب هر دو تجهیز روی فریم مشترک موجب پایداری بیشتر سیستم می‌ شود.
• انتخاب نوع مناسب کوپلینگ: بسته به توان، سرعت و نوع بار باید از کوپلینگ صلب، فنری یا الاستومری استفاده شود.
• بررسی گشتاور مجاز کوپلینگ: کوپلینگ باید توانایی انتقال گشتاور نامی موتور را داشته باشد.
• روغن‌ کاری مناسب در کوپلینگ‌ های فلزی یا دنده‌ ای: برای کاهش سایش و افزایش عمر.
• نصب محافظ ایمنی روی محل اتصال: برای جلوگیری از خطرات مکانیکی هنگام کارکرد.

کوپلینگ و تأثیر آن بر بازده سیستم

در یک سیستم موتوری، راندمان کلی حاصل‌ ضرب راندمان اجزای آن است. هرچه اتصال دقیق‌ تر باشد، اتلاف انرژی کمتر و بازده بالاتر خواهد بود. کوپلینگ استاندارد می‌ تواند راندمان انتقال را تا بیش از ۹۷٪ حفظ کند. همچنین استفاده از کوپلینگ‌ های باکیفیت موجب کاهش نویز صوتی و لرزش می‌ شود.
در مقابل، اگر کوپلینگ غیراستاندارد یا نصب نادرست باشد، نه‌ تنها مصرف انرژی افزایش می‌ یابد بلکه خطرات فنی مانند شکست شافت، لغزش کوپل و خرابی زودهنگام گیربکس نیز رخ خواهد داد.

نکات مهم نگهداری و سرویس دوره‌ ای

برای حفظ عملکرد طولانی‌ مدت سیستم کوپل شده، رعایت موارد زیر توصیه می‌ شود:

• بازدید ماهانه از وضعیت کوپلینگ و سفتی پیچ‌ ها.
• بررسی وجود هرگونه نشتی روغن از گیربکس.
• اندازه‌ گیری ارتعاش و صدا برای تشخیص نابالانسی.
• تعویض کوپلینگ‌ های لاستیکی در فواصل مشخص طبق دفترچه سازنده.

کوپل الکتروموتور و گیربکس، مرحله‌ای حیاتی در طراحی و اجرای سیستم‌ های انتقال قدرت است. یک کوپلینگ صحیح، علاوه بر افزایش راندمان، موجب کاهش استهلاک و افزایش عمر تجهیزات می‌ شود. انتخاب صحیح نوع کوپلینگ، رعایت اصول هم‌ محوری، استفاده از پایه‌ ی مشترک و سرویس دوره‌ ای از مهم‌ ترین فاکتورهایی هستند که در هر واحد صنعتی باید جدی گرفته شوند.

قیمت ترکیب الکتروموتور و گیربکس

قیمت کوپل الکتروموتور و گیربکس به عوامل متعددی بستگی دارد، از جمله توان و سرعت موتور، نوع گیربکس (حلزونی، شافت مستقیم یا خورشیدی)، جنس و نوع کوپلینگ (صلب، الاستومری یا فنری) و میزان دقت در هم‌ محوری شافت‌ ها. هرچه کیفیت ساخت و تلرانس‌ های مکانیکی بالاتر باشد، قیمت نیز افزایش می‌ یابد. همچنین برند سازنده، اندازه شافت و شرایط کاری مانند دما و ارتعاش، نقش مهمی در تعیین هزینه نهایی دارند. برای انتخاب اقتصادی و فنی دقیق، مشاوره با کارشناسان دلکوصنعت و بررسی مشخصات فنی هر دو تجهیز پیش از خرید توصیه می‌ شود.
