پکیج صنعتی روتس بلوئر و الکتروموتور

در صنایع مختلف، از تصفیه‌ خانه‌ های فاضلاب گرفته تا خطوط انتقال مواد و سیستم‌ های هوادهی، تجهیزاتی چون روتس بلوئر (Roots Blower) و الکتروموتور نقشی مهم در تأمین جریان پایدار هوا یا گاز دارند. اما نکته‌ ای که در عملکرد درست این تجهیزات اهمیت ویژه دارد، کوپل کردن دقیق روتس بلوئر با الکتروموتور مناسب است. در ایران معمولاً برند الکتروژن به عنوان الکتروموتور اصلی برای کوپل با بلوئر ها شناخته می‌ شود، چون توان خروجی، کیفیت ساخت و بازدهی بالایی دارد. ترکیب این دو تجهیز صنعتی، یعنی روتس بلوئر و الکتروموتور، باعث ایجاد یک سیستم هوادهی مطمئن، کم‌ صدا و کارآمد می‌ شود که در بیشتر واحد های صنعتی و تصفیه‌ خانه‌ ها به کار می‌ رود.

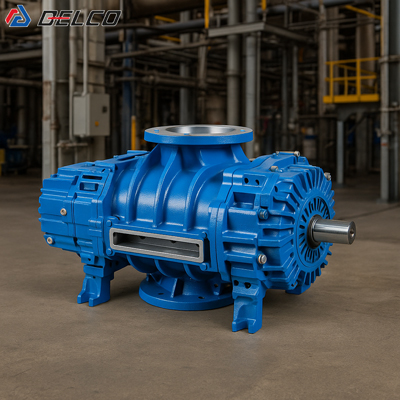

انواع روتس بلوئر و کاربرد هر کدام

روتس بلوئر یا دمنده جابجایی مثبت (Positive Displacement Blower) وسیله‌ ای برای فشرده‌ سازی و انتقال هوا یا گاز با فشار پایین و دبی بالا است. اساس کار آن بر پایه دو روتور سه‌ لوب (Three Lobe Rotor) یا دو‌ لوب (Two Lobe Rotor) است که درون محفظه می‌ چرخند و هوا را از سمت ورودی به خروجی هدایت می‌ کنند.  انواع اصلی روتس بلوئر ها عبارتند از:

• روتس بلوئر دو لوب (Two Lobe Blower)

در این نوع، دو پره یا لوب روی محور های مجزا قرار گرفته‌ اند. این مدل ساختار ساده‌ تری دارد و در فشار های پایین‌ تر (تا حدود ۰.۵ بار) استفاده می‌ شود.
 کاربرد ها: انتقال هوا در کارگاه‌ های کوچک، خشک‌ کن‌ های صنعتی، آکواریوم‌ های بزرگ و هوادهی در استخر های پرورش ماهی.
 مثال: مدل‌ های ابتدایی مثل روتس بلوئر روبوسکی و گریتک.

• روتس بلوئر سه لوب (Three Lobe Blower)

در مدل سه لوب، هر روتور دارای سه بالچه است که باعث کاهش ارتعاش، صدای کمتر و بازده بالاتر می‌ شود. این نوع بلوئر در حال حاضر پر کاربرد ترین نوع در صنایع است.
 کاربرد ها: تصفیه‌ خانه‌ های شهری، صنایع پتروشیمی، سیمان و فولاد.
 مثال: مدل‌ های سری GM از برند ارزن ( روتس بلوئر ارزن GM25S)

• روتس بلوئر با خنک‌ کننده روغنی (Oil-Cooled)

در این مدل، از سیستم خنک‌ کاری با روغن استفاده می‌ شود تا دمای کاری دستگاه در حالت فشار بالا کنترل شود.
 کاربرد ها: خطوط پر فشار، صنایع شیمیایی و پالایشگاهی.

• روتس بلوئر سایلنت یا بی‌ صدا (Silent Type)

این نوع با عایق صوتی و طراحی دقیق‌ تر، صدای تولیدی را تا حد زیادی کاهش می‌ دهد.
 کاربرد ها: بیمارستان‌ ها، آزمایشگاه‌ ها و مکان‌ های با حساسیت صوتی بالا.
در تمام این مدل‌ ها، انتخاب الکتروموتور مناسب با توجه به ظرفیت هوادهی (دبی بر حسب m³/min) و فشار خروجی اهمیت بالایی دارد.

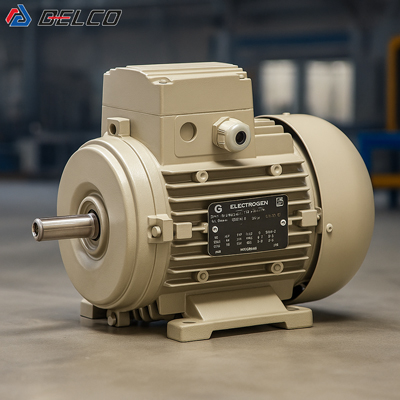

الکتروموتور چیست و چه ویژگی‌ دارد؟

الکتروموتور (Motogen Electric Motor) یکی از معتبر ترین برند های ایرانی در حوزه تولید موتور های صنعتی است که به‌ خاطر کیفیت بالا، در کوپل با تجهیزات وارداتی مثل بلوئر های ارزن و روبوسکی هم مورد استفاده قرار می‌ گیرد.
این الکتروموتور ها در مدل‌ های تک‌ فاز و سه‌ فاز و در توان‌ های ۰.۱۲ تا ۵۰۰ کیلووات تولید می‌ شوند و دارای پوسته چدن یا آلومینیوم بسته به کاربرد هستند. ویژگی‌ برجسته الکتروموتور برای کوپل با بلوئر:

• راندمان بالا و عملکرد پایدار در کارکرد های پیوسته (Continuous Duty)
• سیستم تهویه داخلی برای جلوگیری از گرم شدن بیش از حد
• کلاس حرارتی F و درجه حفاظت IP55
• قابلیت نصب افقی و عمودی
• هماهنگی دقیق با شفت روتس بلوئر از طریق کوپلینگ مستقیم یا تسمه‌ ای
• موجود بودن در دور های ۱۵۰۰ و ۳۰۰۰ دور در دقیقه (rpm)

به صورت معمول در پروژه‌ های هوادهی، الکتروموتور های سه‌ فاز ۵.۵، ۷.۵، ۱۱ و ۱۵ کیلووات  الکتروژن برای کوپل با بلوئر های متوسط استفاده می‌ شوند.

نحوه کوپل کردن روتس بلوئر و الکتروموتور

کوپلینگ یا جفت‌ کردن (Coupling) فرآیندی است که طی آن نیروی تولیدی توسط الکتروموتور به شفت روتس بلوئر منتقل می‌ شود. این عمل به دو روش رایج انجام می‌ شود:

کوپل مستقیم (Direct Coupling)

در این روش، شفت خروجی الکتروموتور مستقیماً به شفت ورودی بلوئر متصل می‌ شود. مزیت این شیوه، انتقال مستقیم توان و کاهش تلفات مکانیکی است.
 کاربرد: سیستم‌ های کوچک تا متوسط که نیاز به هماهنگی دقیق دور موتور و بلوئر دارند.

کوپل تسمه‌ ای (Belt Coupling)

در این روش، انتقال نیرو از طریق پولی و تسمه انجام می‌ شود. این شیوه برای مواقعی که نیاز به تغییر دور بلوئر نسبت به دور موتور وجود دارد (مثلاً تنظیم فشار خروجی) مناسب‌ تر است.
 کاربرد: تصفیه‌ خانه‌ ها، خطوط هوادهی بزرگ و کارخانه‌ هایی که کنترل انعطاف‌ پذیر دبی و فشار نیاز دارند.
در هر دو حالت، استفاده از پایه شاسی تراز، لرزه‌ گیر و محافظ تسمه یا کوپلینگ الزامی است تا از انتقال ارتعاشات جلوگیری شود و طول عمر تجهیزات افزایش پیدا کند.

مزایای کوپل روتس بلوئر با الکتروموتور

ترکیب این دو تجهیز صنعتی مزایای قابل‌ توجهی برای کاربران فراهم می‌ کند:

افزایش راندمان کاری: این الکتروموتور با گشتاور بالا، باعث کارکرد نرم بلوئر و فشار خروجی پایدار می‌ شود.

کاهش هزینه نگهداری: به خاطر هماهنگی ابعادی و حرارتی دو تجهیز، سایش کمتر اتفاق می‌ افتد.

نویز پایین: ترکیب سه‌ لوب بلوئر با موتور بالانس‌ شده  الکتروژن صدای کلی سیستم را تا حد زیادی کاهش می‌ دهد.

قابلیت کار مداوم: هر دو تجهیز برای عملکرد پیوسته طراحی شده‌ اند، بنابراین در خطوط هوادهی ۲۴ ساعته، عملکردی مطمئن دارند.

دسترسی آسان به قطعات و خدمات پس از فروش: هم بلوئر ها (به‌ خصوص برند های روبوسکی، ارزن، گریتک) و هم  الکتروژن در بازار ایران به‌ راحتی در دسترس هستند.

ظرفیت و ترکیب‌ متداول کوپلینگ روتس بلوئر و الکتروموتور

در انتخاب ظرفیت مناسب، نسبت توان الکتروموتور به دبی و فشار خروجی بلوئر تعیین‌ کننده است. جدول زیر چند نمونه ترکیب متداول را نشان می‌دهد:

در سیستم‌ های بزرگ‌ تر، معمولاً از کوپل تسمه‌ ای برای جلوگیری از شوک‌ های مکانیکی در زمان استارت استفاده می‌ شود.

کاربرد صنعتی ترکیب روتس بلوئر و الکتروموتور

این ترکیب در بیشتر صنایع کاربرد دارد، از جمله:

تصفیه‌ خانه‌ های آب و فاضلاب: برای هوادهی به حوضچه‌ های بی‌ هوازی

صنایع غذایی و دارویی: انتقال هوای فشرده تمیز بدون آلودگی روغنی

کارخانه‌ های سیمان و فولاد: تأمین هوای احتراق و انتقال مواد پودری

استخر های پرورش ماهی: تأمین اکسیژن کافی برای آبزیان

صنایع شیمیایی: انتقال گاز ها و بخارات سبک

در این کاربرد ها، هماهنگی بین قدرت موتور و ظرفیت بلوئر اهمیت دارد تا جریان هوا ثابت و بدون نوسان باشد.

نکات مهم در هنگام کوپل کردن روتس بلوئر و الکتروموتور

تراز دقیق محور دو تجهیز برای جلوگیری از لرزش ضروری است.

استفاده از کوپلینگ‌ های انعطاف‌ پذیر (Flexible Coupling) برای جذب شوک‌ های اولیه توصیه می‌ شود.
تست چرخش اولیه بدون بار باید قبل از راه‌ اندازی نهایی انجام شود.
نصب محافظ ایمنی روی تسمه یا کوپلینگ برای جلوگیری از خطرات مکانیکی الزامی است.
استفاده از پایه‌ های ضد لرزش عمر یاتاقان‌ ها را افزایش می‌ دهد.

کوپل کردن روتس بلوئر با الکتروموتور، یکی از پر کاربرد ترین ترکیب‌ های صنعتی در ایران است که به‌ سازگاری ابعادی، توان بالا، طول عمر زیاد و خدمات گسترده، به‌ خصوص در صنایع آب، فاضلاب و مواد غذایی، مورد استقبال قرار گرفته است. انتخاب درست نوع بلوئر (دو‌ لوب، سه‌ لوب یا سایلنت) و توان مناسب الکتروموتور، نه‌ تنها بازده سیستم را افزایش می‌ دهد، بلکه هزینه‌ های تعمیر و نگهداری را هم به حداقل می‌ رساند. در نهایت، یک کوپل دقیق و استاندارد بین بلوئر و موتور، تضمین‌ کننده عملکردی بی‌ نقص، انتقال یکنواخت هوا و پایداری در فرآیند های صنعتی خواهد بود.

قیمت کوپل روتس بلوئر و الکتروموتور

قیمت کوپل روتس بلوئر و الکتروموتور  الکتروژن به عوامل مختلفی مثل ظرفیت هوادهی (دبی)، فشار کاری سیستم، توان موتور و نوع کوپلینگ (مستقیم یا تسمه‌ ای) بستگی دارد. هرچه حجم هوادهی و فشار خروجی بالاتر باشد، به الکتروموتور قوی‌ تری نیاز است و به‌ تبع آن هزینه نهایی افزایش پیدا می کند. برای مثال، بلوئر های کوچک مانند GM3S یا RBS 25 با موتورهای ۳ تا ۵.۵ کیلووات قیمت پایین‌ تری دارند، در حالی‌ که مدل‌ های صنعتی مانند GM35L یا RBS 75 با موتور های ۱۸.۵ تا ۳۰ کیلووات در رده قیمتی بالاتری قرار می‌ گیرند. علاوه بر این، وجود لرزه‌ گیر، فریم مشترک و محافظ تسمه هم در تعیین قیمت نهایی مؤثر است. برای استعلام دقیق قیمت، بهتر است ظرفیت مورد نیاز و فشار کاری سیستم مشخص شود تا کارشناسان دلکو صنعت ترکیب بهینه را پیشنهاد دهند. اگر نیاز به مشاوره رایگان برای انتخاب مدل مناسب دارید، می‌ توانید با کارشناسان دلکو صنعت تماس بگیرید. ما آماده‌ ایم تا بر اساس نیاز واقعی شما، بهترین پیشنهاد را ارائه کنیم.
