اینورتر تک فاز اینوت 0.2 کیلووات INVT GD10-0R2G-S2-B

اینورتر اینوت سری INVT GD10-0R2G-S2-B عضوی از خانواده Goodrive 10 شرکت INVT است. این سری از اینورترها با هدف ارائه راه حل های مقرون به صرفه و با کاربری آسان برای کاربردهای عمومی و نیمه سنگین طراحی شده اند. مدل GD10-0R2G-S2-B به طور خاص برای تبدیل ولتاژ ورودی تک فاز 220 ولت به خروجی سه فاز 220 ولت با قابلیت کنترل دقیق فرکانس و سرعت موتورهای القایی سه فاز طراحی شده است. این ویژگی اینورتر اینوت را به گزینه ای بی نظیر برای صنایعی تبدیل می کند که دسترسی به برق سه فاز 380 ولت محدود است، اما نیاز به راه اندازی موتورهای سه فاز وجود دارد.

تحلیل دقیق کد GD10-0R2G-S2-B

برای درک بهتر قابلیت های این اینورتر، ابتدا اجزای نام گذاری آن را تشریح می کنیم:

• GD10: نشان دهنده ی سری دستگاه است. «GD» مخفف Goodrive و «10» به معنی سری میکرو یا مینیمال (Mini Type) اینورترهای INVT است که برای کاربردهای عمومی و نیمه سنگین مناسب هستند.
• 0R2: این بخش توان نامی خروجی اینورتر را مشخص می کند. «0R2» معادل 0.2 کیلو وات (kW) است که تقریباً برابر با 0.25 اسب بخار (HP) می باشد. این توان برای راه اندازی موتورهای کوچک و متوسط مناسب است.
• G: این حرف به نوع خروجی اشاره دارد. «G» یعنی خروجی General purpose, three phase output (عمومی، خروجی سه فاز). این بدان معناست که اینورتر می تواند برق ورودی تک فاز را به برق سه فاز برای راه اندازی موتورهای سه فاز تبدیل کند.
• S2: این قسمت نوع ولتاژ ورودی دستگاه را تعیین می کند. «S2» به معنی ورودی تک فاز 220 ولت (Single phase 220 V) است. این اینورتر برق تک فاز خانگی یا تجاری را دریافت کرده و آن را به خروجی سه فاز 220 ولت تبدیل می کند.
• B: این حرف معمولاً به نسخه یا نوع برد دستگاه اشاره دارد. «B» در این مدل به معنی نسخه پایه (Basic) است که اغلب فاقد کارت های ارتباطی پیشرفته یا آپشن های خاص است، اما عملکردهای اصلی کنترلی را پوشش می دهد.

جدول تحلیل کد اینورتر اینوت مدل:


نحوه عملکرد و معماری داخلی اینورتر تک فاز اینوت 0.2 کیلووات

1. ورودی برق (AC Input): برق تک فاز 220 ولت AC به ترمینال های ورودی اینورتر متصل می شود.
2. یک سوسازی (Rectification): مدار یک سوساز (Rectifier)، ولتاژ AC را به ولتاژ DC تبدیل می کند.
3. فیلتر DC BUS: خازن های بزرگی در این بخش، ولتاژ DC را صاف و پایدار می کنند تا منبع تغذیه ای ثابت برای بخش اینورتر فراهم شود.
4. اینورتر (Inverter Stage): بخش کلیدی دستگاه که با استفاده از ترانزیستورهای قدرت (معمولاً IGBT)، ولتاژ DC را به ولتاژ AC سه فاز با فرکانس و دامنه قابل کنترل تبدیل می کند. این فرآیند از طریق مدولاسیون عرض پالس (PWM) انجام می شود.
5. خروجی (AC Output): ولتاژ AC سه فاز تولید شده به ترمینال های خروجی متصل شده و به موتور سه فاز اعمال می گردد.
6. مدار کنترلی (Control Circuitry): میکروپروسسور و مدارات جانبی که پارامترها را پردازش کرده، دستورات کنترلی را اجرا می کنند و حفاظت ها را مدیریت می نمایند.

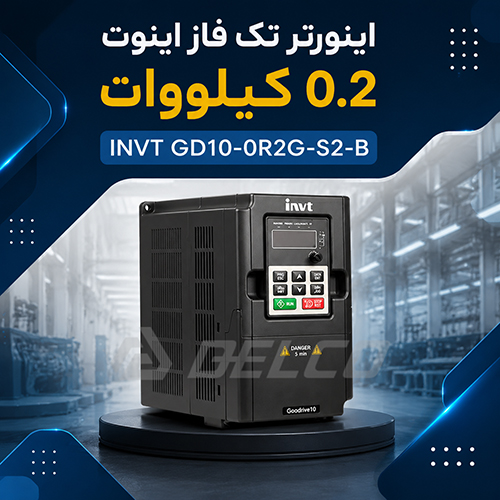

مزایای کلیدی اینورتر INVT GD10-0R2G-S2-B

• تبدیل تک فاز به سه فاز: اصلی ترین مزیت این مدل، امکان راه اندازی موتورهای سه فاز (که معمولاً گشتاور و راندمان بالاتری دارند) با استفاده از برق تک فاز 220 ولت است. این امر نیاز به تهیه کنتاکتور، کلید حرارتی و منابع برق سه فاز را از بین می برد.
• کنترل دقیق سرعت: با تنظیم فرکانس خروجی، می توان سرعت موتور را به دقت دلخواه تنظیم کرد که منجر به بهینه سازی فرآیند، کاهش مصرف انرژی و جلوگیری از آسیب به تجهیزات می شود.
• طراحی فشرده و اقتصادی: ابعاد کوچک و قیمت مناسب، این اینورتر را برای پروژه های کوچک، کارگاه ها و دستگاه هایی که فضای محدودی دارند، ایده آل می سازد.
• نصب و راه اندازی آسان: با توجه به پارامترهای کمتر نسبت به مدل های پیشرفته تر، تنظیمات اولیه و راه اندازی آن نسبتاً سریع و ساده است.
• افزایش طول عمر موتور: راه اندازی نرم (Soft Start) و جلوگیری از جریان هجومی (Inrush Current) بالا، استهلاک موتور را کاهش می دهد.

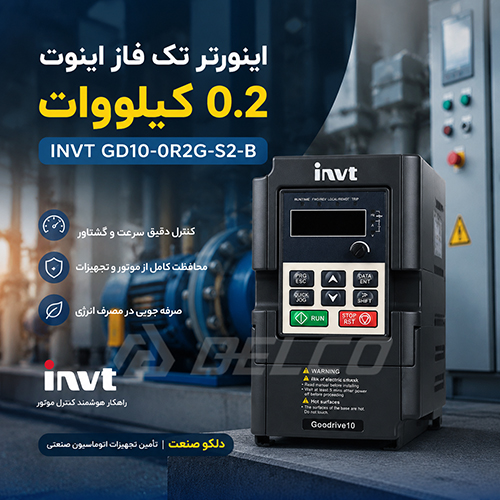

کاربرد متداول درایو تک فاز اینوت 0.2 کیلووات Invt GD10-0R2G-S2-B

این اینورتر به دلیل مشخصات فنی و قابلیت تبدیل تک فاز به سه فاز، در طیف گسترده ای از کاربردها قابل استفاده است:

صنایع سبک و کارگاهی:

• راه اندازی موتورهای پمپ آب تک فاز به سه فاز (برای افزایش هد یا دبی)
• کنترل سرعت فن های صنعتی کوچک و سیستم های تهویه
• تجهیزات بسته بندی و نوار نقاله های کوچک
• ماشین آلات CNC کوچک و دستگاه های تراش رومیزی
• دستگاه های خردکن، میکسر و مخلوط کن های صنعتی

کاربردهای خانگی و نیمه صنعتی:

• بهبود عملکرد پمپ های خانگی (با موتور سه فاز)
• سیستم های شستشو و پولیش
• دستگاه های برش چوب یا فلزات سبک

نکات مهم در استفاده از اینورتر INVT GD10-0R2G-S2-B

در هنگام نصب، تنظیم و بهره برداری از اینورتر GD10-0R2G-S2-B رعایت مجموعه ای از نکات ایمنی و فنی ضروری است تا از عملکرد پایدار، افزایش عمر دستگاه و جلوگیری از آسیب به موتور، اپراتور یا تجهیزات جانبی اطمینان حاصل شود:

• قبل از هرگونه اتصال یا سیم کشی، حتماً برق ورودی را قطع کنید و از نبود ولتاژ باقی مانده در ترمینال ها مطمئن شوید. اینورتر حتی پس از قطع برق، خازن های داخلی را برای چند ثانیه شارژ نگه می دارد.
• اتصال های ورودی و خروجی برق را فقط پس از بررسی صحیح جهت ها و برچسب ها انجام دهید. اشتباه در اتصال فازها می تواند موجب آسیب به مدار قدرت شود.
• مطمئن شوید موتور سه فاز انتخابی از نظر توان، جریان نامی و ولتاژ، با مشخصات اینورتر مطابقت کامل دارد (در این مدل حداکثر 0.2kW و حدود 1.5 آمپر خروجی).
• در صورت استفاده از شیلد یا کابل های بلند، حتماً از کابل های کنترل و قدرت با پوشش ضد نویز و زمین مناسب بهره ببرید تا از ایجاد نویز الکترومغناطیسی در ورودی آنالوگ یا دیجیتال جلوگیری شود.
• جریان نشتی زمین باید همیشه از طریق ترمینال محافظت زمین (PE) تخلیه شود؛ هرگز بدنه فلزی موتور را مستقیماً بدون اتصال PE به زمین وصل نکنید.
• پارامترهای اصلی مانند رویکرد کنترل (V/F یا Vector)، فرکانس حامل، زمان شتاب و کاهش سرعت را دقیق تنظیم کنید تا موتور با شرایط عملیاتی شما سازگار باشد؛ تنظیم نادرست این مقادیر ممکن است به خطاهای Overcurrent یا Overvoltage منجر شود.
• در کاربردهایی با توقف سریع، از ترمز DC فقط برای مدت کوتاه و با جریان مناسب استفاده کنید؛ افزایش بیش از حد جریان ترمز می تواند موجب گرم شدن بیش از حد موتور یا آسیب به قسمت IGBT شود.
• از نصب اینورتر در مکان های با دمای بالا، رطوبت زیاد، یا وجود گرد و غبار رسانا، گازهای خورنده و ارتعاش شدید خودداری کنید. محیط کاری باید با مشخصات اعلام شده سازگار باشد (دمای 10- تا 50+°C و میزان پایین رطوبت).
• هنگام نصب چند اینورتر در کنار هم، فاصله حداقل 10 سانتی متر بین دستگاه ها برای گردش مناسب هوا رعایت شود؛ تهویه مناسب باعث جلوگیری از گرم شدن بیش از حد می شود.
• در هنگام راه اندازی اولیه یا تست، از بار کامل استفاده نکنید. ابتدا با فرکانس پایین (مثلاً 5 تا 10 هرتز) موتور را روشن کنید و با مشاهده عملکرد، تنظیمات را مرحله به مرحله به مقدار واقعی برسانید.
• قبل از فعال سازی کنترل PID، حتماً از صحت کالیبراسیون سیگنال فیدبک (فشار، دما، دبی و ...) مطمئن شوید تا نوسان یا رفتار ناپایدار در خروجی ایجاد نشود.
• در صورت قطعی برق یا خطای لحظه ای، قابلیت Auto Restart در اینورتر پس از تنظیم فعال می شود؛ اگر کاربرد شما حساس است (مثل بالابر یا نوار نقاله بارگیری)، این ویژگی را غیرفعال کنید تا موتور به طور ناگهانی راه اندازی نشود.
• هرگز از اینورتر برای تغذیه موتوری که درایو یا کنترلر دیگر دارد استفاده نکنید (مثلاً موتور با کنترل داخلی یا رجکت کنترل)، چون منجر به تداخل ولتاژ و آسیب به هر دو دستگاه خواهد شد.
• گام های عیب یابی را طبق دفترچه راهنمای INVT انجام دهید؛ هر خطا دارای کد خاص است که علت آن (مانند OC، OV، OL، OH و غیره) مشخص می شود. از ریست مکرر بدون بررسی علت خطا خودداری کنید.
• به صورت دوره ای (حداقل هر شش ماه) فن، ترمینال ها، اتصالات و تمیزی برد داخلی کنترل را بررسی کنید. گرد و غبار رسانا یا چربی ممکن است باعث اتصال کوتاه یا کاهش انتقال حرارت شود.
• در صورت استفاده از PLC یا سیستم های کنترلی خارجی، ارتباط ورودی و خروجی ها را مطابق با سطح ولتاژ تعیین شده تنظیم کنید و در صورت نیاز از اپتوکوپلر ایزوله استفاده نمایید.
• اگر از اینورتر برای کاربردهای دارای بار اینرسی بزرگ استفاده می شود (مثل پمپ سانتریفیوژ یا سانتریفیوژ صنعتی)، زمان کاهش سرعت را متناسب با اینرسی تنظیم کنید تا از تولید ولتاژ بازگشتی در باس DC جلوگیری شود.
• هرگز اینورتر را در حالت اتصال مستقیم به شبکه (Line Start) یا با اتصال و قطع سریع در زمان های کمتر از 1 ثانیه راه اندازی نکنید؛ این کار باعث خرابی مدار داخلی و خازن ها می گردد.

با رعایت دقیق این نکات، اینورتر INVT GD10-0R2G-S2-B می تواند با حداکثر راندمان، پایداری حرارتی بالا و حداقل خطا در سیستم های کنترل و ابزار دقیق مورد استفاده قرار گیرد. درصورت نیاز به مشاوره می توانید با کارشناسان دلکو صنعت تماش بگیرید.
