اینورتر تک فاز اینوت 0.75 کیلووات INVT GD10-0R7G-S2-B

در بسیاری از خطوط تولید صنعتی، کنترل دقیق سرعت و گشتاور الکتروموتورها نقش مهمی در افزایش بهره وری، کاهش مصرف انرژی و جلوگیری از استهلاک تجهیزات دارد. اینورتر INVT GD10-0R7G-S2-B یکی از محصولات کاربردی سری GD10 برند معتبر INVT است که با هدف کنترل هوشمند موتورهای الکتریکی و بهینه سازی عملکرد تجهیزات صنعتی طراحی شده است. این اینورتر با قابلیت تنظیم دقیق دور موتور، کنترل پایدار عملکرد و ساختار نیمه سنگین، گزینه ای مناسب برای کاربردهایی مانند پمپ ها، فن های صنعتی، نوار نقاله ها و ماشین آلات تولیدی محسوب می شود. استفاده از این اینورتر اینوت علاوه بر افزایش طول عمر موتور، امکان مدیریت بهتر فرآیندهای صنعتی و کاهش هزینه های عملیاتی را فراهم می کند. در ادامه به بررسی مشخصات فنی، مزایا، کاربردها و نکات مهم انتخاب اینورتر INVT مدل GD10-0R7G-S2-B خواهیم پرداخت تا انتخابی مناسب برای نیازهای صنعتی داشته باشید.

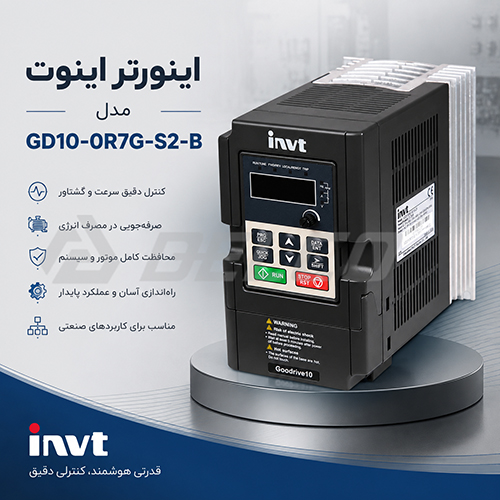

ویژگی طراحی و ساخت اینورتر GD10-0R7G-S2-B

این بخش به بررسی جنبه فیزیکی، ساختاری و اجزای داخلی اینورتر می پردازد که بر قابلیت اطمینان، سهولت استفاده و عملکرد آن تأثیرگذار هستند.

1. محفظه (Enclosure) و ابعاد فیزیکی

• جنس بدنه: معمولاً از پلاستیک ABS یا پلی کربنات مقاوم ساخته شده است که علاوه بر دوام، عایق الکتریکی خوبی را نیز فراهم می کند. این جنس بدنه به کاهش وزن دستگاه نیز کمک می کند.
• طراحی ماژولار (Modular Design): اگر چه GD10 به طور کلی یک واحد یکپارچه است، اما طراحی داخلی آن غالباً به صورت ماژولار صورت می گیرد. این به معنی جداسازی بخش های قدرت (Power)، بخش کنترل (Control Board) و بخش تغذیه (Power Supply) است که تعمیر و نگهداری را در صورت نیاز تسهیل می کند.
• ابعاد فیزیکی: این سری اینورترها معمولاً طراحی کامپکت و فشرده ای دارند تا فضای کمتری را در تابلوهای برق اشغال کنند. ابعاد دقیق (ارتفاع، عرض، عمق) بسته به توان خروجی متغیر است، اما به طور کلی برای نصب آسان در فضاهای محدود طراحی شده اند (85×145×153).
• درجه حفاظت (IP Rating): بسته به نسخه، این مدل ها می توانند دارای درجه حفاظت IP20 (برای محافظت در برابر اجسام جامد بزرگتر از 12.5 میلی متر) باشند. برای محیط های با گرد و غبار یا رطوبت بیشتر، ممکن است نیاز به نصب در تابلوهای با درجه حفاظت لحاظ گردد.

2. سیستم تهویه (Cooling System)

• خنک کننده هیت سینک (Heatsink): بخش قدرت اینورتر (شامل IGBTها و دیودها) در حین کار گرمای زیادی تولید می کند. این گرما از طریق یک هیت سینک آلومینیومی با پره های متعدد دفع می شود.
• فن خنک کننده: یک فن DC داخلی (معمولاً با جریان هوا بالا) روی هیت سینک نصب شده است تا هوای گرم را از پره های هیت سینک خارج کرده و هوای خنک را به داخل هدایت کند. این فن معمولاً هوشمند عمل می کند؛ یعنی سرعت آن با توجه به دمای هیت سینک و بار حرارتی اینورتر تنظیم می شود تا هم عمر فن افزایش یابد و هم مصرف انرژی بهینه شود.
• محل قرارگیری دریچه ها: دریچه های ورودی و خروجی هوا به گونه ای طراحی شده اند که جریان هوای مؤثر را تضمین کنند. مهم است که هنگام نصب، این دریچه ها مسدود نشوند.

3. صفحه نمایشگر (Display Panel) و رابط کاربری (User Interface)

• نوع نمایشگر: اغلب از نمایشگرهای LED 7Segment یا LCD گرافیکی ساده استفاده می شود.
• اطلاعات نمایش داده شده:
• وضعیت عملیاتی: نمایش فرکانس خروجی، جریان، ولتاژ، توان، دما، سرعت موتور.
• کدهای خطا: نمایش کدهای عددی یا متنی خطاها هنگام بروز مشکل.
• وضعیت ورودی/خروجی: نمایش وضعیت ترمینال های دیجیتال و آنالوگ.
• دکمه های کنترلی: معمولاً شامل دکمه های جهت نما (بالا، پایین، چپ، راست)، دکمه Enter/OK، دکمه خروج (ESC) و دکمه های RUN/STOP هستند. این دکمه ها برای انتخاب در منوها و تنظیم پارامترها به کار می روند.
• دسترسی به پارامترها: ساختار منوی کاربر پسند که پارامترها را در گروه های منطقی (مانند پارامترهای پایه، پارامترهای موتور، پارامترهای حفاظتی، پارامترهای ارتباطی) دسته بندی می کند.

4. اتصالات و ترمینال ها (Terminals and Connectors)ترمینال های ورودی/خروجی (I/O Terminals):
ترمینال های قدرت (Power Terminals):

• ورودی برق (L1, L2, L3): برای اتصال فازهای ورودی برق شهر.
• خروجی موتور (T1, T2, T3): برای اتصال فازهای خروجی به موتور سه فاز.
• ترمینال زمین (PE/GND): برای اتصال ارت و تضمین ایمنی.
• پورت ارتباطی: معمولاً یک پورت RS485 برای ارتباط با شبکه های صنعتی (مانند Modbus RTU) یا برنامه ریزی از طریق کامپیوتر.
• کانکتورهای قابل جدا شدن: بسیاری از ترمینال های سیگنال و I/O به صورت پیچی و قابل جدا شدن طراحی شده اند تا سیم کشی را آسان تر کنند.

5. برد کنترل (Control Board) و بخش قدرت (Power Stage)

• برد کنترل (Main Control Board): شامل ریزپردازنده، حافظه، مدارات پردازش سیگنال و تراشه های رابط است. این برد وظیفه اجرای الگوریتم های کنترلی، پردازش ورودی ها و مدیریت عملکرد کلی اینورتر را بر عهده دارد.
• برد قدرت (Power Board): شامل المان های کلیدی مانند:
• پل دیودی (Diode Bridge): برای یکسوسازی برق AC ورودی به DC.
• خازن های DC Link: برای ذخیره انرژی DC و پایدارسازی ولتاژ.
• ترانزیستورهای قدرت (IGBTs یا MOSFETs): برای سوئیچینگ سریع ولتاژ DC و تولید موج PWM (Pulse Width Modulation) برای کنترل ولتاژ و فرکانس خروجی.
• طراحی PCB: بردهای الکترونیکی با کیفیت بالا، لایه های متعدد و محافظت در برابر نویز و تداخل الکترومغناطیسی (EMI) طراحی می شوند.





امکانات و ویژگی فنی اینورتر تک فاز اینوت 0.75 کیلووات

کنترل سرعت و گشتاور:

• قابلیت کنترل سریع و نرم سرعت موتور
• تنظیم شعاع ولتاژ و فرکانس برای کاهش افت و بهره وری بهتر

حفاظت ها:

• حفاظت در مقابل اضافه جریان، اضافه ولتاژ، کم ولتاژ، حرارت بیش از حد و خطای زمین
• حفاظت داخلی برای جلوگیری از آسیب به موتور و اینورتر

عملیات:

• عملکرد در حالت کنترل ولتاژ-فرکانس (V/f) و در صورت نیاز، کنترل برداری (Vector control) برای کنترل دقیق تر گشتاور
• پارامترهای پیش فرض محافظتی و عملکردی کاربرپسند

تبادل فرمان:

• قابلیت دریافت فرمان های سرعت و گشتاور از طریق وارد کردن پارامترهای خارجی یا ارتباط با سیستم های کنترل پیشرفته



جدول مشخصات فنی اینورتر GD10-0R7G-S2-B

در جدول زیر مهم ترین مشخصات فنی اینورتر INVT GD10-0R7G-S2-B شامل ویژگی های الکتریکی، قابلیت های کنترلی، امکانات حفاظتی و شرایط عملکردی این محصول ارائه شده است. این اطلاعات به شما کمک می کند تا پیش از خرید، سازگاری اینورتر با نیازهای موتور و کاربرد صنعتی موردنظر را بررسی کرده و انتخاب دقیق تری داشته باشید.



جدول مشخصات فنی اینورتر GD10-0R7G-S2-B

ویژگی	توضیحات	توضیحات تکمیلی
مدل	GD10-0R7G-S2-B	-
توان خروجی	0.75 کیلووات	تقریباً معادل 1 اسب بخار (HP)
ولتاژ ورودی	تک فاز20 ولت	50/60 هرتز
ولتاژ خروجی	سه فاز 0–220V	تنظیم بر اساس فرکانس ورودی
فرکانس کاری	0.1 تا 400 هرتز	قابل تنظیم در پارامترها
کنترل سرعت	V/F، کنترل بدون سنسور	با قابلیت تنظیم Ramp-up و Ramp-down
گشتاور راه اندازی	مناسب برای بارهای سبک و نیمه سنگین	قابل تنظیم و کنترل
حداکثر جریان خروجی	حدود 3 آمپر	بر اساس توان و ولتاژ
پورت های ورودی/خروجی دیجیتال	چندین ورودی و خروجی	برای فرمان های استارت، استاپ، لوپ کنترل و…
پورت های ورودی آنالوگ	1-2 کانال	برای کنترل سرعت و مقادیر دیگر
درجه حفاظت	IP20 (در حالت نصب داخل تابلو)	قابل افزایش در صورت نیاز
نصب و ابعاد	نصب روی دیوار یا ریل DIN	ابعاد مناسب برای نصب در فضای محدود
دمای کاری	0 تا 5(درجه سانتی گراد)	بدون عملکرد استراحت
رطوبت	حداکثر 95% غیر متراکم	بدون Condensation
فیلتر EMC داخلی	دارد	کاهش تداخلات الکترومغناطیسی



ویژگی های فوق به همراه ابعاد کوچک(85×145×153) و نصب ساده نشان می دهد که این درایو برای بارهای نیمه سنگین، کاربردهای سرعت متغیر و سیستم های اتوماسیون کوچک کاملاً مناسب است.

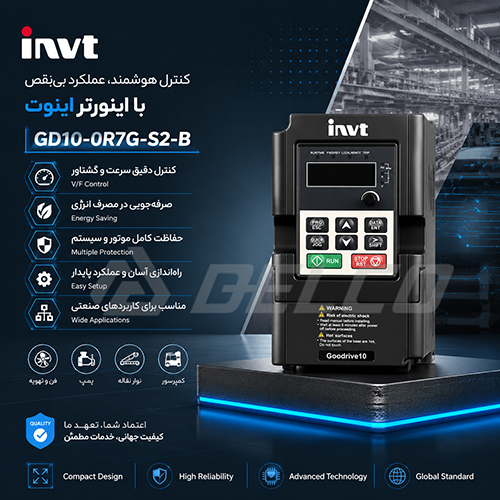

کاربرد صنعتی درایو تک فاز اینوت INVT GD10-0R7G-S2-B

اینورتر GD10-0R7G-S2-B یک راه کار بهینه، اقتصادی و قابل اعتماد است که با مزایای بهره وری بالا، کنترل دقیق و نصب آسان، گزینه مناسبی برای پروژه های سبک تا نیمه سنگین در صنعت، کشاورزی، ساختمان و تجهیزات خانگی محسوب می شود.

1) پمپ ها (آب، شیمیایی، سیرکولاسیون)

• کنترل فشار و دبی
• Soft Start برای جلوگیری از ضربه قوچ یا ضربه آبی (Water Hammer)
• صرفه جویی انرژی در سیستم های پمپ دائم کار
• مناسب برای: بوسترپمپ های کوچک، کولینگ تاور، دستگاه های RO خانگی/صنعتی کوچک

2) فن ها و هواکش ها

• تهویه صنعتی سبک
• کنترل هوشمند دور متناسب با نیاز (PID داخلی)
• کاهش صدای فن و افزایش عمر یاتاقان ها
• کاربردها: فن های سوله های کوچک، اگزاست فن، فن کویل، ایرواشر کوچک

3) نوار نقاله های کوچک (Conveyor)

• کنترل دقیق سرعت
• امکان تغییر جهت (Forward/Reverse)
• استارت نرم برای جلوگیری از ریزش بار
• مناسب برای خطوط بسته بندی، صنایع غذایی، آزمایشگاهی و مونتاژ

4) ماشین آلات بسته بندی و پرکن ها
در دستگاه هایی مانند:

• ساشه
• شرینک پک
• لیبل زن
• پرکن مایعات کوچک

مزایا:

• تنظیم سرعت رولرها
• هماهنگی با سنسورها (ورودی دیجیتال/آنالوگ)
• کاهش فشار مکانیکی روی گیربکس و کوپلینگ

5) کمپرسورهای کوچک

• تنظیم سرعت کمپرسور برای کاهش استهلاک
• جلوگیری از جریان هجومی اولیه
• مناسب برای کمپرسورهای 0.75kW تا 1PH

6) میکسرها و همزن ها

• نیاز به گشتاور مناسب در دور پایین
• کنترل نرم تغییر سرعت برای حفظ یکنواختی
• کاربرد در صنایع غذایی و شیمیایی کوچک

7) ماشین آلات CNC کوچک یا ابزارسازی

• کنترل دور اسپیندل
• مناسب برای CNC چوب/سنگ سبک
• کنترل دقیق سرعت 400 هرتز برای اسپیندل های کوچک

8) کاربردهای آزمایشگاهی و تست

• کنترل دقیق RPM
• تغییر تدریجی فرکانس (Ramp)
• مناسب برای تست موتورهای کوچک، پمپ های تحقیقاتی، دمنده ها

مواردی که این اینورتر برای استفاده مناسب نیست:
اینورتر GD10 معمولاً مناسب کاربری های سنگین (Heavy Duty) نیست، مثل:

• جرثقیل، لیفت، بالابر
• اکسترودر سنگین
• چیلر بزرگ
• کمپرسورهای صنعتی بزرگ
• بارهایی با ضربات شدید یا گشتاور لحظه ای بالا

اگر شما در حوزه کنترل و ابزار دقیق فعالیت دارید، GD10 0R7G S2 B یک گزینه اقتصادی و پایدار برای پروژه های سبک تا متوسط است که نیاز به کنترل دور موتور دارند. سری GD10 به دلیل ابعاد کوچک، نصب آسان، قیمت مناسب، و پایداری خوب در صنعت ایران محبوب است.





مزایای عمومی اینورتر GD10-0R7G-S2-B

برای اینورتر GD10-0R7G-S2-B، که یکی از مدل های محبوب در دسته درایوهای کوچک و اقتصادی INVT است، این محصول با طراحی کارآمد و عملکرد پایدار، راهکاری مناسب برای کنترل هوشمند موتورهای الکتریکی در کاربردهای مختلف صنعتی است. این محصول با بهره گیری از فناوری های نوین، به بهبود راندمان تجهیزات، کاهش استهلاک سیستم، افزایش طول عمر موتور و مدیریت بهتر فرآیندهای کاری کمک می کند. نصب آسان، کاربری ساده، قابلیت اطمینان بالا و عملکرد مناسب از مهم ترین مزایای عمومی این اینورتر محسوب می شوند. مزایای عمومی و ویژگی های کلیدی آن شامل:

1. قیمت مناسب و اقتصادی

• یکی از اقتصادی ترین درایوهای صنعتی در رنج توان 0.75 کیلو وات است.
• برپایه حفظ کیفیت و کارایی، با هزینه پایین قابل بهره برداری است.
• مناسب برای پروژه هایی که صرفه جویی اقتصادی اهمیت دارد.

2. طراحی فشرده و نصب آسان

• ابعاد کوچک و طراحی جمع وجور برای نصب در فضای محدود.
• ساختار ساده و قابل تطبیق با انواع تابلوهای کنترل.
• دارای قابلیت نصب به صورت دیواری یا روی ریل DIN.

3. پایداری و عمر طولانی

• قطعات باکیفیت و مقاوم بودن در برابر نوسانات صنعتی.
• طراحی برای کار در شرایط صنعتی سبک تا متوسط بدون نیاز به تعمیرات مکرر.

4. کنترل گشتاور و سرعت خوب

• کنترل سرعت نرم و دقیق، با قابلیت تنظیم Ramp-up و Ramp-down.
• گشتاور راه اندازی مناسب در دورهای پایین، مناسب برای کاربردهای عمومی.

5. امکان کنترل چندگانه (Multi-Function)

• کنترل V/f به همراه کنترل بدون سنسور (Sensorless Vector Control).
• امکان تنظیم پارامترهای متعدد برای تطابق با نیازهای خاص هر کاربرد.

6. پشتیبانی از ورودی های دیجیتال و آنالوگ

• ورودی های متعدد برای فرمان های استارت، استاپ و کنترل سرعت.
• قابلیت تنظیم پارامترهای کنترلی از طریق ورودی های آنالوگ و دیجیتال.

7. کاهش مصرف انرژی و صرفه جویی در هزینه های عملیاتی

• کاهش مصرف برق نسبت به موتورها بدون کنترل دور.
• بهره برداری موثر در پروژه های صرفه جویی انرژی و کاهش هزینه های نگهداری.

8. راحتی در راه اندازی و پیکربندی

• رابط کاربری ساده و تنظیم پارامترها بدون نیاز به تخصص عمیق مهندسی.
• دفترچه راهنما و منوی کاربری واضح برای تنظیم سریع.

9. کاهش ضربه های مکانیکی و عمر مکانیکال سیستم

• راه اندازی نرم و کنترل Ramp، جلوگیری از ضربه های ناگهانی هنگام استارت.
• نگهداری و تعمیر آسان تر و هزینه کم.

10. سازگاری با استانداردهای صنعتی و EMC

• فیلتر EMC داخلی برای کاهش تداخل های الکترومغناطیسی.
• مطابقت با استانداردهای رایج برای استفاده در محیط های صنعتی ایرانی و خارجی.

اینورتر GD10-0R7G-S2-B یک راه کار اقتصادی، پُرکاربرد و قابل اعتماد است که با مزایای افزایش بهره وری، کنترل دقیق و نصب آسان، گزینه خوبی برای پروژه های سبک تا متوسط در صنعت، کشاورزی، ساختمان و تجهیزات خانگی محسوب می شود. در صورت نیاز به مشاوره می توانید با کارشناسان دلکوصنعت در ارتباط باشید.
