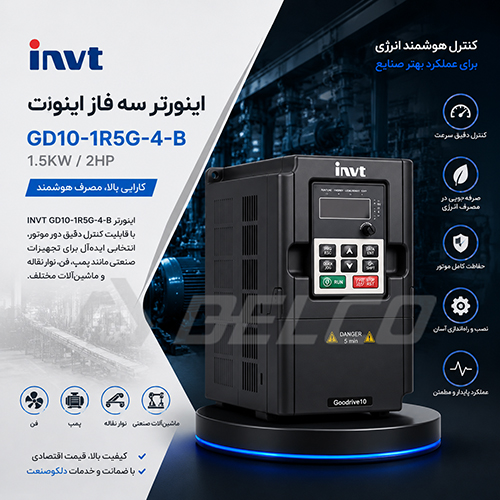

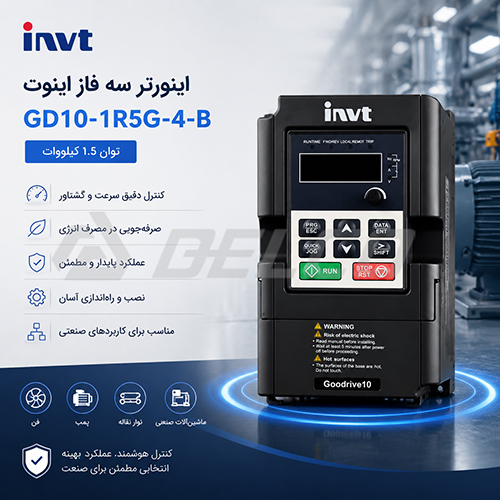

اینورتر سه فاز اینوت 1.5 کیلووات INVT GD10-1R5G-4-B

اینورتر INVT GD10-1R5G-4-B یکی از مدل های کاربردی سری GD10 برند معتبر INVT است که به عنوان یک درایو فرکانس متغیر اقتصادی و کارآمد برای کنترل سرعت و گشتاور موتورهای الکتریکی مورد استفاده قرار می گیرد. این مدل با هدف راه اندازی و کنترل موتورهای سه فاز در شرایطی که دسترسی به برق سه فاز وجود ندارد طراحی شده است و امکان استفاده از موتورهای سه فاز با منبع تغذیه تک فاز را فراهم می کند. اینورتر INVT GD10-1R5G-4-B با عملکرد پایدار، کنترل دقیق فرکانس و قابلیت تنظیم سرعت موتور، گزینه ای مناسب برای تجهیزات صنعتی مانند پمپ ها، فن ها، نوار نقاله ها و ماشین آلات تولیدی محسوب می شود. طراحی کم حجم، نصب آسان و بهره مندی از امکانات کنترلی مناسب، این محصول را به انتخابی اقتصادی برای بهینه سازی مصرف انرژی و افزایش عمر مفید تجهیزات صنعتی تبدیل کرده است. این اینورتر با ارائه خروجی سه فاز، امکان کنترل نرم و دقیق موتور را در کاربردهای مختلف صنعتی فراهم می کند.

مشخصات فنی اینورتر INVT GD10-1R5G-4-B

در بخش کنترلی، اینورتر GD10 از روش کنترل ولتاژ ـ فرکانس (V/F) برای کاربردهای عمومی جهت کنترل دقیق تر گشتاور بهره می برد. همچنین دارای کنترل کننده PID داخلی است که امکان کنترل خودکار پارامترهایی مانند فشار، دما یا جریان سیال را فراهم می کند و این قابلیت باعث استفاده گسترده آن در ماشین آلات صنعتی نیمه سنگین می شود. در زمینه ایمنی و حفاظت، این دستگاه از ویژگی های کامل حفاظتی شامل محافظت در برابر اضافه جریان، اضافه ولتاژ و افت ولتاژ، اضافه بار موتور، اتصال کوتاه خروجی، دمای بیش از حد و خطای فاز بهره مند است. این حفاظت ها موجب افزایش عمر موتور و جلوگیری از توقف های ناگهانی در فرآیندهای کاری می شوند. از نظر عملکرد فنی وجود ترمز DC نیز امکان توقف سریع موتور را فراهم می سازد. از لحاظ سخت افزاری، طراحی کامپکت و ابعاد کوچک آن سبب شده برای نصب در تابلوهای کنترل صنعتی به ویژه در فضای محدود مناسب باشد. بدنه مقاوم، نمایشگر دیجیتال ساده و قابلیت نصب روی ریل یا با پیچ از دیگر مزایای آن است. برخی نسخه های این دستگاه دارای فیلتر داخلی EMC هستند که اختلالات الکترومغناطیسی را کاهش می دهد.
در قسمت ورودی و خروجی ها، اینورتر دارای چند ورودی دیجیتال، یک خروجی دیجیتال، ورودی آنالوگ با محدوده صفر تا ده ولت برای اتصال پتانسیومتر یا سیگنال کنترلی از PLC، و خروجی آنالوگ مشابه برای مانیتورینگ سرعت یا فرکانس است. ارتباط سریال RS485 با پروتکل Modbus RTU نیز در نسخه GD10 1R5G 4 B معمولاً پشتیبانی می شود که امکان ارتباط با سیستم های کنترلی صنعتی را فراهم می کند.
اینورتر GD10 1R5G 4 B به دلیل قیمت مناسب، ابعاد جمع وجور و قابلیت های کنترلی و حفاظتی مناسب، در کاربردهایی مانند فن ها، پمپ ها، دمنده ها، نوار نقاله ها، میکسرها، دستگاه های بسته بندی و سایر ماشین آلات سبک صنعتی به طور گسترده استفاده می شود.

به صورت دقیق تر و مهندسی اگر بخواهیم نوان مدل این اینورتر را کدگشایی کنیم می توان گفت:
GD10 → سری اقتصادی/کاربری عمومی (General Purpose VFD)
1R5G → توان نامی 1.5 کیلو وات (معادل 1 اسب بخار)
4 → کلاس ولتاژی 380~480V (سه فاز)
B → نسخه استاندارد با کی پد داخلی
جدول مشخصات فنی این درایو در ادامه داده شد است.

جدول مشخصات فنی اینورتر GD10-1R5G-4-B مدل INVT


قابلیت کنترلی فنی درایو INVT GD10-1R5G-4-B

• کنترل V/F خطی
• قابلیت تنظیم شتاب و کاهش سرعت (Acceleration/Deceleration)
• Auto Torque Boost
• فرکانس کریر قابل تنظیم
• تنظیمات PID داخلی ساده (برای کاربردهای پمپ و فن)

حفاظت ها (Protection Functions)

این بخش برای کاربران در محیط صنعتی بسیار مهم است که شمال اضافه جریان (Overcurrent)، اضافه ولتاژ (Overvoltage)، افت ولتاژ (Undervoltage)، اضافه بار موتور (Overload Protection)، اتصال کوتاه خروجی، حفاظت حرارتی IGBT و خطای فاز ورودی است.

 مشخصات محیطی و مکانیکی

• درجه حفاظت: IP20
• روش خنک کاری: فن داخلی
• دمای کاری: -10 تا +50 درجه سانتی گراد
• نصب: دیواری (Wall Mounted)
• ابعاد تقریبی: کامپکت صنعتی (سری اقتصادی)

کاربردهای پیشنهادی
با توجه به اینکه کنترل این مدل بصورت V/F است، مناسب کاربردهای زیر می باشد:

• پمپ های سانتریفیوژ
• فن و هواکش صنعتی
• نوار نقاله سبک
• میکسرهای کوچک
• ماشین آلات عمومی صنعتی

در نتیجه می توان گفت:

• این مدل یک VFD سه فاز 1.5 کیلو وات اقتصادی برای کاربردهای عمومی است.
• مناسب پروژه هایی که نیاز به کنترل سرعت دقیق حلقه بسته ندارند.
• برای کاربردهای سنگین با گشتاور بالا در دور پایین توصیه نمی شود.

مزایای استفاده از اینورتر INVT GD10-1R5G-4-B (VFD)

این مدل یک درایو کنترل دور موتور (اینورتر VFD) سری GD10 INVT برای کاربردهای صنعتی عمومی و نیمه سنگین است (توان نامی 1.5 کیلو وات و ورودی سه فاز در کلاس 400 ولت). مزیت اصلی اش این است که با کنترل دقیق ولتاژ/فرکانس، موتور را متناسب با نیاز بار راه می اندازد.

1) کاهش مصرف انرژی

• وقتی بار سبک تر می شود (مثلاً در پمپ/فن)، موتور با سرعت کمتر کار می کند.
• نتیجه: کاهش مصرف برق و افت هزینه بهره برداری.

2) استارت و توقف نرم (Soft Start/Stop)

• جلوگیری از جریان هجومی و ضربه مکانیکی هنگام راه اندازی موتور.
• مناسب برای تجهیزاتی مثل پمپ، فن، نوار نقاله که شوک راه اندازی به سیستم آسیب می زند.

3) کنترل دقیق سرعت موتور

• امکان تنظیم دور موتور مطابق پروسه (دبی/فشار/سرعت خط تولید).
• باعث عملکرد پایدارتر و کیفیت بهتر کار می شود.

4) حفاظت کامل تر از موتور و سیستم
اینورتر با پایش پارامترها جلوی خرابی های رایج را می گیرد؛ مثل:

• اضافه جریان / اضافه بار
• اضافه ولتاژ / افت ولتاژ
• حفاظت های حرارتی و خطاهای اتصال/عملکرد

(جزئیات دقیق بسته به تنظیمات و نسخه دستگاه است، ولی فلسفه حفاظت در VFD استاندارد است.)

5) افزایش عمر تجهیزات
ترکیب استارت نرم + کنترل دما/جریان + جلوگیری از تنش های مکانیکی:

• عمر موتور، کوپلینگ/گیربکس و حتی قطعات مکانیکی مرتبط را بیشتر می کند.

6) کاهش تنش الکتریکی و مکانیکی روی شبکه و ماشین

• به جای استارت های خشن ON/OFF، موتور درایو می شود.
• نتیجه آن کاهش شوک های الکتریکی و مکانیکی و بهبود دوام سیستم.

7) نصب و راه اندازی نسبتاً آسان

• منوی تنظیمات برای کاربردهای عمومی، زمان راه اندازی را کم می کند.
• برای تیم های بهره برداری و تعمیرات عملیاتی تر است.

8) مناسب برای کاربردهای عمومی صنعتی و اقتصادی
اگر نیاز شما کنترل سرعت “در حد کاربردهای عمومی VFD” باشد، این سری معمولاً گزینه اقتصادی و قابل اتکا محسوب می شود.

کاربرد رایج اینورتر INVT GD10-1R5G-4-B

اینورتر GD10-1R5G-4-B با توان نامی 1.5 کیلو وات و ورودی سه فاز 400 ولت از سری اقتصادی INVT است و برای کاربردهای عمومی صنعتی با گشتاور متغیر یا نیمه سنگین طراحی شده است. در ادامه، کاربردها را بر اساس منطق فنی استفاده تشریح خواهیم کرد:

1- پمپ های سانتریفیوژ (آب، فاضلاب، سیرکولاسیون)

در پمپ ها، نیاز اصلی کنترل دبی و فشار است، نه گشتاور بالا در دور پایین.

چرا GD10 مناسب است؟

• کنترل سرعت به جای خفه کردن مسیر با شیر → صرفه جویی چشمگیر انرژی
• استارت نرم → جلوگیری از ضربه قوچ (Water Hammer)
• امکان تنظیم ریمپ های شتاب/کاهش سرعت برای حفاظت از آب بند و یاتاقان

کاربردهای واقعی:

• پمپ سیرکولاسیون موتورخانه
• پمپ انتقال آب صنعتی
• پمپ های خنک کاری ماشین آلات

2- فن ها و هواکش های صنعتی تهویه مطبوع (HVAC)

فن ها بارهایی با گشتاور متغیر هستند و کنترل دور، تأثیر مستقیم روی مصرف برق دارد.

مزیت کلیدی در فن ها:

• کاهش سرعت = کاهش توان مصرفی به صورت نمایی
• عملکرد نرم و بی صدا در دورهای پایین
• حذف استارت های ناگهانی و فشار روی پروانه

کاربردهای واقعی:

• فن تهویه کارخانه
• اگزاست فن خطوط تولید
• فن های خنک کن تابلو برق

3- نوار نقاله های سبک و نیمه صنعتی
در بسیاری از خطوط انتقال، نیاز به تنظیم سرعت خط وجود دارد، نه گشتاور سنگین.

چرا GD10 مناسب است؟

• تنظیم سرعت حرکت نوار متناسب با ظرفیت خط
• راه اندازی نرم → جلوگیری از کشیده شدن یا پارگی نوار
• کاهش شوک به گیربکس و رولیک ها

محدودیت مهم:
برای نوار نقاله های سنگین یا با استارت زیر بار کامل، سری های Vector توصیه می شود.

4- میکسرها و همزن های سبک
در میکسرهای صنعتی کوچک، کنترل سرعت برای کیفیت اختلاط حیاتی است.

مزیت استفاده از GD10:

• تنظیم دقیق دور برای مواد با ویسکوزیته های مختلف
• کاهش تنش مکانیکی در لحظه شروع کار
• امکان افزایش تدریجی دور تا نقطه بهینه فرآیند

مناسب برای:

• میکسر مواد شیمیایی سبک
• همزن مخازن کوچک
• صنایع غذایی و بسته بندی سبک
•  ماشین آلات عمومی صنعتی

بسیاری از ماشین ها نیاز به کنترل دور دارند اما کنترل برداری (Vector) برایشان الزامی نیست.

نمونه ها:

• دستگاه های برش ساده
• تجهیزات آزمایشگاهی صنعتی
• ماشین آلات مونتاژ
• دستگاه های بسته بندی با بار یکنواخت

5- کاربردهای آموزشی، کارگاهی و نیمه صنعتی
به دلیل قیمت اقتصادی و ساختار ساده:

• مناسب برای کارگاه ها
• تابلوهای آموزشی برق و اتوماسیون
• پروژه های نیمه صنعتی و آزمایشی

در نهایت GD10-1R5G-4-B انتخاب ایده آل است اگر:

• بار شما پمپ، فن یا کاربرد عمومی است.
• نیاز به گشتاور بالا در دور صفر ندارید.
• کنترل بر اساس رویکرد V/F کافی است.
• به دنبال گزینه اقتصادی و قابل اعتماد هستید.

در مقابل این درایو انتخاب مناسبی نیست اگر:

• نوار نقاله سنگین دارید.
• جرثقیل، بالابر یا اکسترودر سنگین دارید.
• کنترل دقیق گشتاور در دور پایین می خواهید.

اینورتر سه فاز اینوت 1.5 کیلووات INVT GD10-1R5G-4-B با ترکیب عملکرد مطمئن، طراحی اقتصادی و قابلیت های کنترلی مناسب، یکی از گزینه های کاربردی برای مدیریت سرعت و عملکرد موتورهای صنعتی محسوب می شود. این مدل با فراهم کردن امکان کنترل دقیق دور موتور، به کاهش استهلاک تجهیزات، افزایش بهره وری سیستم و بهینه سازی مصرف انرژی کمک می کند. استفاده از اینورتر INVT GD10-1R5G-4-B در تجهیزاتی مانند پمپ ها، فن ها، ماشین آلات صنعتی و خطوط انتقال، باعث عملکرد نرم تر و افزایش طول عمر الکتروموتورها می شود. انتخاب یک درایو مناسب نقش مهمی در پایداری فرآیند تولید و کاهش هزینه های نگهداری دارد. برای خرید، دریافت مشاوره تخصصی و انتخاب بهترین اینورتر متناسب با نیاز صنعتی خود می توانید از خدمات کارشناسان دلکو صنعت بهره مند شوید.
