اینورتر تک فاز اینوت 0.4 کیلووات INVT GD20-0R4G-S2

اینورتر INVT GD20-0R4G-S2 یکی از مدل های پرکاربرد سری GD20 برند INVT است که برای کنترل دقیق سرعت و گشتاور موتورهای الکتریکی در کاربردهای صنعتی سبک و نیمه سنگین طراحی شده است. این مدل با بهره گیری از تکنولوژی کنترل برداری (Vector Control) امکان راه اندازی نرم، کاهش استهلاک تجهیزات مکانیکی و بهینه سازی مصرف انرژی را فراهم می کند. اینورتر INVT GD20-0R4G-S2 به دلیل ابعاد مناسب، عملکرد پایدار و قابلیت های کنترلی متنوع، در تجهیزاتی مانند نوار نقاله، فن ها، پمپ های کوچک، ماشین آلات بسته بندی و سیستم های اتوماسیون صنعتی مورد استفاده قرار می گیرد. انتخاب صحیح اینورتر نقش مهمی در افزایش عمر الکتروموتور و کاهش هزینه های تعمیرات دارد. در هنگام خرید اینورتر باید عواملی مانند توان موتور، شرایط کاری، نوع بار، تعداد دفعات راه اندازی و نیازهای کنترلی بررسی شود. در ادامه مشخصات فنی، ویژگی ها و کاربردهای این درایوبررسی خواهد شد تا انتخاب مناسب تری برای تجهیزات صنعتی داشته باشید.

تحلیل فنی و کد مدل درایو GD20-0R4G-S2

اینورتر INVT GD20-0R4G-S2 یکی از مدل های کاربردی سری Goodrive20 است که برای کاربردهای سنگین طراحی شده است. کد مدل را اگر تجزیه کنیم خواهیم داشت:

• 0R4G → توان 0.4 کیلووات (حدود 0.5 اسب بخار)
• S2 → ورودی تک فاز 220 ولت (Single Phase 220V)

در ادامه تحلیل و مشخصات فنی ارائه شده است:

مشخصات فنی و عملکردی

1. مشخصات الکتریکی

• توان نامی: 0.4 کیلووات
• ولتاژ ورودی: 220 ولت ±15% (تک فاز)
• فرکانس ورودی: 50/60 هرتز
• ولتاژ خروجی: سه فاز 0 تا 220 ولت
• فرکانس خروجی: 0 تا 400 هرتز
• جریان خروجی نامی: حدود 2.5 آمپر

2. رویکردهای کنترلی

• کنترل به روش V/F
• کنترل Vector Control بدون سنسور (SVC) برای گشتاور بهتر در سرعت پایین
• مد کنترلی چند سرعته (Multi-step speed)
• کنترل PID داخلی (مناسب برای پمپ و فن)

3. قابلیت های حفاظتی

این درایو قابلیت حفاظت در برابر عناوین زیر را داراست:

• اضافه جریان (Overcurrent)
• اضافه ولتاژ و افت ولتاژ
• اضافه بار
• اتصال کوتاه
• افزایش دما
• خطای زمین

4. امکانات ارتباطی و کنترلی

• ورودی های دیجیتال قابل برنامه ریزی
• ورودی آنالوگ
• خروجی رله ای
• پورت ارتباطی RS485 با پروتکل Modbus RTU
• قابلیت نصب کی پد جداشونده

5. مشخصات محیطی

• درجه حفاظت: IP20
• دمای کاری: 10- تا 40+ درجه سانتی گراد
• قابلیت نصب روی ریل یا تابلو برق

جدول مشخصات فنی GD20-0R4G-S2

اینورتر GD20-0R4G-S2 یک راهکار اقتصادی و کاربردی برای راه اندازی موتورهای سه فاز نیمه سنگین در محیط هایی است که تنها برق تک فاز 220 ولت در دسترس دارند. این مدل از اینورتر اینوت برق تک فاز شهری را به خروجی سه فاز 220 ولت تبدیل می کند و به همین دلیل امکان استفاده از موتورهای صنعتی را بدون نیاز به انشعاب سه فاز فراهم می سازد، موضوعی که برای کارگاه ها، واحدهای تولیدی و حتی برخی کاربردهای ساختمانی بسیار ارزشمند است.

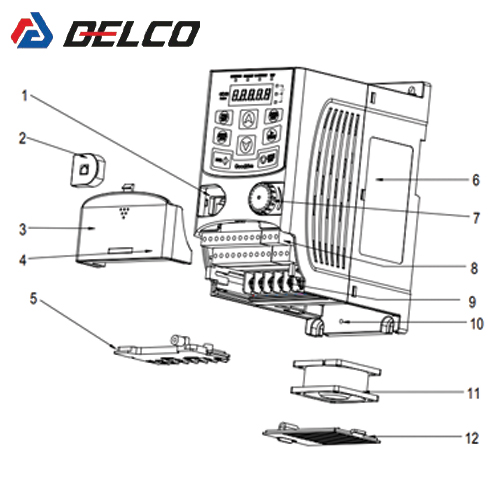

بررسی ساختار اجزای اینورتر GD20-0R4G-S2

ساختار اینورتر GD20-0R4G-S2 از بخش های مختلفی تشکیل شده که هرکدام نقش مشخصی در عملکرد صحیح و کنترل بهینه موتور دارند. طراحی هماهنگ اجزا باعث شده این درایو بتواند در شرایط کاری مختلف عملکرد پایداری ارائه دهد. شناخت ساختار داخلی و نحوه ارتباط بخش های مختلف اینورتر به کاربران کمک می کند تا انتخاب، نصب و نگهداری تجهیزات را با آگاهی بیشتری انجام دهند. در این بخش به بررسی اجزای تشکیل دهنده اینورتر سری GD20 می پردازیم.

مزایا استفاده از اینورتر GD20-0R4G-S2

یکی از مهم ترین مزایای این اینورتر، قابلیت کنترل دقیق سرعت موتور است. کاربر می تواند دور موتور را متناسب با نیاز فرآیند تنظیم کند و از راه اندازی نرم و توقف کنترل شده بهره ببرد. این ویژگی باعث حذف ضربه های مکانیکی هنگام استارت، کاهش جریان هجومی اولیه و در نتیجه افزایش عمر موتور، کوپلینگ و سایر اجزای مکانیکی می شود. همچنین وجود کنترل برداری بدون سنسور باعث بهبود گشتاور در سرعت های پایین شده و عملکرد پایدارتر و دقیق تری را نسبت به کنترل های ساده ولتاژ به فرکانس فراهم می کند.
از نظر مصرف انرژی نیز این مدل به ویژه در کاربردهایی مانند پمپ و فن می تواند باعث کاهش قابل توجه هزینه برق شود، زیرا موتور فقط به اندازه نیاز سیستم کار می کند و با استفاده از PID داخلی امکان تنظیم خودکار فشار یا دبی وجود دارد. افزون بر این، مجموعه کاملی از حفاظت های الکتریکی شامل حفاظت در برابر اضافه جریان، اضافه بار، افزایش یا افت ولتاژ و افزایش دما در داخل دستگاه تعبیه شده که نقش یک محافظ هوشمند را برای موتور ایفا می کند و احتمال خرابی و توقف ناگهانی تجهیزات را کاهش می دهد. در کنار این موارد، ابعاد کامپکت، نصب ساده، ورودی و خروجی های قابل برنامه ریزی و امکان ارتباط از طریق RS485 با پروتکل Modbus RTU باعث می شود این اینورتر علاوه بر کاربردهای ساده، در سیستم های اتوماسیون سبک نیز قابل استفاده باشد. در مجموع، GD20-0R4G-S2 ترکیبی از کارایی صنعتی، حفاظت مناسب، صرفه جویی انرژی و قیمت اقتصادی را ارائه می دهد و گزینه ای مناسب برای موتورهای سبک تا توان 0.4 کیلووات محسوب می شود.

استفاده از اینورتر INVT مدل GD20-0R4G-S2 (با توان 0.4 کیلو وات و تک فاز به سه فاز) مزایای قابل توجهی برای موتورهای صنعتی و کاربردهای عمومی دارد. در ادامه مزایا را هم از نظر فنی و هم کاربردی توضیح خواهیم داد:

1. تبدیل برق تک فاز به سه فاز

اگر در محل فقط برق 220 ولت تک فاز دارید، این مدل می تواند برق تک فاز را به خروجی سه فاز 220 ولت تبدیل کند. امکان استفاده از موتور سه فاز صنعتی را بدون نیاز به برق سه فاز فراهم کند و بسیار مناسب برای کارگاه ها و مصارف صنعتی است.

2. کنترل دقیق سرعت موتور

• تنظیم سرعت از 0 تا 400 هرتز
• امکان تنظیم نرم و دقیق دور موتور
• مناسب برای پمپ، فن، دستگاه بسته بندی، نوار نقاله سبک و …

در نتیجه افزایش کیفیت فرآیند و کاهش استهلاک مکانیکی را خواهیم داشت.

3. راه اندازی و توقف نرم (Soft Start/Stop)

• حذف ضربه مکانیکی هنگام استارت
• کاهش جریان هجومی اولیه
• افزایش عمر موتور، کوپلینگ و گیربکس

4. صرفه جویی در مصرف انرژی
به ویژه در کاربردهای پمپ و فن:

• کاهش مصرف برق در دورهای پایین موتور
• کنترل فشار یا دبی با PID داخلی
• جلوگیری از کارکرد دائم موتور در دور نامی

در برخی کاربردها تا 30 الی 50% صرفه جویی انرژی ممکن است.

5. ابعاد کوچک و نصب آسان

• طراحی کامپکت
• مناسب تابلوهای کوچک
• سیم بندی ساده

6. مناسب برای کاربردهای سبک صنعتی

• پمپ
• فن ها و هواکش صنعتی
• دستگاه های بسته بندی
• میکسر
• درب های صنعتی


کاربرد GD20-0R4G-S2 در صنعت

اینورتر GD20-0R4G-S2 در صنعت بیشتر در کاربردهای عمومی و سنگین به کار می رود؛ یعنی پروژه هایی که نیاز به کنترل سرعت، راه اندازی نرم، کاهش تنش مکانیکی و استفاده از موتور سه فاز با برق تک فاز وجود دارد. این مدل به دلیل توان 0.4 کیلووات و ورودی تک فاز 220 ولت معمولاً برای ماشین آلات کوچک، تجهیزات جانبی خطوط تولید و سیستم های کم توان مناسب است و در پروژه هایی که برق سه فاز در دسترس نیست، نقش بسیار مهمی ایفا می کند.
در صنعت پمپ و تأسیسات، این اینورتر برای کنترل پمپ های سیرکولاسیون، پمپ های تقویت فشار سبک، پمپ های انتقال سیالات کم حجم و سیستم های آبرسانی کوچک استفاده می شود. مزیت اصلی آن در این بخش، امکان تنظیم دور موتور متناسب با نیاز واقعی سیستم است؛ بنابراین هم فشار به شکل یکنواخت تری کنترل می شود و هم مصرف انرژی کاهش می یابد. وجود کنترل PID داخلی نیز این امکان را فراهم می کند که عملکرد پمپ به صورت هوشمندتر و پایدارتر انجام شود.
در سیستم های تهویه و فن، GD20-0R4G-S2 برای هواکش ها، اگزاست فن ها، بلوئرهای کوچک و فن های گردش هوا کاربرد دارد. در چنین مواردی اینورتر اجازه می دهد سرعت فن بر اساس شرایط محیطی یا نیاز فرآیند تنظیم شود. نتیجه این کار کاهش مصرف برق، کاهش صدای سیستم، استهلاک کمتر یاتاقان ها و افزایش عمر مفید مجموعه تهویه است. در بسیاری از تابلوهای تهویه صنعتی سبک، این مدل به عنوان یک گزینه مقرون به صرفه و قابل اعتماد استفاده می شود.
در ماشین آلات کوچک تولیدی نیز این اینورتر کاربرد فراوانی دارد. برای مثال در نوار نقاله های سبک، دستگاه های بسته بندی کوچک، میکسرهای کم ظرفیت، دستگاه های برش سبک، ماشین آلات مونتاژ و تجهیزات انتقال مواد با توان پایین، این مدل می تواند سرعت موتور را به طور دقیق کنترل کند. این ویژگی به اپراتور اجازه می دهد سرعت خط را با نوع محصول یا نیاز تولید هماهنگ کند و کیفیت فرآیند را افزایش دهد. همچنین راه اندازی نرم آن از وارد شدن ضربه ناگهانی به گیربکس، تسمه، زنجیر و شاسی دستگاه جلوگیری می کند.
در کارگاه های صنعتی و نیمه صنعتی که برق سه فاز موجود نیست، اینورتر GD20-0R4G-S2 بسیار کاربردی است، زیرا امکان استفاده از الکتروموتورهای سه فاز کوچک را با برق شهری فراهم می کند. این مسئله در کارگاه های نجاری، بسته بندی، تولید قطعات سبک، تجهیزات آزمایشگاهی صنعتی و دستگاه های سفارشی اهمیت زیادی دارد. در واقع این اینورتر به سازندگان ماشین آلات کوچک کمک می کند بدون نیاز به زیرساخت برق سه فاز، از مزایای موتور سه فاز مانند راندمان بهتر، عملکرد نرم تر و دوام بیشتر بهره ببرند.
از منظر اتوماسیون صنعتی نیز این مدل در سیستم های ساده کنترل قابل استفاده است. وجود ورودی ها و خروجی های دیجیتال، ورودی آنالوگ و پورت RS485 با پروتکل Modbus RTU باعث می شود بتوان آن را به PLC، HMI یا سایر تجهیزات کنترلی متصل کرد. به همین دلیل در پروژه های کوچک اتوماسیون، برای کنترل سرعت، فرمان استارت و استاپ، تغییر جهت حرکت یا مانیتورینگ وضعیت اینورتر از آن استفاده می شود. این موضوع باعث می شود GD20-0R4G-S2 تنها یک راه انداز موتور نباشد، بلکه بخشی از یک سیستم کنترل صنعتی سبک نیز محسوب شود.
به طور کلی، کاربرد صنعتی این مدل بیشتر در جاهایی است که توان متوسط و بالا، دقت کنترل مناسب، هزینه اقتصادی، نصب آسان و عدم دسترسی به برق سه فاز مطرح باشد. بنابراین می توان گفت اینورتر GD20-0R4G-S2 در صنایعی مانند تأسیسات، تهویه، بسته بندی، انتقال مواد سبک، ماشین سازی کوچک، کارگاه های تولیدی و سامانه های اتوماسیون ساده، یک گزینه کاربردی و مؤثر به شمار می آید.

جهت استعلام قیمت و مشاوره می توانید با کارشناسان دلکوصنعت در تماس باشید.
