اینورتر سه فاز اینوت 22 کیلووات INVT GD20-022G-4

اینورتر سه فاز اینوت 22 کیلووات INVT GD20-022G-4 یکی از مدل های پرکاربرد سری GD20 برند INVT است که برای کنترل دقیق دور، سرعت و گشتاور الکتروموتورهای سه فاز در کاربردهای صنعتی طراحی شده است. این درایو با توان 22 کیلووات (30 اسب بخار) گزینه ای مناسب برای راه اندازی و کنترل تجهیزات مختلف مانند پمپ ها، فن ها، کمپرسورها، میکسرها، نوار نقاله ها و ماشین آلات تولیدی محسوب می شود.

اینورتر INVT GD20-022G-4 با بهره گیری از کنترل برداری پیشرفته، عملکرد پایدار موتور را در شرایط کاری مختلف تضمین کرده و با کاهش مصرف انرژی، به بهبود راندمان سیستم کمک می کند. وجود قابلیت های حفاظتی مانند اضافه جریان، اضافه ولتاژ، اتصال کوتاه و افزایش دما، باعث افزایش ایمنی تجهیزات و کاهش توقف های ناخواسته می شود. انتخاب صحیح اینورتر سه فاز اینوت 22 کیلووات بر اساس توان موتور، نوع بار و شرایط کاری، نقش مهمی در عملکرد طولانی مدت سیستم دارد. برای بررسی مشخصات فنی و خرید اینورتر INVT GD20-022G-4 می توانید از مشاوره تخصصی کارشناسان دلکوصنعت استفاده کنید.

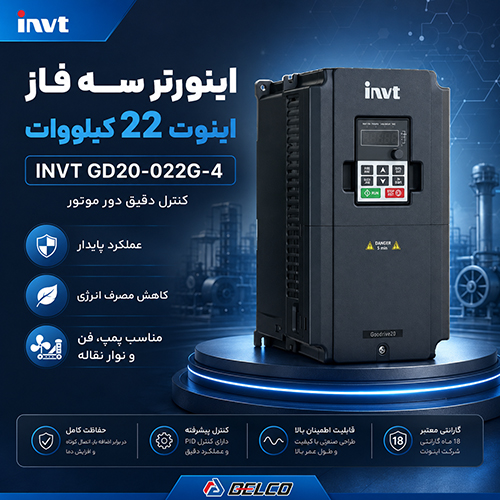

مزایای استفاده از اینورتر INVT GD20-022G-4

اینورتر GD20-022G-4 با توان 22 کیلووات (30 اسب بخار) یکی از مدل های قدرتمند سری Gdrive20 است که برای کنترل انواع الکتروموتورهای سه فاز در صنایع متوسط و سنگین کار طراحی شده است. این اینورتر به دلیل برخورداری از امکانات کنترلی پیشرفته، قابلیت اطمینان بالا و قیمت اقتصادی، در بسیاری از پروژه های صنعتی جایگزین مناسبی برای برندهای گران تر محسوب می شود.

1. کاهش چشمگیر مصرف انرژی
مهم ترین مزیت GD20-022G-4 کاهش مصرف برق در تجهیزاتی مانند زیر است:

• پمپ های سانتریفیوژ
• فن های صنعتی
• هواسازها
• برج های خنک کننده
• کمپرسورها

اینورتر با تنظیم دور موتور متناسب با نیاز واقعی فرآیند، از کارکرد موتور در حداکثر سرعت جلوگیری کرده و هزینه انرژی را به میزان قابل توجهی کاهش می دهد.

2. کنترل برداری پیشرفته بدون انکودر
این مدل از فناوری Sensrless Vectr Cntrl (SVC) بهره می برد که امکان کنترل دقیق سرعت و گشتاور موتور را بدون نیاز به انکودر فراهم می کند. نتیجه این فناوری عبارت است از:

• راه اندازی نرم موتور
• گشتاور بالا در دورهای پایین
• کاهش لرزش و ضربه مکانیکی
• افزایش دقت کنترل فرآیند

این ویژگی در نوار نقاله ها، میکسرها و خطوط تولید بسیار ارزشمند است.

3. گشتاور راه اندازی بالا
درایو GD20-022G-4 قادر است در سرعت های پایین نیز گشتاور قابل توجهی تولید کند. این قابلیت باعث می شود تجهیزاتی که تحت بار سنگین استارت می شوند بدون مشکل راه اندازی شوند. مزیت این ویژگی در:

• اکسترودرها
• میکسرهای صنعتی
• خردکن ها
• نوار نقاله های سنگین

کاملاً محسوس است.

4. افزایش عمر الکتروموتور
استارت مستقیم موتور باعث ایجاد جریان هجومی بسیار بالا می شود. این جریان می تواند به سیم پیچ موتور آسیب وارد کند. این مدل از اینورتر اینوت با استارت و استاپ نرم باعث کاهش تنش الکتریکی، کاهش تنش مکانیکی، جلوگیری از شوک به کوپلینگ ها و افزایش عمر یاتاقان ها می شود.





5. قابلیت تحمل اضافه بار
اینورتر دارای توان تحمل اضافه بار تا 150 درصد جریان نامی است و می تواند در شرایط سخت صنعتی عملکرد پایداری ارائه دهد. این ویژگی برای کاربردهایی که تغییرات بار ناگهانی دارند بسیار مهم است.

6. مجهز به PID داخلی
کنترل کننده PID داخلی امکان کنترل خودکار فرآیند را بدون نیاز به PLC فراهم می کند.

کاربردهای PID

• کنترل فشار بوسترپمپ
• کنترل دمای سیستم های HVAC
• کنترل سطح مخازن
• کنترل دبی سیالات

استفاده از PID باعث کاهش هزینه تجهیزات کنترلی پروژه می شود.

7. چاپر ترمز داخلی
این مدل مجهز به Braking Unit داخلی است و امکان اتصال مقاومت ترمز را فراهم می کند. بنابراین در کاربردهایی که نیاز به توقف سریع موتور وجود دارد عملکرد بسیار مناسبی خواهد داشت.
کاربردها:

• جرثقیل
• بالابر
• دستگاه CNC
• ماشین آلات بسته بندی

8. ارتباط صنعتی RS485 و Mdbus RTU
وجود پورت RS485 باعث می شود اینورتر به راحتی به سیستم های اتوماسیون صنعتی متصل شود.
مزایای این قابلیت:

• مانیتورینگ آنلاین
• کنترل از طریق PLC
• اتصال به HMI
• مدیریت متمرکز چندین درایو

9. قابلیت اشتراک باس DC
یکی از امکانات حرفه ای سری GD20 قابلیتDC Bus Sharing است که در خطوط تولید بزرگ و سیستم های چند درایوی موجب بهبود بهره وری انرژی و کاهش هزینه های برق می شود.

10. نصب و راه اندازی آسان
GD20-022G-4 دارای:

• پنل کاربری ساده
• منوی پارامترهای منظم
• قابلیت کپی پارامترها
• تنظیمات سریع موتور

است که زمان راه اندازی پروژه را کاهش می دهد.





قابلیت سنگین کاری اینورتر سه فاز 22 کیلووات INVT GD20-022G-4

مهم ترین ویژگی این مدل برای بارهای سنگین:

• گشتاور راه اندازی تا 150 درصد در دورهای پایین
• تحمل اضافه بار 150 درصد جریان نامی به مدت 60 ثانیه
• کنترل برداری بدون انکودر (SVC)
• پایداری سرعت در تغییرات ناگهانی بار
• مناسب برای بارهای با اینرسی بالا و شوک مکانیکی زیاد

این حفاظت ها موجب کاهش هزینه تعمیرات و افزایش قابلیت اطمینان سیستم می شوند. اینورتر GD20-022G-4 یک اینورتر 22 کیلووات صنعتی با قابلیت های پیشرفته ای مانند کنترل برداری بدون انکودر، گشتاور راه اندازی بالا، تحمل اضافه بار 150 درصد، رویکرد PID داخلی، ارتباط Mdbus RTU، چاپر ترمز داخلی و حفاظت های کامل است. این ویژگی ها باعث شده اند که این مدل برای پمپ ها، فن ها، کمپرسورها، میکسرها، نوار نقاله ها و خطوط تولید صنعتی یکی از بهترین گزینه های اقتصادی و فنی در بازار باشد.



بررسی فنی اینورتر سه فاز اینوت 22 کیلووات

اینورتر GD20-022G-4 از سری Gdrive20 شرکت INVT یک درایو فرکانسی سه فاز با توان 22 کیلووات (30 اسب بخار) است که برای کنترل دقیق سرعت و گشتاور الکتروموتورهای القایی در کاربردهای صنعتی طراحی شده است. این مدل با بهره گیری از کنترل برداری بدون انکودر، واحد ترمز داخلی، ارتباط Mdbus RTU و قابلیت تحمل اضافه بار، یکی از پرکاربردترین اینورترهای صنعتی در رنج توان متوسط محسوب می شود.



جدول مشخصات فنی اصلی درایو GD20-022G-4

در جدول زیر مشخصات فنی اصلی درایو GD20-022G-4 به صورت خلاصه ارائه شده است تا کاربران بتوانند اطلاعات مهم اینورتر را پیش از خرید و انتخاب تجهیزات بررسی کنند. این مشخصات شامل پارامترهای کلیدی مورد نیاز برای ارزیابی عملکرد، سازگاری با موتور و استفاده در کاربردهای صنعتی مختلف است. بررسی دقیق مشخصات فنی، انتخاب صحیح اینورتر را آسان تر می کند.



مشخصات فنی اصلی اینورتر اینوت GD20-022G-4

مشخصه	مقدار
توان نامی	22 کیلووات
توان معادل	30 اسب بخار
ولتاژ ورودی	380 تا 480 ولت سه فاز
ولتاژ خروجی	سه فاز متغیر
جریان خروجی نامی	45 آمپر
جریان و رودی نامی	51آمپر
فرکانس خروجی	0 تا 400 هرتز
درجه حفاظت	IP20
پروتکل ارتباطی	Mdbus RTU
پورت ارتباطی	RS485
قابلیت اضافه بار	150٪ جریان نامی
نوع کنترل	V/Fو SVC



تکنولوژی کنترل موتور اینورتر سه فاز اینوت 22 کیلووات INVT GD20-022G-4

مهم ترین ویژگی فنی این درایو استفاده از رویکرد کنترلی Sensrless Vectr Cntrl (SVC) یا کنترل برداری بدون انکودر است. در این فناوری، اینورتر بدون نیاز به فیدبک انکودر، میدان مغناطیسی موتور را محاسبه کرده و گشتاور خروجی را با دقت بالایی کنترل می کند.
این قابلیت باعث می شود:

• موتور در دورهای پایین پایدار کار کند.
• گشتاور راه اندازی افزایش یابد.
• لرزش و شوک مکانیکی کاهش پیدا کنید.
• دقت کنترل سرعت بهبود یابد.
• مصرف انرژی کاهش پیدا کنید.

گشتاور راه اندازی این مدل تا 150 درصد گشتاور نامی در فرکانس 0.5 هرتز می رسد که برای بسیاری از بارهای صنعتی سنگین بسیار مطلوب است.



سیستم ترمز داخلی اینورتر سه فاز اینوت 22 کیلووات

یکی از مزایای مهم GD20-022G-4 وجود Braking Unit داخلی است. این قابلیت امکان اتصال مستقیم مقاومت ترمز را فراهم می کند و باعث می شود موتور در زمان توقف سریع، انرژی برگشتی را به شکل ایمن دفع کند.
این ویژگی در تجهیزاتی مانند:

• جرثقیل ها
• بالابرها
• ماشین آلات بسته بندی
• خطوط انتقال مواد
• دستگاه های CNC

بسیار کاربردی است.



قابلیت PID داخلی اینورتر INVT GD20-022G-4

در اینورتر GD20-022G-4 کنترل کننده PID به صورت داخلی تعبیه شده است. این قابلیت امکان کنترل اتوماتیک فرآیند را بدون نیاز به PLC فراهم می کند.
کاربردهای PID عبارت اند از:

• کنترل فشار بوسترپمپ
• کنترل دمای هواساز
• کنترل سطح مخازن
• کنترل دبی سیالات
• کنترل سرعت فن های صنعتی

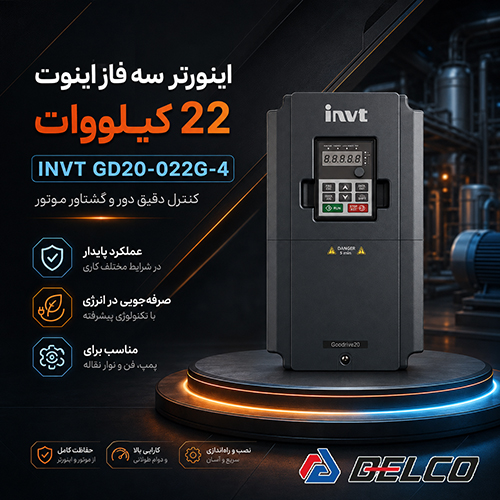

قابلیت ارتباط اینورتر INVT GD20-022G-4 با سیستم اتوماسیون

این مدل مجهز به پورت RS485 با پروتکل Mdbus RTU است که امکان ارتباط با:

• PLC
• HMI
• SCADA
• BMS

را فراهم می کند. این ویژگی برای پروژه های اتوماسیون صنعتی و کارخانه های هوشمند اهمیت زیادی دارد.





سیستم حفاظتی پیشرفته اینورتر سه فاز اینوت 22 کیلووات

اینورتر GD20-022G-4 دارای مجموعه کاملی از حفاظت های الکتریکی است که از موتور و تجهیزات در برابر شرایط غیرعادی محافظت می کند:

• حفاظت اضافه جریان
• حفاظت اتصال کوتاه
• حفاظت اضافه ولتاژ
• حفاظت افت ولتاژ
• حفاظت افزایش دما
• حفاظت اضافه بار
• حفاظت خطای فاز
• حفاظت اتصال زمین

این قابلیت ها موجب افزایش عمر موتور و کاهش هزینه های تعمیرات می شوند.



قابلیت اشتراک باس DC درایو سه فاز اینوت INVT GD20-022G-4

اینورترهای سری GD20 از فناوری DC Bus Sharing پشتیبانی می کنند. در خطوط تولیدی که چند درایو به صورت همزمان کار می کنند، انرژی بازیافتی یک درایو می تواند توسط درایو دیگر مصرف شود که موجب افزایش راندمان انرژی سیستم می شود.



کاربرد صنعتی اینورتر GD20-022G-4

این مدل به دلیل توان 22 کیلووات در بسیاری از صنایع مورد استفاده قرار می گیرد:

سیستم های پمپاژ
برای پمپ های سانتریفیوژ، بوسترپمپ ها، ایستگاه های پمپاژ و شبکه های آبرسانی.

صنایع تهویه مطبوع
برای کنترل دور فن های صنعتی، هواسازها، چیلرها و برج های خنک کننده.

صنایع پلاستیک
برای اکسترودرها، میکسرها و ماشین آلات تزریق پلاستیک.

صنایع غذایی
برای خطوط بسته بندی، نوار نقاله ها، همزن ها و تجهیزات فرآوری.

صنایع فولاد و معدن
برای انتقال مواد، سیستم های جابه جایی و تجهیزات فرآوری مواد معدنی.

اینورتر GD20-022G-4 یک درایو صنعتی 22 کیلووات با قابلیت های حرفه ای شامل کنترل برداری بدون انکودر، گشتاور راه اندازی 150 درصد، PID داخلی، واحد ترمز داخلی، ارتباط Mdbus RTU، قابلیت DC Bus Sharing و حفاظت های کامل صنعتی است. این ویژگی ها باعث شده اند این مدل برای پمپ ها، فن ها، کمپرسورها، نوار نقاله ها، میکسرها و خطوط تولید صنعتی یکی از گزینه های بسیار قابل اعتماد و اقتصادی بازار باشد. جهت کسب اطلاعات بیشتر و مشاوره فنی با کارشناسان دلکو صنعت تماس بگیرید.
