اینورتر سه فاز اینوت 45 کیلووات INVT GD20-045G-4

اینورتر GD20-045G-4 از سری محبوب Goodrive20 شرکت INVT بوده و برای کنترل موتورهای سه فاز45 کیلووات (50 اسب بخار) در کاربردهای صنعتی طراحی شده است. این مدل به دلیل بهره گیری از کنترل برداری بدون انکودر (SVC)، گشتاور مناسب در دورهای پایین و امکانات حفاظتی کامل، یکی از پرکاربردترین درایوهای صنعتی در صنایع ایران محسوب می شود. این اینورتر جزو اینورترهای سنگین کار (Heavy Duty) محسوب می شود و برای بارهایی طراحی شده که در لحظه راه اندازی یا حین کار به گشتاور و جریان بالایی نیاز دارند.

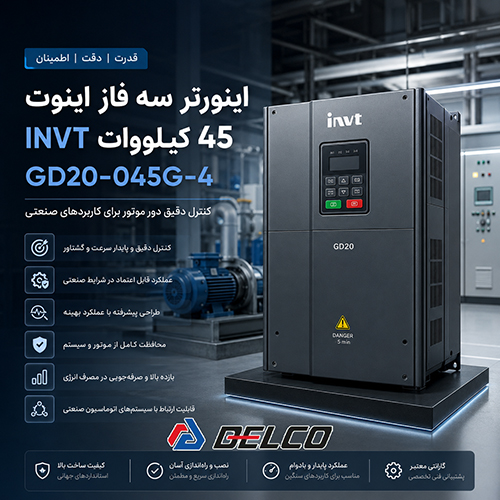

مشخصات فنی اصلی اینورتر سه فاز اینوت 45 کیلووات INVT GD20-045G-4

• توان نامی: 45 کیلووات
• ولتاژ ورودی: سه فاز 380 تا 480 ولت
• جریان خروجی نامی: 92 آمپر
• فرکانس خروجی: 0 تا 400 هرتز
• درجه حفاظت IP20
• اضافه بار: 150درصد جریان نامی به مدت 60 ثانیه
• پروتکل ارتباطی Modbus RTU (RS485)
• چاپر ترمز داخلی
• دو خروجی رله و خروجی های دیجیتال و آنالوگ متعدد

فناوری کنترل موتور اینورتر سه فاز INVT GD20-045G-4

مهم ترین مزیت این مدل از اینورتر اینوت استفاده از کنترل برداری بدون سنسور (Sensorless Vector Control) است. این فناوری باعث می شود:

• گشتاور راه اندازی بالا ایجاد شود.
• موتور در دورهای پایین عملکرد پایدارتری داشته باشد.
• تغییرات بار تأثیر کمتری بر سرعت موتور بگذارد.
• مصرف انرژی کاهش یابد.

قابلیت حفاظتی اینورتر سه فاز اینوت 45 کیلووات

اینورتر دارای حفاظت های کامل صنعتی است:

• اضافه جریان (Over Current)
• اضافه ولتاژ (Over Voltage)
• افت ولتاژ (Under Voltage)
• اتصال کوتاه خروجی
• افزایش دمای هیت سینک
• اضافه بار موتور
• قطع فاز ورودی و خروجی
• حفاظت در برابر خطاهای ارتباطی شبکه Modbus

این حفاظت ها باعث افزایش عمر موتور و جلوگیری از توقف های ناخواسته خط تولید می شوند.

کاربرد صنعتی اینورتر سه فاز اینوت 45 کیلووات INVT GD20-045G-4

این مدل برای تجهیزات زیر بسیار مناسب است:

• پمپ های سانتریفیوژ و بوسترپمپ
• فن های صنعتی و هواسازها
• کمپرسورهای اسکرو
• نوار نقاله های صنعتی
• میکسرها و همزن های بزرگ
• اکسترودرها
• ماشین آلات بسته بندی
• صنایع غذایی، فولاد، سیمان و پتروشیمی

ابعاد فیزیکی درایو سه فاز اینوت 45 کیلووات

ابعاد فریم این مدل تقریباً 250*400*202 (عرض*ارتفاع*عمق) میلی متر است و برای نصب این اینورتر معمولاً تابلوهایی با ابعاد حداقل 30×80×60 سانتی متر توصیه می شود تا تهویه مناسب برقرار باشد.

اگر به دنبال یک اینورتر45 کیلووات سه فاز برای کنترل موتورهای صنعتی با قابلیت اطمینان بالا، کنترل دقیق سرعت، حفاظت کامل و هزینه اقتصادی هستید، GD20-045G-4 یکی از بهترین گزینه های سری Goodrive20 محسوب می شود. این مدل به ویژه در پروژه های پمپ، فن، کمپرسور و خطوط تولید صنعتی عملکرد بسیار قابل قبولی ارائه می دهد و به دلیل وجود چاپر ترمز داخلی، در بسیاری از کاربردها نیازی به تجهیزات جانبی اضافی نخواهد داشت.

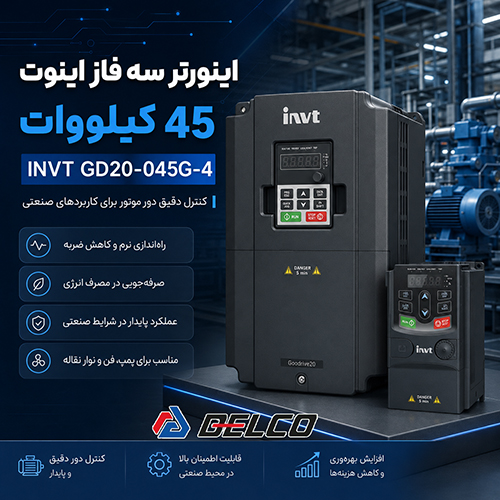

نحوه کدخوانی اینورتر INVT GD20-045G-4

کد فنی GD20-045G-4 از چند بخش تشکیل شده که هر بخش مشخصات اصلی اینورتر را نشان می دهد:

بنابراین کد GD20-045G-4 به معنی اینورتر سری Goodrive20 با توان 45 کیلووات، مناسب بارهای ثابت صنعتی و ورودی سه فاز 380 تا 480 ولت است.

حرف G در کد چه مفهومی دارد؟

در اینورترهای INVT حرفG نشان دهنده کاربردهای صنعتی با گشتاور ثابت (Constant Torque) است. این نوع بارها شامل:

• نوار نقاله
• میکسر
• اکسترودر
• کمپرسور
• سنگ شکن
• ماشین آلات تولیدی

می شوند و در مقایسه با بارهای گشتاور متغیر مانند فن و پمپ، به جریان راه اندازی و تحمل بار بیشتری نیاز دارند.

پسوند B در برخی مدل ها چیست؟

گاهی اینورتر به صورتGD20-045G-4-B عرضه می شود. حرفB نشان می دهد که دستگاه به واحد ترمز (Braking Unit) مجهز شده است. در سری GD20، چاپر ترمز تا توان 37 کیلو وات به صورت استاندارد وجود دارد اما در مدل های 45 تا 110 کیلووات، نسخه B برای کاربردهای ترمزگیری عرضه می شود.
کد GD20-045G-4 نشان می دهد که اینورتر متعلق به سری Goodrive20 بوده، توان45 کیلووات دارد، برای بارهای صنعتی گشتاور ثابت طراحی شده و با برق سه فاز 380 تا 480 ولت کار می کند. این مدل با جریان خروجی 92 آمپر گزینه ای مناسب برای موتورهای صنعتی بزرگ در خطوط تولید، پمپ خانه ها، کمپرسورها و تجهیزات سنگین محسوب می شود.

شرایط نصب و بهره برداری اینورتر GD20-045G-4

برای دستیابی به حداکثر راندمان، افزایش طول عمر تجهیزات و جلوگیری از بروز خطاهای ناخواسته، اینورتر GD20-045G-4 باید مطابق دستورالعمل های فنی سازنده نصب و بهره برداری شود.

شرایط تهویه و خنک کاری

• اینورتر باید به صورت عمودی نصب شود.
• از نصب افقی یا خوابیده دستگاه خودداری شود.
• حداقل 10 سانتی متر فضای آزاد در بالا و پایین اینورتر برای گردش هوا در نظر گرفته شود.
• در تابلوهای بسته، استفاده از فن یا سیستم تهویه الزامی است.
• دمای داخل تابلو نباید از 40 درجه سانتی گراد بیشتر شود. در دماهای بالاتر باید ظرفیت اینورتر کاهش یابد.

شرایط ارتفاع نصب

در ارتفاع های بالاتر از 1000 متر به دلیل کاهش چگالی هوا، توان خنک کاری کاهش می یابد:

• تا 1000 متر: بدون کاهش توان
• بالاتر از 1000 متر: به ازای هر 100 متر افزایش ارتفاع، حدود 1% کاهش ظرفیت در نظر گرفته شود.
• برای ارتفاع بیش از 3000 متر باید با نمایندگی فنی مشورت شود.

شرایط محیطی ممنوع

از نصب GD20-045G-4 در محیط های زیر خودداری کنید:

• تابش مستقیم نور خورشید
• محیط های دارای گرد و غبار رسانا
• بخارات روغن و مه روغنی
• گازهای خورنده و اسیدی
• مواد قابل اشتعال
• محیط های دارای رطوبت و چگالش آب
• مکان های دارای لرزش شدید و ضربه مکانیکی

الزامات برق و سیم کشی

• ولتاژ ورودی باید سه فاز 380 تا 480 ولت باشد.
• اتصال زمین (ارت) استاندارد الزامی است.
• کابل موتور و کابل قدرت باید مطابق جریان نامی انتخاب شوند.
• از قطع و وصل مکرر برق ورودی اینورتر خودداری شود.
• قبل از هرگونه سرویس یا تعمیر، حداقل 5 دقیقه پس از قطع برق منتظر بمانید تا ولتاژ باس DC تخلیه شود.

نکات بهره برداری

• قبل از راه اندازی، Auto Tuning موتور انجام شود.
• زمان شتاب گیری و توقف متناسب با بار تنظیم گردد.
• جریان نامی موتور نباید از جریان نامی اینورتر بیشتر باشد.
• در بارهای سنگین مانند میکسر، اکسترودر و نوار نقاله، تنظیمات گشتاور و اضافه بار به درستی انجام شود.
• بازدید دوره ای فن خنک کننده، ترمینال ها و اتصالات توصیه می شود.

اینورتر GD20-045G-4 برای کارکرد مداوم در محیط های صنعتی طراحی شده است، اما رعایت دمای محیط کمتر از 40 درجه سانتی گراد، تهویه مناسب تابلو، نصب عمودی، ارت استاندارد و جلوگیری از نفوذ گردوغبار و رطوبت، نقش تعیین کننده ای در افزایش طول عمر و حفظ عملکرد پایدار دستگاه خواهد داشت.

فروش اینورتر INVT GD20-045G-4 در دلکو صنعت

اینورتر INVT GD20-045G-4 با توان 45 کیلووات، یک درایو فرکانس متغیر صنعتی با عملکرد پیشرفته است که برای کنترل دقیق سرعت و گشتاور الکتروموتورهای سه فاز در کاربردهای سبک تا سنگین طراحی شده است. استفاده از فناوری کنترل برداری بدون سنسور (SVC)، چاپر ترمز داخلی، کنترل کننده PID، قابلیت Auto Tuning و پشتیبانی از پروتکل ارتباطی Modbus RTU، این مدل را به گزینه ای مناسب برای پمپ ها، فن های صنعتی، کمپرسورها، میکسرها، نوار نقاله ها و سایر تجهیزات صنعتی تبدیل کرده است. اینورتر GD20-045G-4 علاوه بر افزایش بهره وری سیستم، موجب کاهش مصرف انرژی، بهبود عملکرد موتور و افزایش طول عمر تجهیزات مکانیکی می شود. همچنین وجود حفاظت های کامل در برابر اضافه جریان، اضافه ولتاژ، افت ولتاژ، افزایش دما و اضافه بار، ایمنی و پایداری عملکرد مجموعه را تضمین می کند. دلکو صنعت با تکیه بر تجربه تخصصی در حوزه برق و اتوماسیون صنعتی، اینورتر GD20-045G-4 را همراه با مشاوره فنی، انتخاب تجهیزات جانبی متناسب با پروژه، خدمات پشتیبانی و راهنمایی در نصب و راه اندازی ارائه می کند. کارشناسان فنی دلکو صنعت آماده اند تا با بررسی شرایط بهره برداری، مشخصات موتور و نوع فرآیند صنعتی، مناسب ترین راهکار را برای کنترل دور و بهینه سازی عملکرد تجهیزات شما پیشنهاد دهند. جهت دریافت اطلاعات فنی، استعلام قیمت، مشاوره تخصصی و خرید اینورتر GD20-045G-4 با کارشناسان دلکو صنعت تماس بگیرید.
