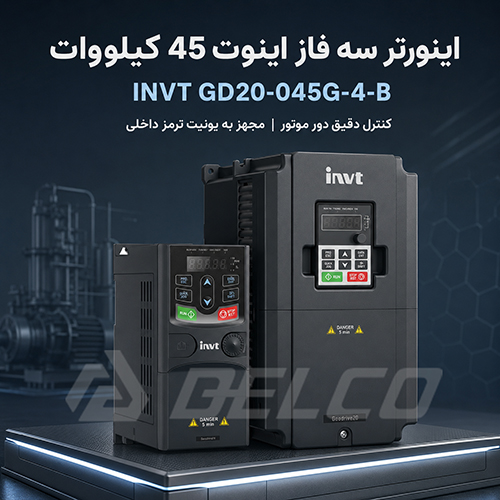

اینورتر سه فاز اینوت 45 کیلووات INVT GD20-045G-4-B

اینورتر سه فاز اینوت 45 کیلووات INVT GD20-045G-4-B از خانواده Goodrive20 برای کنترل سرعت و گشتاور الکتروموتورهای القایی سه فاز طراحی شده است. این مدل با توان 45 کیلووات معادل حدود 60 اسب بخار، در خطوط تولید و ماشین آلاتی کاربرد دارد که موتور باید با سرعت کنترل شده راه اندازی شود و تغییر دور آن متناسب با شرایط کاری انجام گیرد. ورودی این درایو سه فاز و در محدوده 380 تا 480 ولت است. استفاده از کنترل برداری بدون انکودر یا Sensorless Vector Control نیز به اینورتر اجازه می دهد بدون نیاز به نصب انکودر روی موتور، کنترل مناسبی روی سرعت و گشتاور داشته باشد. در بسیاری از پروژه های صنعتی، نصب اینورتر GD20-045G-4-B فقط برای تغییر دور موتور انجام نمی شود. کاهش جریان لحظه ای هنگام استارت، جلوگیری از ضربه مکانیکی به کوپلینگ و گیربکس، کنترل شتاب و کاهش سرعت و امکان بهینه سازی مصرف انرژی از دلایل اصلی استفاده از این مدل هستند.

اینورتر GD20-045G-4-B برای چه تجهیزاتی مناسب است؟

توان 45 کیلووات این مدل باعث شده بتوان از آن در طیف گسترده ای از ماشین آلات صنعتی استفاده کرد. البته انتخاب نهایی اینورتر باید بر اساس جریان نامی موتور، نوع بار، تعداد دفعات استارت و توقف و شرایط محیطی انجام شود.

کاربردهای رایج این مدل عبارت اند از:

• پمپ های سانتریفیوژ صنعتی
• بوستر پمپ ها
• فن و هواکش صنعتی
• هواساز و سیستم های تهویه
• کمپرسورها
• نوار نقاله و کانوایر
• میکسرهای صنعتی
• اکسترودر
• ماشین آلات بسته بندی
• خطوط انتقال مواد
• تجهیزات برش و ماشین آلات صنعتی

برای بارهایی مانند پمپ و فن که گشتاور متغیر دارند، تنظیم صحیح دور موتور می تواند مصرف برق را به میزان قابل توجهی مدیریت کند. در نوار نقاله، میکسر و ماشین آلات تولید نیز مزیت اصلی، راه اندازی کنترل شده و کاهش تنش مکانیکی روی مجموعه انتقال قدرت است.

حرف B در کد GD20-045G-4-B چه معنایی دارد؟

تفاوت مهم این مدل با برخی نسخه های دیگر سری GD20، حرف B در انتهای کد فنی آن است. این حرف نشان دهنده وجود یونیت ترمز داخلی یا Built-in Braking Unit در اینورتر اینوت است. یونیت ترمز داخلی امکان اتصال مقاومت ترمز مناسب را فراهم می کند. این ویژگی زمانی اهمیت پیدا می کند که موتور باید در مدت کوتاهی متوقف شود یا بار دارای اینرسی بالایی باشد. در زمان کاهش سرعت موتور، انرژی مکانیکی ذخیره شده در بار می تواند موتور را به حالت ژنراتوری ببرد. در این وضعیت انرژی به سمت باس DC اینورتر برمی گردد و اگر تخلیه نشود، احتمال افزایش ولتاژ و ایجاد خطای Over Voltage وجود دارد. وجود یونیت ترمز داخلی کمک می کند این انرژی از طریق مقاومت ترمز تخلیه شود.

یونیت ترمز داخلی اینورتر چگونه کار می کند؟

یونیت ترمز یک مدار الکترونیکی در بخش قدرت اینورتر است و معمولاً به صورت قطعه ای مجزا در بیرون دستگاه دیده نمی شود. این بخش وظیفه مدیریت انرژی برگشتی موتور هنگام کاهش سرعت را بر عهده دارد.

فرآیند عملکرد آن به این صورت است:

1. فرمان کاهش سرعت یا توقف به موتور داده می شود.
2. بار اینرسی همچنان موتور را به حرکت درمی آورد و موتور وارد حالت ژنراتوری می شود.
3. انرژی تولیدشده به باس DC اینورتر بازمی گردد.
4. یونیت ترمز افزایش ولتاژ را تشخیص می دهد.
5. انرژی اضافی به Braking Resistor منتقل می شود.
6. مقاومت ترمز این انرژی الکتریکی را به گرما تبدیل می کند.

این فرآیند امکان کاهش زمان توقف موتور را فراهم کرده و احتمال ایجاد خطای ناشی از افزایش ولتاژ باس DC را کاهش می دهد.

کاربرد یونیت ترمز در ماشین آلات صنعتی

در یک پمپ سانتریفیوژ معمولی شاید همیشه به ترمزگیری سریع نیاز نباشد؛ اما در تجهیزاتی که جرم دوار بالا دارند یا توقف سریع بخشی از سیکل کاری ماشین است، شرایط متفاوت خواهد بود.

وجود یونیت ترمز داخلی در اینورتر GD20-045G-4-B برای تجهیزاتی مانند موارد زیر اهمیت بیشتری دارد:

• جرثقیل و وینچ
• بالابر صنعتی
• سانتریفیوژ
• نوار نقاله های سنگین
• دستگاه های برش
• برخی ماشین آلات CNC
• اکسترودر
• میکسرهای دارای اینرسی بالا

در چنین کاربردهایی، مقاومت ترمز باید بر اساس توان موتور، مقدار انرژی برگشتی، زمان کاهش سرعت و تعداد دفعات ترمزگیری انتخاب شود. صرف وجود یونیت ترمز داخلی به معنی امکان اتصال هر مقاومت ترمزی نیست؛ مقدار اهم و توان مقاومت باید با مشخصات درایو و سیکل کاری ماشین هماهنگ باشد.

قابلیت کنترلی اینورتر GD20-045G-4-B

این مدل برای اجرای فرآیندهای متداول کنترل موتور به مجموعه ای از قابلیت های کنترلی مجهز شده است. از مهم ترین آن ها می توان به موارد زیر اشاره کرد:

• کنترل برداری بدون انکودر (SVC)
• کنترل V/F
• قابلیت Auto Tuning برای شناسایی پارامترهای موتور
• کنترل PID داخلی
• ارتباط Modbus RTU
• یونیت ترمز داخلی
• امکان تنظیم زمان شتاب گیری و کاهش سرعت
• فرکانس خروجی قابل تنظیم تا محدوده مورد پشتیبانی دستگاه
• ورودی و خروجی های کنترلی برای اتصال به سیستم اتوماسیون

وجود PID داخلی به ویژه در پمپ، فن و سیستم های کنترل فشار یا دبی کاربردی است. برای مثال، اینورتر می تواند با دریافت سیگنال سنسور فشار، سرعت پمپ را متناسب با فشار موردنیاز سیستم تنظیم کند.

حفاظت اینورتر INVT GD20-045G-4-B

در یک درایو 45 کیلووات، سیستم حفاظتی اهمیت زیادی دارد؛ زیرا خطاهای الکتریکی می توانند علاوه بر اینورتر، الکتروموتور و تجهیزات مکانیکی متصل به آن را نیز تحت تأثیر قرار دهند.

اینورتر GD20 از حفاظت های متداولی مانند موارد زیر بهره می برد:

• حفاظت در برابر اضافه جریان
• حفاظت اضافه ولتاژ
• حفاظت افت ولتاژ
• حفاظت اضافه بار
• کنترل افزایش دمای داخلی
• تشخیص برخی شرایط اتصال کوتاه و خطاهای خروجی
• حفاظت های مرتبط با عملکرد موتور و درایو

عملکرد صحیح این حفاظت ها زمانی قابل اتکا است که پارامترهای موتور شامل توان، جریان نامی، فرکانس، ولتاژ و سرعت موتور به درستی در اینورتر وارد شده باشند.

نکات مهم هنگام انتخاب GD20-045G-4-B

انتخاب اینورتر صرفاً بر اساس عدد 45 کیلووات می تواند باعث خطا شود. جریان پلاک الکتروموتور باید با جریان خروجی قابل پشتیبانی اینورتر مقایسه شود. نوع بار نیز تعیین کننده است؛ یک فن 45 کیلووات از نظر شرایط راه اندازی با میکسر یا نوار نقاله سنگین 45 کیلووات رفتار یکسانی ندارد. در پروژه هایی با ترمزگیری سریع، باید مقاومت ترمز متناسب نیز در نظر گرفته شود. دمای تابلو، ارتفاع محل نصب، تهویه، تعداد استارت ها و شرایط اضافه بار از دیگر پارامترهایی هستند که قبل از خرید باید بررسی شوند.

برای انتخاب اینورتر سه فاز اینوت 45 کیلووات INVT GD20-045G-4-B و بررسی تناسب آن با مشخصات الکتروموتور و نوع ماشین، می توانید مشخصات پلاک موتور و شرایط کاری تجهیز را در اختیار کارشناسان دلکو صنعت قرار دهید تا ظرفیت درایو، نحوه نصب و تجهیزات جانبی موردنیاز به صورت فنی بررسی شود.


قابلیت اصلی درایو سه فاز اینوت 45 کیلووات INVT GD20-045G-4-B

• کنترل برداری بدون انکودر (SVC)
• کنترل V/F برای بارهای عمومی
• چاپر ترمز داخلی جهت اتصال مستقیم مقاومت ترمز
• راه اندازی نرم موتور (Soft Start)
• قابلیتAuto Tuning موتور
• کنترلPID داخلی برای کنترل فشار، دما و دبی
• ارتباط صنعتی Modbus RTU
• حفاظت کامل در برابر اضافه جریان، اضافه ولتاژ، افت ولتاژ، اتصال کوتاه و افزایش دما

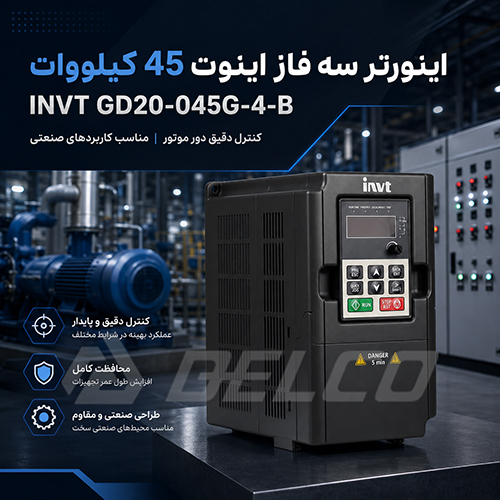

کاربرد صنعتی اینورتر سه فاز اینوت 45 کیلووات INVT GD20-045G-4-B

• پمپ های سانتریفیوژ و بوستر پمپ
• فن و هواسازهای صنعتی
• کمپرسورهای هوا
• نوار نقاله
• میکسر و همزن صنعتی
• دستگاه های CNC
• خطوط بسته بندی
• ماشین آلات صنایع غذایی و دارویی

نحوه کدخوانی GD20-045G-4-B

• GD20: سری Goodrive20
• 045: توان 45 کیلووات
• G: کاربرد عمومی (General Purpose)
• 4: کلاس ولتاژی 380~480 ولت سه فاز
• B: مجهز به یونیت ترمز داخلی (Brake Unit)

این مدل برای کاربردهای دارای اینرسی بالا مانند جرثقیل، سانتریفیوژ، اکسترودر، و نوار نقاله های سنگین بسیار مناسب است، زیرا وجود یونیت ترمز داخلی باعث کاهش هزینه نصب تجهیزات ترمز خارجی می شود.

بهبود مصرف انرژی با استفاده از اینورتر GD20-045G-4-B

یکی از مهم ترین مزایای استفاده از اینورترGD20-045G-4-B کاهش قابل توجه مصرف انرژی در سیستم های صنعتی است. در بسیاری از کارخانه ها و واحدهای تولیدی، الکتروموتورها با سرعت ثابت کار می کنند و کنترل دبی، فشار یا ظرفیت تجهیزات از طریق شیرهای مکانیکی، دمپرها و روش های سنتی انجام می شود. این شیوه علاوه بر اتلاف انرژی، باعث افزایش استهلاک تجهیزات و هزینه های بهره برداری می شود.
اینورتر GD20-045G-4-B با تنظیم فرکانس و ولتاژ خروجی متناسب با نیاز واقعی فرآیند، سرعت موتور را به صورت کاملاً هوشمند کنترل می کند. به عنوان مثال در کاربردهایی مانند پمپ های سانتریفیوژ، بوستر پمپ ها، فن های صنعتی و سیستم های تهویه، کاهش جزئی دور موتور می تواند مصرف برق را به میزان چشمگیری کاهش دهد. بر اساس قوانین فن و پمپ، کاهش سرعت موتور تأثیر بسیار بیشتری بر کاهش توان مصرفی نسبت به کاهش دبی دارد و همین موضوع موجب صرفه جویی قابل توجه در هزینه های برق می شود. وجود کنترل PID داخلی در این مدل امکان حفظ فشار، دبی یا دمای مورد نیاز سیستم را بدون نیاز به روشن و خاموش شدن مکرر موتور فراهم می کند. این ویژگی علاوه بر کاهش مصرف انرژی، موجب افزایش طول عمر الکتروموتور، پمپ، فن و سایر تجهیزات متصل به سیستم می شود. از سوی دیگر قابلیت راه اندازی و توقف نرم (Soft Start & Soft Stop) باعث حذف جریان های هجومی در زمان استارت موتور شده و از ایجاد شوک های الکتریکی و مکانیکی جلوگیری می کند. در نتیجه هزینه تعمیرات، خرابی یاتاقان ها، کوپلینگ ها و تجهیزات انتقال قدرت نیز کاهش پیدا می کند. اینورتر GD20-045G-4-B به دلیل بهره مندی از فناوری کنترل برداری بدون انکودر، راندمان بالایی در بارهای متغیر داشته و می تواند در صنایعی مانند نفت و گاز، پتروشیمی، صنایع غذایی، خطوط بسته بندی، تصفیه خانه ها، سیستم های HVAC، کمپرسورها و نوار نقاله ها نقش مهمی در مدیریت مصرف انرژی و کاهش هزینه های عملیاتی ایفا کند. استفاده صحیح از این درایو در بسیاری از پروژه های صنعتی می تواند بازگشت سرمایه را در مدت کوتاهی امکان پذیر کرده و بهره وری کل مجموعه را افزایش دهد.

کاربرد عملی اینورتر GD20-045G-4-B

اینورترGD20-045G-4-B با توان 45 کیلووات، برای کنترل و بهینه سازی عملکرد الکتروموتورهای سه فاز در طیف گسترده ای از صنایع مورد استفاده قرار می گیرد. بهره مندی از کنترل برداری بدون انکودر، یونیت ترمز داخلی،PID داخلی و قابلیت تحمل اضافه بار، این مدل را به گزینه ای مناسب برای کاربردهای متوسط و سنگین صنعتی تبدیل کرده است.

سیستم های پمپاژ صنعتی
در ایستگاه های پمپاژ، بوستر پمپ های آبرسانی، تصفیه خانه های آب و فاضلاب و خطوط انتقال سیالات، اینورتر GD20-045G-4-B با تنظیم دور موتور متناسب با نیاز فرآیند، موجب کاهش مصرف انرژی، جلوگیری از ضربه قوچ و افزایش طول عمر پمپ می شود.

فن ها و سیستم های تهویه صنعتی
در هواسازها، اگزاست فن ها، برج های خنک کننده و سیستم های HVAC، اینورتر با کنترل دقیق سرعت فن، دبی هوا را متناسب با نیاز محیط تنظیم کرده و هزینه های برق را به شکل قابل توجهی کاهش می دهد.

کمپرسورهای هوا
در کمپرسورهای اسکرو و پیستونی، اینورتر GD20-045G-4-B فشار شبکه هوای فشرده را به صورت پایدار حفظ می کند. این موضوع علاوه بر صرفه جویی انرژی، استهلاک کمپرسور و تعداد دفعات روشن و خاموش شدن دستگاه را کاهش می دهد.

نوار نقاله و خطوط انتقال مواد
در صنایع سیمان، فولاد، معدن، غذایی و بسته بندی، کنترل نرم حرکت نوار نقاله از طریق اینورتر باعث کاهش تنش مکانیکی روی گیربکس، کوپلینگ و تسمه ها شده و از توقف های ناگهانی جلوگیری می کند.

میکسرها و همزن های صنعتی
در صنایع شیمیایی، رنگ، رزین، مواد غذایی و دارویی، کنترل سرعت همزن اهمیت بالایی دارد. اینورتر امکان تنظیم دقیق دور موتور را فراهم کرده و کیفیت اختلاط مواد را افزایش می دهد.

دستگاه های اکسترودر و ماشین آلات تولید
در خطوط تولید پلاستیک، پلیمر و صنایع تبدیلی، کنترل گشتاور و سرعت موتور نقش مهمی در کیفیت محصول نهایی دارد. اینورتر GD20-045G-4-B با کنترل پایدار دور موتور موجب یکنواختی فرآیند تولید می شود.

جرثقیل ها و بالابرهای صنعتی
وجود یونیت ترمز داخلی (Built-in Braking Unit) در این مدل باعث شده برای کاربردهای دارای بار اینرسی بالا مانند جرثقیل سقفی، وینچ، بالابر و آسانسورهای صنعتی بسیار مناسب باشد. این ویژگی امکان توقف سریع و ایمن موتور را فراهم می کند.

صنایع نفت، گاز و پتروشیمی
در پمپ های فرآیندی، فن های خنک کننده، کمپرسورها و تجهیزات انتقال مواد، اینورتر GD20-045G-4-B به افزایش راندمان، کاهش مصرف انرژی و بهبود پایداری فرآیندهای صنعتی کمک می کند.

صنایع غذایی و بسته بندی
در دستگاه های پرکن، لیبل زن، نوار نقاله های بسته بندی، میکسرهای مواد غذایی و خطوط تولید، کنترل دقیق سرعت موتور توسط اینورتر باعث افزایش کیفیت محصول و کاهش ضایعات تولید می شود.

ماشین آلات CNC و تجهیزات صنعتی دقیق
به دلیل دقت بالای کنترل فرکانس و گشتاور، اینورتر GD20-045G-4-B در ماشین آلات برش، دستگاه های CNC، تجهیزات چوب و ماشین آلات فلزکاری نیز کاربرد گسترده ای دارد.

در مجموع، اینورتر GD20-045G-4-B به دلیل توان 45 کیلووات، قابلیت کنترل برداری، چاپر ترمز داخلی و امکانات حفاظتی کامل، یکی از گزینه های ایده آل برای کنترل موتور در کاربردهای صنعتی سنگین، خطوط تولید مداوم و تجهیزات با اینرسی بالا محسوب می شود. برای کسب اطلاعات بیشتر و مشاوره فنی با کارشناسان دلکو صنعت در ارتباط باشید.
