اینورتر سه فاز اینوت 55 کیلووات INVT GD20-055G-4-B

اینورتر سه فاز اینوت 55 کیلووات INVT GD20-055G-4-B برای کنترل الکتروموتورهای پرتوان در خطوط تولید و ماشین آلاتی طراحی شده که تغییر سرعت، استارت کنترل شده و توقف دقیق در آن ها اهمیت دارد. این مدل از خانواده Goodrive20 اینوت با مدیریت فرکانس و ولتاژ خروجی، امکان تنظیم دور موتور متناسب با شرایط واقعی فرآیند را فراهم می کند و از وارد شدن شوک مکانیکی هنگام راه اندازی به کوپلینگ، گیربکس و تجهیزات متصل می کاهد. وجود یونیت ترمز داخلی در نسخه GD20-055G-4-B نیز مزیت مهمی برای ماشین آلات دارای اینرسی بالا و کاربردهایی است که به کاهش سریع سرعت نیاز دارند. اینورتر 55 کیلووات INVT در تجهیزاتی مانند پمپ های صنعتی، فن، کمپرسور، میکسر، نوار نقاله و خطوط انتقال مواد قابل استفاده است. هنگام خرید این مدل باید جریان نامی موتور، نوع بار، شرایط اضافه بار، تعداد توقف ها و تهویه تابلو بررسی شود تا انتخاب درایو با شرایط واقعی دستگاه هماهنگ باشد.

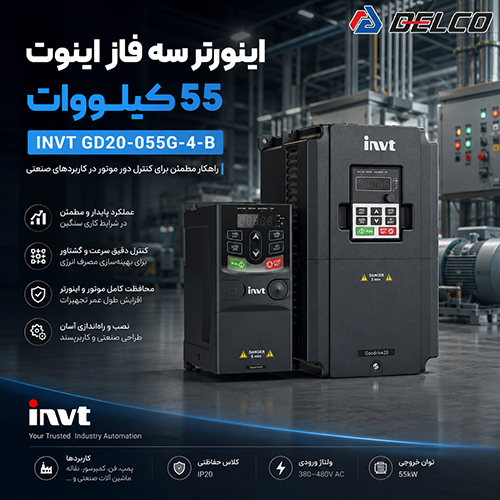

مشخصات فنی اینورتر INVT GD20-055G-4-B

اینورتر سنگین کار GD20-055G-4-B یکی از مدل های قدرتمند سری Goodrive20 شرکت INVT است که برای کنترل موتورهای سه فاز 55 کیلووات (75 اسب بخار) در کاربردهای صنعتی سنگین طراحی شده است. این اینورتر با بهره گیری از فناوری کنترل برداری بدون انکودر (SVC)، قابلیت کنترل دقیق سرعت و گشتاور را فراهم کرده و عملکردی پایدار در شرایط کاری مختلف ارائه می دهد.

توان و مشخصات الکتریکی
این مدل با ورودی سه فاز 380 تا 480 ولت AC کار می کند و جریان خروجی نامی آن حدود 115 آمپر است. فرکانس خروجی از 0 تا 400 هرتز قابل تنظیم بوده و امکان استفاده در کاربردهای متنوع صنعتی را فراهم می کند. اینورتر قابلیت تحمل اضافه بار 150 درصد جریان نامی به مدت 60 ثانیه را دارد که برای بارهای دارای گشتاور متغیر یا شوک های لحظه ای بسیار کاربردی است.

کنترل برداری بدون انکودر (SVC)
مهم ترین ویژگی فنی GD20-055G-4-B استفاده از الگوریتم Sensorless Vector Control است. این فناوری بدون نیاز به انکودر، گشتاور بالایی در دورهای پایین تولید کرده و کنترل بسیار دقیق تری نسبت به روش های سنتی V/F ارائه می دهد. به همین دلیل این مدل در پمپ ها، فن ها، کمپرسورها، نوار نقاله ها و ماشین آلات فرآیندی عملکرد بسیار مطلوبی دارد.

یونیت ترمز داخلی (Built-in Braking Unit)
حرفB در انتهای کد فنی نشان دهنده وجود یونیت ترمز داخلی است. این ویژگی باعث می شود تنها با اتصال مقاومت ترمز مناسب، انرژی برگشتی موتور در زمان توقف یا کاهش سرعت به گرما تبدیل شده و از ایجاد خطای اضافه ولتاژ جلوگیری شود. این قابلیت برای تجهیزات دارای اینرسی بالا مانند سانتریفیوژها، جرثقیل ها، بالابرها، وینچ ها و نوار نقاله های سنگین اهمیت زیادی دارد. برای این مدل حداقل مقاومت ترمز پیشنهادی 8 اهم در نظر گرفته شده است.

قابلیت های کنترلی پیشرفته
اینورتر GD20-055G-4-B به امکانات کنترلی متعددی مجهز است که از جمله آن ها می توان به موارد زیر اشاره کرد:

• کنترل V/F برای کاربردهای عمومی
• کنترل برداری بدون انکودر (SVC)
• کنترل PID داخلی
• Auto Tuning موتور
• Simple PLC داخلی
• کنترل چند سرعته
• قابلیت Speed Tracking برای راه اندازی موتور در حال چرخش
• جبران افت ولتاژ شبکه
• راه اندازی و توقف نرم موتور (Soft Start / Soft Stop)

ارتباطات صنعتی
این مدل به پورت RS485 مجهز بوده و از پروتکل Modbus RTU پشتیبانی می کند. به همین دلیل به راحتی این اینورتر اینوت در سیستم های اتوماسیون صنعتی، PLC، HMI و سیستم های مانیتورینگ مرکزی قابل استفاده است.

سیستم های حفاظتی
GD20-055G-4-B دارای مجموعه کاملی از حفاظت های الکتریکی و حرارتی است که شامل موارد زیر می شود:

• حفاظت اضافه جریان (Over Current)
• حفاظت اضافه ولتاژ (Over Voltage)
• حفاظت افت ولتاژ (Under Voltage)
• حفاظت اضافه بار موتور
• حفاظت افزایش دمای اینورتر
• حفاظت قطع فاز
• حفاظت اتصال کوتاه خروجی
• حفاظت خطای زمین
• حفاظت خطاهای ارتباطی شبکه صنعتی

این سیستم های حفاظتی نقش مهمی در افزایش عمر الکتروموتور و جلوگیری از توقف ناگهانی خطوط تولید دارند.

عملکرد اینورتر GD20-055G-4-B در شرایط صنعتی سخت

اینورترGD20-055G-4-B برای کار در محیط های صنعتی سنگین کار و شرایط کاری پیوسته طراحی شده است. در بسیاری از کارخانه ها، تجهیزات برقی و مکانیکی با عواملی مانند تغییرات دمای محیط، نوسانات ولتاژ، گردوغبار، رطوبت نسبی، بارهای ضربه ای، استارت های مکرر و کارکرد طولانی مدت روبه رو می شوند. در چنین شرایطی، انتخاب یک درایو مطمئن اهمیت زیادی دارد؛ زیرا کوچک ترین توقف در اینورتر می تواند باعث توقف خط تولید، افزایش هزینه تعمیرات و کاهش بهره وری مجموعه شود.
اینورتر GD20-055G-4-B با توان 55 کیلووات و ورودی سه فاز، برای کنترل موتورهای صنعتی در کاربردهایی مانند پمپ، فن، کمپرسور، نوار نقاله، میکسر، اکسترودر و تجهیزات فرآیندی سنگین مورد استفاده قرار می گیرد. این مدل با بهره مندی از کنترل برداری بدون انکودر، گشتاور مناسبی در سرعت های پایین ایجاد کرده و در زمان تغییر بار، عملکرد موتور را پایدار نگه می دارد. این ویژگی در صنایعی مانند فولاد، سیمان، نفت، گاز، پتروشیمی، معادن و تصفیه خانه ها بسیار کاربردی است.
یکی از مزایای مهم اینورتر GD20-055G-4-B، توانایی تحمل اضافه بار در شرایط کاری دشوار است. در بسیاری از ماشین آلات صنعتی، بار موتور همیشه ثابت نیست و ممکن است هنگام راه اندازی، تغییر مواد، افزایش فشار خط یا گیرکردن مکانیکی، جریان موتور به صورت لحظه ای افزایش پیدا کند. این اینورتر با داشتن قابلیت اضافه بار، می تواند در برابر چنین تغییراتی عملکرد پایدارتری ارائه دهد و از توقف ناگهانی سیستم جلوگیری کند.
وجود یونیت ترمز داخلی در مدل GD20-055G-4-B نیز نقش مهمی در عملکرد ایمن دستگاه در شرایط سخت دارد. در تجهیزاتی مانند سانتریفیوژ، بالابر، جرثقیل، وینچ، نوار نقاله سنگین و ماشین آلات دارای اینرسی بالا، هنگام کاهش سرعت یا توقف موتور، انرژی برگشتی به سمت اینورتر بازمی گردد. یونیت ترمز داخلی این انرژی را به سمت مقاومت ترمز هدایت کرده و از افزایش ولتاژ باس DC و ایجاد خطای اضافه ولتاژ جلوگیری می کند. این قابلیت باعث توقف کنترل شده تر موتور و افزایش ایمنی تجهیزات می شود.
از نظر حفاظتی، اینورتر GD20-055G-4-B به مجموعه ای از حفاظت های الکتریکی و حرارتی مجهز است. حفاظت در برابر اضافه جریان، اضافه ولتاژ، افت ولتاژ، اضافه بار موتور، افزایش دمای داخلی، اتصال کوتاه خروجی، خطای زمین و اختلالات عملکردی، باعث می شود دستگاه در شرایط غیرعادی واکنش مناسبی نشان دهد. این حفاظت ها از آسیب دیدن ماژول های قدرت، الکتروموتور، کابل ها و تجهیزات مکانیکی متصل به موتور جلوگیری می کنند.
در محیط های صنعتی که دمای تابلو برق بالا می رود، تهویه مناسب اهمیت زیادی دارد. اینورتر GD20-055G-4-B باید داخل تابلو برق استاندارد و با رعایت فضای کافی برای گردش هوا نصب شود. استفاده از فن تابلو، فیلتر مناسب، رعایت فاصله نصب از بالا و پایین دستگاه و جلوگیری از ورود گردوغبار رسانا، نقش مهمی در افزایش عمر مفید اینورتر دارد. در صورتی که اینورتر در محیط های پر گردوغبار، گرم یا مرطوب نصب شود، استفاده از تابلو برق مناسب با درجه حفاظت بالاتر توصیه می شود. در شرایط نوسان ولتاژ یا شبکه های صنعتی ناپایدار، اینورتر با کنترل هوشمند ورودی و خروجی می تواند از موتور در برابر آسیب های ناشی از افت یا افزایش ولتاژ محافظت کند. این موضوع به ویژه در کارگاه ها و کارخانه هایی که چندین موتور بزرگ، دستگاه جوش، کمپرسور یا تجهیزات پرمصرف به صورت هم زمان کار می کنند، اهمیت زیادی دارد. استفاده از تجهیزات جانبی مانند راکتور ورودی، فیلتر EMC یا چوک DC نیز می تواند پایداری سیستم را افزایش دهد. اینورتر GD20-055G-4-B در کاربردهای با کارکرد مداوم نیز عملکرد قابل اعتمادی دارد. در صنایعی مانند تصفیه آب و فاضلاب، خطوط تولید مواد غذایی، صنایع شیمیایی، پتروشیمی و فولاد، تجهیزات ممکن است ساعت های طولانی یا حتی به صورت شبانه روزی کار کنند. اینورتر با کنترل نرم موتور، کاهش جریان راه اندازی، کاهش تنش مکانیکی و تنظیم دقیق سرعت، از فشار بیش از حد به موتور و تجهیزات مکانیکی جلوگیری می کند.

عملکرد یونیت ترمز داخلی در اینورتر GD20-055G-4-B

یکی از مهم ترین قابلیت های اینورتر GD20-055G-4-B وجود یونیت ترمز داخلی (Built-in Braking Unit) است. این ویژگی باعث می شود اینورتر بتواند انرژی تولید شده توسط موتور در زمان کاهش سرعت یا توقف را مدیریت کرده و از بروز خطاهای ناشی از افزایش ولتاژ جلوگیری کند. در حالت عادی، انرژی الکتریکی از اینورتر به موتور منتقل می شود، اما هنگام کاهش سرعت ناگهانی یا توقف موتور، شرایط معکوس می شود. در این حالت موتور مانند یک ژنراتور عمل کرده و انرژی جنبشی ذخیره شده در بار را به سمت اینورتر بازمی گرداند. اگر این انرژی کنترل نشود، ولتاژ باس DC اینورتر افزایش یافته و باعث ایجاد خطای Over Voltage یا حتی آسیب به قطعات قدرت خواهد شد. یونیت ترمز داخلی GD20-055G-4-B این انرژی اضافی را تشخیص داده و آن را از طریق مقاومت ترمز خارجی به گرما تبدیل می کند. در نتیجه ولتاژ داخلی اینورتر در محدوده مجاز باقی مانده و موتور می تواند با سرعت بیشتری متوقف شود.

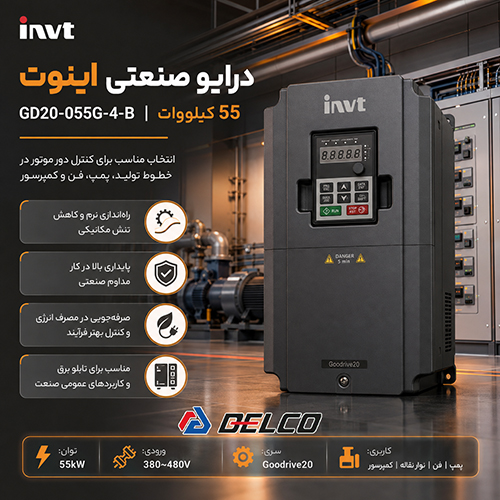

مزایای ترمز داخلی در درایو GD20-055G-4-B

• کاهش زمان توقف موتور
• جلوگیری از خطای اضافه ولتاژ
• افزایش ایمنی تجهیزات
• بهبود کنترل بارهای اینرسی بالا
• کاهش استهلاک ترمزهای مکانیکی
• افزایش بهره وری خطوط تولید
• عملکرد پایدار در توقف های مکرر

کاربرد ترمز در صنایع مختلف

جرثقیل و بالابر
در جرثقیل های سقفی و وینچ ها، هنگام پایین آمدن بار مقدار زیادی انرژی به موتور باز می گردد. یونیت ترمز داخلی این انرژی را جذب کرده و از افزایش ولتاژ جلوگیری می کند. این موضوع باعث حرکت نرم تر و ایمن تر بار می شود.

نوار نقاله های سنگین
در خطوط انتقال مواد معدنی، سیمان و فولاد، توقف سریع نوار نقاله بدون سیستم ترمز مناسب می تواند باعث آسیب به تجهیزات شود. ترمز داخلی اینورتر امکان توقف کنترل شده و بدون ضربه را فراهم می کند.

سانتریفیوژها
سانتریفیوژها دارای اینرسی بسیار بالایی هستند و پس از قطع برق تمایل به ادامه چرخش دارند. استفاده از مقاومت ترمز در کنار GD20-055G-4-B موجب کاهش زمان توقف و افزایش ایمنی دستگاه می شود.

اکسترودرها و میکسرها
در تجهیزات فرآیندی که تغییر سرعت و توقف سریع اهمیت دارد، سیستم ترمز داخلی به حفظ پایداری فرآیند و جلوگیری از آسیب های مکانیکی کمک می کند.

مقاومت ترمز مناسب برای GD20-055G-4-B

برای استفاده از قابلیت ترمز داخلی، باید مقاومت ترمز متناسب با توان اینورتر انتخاب شود. انتخاب صحیح مقاومت ترمز به عوامل زیر بستگی دارد:

• زمان توقف مورد نیاز
• اینرسی بار
• تعداد دفعات ترمزگیری
• توان موتور
• سیکل کاری دستگاه

در کاربردهای سنگین مانند جرثقیل، سانتریفیوژ و بالابر، معمولاً از مقاومت های ترمز با توان بالا استفاده می شود تا انرژی برگشتی به طور کامل تخلیه گردد.

تفاوت GD20-055G-4 با GD20-055G-4-B

مدلGD20-055G-4 به صورت استاندارد فاقد یونیت ترمز داخلی است و برای کاربردهای معمولی مانند پمپ و فن استفاده می شود. اما مدل GD20-055G-4-B دارای یونیت ترمز داخلی بوده و برای کاربردهای دارای اینرسی بالا، توقف های سریع و بارهای دینامیکی طراحی شده است. به همین دلیل در صنایع فولاد، سیمان، معدن، نفت، گاز، پتروشیمی و ماشین آلات سنگین عملکرد بسیار بهتری ارائه می دهد.

وجود یونیت ترمز داخلی در GD20-055G-4-B باعث افزایش ایمنی، کاهش زمان توقف، جلوگیری از خطاهای ولتاژی و بهبود عملکرد تجهیزات صنعتی سنگین می شود و این مدل را به گزینه ای مناسب برای فرآیندهای صنعتی حساس و پرتنش تبدیل می کند. اینورتر GD20-055G-4-B برای محیط هایی مناسب است که پایداری عملکرد، ایمنی بالا، کنترل دقیق موتور و کاهش توقف های ناخواسته اهمیت زیادی دارد. اگر نصب دستگاه مطابق اصول فنی انجام شود و شرایط تهویه، کابل کشی، ارتینگ، انتخاب تابلو و تنظیم پارامترها به درستی رعایت گردد، این مدل می تواند در شرایط صنعتی سخت عملکردی مطمئن، پایدار و اقتصادی ارائه دهد.
