اینورتر سه فاز اینوت 75 کیلووات INVT GD20-075G-4

اینورتر اینوت GD20-075G-4 یک درایو صنعتی قدرتمند از سری Goodrive20 است که برای کنترل دور و گشتاور الکتروموتورهای سه فاز با توان 75 کیلووات طراحی شده است. این مدل با ورودی سه فاز 380 ولت، در تجهیزاتی مانند پمپ های صنعتی، فن های بزرگ، کمپرسورها، نوار نقاله ها، میکسرها، خطوط تولید و ماشین آلاتی که به کنترل پایدار سرعت نیاز دارند کاربرد دارد. استفاده از اینورتر INVT GD20-075G-4 باعث کاهش جریان لحظه ای هنگام راه اندازی موتور، کنترل نرم شتاب و توقف و کاهش تنش مکانیکی واردشده به کوپلینگ، گیربکس و تجهیزات دوار می شود. قابلیت تنظیم پارامترهای کنترلی، حفاظت های الکتریکی و امکان کنترل دقیق فرکانس خروجی، این مدل را برای پروژه های صنعتی با کارکرد مداوم مناسب کرده است. هنگام خرید اینورتر 75 کیلووات اینوت باید جریان نامی موتور، نوع بار، شرایط محیطی، روش نصب و نیاز به تجهیزات جانبی مانند مقاومت ترمز و راکتور بررسی شود.

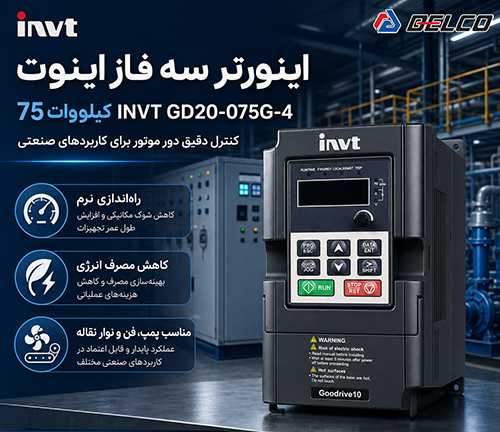

بررسی مشخصات فنی اینورتر INVT GD20-075G-4

اینورتر GD20-075G-4 از سری Goodrive20 شرکت INVT یک درایو فرکانس متغیر (VFD) سه فاز با توان 75 کیلووات است که برای کنترل دقیق سرعت و گشتاور موتورهای القایی در کاربردهای صنعتی متوسط و سنگین طراحی شده است. این مدل با بهره گیری از فناوری کنترل برداری بدون انکودر (Sensorless Vector Control - SVC)، عملکردی پایدار و دقیق را در شرایط بار متغیر فراهم می کند و به کاربران امکان می دهد سرعت موتور را بدون نیاز به تجهیزات فیدبک خارجی با دقت بالا کنترل کنند. اینورتر GD20-075G-4 با طراحی صنعتی مقاوم، قابلیت کارکرد مداوم در خطوط تولید، سیستم های انتقال مواد، کمپرسورها، پمپ ها و فن های بزرگ را دارد. این درایو علاوه بر کاهش مصرف انرژی، موجب کاهش تنش های مکانیکی ناشی از راه اندازی مستقیم موتور شده و عمر مفید تجهیزات را افزایش می دهد. بهره مندی از الگوریتم های پیشرفته کنترل موتور باعث می شود گشتاور مناسبی حتی در دورهای پایین در اختیار سیستم قرار گیرد و عملکرد تجهیزات در زمان استارت یا تغییر بار دچار افت نشود. از دیگر ویژگی های مهم این مدل از اینورتر اینوت می توان به PID داخلی برای کنترل فرآیند، PLC داخلی برای اجرای فرمان های چند مرحله ای، قابلیت Auto Tuning جهت شناسایی خودکار پارامترهای موتور و پورت ارتباطی RS485 با پروتکل Modbus RTU اشاره کرد. این امکانات امکان یکپارچه سازی آسان در سیستم های اتوماسیون صنعتی و مانیتورینگ را فراهم می کنند.

ویژگی فنی اینورتر سه فاز اینوت 75 کیلووات INVT GD20-075G-4

• کنترل برداری بدون انکودر (Sensorless Vector Control)
• گشتاور راه اندازی تا 150% در فرکانس های پایین
• ویژگی Auto Tuning استاتیک و دینامیک موتور
• PID داخلی برای کنترل فشار، دبی و دما
• PLC داخلی چند مرحله ای
• قابلیت کنترل چند سرعته
• مدهای مختلف ترمز DC و Flux Braking
• پورت RS485 داخلی با پروتکل Modbus RTU
• قابلیت کپی پارامترها از طریق کی پد
• عملکرد STO (Safe Torque Off) در برخی نسخه ها
• راکتور DC داخلی برای بهبود ضریب توان و کاهش هارمونیک ها

سیستم ترمز

در سری GD20:

• مدل های 18.5 تا 37 کیلووات دارای یونیت ترمز داخلی هستند.
• مدل های 45 تا 110 کیلووات از جمله GD20-075G-4 معمولاً با یونیت ترمز اختیاری عرضه می شوند و در صورت نیاز به توقف سریع باید مقاومت ترمز و چاپر ترمز مناسب انتخاب شود.

شرایط محیطی

برای عملکرد پایدار اینورتر سه فاز اینوت 75 کیلووات INVT GD20-075G-4 باید شرایط محیط نصب به درستی کنترل شود. محل نصب بهتر است خشک، دارای تهویه مناسب و دور از گردوغبار زیاد، بخارات خورنده، روغن، رطوبت و تابش مستقیم خورشید باشد. افزایش دمای داخل تابلو می تواند ظرفیت کاری اینورتر را کاهش داده و احتمال تریپ حرارتی را بالا ببرد؛ بنابراین گردش هوای کافی اهمیت دارد. در ارتفاعات زیاد نیز ممکن است نیاز به کاهش بار نامی وجود داشته باشد. نصب اینورتر در محیط های دارای لرزش شدید یا نزدیک منابع حرارتی توصیه نمی شود و رعایت فاصله مناسب اطراف دستگاه برای خنک کاری ضروری است.

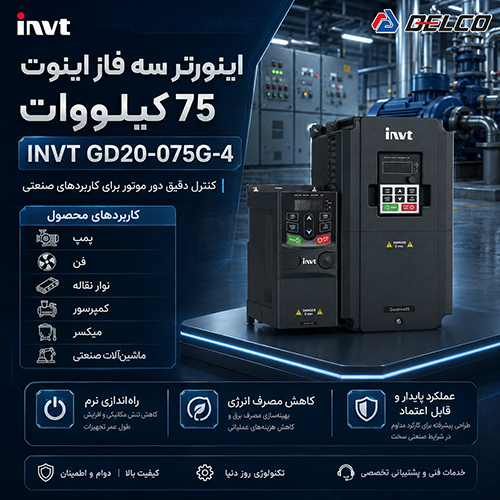

کاربرد صنعتی اینورتر سه فاز اینوت 75 کیلووات INVT GD20-075G-4

اینورتر GD20-075G-4 برای کاربردهای زیر بسیار مناسب است:

• پمپ های سانتریفیوژ و بوسترپمپ های صنعتی
• فن ها و هواسازهای بزرگ
• کمپرسورهای اسکرو و پیستونی
• نوار نقاله های سنگین
• میکسرها و همزن های صنعتی
• اکسترودرها
• ماشین آلات صنایع غذایی و دارویی
• صنایع فولاد، سیمان، معدن و پتروشیمی
• تجهیزات تصفیه آب و فاضلاب

پمپ های سانتریفیوژ و بوسترپمپ های صنعتی

اینورتر GD20-075G-4 در سیستم های پمپاژ صنعتی نقش مهمی در کنترل دبی و فشار سیال ایفا می کند. در بسیاری از صنایع، نیاز مصرف آب یا سیال در ساعات مختلف تغییر می کند و کارکرد دائم پمپ با دور نامی باعث افزایش مصرف انرژی و استهلاک تجهیزات می شود. این درایو با استفاده از کنترل PID داخلی، سرعت موتور پمپ را متناسب با نیاز فرآیند تنظیم کرده و ضمن حفظ فشار ثابت شبکه، مصرف برق را به میزان قابل توجهی کاهش می دهد. از این رو در ایستگاه های پمپاژ آب، بوسترپمپ های آبرسانی، سیستم های آبیاری، صنایع پتروشیمی و خطوط انتقال سیالات کاربرد گسترده ای دارد.

فن ها، هواسازها و سیستم های تهویه صنعتی
در سیستم های تهویه مطبوع HVAC، برج های خنک کننده، فن های سانتریفیوژ و هواسازهای صنعتی، کنترل دور فن اهمیت زیادی در کاهش مصرف انرژی دارد. اینورتر GD20-075G-4 امکان تنظیم سرعت فن بر اساس دما، فشار یا حجم هوای مورد نیاز را فراهم می کند. راه اندازی نرم موتور از ضربات مکانیکی به پروانه و یاتاقان ها جلوگیری کرده و طول عمر تجهیزات را افزایش می دهد. به همین دلیل در صنایع فولاد، سیمان، پتروشیمی، نیروگاه ها و ساختمان های بزرگ صنعتی مورد استفاده قرار می گیرد.

کمپرسورهای اسکرو و پیستونی
در کمپرسورهای صنعتی، کنترل دقیق سرعت موتور تأثیر مستقیمی بر مصرف انرژی و کیفیت هوای فشرده تولیدی دارد. اینورتر GD20-075G-4 با تنظیم دور موتور بر اساس میزان مصرف واقعی هوای فشرده، از کارکرد بی بار کمپرسور جلوگیری می کند. این قابلیت علاوه بر کاهش مصرف برق، باعث کاهش استهلاک موتور، کاهش تعداد دفعات استارت و توقف و افزایش عمر قطعات مکانیکی کمپرسور می شود. این ویژگی در کمپرسورهای اسکرو مورد استفاده در صنایع خودروسازی، غذایی، دارویی و خطوط تولید بسیار ارزشمند است.

نوار نقاله های سنگین و سیستم های انتقال مواد
در صنایع معدن، فولاد، سیمان و لجستیک، نوار نقاله ها وظیفه انتقال مداوم مواد را بر عهده دارند. اینورتر GD20-075G-4 با فراهم کردن گشتاور مناسب در زمان راه اندازی، از ایجاد شوک مکانیکی به تسمه، گیربکس و موتور جلوگیری می کند. همچنین امکان تنظیم سرعت انتقال مواد و هماهنگ سازی چند نوار نقاله در خطوط تولید را فراهم می سازد. قابلیت کنترل برداری بدون انکودر این درایو باعث می شود حتی در شرایط بار متغیر نیز سرعت موتور با دقت بالایی کنترل شود.

میکسرها، همزن ها و تجهیزات فرآیندی
در صنایع شیمیایی، رنگ سازی، غذایی، دارویی و تصفیه خانه ها، میکسرها و همزن ها نیازمند کنترل دقیق سرعت برای دستیابی به کیفیت مطلوب محصول هستند. اینورتر GD20-075G-4 امکان تنظیم دور همزن را متناسب با نوع ماده، ویسکوزیته و مرحله فرآیند فراهم می کند. راه اندازی تدریجی موتور نیز از وارد شدن تنش ناگهانی به شفت، گیربکس و پره های همزن جلوگیری کرده و موجب افزایش عمر تجهیزات می شود.

اکسترودرها و ماشین آلات صنایع پلاستیک
در خطوط تولید محصولات پلاستیکی، کنترل پایدار سرعت اکسترودر تأثیر مستقیمی بر کیفیت محصول نهایی دارد. اینورتر GD20-075G-4 با حفظ گشتاور یکنواخت و کنترل دقیق دور موتور، موجب ثبات فرآیند تولید و کاهش ضایعات می شود. همچنین قابلیت عملکرد پایدار در بارهای سنگین و پیوسته، این درایو را به گزینه ای مناسب برای صنایع پلاستیک، پلیمر و تولید لوله و پروفیل تبدیل کرده است.

ماشین آلات صنایع غذایی و دارویی
در تجهیزات بسته بندی، خطوط تولید مواد غذایی، ماشین آلات فرآوری، سیستم های انتقال مواد و دستگاه های پرکن، کنترل دقیق سرعت اهمیت بالایی دارد. اینورتر GD20-075G-4 با امکان تنظیم سرعت متناسب با ظرفیت تولید، موجب افزایش دقت فرآیند، کاهش هدررفت مواد اولیه و بهبود کیفیت محصول نهایی می شود. همچنین قابلیت ارتباط با PLC و سیستم های اتوماسیون، امکان یکپارچه سازی کامل خط تولید را فراهم می کند.

صنایع فولاد، سیمان، معدن و پتروشیمی
این صنایع به دلیل شرایط کاری سخت، بارهای سنگین و کارکرد مداوم 24 ساعته نیازمند درایوهای صنعتی با قابلیت اطمینان بالا هستند. GD20-075G-4 با طراحی صنعتی مقاوم، سیستم های حفاظتی کامل و قابلیت تحمل اضافه بار، گزینه ای مناسب برای فن های کوره، نوار نقاله های معدنی، سنگ شکن ها، تجهیزات انتقال مواد، پمپ های فرآیندی و ماشین آلات خطوط تولید محسوب می شود. عملکرد پایدار در شرایط محیطی دشوار از مهم ترین مزایای این مدل در صنایع سنگین است.

تجهیزات تصفیه آب و فاضلاب
در تصفیه خانه های آب و فاضلاب، تجهیزات مختلفی مانند پمپ ها، بلوئرها، همزن ها و سیستم های هوادهی به کنترل دور موتور نیاز دارند. اینورتر GD20-075G-4 با قابلیت کنترل PID داخلی و تنظیم خودکار سرعت تجهیزات بر اساس شرایط فرآیند، موجب کاهش مصرف انرژی و بهینه سازی عملکرد سیستم می شود. استفاده از این درایو در ایستگاه های پمپاژ، حوضچه های هوادهی، سیستم های لجن فعال و تجهیزات انتقال پساب، علاوه بر کاهش هزینه های بهره برداری، باعث افزایش عمر تجهیزات و پایداری فرآیند تصفیه خواهد شد.

مزایای کلیدی درایو GD20-075G-4

• کنترل دقیق سرعت و گشتاور موتور
• کاهش مصرف انرژی در بارهای متغیر
• راکتور DC داخلی برای کاهش هارمونیک ها
• ارتباط صنعتی Modbus RTU
• قابلیت اطمینان بالا در محیط های صنعتی
• راه اندازی نرم موتور و کاهش تنش مکانیکی تجهیزات
• مناسب برای کاربردهای سنگین و کارکرد 24 ساعته
