اینورتر سه فاز اینوت 75 کیلووات INVT GD20-075G-4-B

اینورتر GD20-075G-4-B یکی از مدل های قدرتمند از سری Goodrive20 مدل INVT است که برای کنترل موتورهای سه فاز با توان 75 کیلووات در کاربردهای صنعتی سنگین کار طراحی شده است. این مدل علاوه بر امکانات استاندارد سری GD20، با پسوند B عرضه می شود که نشان دهنده وجود یونیت ترمز (Brake Unit) داخلی است. این ویژگی باعث می شود در کاربردهایی که نیاز به توقف سریع، کاهش زمان ترمزگیری یا کنترل بارهای اینرسی بالا وجود دارد، عملکرد بسیار بهتری نسبت به مدل های معمولی داشته باشد.

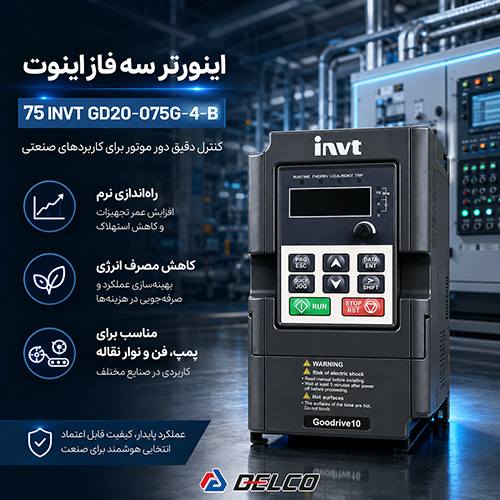

بررسی ساختار کنترلی درایو GD20-075G-4-B

اینورتر GD20-075G-4-B از فناوری کنترل برداری بدون انکودر (SVC) بهره می برد. در این روش بدون نیاز به نصب انکودر روی موتور، اینورتر قادر است شار مغناطیسی و گشتاور موتور را به صورت لحظه ای محاسبه کرده و کنترل دقیقی بر سرعت و عملکرد موتور اعمال کند. نتیجه این فناوری، راه اندازی نرم، حفظ گشتاور در دورهای پایین و پاسخ سریع به تغییرات بار است. در بسیاری از کاربردهای صنعتی مانند نوار نقاله های سنگین، اکسترودرها و کمپرسورها، تغییر ناگهانی بار باعث افت سرعت موتور می شود. الگوریتم کنترل برداری GD20 این تغییرات را تشخیص داده و در کوتاه ترین زمان ممکن جبران می کند تا پایداری فرآیند حفظ شود.

مزیت یونیت ترمز داخلی (B)

مهم ترین تفاوت مدل GD20-075G-4-B با GD20-075G-4 استاندارد، وجود چاپر ترمز داخلی است. در هنگام کاهش سرعت موتور، انرژی جنبشی بار به سمت درایو باز می گردد و باعث افزایش ولتاژ باس DC می شود. در مدل B این انرژی از طریق مقاومت ترمز تخلیه شده و از بروز خطای Over Voltage جلوگیری خواهد شد.
این قابلیت در تجهیزات زیر اهمیت ویژه ای دارد:

• جرثقیل ها و بالابرهای صنعتی
• سانتریفیوژها
• ماشین آلات برش
• نوار نقاله های شیب دار
• وینچ ها
• تجهیزات بسته بندی با سیکل توقف و استارت مکرر
• اکسترودرهای سنگین

عملکرد در بارهای سنگین کار

اینورتر GD20-075G-4-B دارای توانایی تحمل اضافه بار تا:

• 150 درصد جریان نامی به مدت 60 ثانیه
• 180 درصد جریان نامی به مدت چند ثانیه

است. این ویژگی باعث می شود در زمان استارت بارهای سنگین یا افزایش ناگهانی بار، درایو بدون ایجاد خطا به کار خود ادامه دهد. در صنایعی مانند فولاد، معدن، سیمان و پتروشیمی که بار مکانیکی تجهیزات به صورت لحظه ای تغییر می کند، این قابلیت اینورتر اینوت اهمیت بسیار زیادی دارد.

قابلیت های ارتباطی و اتوماسیون
این درایو مجهز به آیتم های زیر است:

• پورت RS485 داخلی
• پروتکل Modbus RTU
• PLC داخلی
• PID داخلی
• ورودی و خروجی های دیجیتال و آنالوگ قابل برنامه ریزی

به همین دلیل می تواند به راحتی در سیستم های اتوماسیون صنعتی، PLC ، HMI و سیستم های مانیتورینگ کارخانه ادغام شود.

عملکرد در شرایط صنعتی سخت

اینورتر GD20-075G-4-B برای محیط های صنعتی طراحی شده و دارای ویژگی های زیر است:

• مقاومت در برابر نوسانات ولتاژ شبکه
• تحمل دمای محیط تا 50 درجه سانتی گراد
• حفاظت کامل در برابر اضافه جریان
• حفاظت در برابر اتصال کوتاه خروجی
• حفاظت در برابر افت ولتاژ
• حفاظت در برابر افزایش ولتاژ
• حفاظت در برابر اضافه بار موتور
• حفاظت حرارتی IGBT
• تشخیص خطای زمین (Ground Fault)

این قابلیت ها باعث افزایش قابلیت اطمینان سیستم و کاهش توقفات ناخواسته خط تولید می شوند.

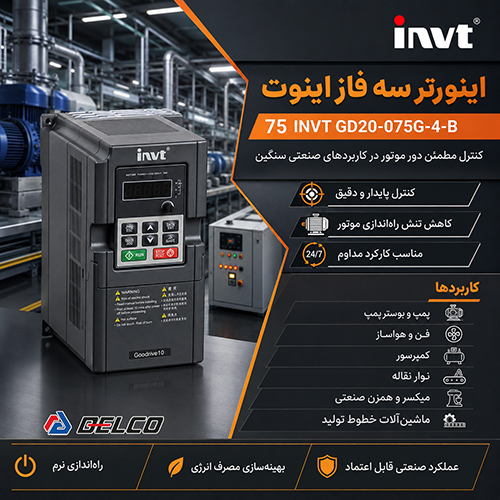

بهینه سازی مصرف انرژی در اینورتر GD20-075G-4-B

یکی از مهم ترین مزایای استفاده از اینورتر GD20-075G-4-B، کاهش چشمگیر مصرف انرژی در تجهیزات دوار صنعتی است. در بسیاری از کارخانه ها، موتورهای الکتریکی بیش از 60 درصد انرژی مصرفی مجموعه را به خود اختصاص می دهند و بخش عمده ای از این مصرف مربوط به پمپ ها، فن ها، کمپرسورها و سیستم های انتقال مواد است. در روش های سنتی، موتور همواره با دور نامی کار می کند و کنترل ظرفیت از طریق شیرهای مکانیکی، دمپرها یا بای پس انجام می شود. این روش باعث اتلاف مقدار زیادی انرژی الکتریکی می شود. اینورتر GD20-075G-4-B با تنظیم فرکانس و ولتاژ خروجی، سرعت موتور را دقیقاً متناسب با نیاز واقعی فرآیند کنترل می کند. به این ترتیب موتور فقط به اندازه مورد نیاز انرژی مصرف می کند و از تولید توان اضافی جلوگیری می شود.

صرفه جویی انرژی در پمپ های صنعتی

در سیستم های پمپاژ، دبی مورد نیاز معمولاً در طول شبانه روز ثابت نیست. برای مثال در ایستگاه های آبرسانی، تصفیه خانه ها، صنایع غذایی و پتروشیمی میزان مصرف سیال در ساعات مختلف تغییر می کند. در صورتی که موتور پمپ با سرعت ثابت کار کند، بخش زیادی از انرژی توسط شیرهای کنترلی تلف می شود. اینورتر GD20-075G-4-B با دریافت سیگنال فشار از سنسور و استفاده از PID داخلی، دور موتور را به صورت خودکار تنظیم می کند. در نتیجه فشار شبکه در مقدار مطلوب ثابت مانده و از کارکرد غیرضروری پمپ جلوگیری می شود. در بسیاری از پروژه ها کاهش دور موتور تنها به میزان 20 درصد می تواند مصرف انرژی را بیش از 40 درصد کاهش دهد.

کاهش مصرف برق در فن ها و هواسازها

فن های صنعتی از جمله تجهیزاتی هستند که بیشترین بهره را از کنترل دور می برند. در سیستم های تهویه، برج های خنک کننده و هواسازها، ظرفیت مورد نیاز دائماً تغییر می کند. در گذشته برای کنترل دبی هوا از دمپرهای مکانیکی استفاده می شد که اگرچه جریان هوا را کاهش می دادند اما موتور همچنان با حداکثر سرعت کار می کرد. با نصب اینورتر GD20-075G-4-B سرعت فن مستقیماً کاهش پیدا می کند و توان مصرفی موتور به شدت افت می کند. این موضوع علاوه بر کاهش هزینه برق، باعث کاهش صدای سیستم، کاهش لرزش و افزایش طول عمر یاتاقان ها و پروانه فن می شود.

جلوگیری از جریان هجومی هنگام راه اندازی

یکی دیگر از عوامل افزایش مصرف انرژی و استهلاک تجهیزات، جریان راه اندازی موتور است. در استارت مستقیم، موتور ممکن است بین 6 تا 8 برابر جریان نامی از شبکه دریافت کند. این جریان بالا علاوه بر وارد کردن شوک به شبکه برق، باعث افزایش دمای سیم پیچ ها و کاهش عمر موتور می شود. اینورتر GD20-075G-4-B موتور را به صورت نرم و تدریجی راه اندازی می کند. در نتیجه:

• جریان راه اندازی به شدت کاهش می یابد.
• افت ولتاژ شبکه کمتر می شود.
• فشار مکانیکی روی کوپلینگ، گیربکس و یاتاقان ها کاهش می یابد.
• عمر مفید موتور افزایش پیدا می کند.
• کاهش هزینه های تعمیر و نگهداری

کنترل هوشمند سرعت موتور باعث می شود تجهیزات تنها با ظرفیت مورد نیاز کار کنند. این موضوع از فرسایش زودهنگام قطعات جلوگیری می کند. در نتیجه هزینه های مربوط به تعمیر موتور، تعویض بلبرینگ ها، کوپلینگ ها، گیربکس ها و تجهیزات انتقال قدرت کاهش می یابد. در کاربردهایی مانند نوار نقاله ها، کمپرسورها و میکسرهای صنعتی، راه اندازی و توقف نرم باعث کاهش تنش های مکانیکی شده و خرابی های ناشی از ضربات ناگهانی را به حداقل می رساند.

مدیریت هوشمند بار و فرآیند
اینورتر GD20-075G-4-B مجهز به PID داخلی، PLC داخلی و قابلیت ارتباط Modbus RTU است. این امکانات امکان کنترل هوشمند فرآیند و هماهنگی با سیستم های اتوماسیون صنعتی را فراهم می کنند. در نتیجه سرعت موتور بر اساس شرایط واقعی تولید تنظیم شده و هیچ انرژی اضافی مصرف نمی شود.

بازگشت سریع سرمایه
در بسیاری از پروژه های صنعتی، صرفه جویی حاصل از کاهش مصرف برق به اندازه ای است که هزینه خرید و نصب اینورتر طی مدت کوتاهی جبران می شود. این موضوع به ویژه در تجهیزاتی که به صورت 24 ساعته کار می کنند، مانند پمپ های فرآیندی، فن های صنعتی، کمپرسورها و تجهیزات تصفیه آب، اهمیت بیشتری پیدا می کند. به طور کلی، INVT GD20-075G-4-B نه تنها یک تجهیز کنترل دور موتور، بلکه ابزاری مؤثر برای مدیریت انرژی، کاهش هزینه های بهره برداری، افزایش راندمان تجهیزات و بهبود پایداری خطوط تولید صنعتی محسوب می شود. استفاده از این درایو می تواند در بسیاری از صنایع منجر به کاهش قابل توجه هزینه های برق و افزایش طول عمر تجهیزات شود.

اینورتر INVT GD20-075G-4-B یک درایو 75 کیلووات سنگین کار با کنترل برداری پیشرفته، یونیت ترمز داخلی، قابلیت تحمل اضافه بار بالا و امکانات کامل اتوماسیون صنعتی است. وجود چاپر ترمز داخلی، آن را به گزینه ای مناسب برای کاربردهای دارای توقف سریع و بارهای اینرسی بالا تبدیل می کند. به همین دلیل این مدل در صنایع فولاد، معدن، سیمان، پتروشیمی، خطوط انتقال مواد، کمپرسورها، اکسترودرها و ماشین آلات فرآیندی از محبوبیت بالایی برخوردار است. جهت کسب اطلاعات بیشتر و استعلام قیمت با کارشناسان دلکو صنعت در ارتباط باشید.
