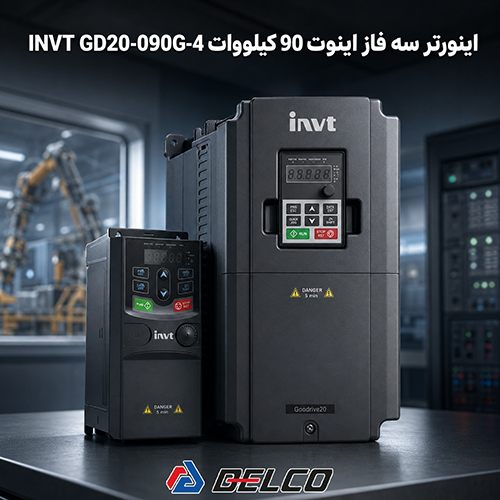

اینورتر سه فاز اینوت 90 کیلووات INVT GD20-090G-4

اینورتر INVT GD20-090G-4 از خانواده Goodrive20 یک درایو صنعتی سنگین کار سه فاز با ظرفیت 90 کیلووات و جریان خروجی 180 آمپر است که برای راه اندازی و کنترل موتورهای القایی در خطوط سنگین صنعتی به کار می رود. این مدل با استفاده از سیستم کنترل برداری بدون انکودر SVC، امکان کنترل پایدار سرعت و گشتاور موتور را فراهم می کند و حتی در دورهای پایین نیز توانایی ایجاد گشتاور مناسب برای بارهای سنگین را دارد.

بررسی توان و ظرفیت واقعی اینورتر اینوت GD20-090G-4 در کاربرد صنعتی

توان 90 کیلووات اینورتر GD20-090G-4 نشان می دهد که این درایو برای کنترل موتورهای پرقدرت در صنایع سنگین و فرآیندهای تولیدی با بار مداوم طراحی شده است. در بسیاری از واحدهای صنعتی، موتورهای 90 کیلوواتی به عنوان قلب اصلی فرآیند تولید شناخته می شوند و هرگونه ناپایداری در عملکرد آن ها می تواند موجب توقف خط تولید، افزایش هزینه های نگهداری و کاهش راندمان مجموعه شود. به همین دلیل اینورتر GD20-090G-4 با ساختار صنعتی و قابلیت تحمل شرایط کاری سخت، به گونه ای طراحی شده است که بتواند در محیط های صنعتی با کارکرد 24 ساعته و بارهای متغیر عملکردی پایدار و مطمئن ارائه دهد. این مدل به ویژه در تجهیزاتی مانند پمپ های فشار قوی، بوسترپمپ های صنعتی، کمپرسورهای اسکرو، فن های سانتریفیوژ بزرگ، نوار نقاله های انتقال مواد معدنی، آسیاب ها، میکسرهای صنعتی، اکسترودرهای پلاستیک و خطوط تولید صنایع فولاد، سیمان، معدن و پتروشیمی کاربرد گسترده ای دارد. در این نوع تجهیزات، موتور معمولاً تحت بارهای سنگین و گاهی اوقات شوک های مکانیکی قرار می گیرد و درایو باید بتواند بدون افت گشتاور یا ایجاد خطا، عملکرد سیستم را حفظ کند.
یکی از مهم ترین شاخص های فنی این درایو، جریان خروجی نامی 180 آمپر است. این مقدار جریان نشان دهنده توانایی بالای اینورتر در راه اندازی و کنترل موتورهای بزرگ صنعتی است. در زمان استارت موتورهای پرقدرت، معمولاً جریان زیادی از شبکه کشیده می شود که می تواند باعث افت ولتاژ، تنش روی تجهیزات و حتی آسیب به سیستم برق کارخانه شود. اینورتر GD20-090G-4 با استفاده از الگوریتم های پیشرفته کنترل برداری، فرآیند راه اندازی را به صورت نرم و کنترل شده انجام داده و از ایجاد جریان های هجومی شدید جلوگیری می کند. علاوه بر این، قابلیت تحمل اضافه بار 150 درصد جریان نامی به مدت یک دقیقه یکی از نقاط قوت مهم این مدل محسوب می شود. در بسیاری از کاربردهای صنعتی، شرایطی وجود دارد که بار مکانیکی به صورت ناگهانی افزایش پیدا می کند. برای مثال در نوار نقاله های معدنی هنگام بارگیری سنگین، در اکسترودرها هنگام تغییر مواد اولیه، در کمپرسورها هنگام افزایش فشار کاری یا در میکسرها هنگام افزایش ویسکوزیته مواد، موتور نیاز به گشتاور بیشتری پیدا می کند. در چنین شرایطی اینورتر باید بتواند بدون توقف فرآیند، جریان بیشتری در اختیار موتور قرار دهد. قابلیت اضافه بار بالای GD20-090G-4 این امکان را فراهم می کند که سیستم بدون ایجاد خطای Overload یا Trip به کار خود ادامه دهد.
از دیدگاه مهندسی، ظرفیت واقعی این درایو تنها به توان 90 کیلووات محدود نمی شود، بلکه توانایی آن در مدیریت بارهای دینامیکی، تحمل شوک های مکانیکی، حفظ گشتاور در دورهای پایین و عملکرد پایدار در شرایط کاری سخت است که ارزش واقعی آن را مشخص می کند. به همین دلیل اینورتر GD20-090G-4 گزینه ای مناسب برای صنایع سنگین و فرآیندهایی است که به قابلیت اطمینان بالا، پایداری عملکرد و کنترل دقیق موتور نیاز دارند. همچنین استفاده از این درایو باعث کاهش استهلاک تجهیزات مکانیکی، افزایش عمر موتور، کاهش تنش روی شبکه برق و بهینه سازی مصرف انرژی می شود. این مزایا در کنار امکانات ارتباطی صنعتی و قابلیت های کنترلی پیشرفته،GD20-090G-4 را به یکی از گزینه های قابل اعتماد برای پروژه های بزرگ صنعتی تبدیل کرده است.

عملکرد کنترل برداری اینورتر اینوت GD20-090G-4

یکی از مهم ترین نقاط قوت GD20-090G-4 استفاده از الگوریتم Sensorless Vector Control است. این فناوری بدون نیاز به انکودر، پارامترهای موتور را به صورت لحظه ای تحلیل کرده و گشتاور و سرعت را با دقت بالا کنترل می کند.
مزایای این سیستم عبارت اند از:

• گشتاور راه اندازی تا 150 درصد در فرکانس 0.5 هرتز
• پاسخ سریع به تغییرات بار
• • حفظ پایداری سرعت در بارهای متغیر
• • بهبود راندمان موتور در شرایط کاری سنگین
• • کاهش لرزش و نوسانات مکانیکی سیستم

این قابلیت به ویژه در اکسترودرها، میکسرها و نوار نقاله های سنگین اهمیت زیادی دارد.

عملکرد اینورتر سه فاز اینوت 90 کیلووات INVT GD20-090G-4 در بار دینامیکی

در بسیاری از صنایع مانند فولاد، سیمان، معدن و پتروشیمی، بار موتور به صورت لحظه ای تغییر می کند. در چنین شرایطی اینورتر اینوت باید بتواند در کمترین زمان ممکن تغییرات گشتاور را جبران کند. اینورتر GD20-090G-4 با پردازنده کنترلی سریع و الگوریتم های برداری پیشرفته قادر است بدون افت سرعت یا ایجاد نوسان، عملکرد فرآیند را پایدار نگه دارد. این ویژگی موجب افزایش کیفیت تولید و کاهش توقفات ناخواسته خطوط صنعتی می شود.

این امکانات باعث می شود درایو به راحتی با PLC ،HMI و سیستم های اسکادا ارتباط برقرار کرده و بخشی از یک سیستم اتوماسیون صنعتی پیشرفته باشد.

تحلیل سیستم ترمز اینورتر سه فاز اینوت 90 کیلووات INVT GD20-090G-4

در بسیاری از نسخه های 90 کیلوواتی سری GD20، یونیت ترمز داخلی تعبیه شده و امکان اتصال مقاومت ترمز فراهم است. این ویژگی هنگام توقف بارهای اینرسی بالا اهمیت زیادی دارد زیرا انرژی برگشتی موتور را جذب کرده و از افزایش ولتاژ باس DC جلوگیری می کند.
این قابلیت برای تجهیزات زیر بسیار مفید است:

• سانتریفیوژها
• ماشین آلات برش
• وینچ ها
• جرثقیل ها
• نوار نقاله های شیب دار
• ماشین آلات بسته بندی سریع

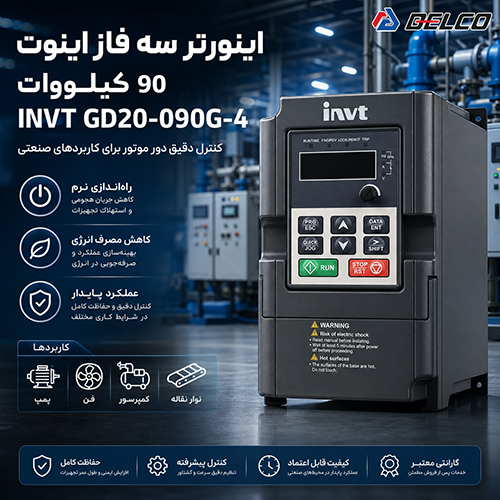

تحلیل بهره وری انرژی اینورتر سه فاز اینوت 90 کیلووات INVT GD20-090G-4

یکی از مهم ترین مزایای GD20-090G-4 کاهش هزینه های انرژی در تجهیزات دوار است. در پمپ ها و فن ها، توان مصرفی تابع توان سوم سرعت است؛ بنابراین کاهش جزئی دور موتور می تواند صرفه جویی قابل توجهی در مصرف برق ایجاد کند.
اینورتر با تنظیم دقیق سرعت متناسب با نیاز واقعی فرآیند:

• مصرف برق را کاهش می دهد.
• از کارکرد بی بار تجهیزات جلوگیری می کند.
• فشار مکانیکی روی موتور و گیربکس را کاهش می دهد.
• عمر تجهیزات را افزایش می دهد.
• هزینه تعمیر و نگهداری را کاهش می دهد.

این موضوع در پروژه های آب و فاضلاب، صنایع غذایی، نیروگاه ها و سیستم های HVAC بسیار حائز اهمیت است.

شرایط نصب و محیطی اینورتر GD20-090G-4

اینورتر GD20-090G-4 با درجه حفاظت IP20 طراحی شده است؛ یعنی بدنه دستگاه تا حدی در برابر تماس مستقیم دست یا ورود اجسام جامد بزرگ محافظت دارد، اما در برابر نفوذ آب، رطوبت مستقیم، گردوغبار زیاد و پاشش مایعات ایمنی کافی ندارد. به همین دلیل این مدل نباید به صورت باز در محیط صنعتی نصب شود و بهترین روش نصب آن، قرارگیری داخل تابلو برق صنعتی مناسب است.
در محیط های معمولی صنعتی، استفاده از تابلو برق با درجه حفاظت IP54 یا IP55 پیشنهاد می شود. اگر محل نصب دارای رطوبت بالا، گردوغبار، بخار روغن، بخارات شیمیایی یا احتمال پاشش آب باشد، تابلو باید آب بندی مناسب، گلند استاندارد، فیلتر فن و تهویه کنترل شده داشته باشد. در محیط های خیلی سخت مانند معادن، کارخانه سیمان، تصفیه خانه ها یا صنایع پتروشیمی، بهتر است تابلو با حفاظت بالاتر و سیستم تهویه مناسب انتخاب شود. از نظر دمای کاری، اینورتر GD20-090G-4 قابلیت کارکرد در دمای محیط تا حدود 50 درجه سانتی گراد را دارد، اما این به معنای نصب بدون تهویه نیست. درایوهای توان بالا هنگام کار، گرمای قابل توجهی تولید می کنند و اگر هوای داخل تابلو گردش کافی نداشته باشد، دمای داخلی تابلو بالا رفته و باعث کاهش عمر قطعات الکترونیکی، خطای Over Temperature و افت راندمان دستگاه می شود. بنابراین استفاده از فن تابلو، فیلتر ورودی هوا، خروجی مناسب و در پروژه های سنگین تر کولر تابلو یا مبدل حرارتی ضروری است. در زمان نصب باید فضای آزاد کافی در اطراف اینورتر رعایت شود. معمولاً برای درایوهای توان بالا، فضای خالی در بالا و پایین دستگاه اهمیت بیشتری دارد، زیرا مسیر اصلی عبور هوا از پایین به بالا است. قرار دادن تجهیزات حرارت زا مثل مقاومت ترمز، کنتاکتورهای بزرگ یا ترانس کنترل در فاصله نزدیک به اینورتر می تواند باعث افزایش دمای موضعی شود. همچنین کابل های قدرت و فرمان باید با مسیر جداگانه عبور داده شوند تا نویز الکترومغناطیسی روی سیگنال های کنترلی تأثیر نگذارد.
از نظر ارتفاع نصب نیز اینورتر در ارتفاع های صنعتی متعارف عملکرد پایداری دارد. با این حال در ارتفاع های بالاتر از حد استاندارد، به دلیل کاهش چگالی هوا و کاهش توان خنک کنندگی، ممکن است نیاز به کاهش توان قابل استفاده یا تهویه قوی تر وجود داشته باشد. بنابراین در پروژه هایی که در مناطق کوهستانی یا سایت های مرتفع اجرا می شوند، بررسی شرایط محیطی قبل از انتخاب نهایی درایو اهمیت دارد.
این مدل همچنین به حفاظت های داخلی متعددی مجهز شده است تا از آسیب دیدن موتور و خود درایو جلوگیری شود. این حفاظت ها شامل اضافه جریان، اضافه ولتاژ، افت ولتاژ، اضافه بار موتور، افزایش دمای درایو، خطای اتصال کوتاه خروجی، خطای زمین و قطع فاز ورودی یا خروجی است. وجود این سیستم های حفاظتی باعث می شود در صورت بروز شرایط غیرعادی، اینورتر به موقع خطا را تشخیص داده و قبل از آسیب جدی، عملکرد سیستم را متوقف یا محدود کند. در نصب اینورتر GD20-090G-4 باید به ارتینگ صحیح نیز توجه ویژه شود. اتصال زمین مناسب باعث کاهش نویز، افزایش ایمنی اپراتور و جلوگیری از آسیب به بردهای الکترونیکی می شود. برای کابل موتور نیز بهتر است از کابل شیلددار یا مسیر کابل کشی استاندارد استفاده شود، مخصوصاً زمانی که فاصله موتور تا اینورتر زیاد است.
به طور کلی، GD20-090G-4 برای کار در پروژه های صنعتی سنگین طراحی شده، اما عملکرد مطمئن آن به کیفیت نصب بستگی زیادی دارد. انتخاب تابلو مناسب، تهویه کافی، رعایت فاصله نصب، جداسازی کابل های قدرت و فرمان، ارتینگ صحیح و محافظت در برابر رطوبت و گردوغبار، مهم ترین عواملی هستند که باعث افزایش عمر اینورتر و کاهش توقفات ناخواسته در خط تولید می شوند. اینورتر INVT GD20-090G-4 یک درایو صنعتی قدرتمند با توان 90 کیلووات است که برای کاربردهای سنگین و کارکرد مداوم طراحی شده است. بهره گیری از کنترل برداری بدون انکودر، قابلیت اضافه بار 150 درصد، امکانات ارتباطی صنعتی، عملکرد پایدار در بارهای متغیر و قابلیت بهینه سازی مصرف انرژی، این مدل را به گزینه ای مناسب برای صنایع فولاد، سیمان، معدن، پتروشیمی، تصفیه آب، کمپرسورها، فن های بزرگ و سیستم های انتقال مواد تبدیل کرده است. جهت کسب اطلاعات بیشتر و استعلام قیمت با کارشناسان دلکو صنعت در ارتباط باشید.
