اینورتر تک فاز اینوت 0.75 کیلووات INVT GD20-0R7G-S2

اینورتر تک فاز اینوت 0.75 کیلووات INVT GD20-0R7G-S2 یکی از مدل های پرکاربرد سری GD20 شرکت INVT است که برای کنترل سرعت، گشتاور و عملکرد موتورهای الکتریکی در کاربردهای صنعتی طراحی شده است. این مدل با ورودی برق تک فاز و قابلیت کنترل دقیق موتور، گزینه ای مناسب برای تجهیزاتی است که نیاز به تنظیم سرعت، کاهش مصرف انرژی و افزایش عمر مفید موتور دارند.

اینورتر INVT GD20-0R7G-S2 با بهره گیری از تکنولوژی کنترل برداری بدون سنسور (SVC)، عملکرد پایدار و پاسخ دهی مناسب در شرایط کاری مختلف ارائه می دهد. طراحی فشرده، تنظیمات آسان، حفاظت های داخلی و قابلیت استفاده در ماشین آلات صنعتی، پمپ ها، فن ها، نوار نقاله ها و تجهیزات اتوماسیون، باعث شده این مدل در بسیاری از پروژه های صنعتی مورد توجه قرار گیرد. انتخاب صحیح اینورتر متناسب با توان موتور، نوع بار و شرایط کاری، تأثیر مستقیمی بر راندمان سیستم دارد. برای خرید و انتخاب مناسب ترین مدل اینورتر اینوت GD20-0R7G-S2، بررسی مشخصات فنی و شرایط بهره برداری اهمیت زیادی دارد. دلکو صنعت با ارائه محصولات اصلی INVT و مشاوره تخصصی، در انتخاب راهکار مناسب کنترل موتور همراه صنایع مختلف است.

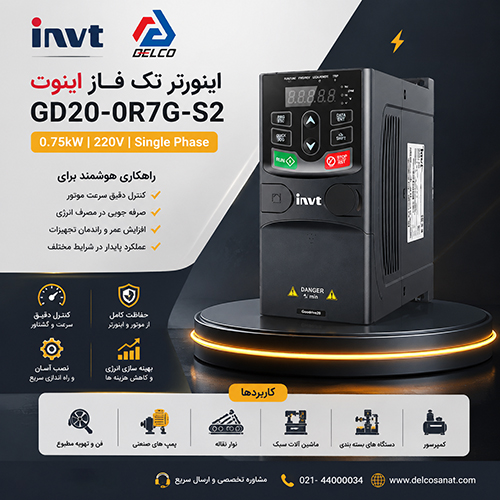

تحلیل فنی درایو GD20-0R7G-S2

اینورتر GD20-0R7G-S2 با هدف کنترل دقیق عملکرد موتورهای الکتریکی و بهبود فرآیندهای صنعتی طراحی شده است. ساختار این درایو به گونه ای است که امکان تنظیم مناسب سرعت، مدیریت بهتر توان مصرفی و عملکرد پایدار تجهیزات را فراهم می کند. طراحی مهندسی، قابلیت تنظیم پارامترهای کنترلی و سیستم های حفاظتی داخلی، باعث افزایش اطمینان در بهره برداری می شود. این مدل از اینورتر اینوت برای کاربردهایی که نیاز به کنترل نرم راه اندازی، کاهش استهلاک موتور و بهینه سازی عملکرد سیستم دارند، گزینه ای کاربردی محسوب می شود. بررسی شرایط کاری، نوع بار و نیازهای کنترلی پیش از انتخاب، نقش مهمی در دستیابی به بهترین عملکرد اینورتر دارد.در ادامه به بررسی فنی دقیق این اینورتر خواهیم پرداخت:

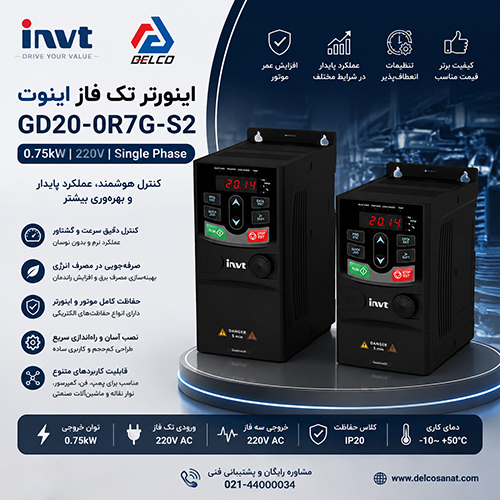

مشخصات ساختاری درایو GD20-0R7G-S2

درایو GD20-0R7G-S2، که یک اینورتر با توان 0.75 کیلو وات (1 اسب بخار) از مدل INVT است، برای تبدیل برق تک فاز ورودی (220 ولت) به برق سه فاز خروجی (220 ولت) با فرکانس متغیر (0 تا 400 هرتز) طراحی شده است. هدف اصلی این درایوها، کنترل سرعت و گشتاور موتورهای سه فاز AC است.

1. ساختار و مدار داخلی
این درایو از معماری استاندارد یک اینورتر پیروی می کند:
مدار یکسوکننده (Rectifier Stage): در ورودی، یک مدار یکسوکننده از نوع دیودی (یا در مدل های پیشرفته تر SCR) قرار دارد. وظیفه آن تبدیل جریان متناوب (AC) با ولتاژ و فرکانس ثابت ورودی (مثلاً 220V تک فاز) به جریان مستقیم (DC) است. این مرحله ولتاژ DC را که کمی نوسان دارد، تولید می کند.
مدار DC Link (باس DC): پس از یکسوکننده، یک بانک خازنی قرار دارد. این خازن ها نقش فیلتر و تثبیت کننده ولتاژ DC را ایفا می کنند. ولتاژ DC تولید شده در این بخش، معمولاً حدود 310 ولت (برای ورودی 220 ولت AC) است و منبع تغذیه بخش اینورتر خواهد بود. در برخی مدل ها، مقاومت ترمز (Braking Resistor) نیز به این بخش متصل می شود تا انرژی اضافی هنگام کاهش سرعت موتور را جذب کند.
مدار اینورتر (Inverter Stage): قلب تپنده درایو، ماژول قدرت IGBT (Insulated Gate Bipolar Transistor) یا MOSFET است. این ترانزیستورهای قدرت به صورت کلیدزنی (Switching) بسیار سریع عمل می کنند و با استفاده از سیگنال های PWM (Pulse Width Modulation) که توسط واحد کنترل تولید می شود، ولتاژ DC موجود در باس DC را به ولتاژ AC سه فاز با فرکانس و دامنه متغیر تبدیل می کنند. این خروجی، موتور سه فاز را تغذیه کرده و امکان کنترل سرعت آن را فراهم می سازد.
واحد کنترل (Control Unit): این بخش مغز متفکر درایو است که معمولاً بر پایه یک پردازنده سیگنال دیجیتال (DSP) یا میکروکنترلر قدرتمند بنا شده است. واحد کنترل وظایف زیر را بر عهده دارد:

• تولید سیگنال PWM: محاسبه و تولید سیگنال های دقیق برای راه اندازی و خاموش کردن ترانزیستورهای IGBT.
• الگوریتم های کنترلی: پیاده سازی روش های کنترلی مانند V/F یا Sensorless Vector Control (SVC).
• نظارت بر پارامترها: خواندن اطلاعات از سنسورهای داخلی (جریان، ولتاژ، دما) و پارامترهای تنظیم شده توسط کاربر.
• مدیریت حفاظت ها: شناسایی و واکنش به خطاهای احتمالی (اضافه بار، اضافه ولتاژ و... ).
• پردازش ورودی ها/خروجی ها: مدیریت ورودی های دیجیتال و آنالوگ و خروجی های رله ای و ...

2. روش های کنترلی

درایو GD20-0R7G-S2 از دو روش اصلی کنترل موتور پشتیبانی می کند:
کنترل V/F (Voltage/Frequency): این ساده ترین روش کنترلی است. در این روش، نسبت ولتاژ خروجی به فرکانس خروجی ثابت نگه داشته می شود (V/F = Constant). این کار باعث می شود تا شار مغناطیسی موتور در هر سرعتی تقریباً ثابت بماند و گشتاور قابل قبولی تولید شود.

• مزایا: سادگی پیاده سازی، هزینه کمتر، مناسب برای بارهای سبک و با نیاز کنترلی پایین (مانند فن ها و پمپ های سانتریفیوژ).
• معایب: پاسخ دینامیکی ضعیف، گشتاور راه اندازی محدود (به خصوص در سرعت های بسیار پایین)، عدم توانایی در کنترل دقیق گشتاور.

کنترل برداری بدون سنسور (Sensorless Vector Control - SVC): این روش پیشرفته تر، میدان های مغناطیسی استاتور و روتور را به صورت الکترونیکی تخمین می زند و بدون نیاز به انکودر (سنسور سرعت) بر روی شفت موتور، کنترل دقیقی بر گشتاور و سرعت موتور اعمال می کند. SVC با جداسازی مولفه های گشتاور و شار در جریان موتور، امکان کنترل مستقل آن ها را فراهم می آورد.

• مزایا: گشتاور راه اندازی بالاتر (تا 150% جریان نامی در فرکانس های پایین)، پاسخ دینامیکی بهتر نسبت به V/F، حفظ گشتاور در سرعت های پایین (حتی تا 1 الی 2 هرتز)، دقت سرعت بالاتر.
• معایب: پیچیدگی بیشتر نسبت به V/F، نیاز به تنظیم دقیق پارامترهای موتور (مانند جریان نامی، مقاومت استاتور) برای دستیابی به بهترین عملکرد.

برای مدل GD20-0R7G-S2، پشتیبانی از SVC یک مزیت مهم محسوب می شود و آن را برای طیف وسیع تری از کاربردهای صنعتی سبک تا نیمه سنگین مناسب می سازد.

3. عملکرد گشتاور

در حالت V/F: گشتاور راه اندازی محدود است و با افزایش سرعت، گشتاور ممکن است کاهش یابد.
در حالت SVC: درایو قادر است گشتاور بالایی را از لحظه شروع به کار فراهم کند. این امر به ویژه برای راه اندازی بارهایی که نیاز به نیروی اولیه زیاد دارند (مانند تسمه نقاله که بار سنگین روی آن ها قرار دارد یا میکسرها) بسیار حیاتی است. در این حالت، درایو می تواند گشتاور نامی یا حتی بیشتر را در فرکانس های پایین حفظ کند.

4. ورودی ها و خروجی ها (I/O)

پیکربندی I/O این درایو امکان انعطاف پذیری خوبی برای اتصال به سیستم های کنترلی و تجهیزات جانبی فراهم می کند:

• ورودی های دیجیتال (DI): معمولاً 5 ورودی دیجیتال که می توانند برای فرمان های استارت/استاپ، تغییر جهت، انتخاب فرکانس های از پیش تعیین شده (Multi-Speed)، فرمان ترمز و ... برنامه ریزی شوند.
• ورودی آنالوگ (AI): یک ورودی آنالوگ که معمولاً از سیگنال های 0-10 ولت یا 4-20 میلی آمپر پشتیبانی می کند. این ورودی برای دریافت فرمان سرعت از یک پتانسیومتر خارجی، PLC یا سنسور فشار/دما استفاده می شود.
• خروجی رله ای (RO): یک یا دو خروجی رله ای که می توانند برای اعلام وضعیت درایو (مانند: روشن بودن، خطا، رسیدن به فرکانس مرجع) به PLC یا چراغ های سیگنال استفاده شوند.
• خروجی آنالوگ (AO): یک خروجی آنالوگ که می تواند فیدبکی از وضعیت درایو (مانند: فرکانس خروجی، جریان خروجی، ولتاژ خروجی) را به سیستم مانیتورینگ ارسال کند.
• ورودی پالس (Pulse Input): برخی مدل ها ممکن است ورودی پالس فرکانس بالا برای کاربردهای موقعیت یابی دقیق یا شمارش داشته باشند.

5. قابلیت های حفاظتی

درایو GD20-0R7G-S2 مجهز به مجموعه ای از حفاظت های جامع برای محافظت از خود درایو، موتور و سیستم است:

• حفاظت اضافه ولتاژ و افت ولتاژ: جلوگیری از آسیب به مدارات داخلی در صورت نوسانات شدید ولتاژ ورودی.
• حفاظت اضافه جریان: جلوگیری از آسیب به IGBTها و موتور در صورت بروز اتصال کوتاه یا بار بیش از حد.
• حفاظت اضافه بار موتور: محافظت از موتور در برابر گرمای بیش از حد ناشی از بار زیاد یا فعال بودن طولانی مدت در شرایط سخت.
• حفاظت اتصال زمین: تشخیص نشتی جریان به بدنه که می تواند نشان دهنده اتصال کوتاه یا نقص عایقی باشد.
• حفاظت دمایی: جلوگیری از آسیب درایو در اثر گرم شدن بیش از حد قطعات داخلی (به ویژه IGBT و هیت سینک).
• و سایر حفاظت ها: مانند خطای ارتباطی، خطای حافظه و ...

6. ارتباطات

پورت RS485 با پروتکل Modbus RTU: این استاندارد ارتباط سریال، امکان اتصال درایو به شبکه های اتوماسیون صنعتی را فراهم می کند. از طریق این پورت می توان پارامترها را خواند و نوشت، وضعیت درایو را مشاهده کرد و فرمان های کنترلی را از راه دور ارسال نمود. این قابلیت برای یکپارچه سازی درایو در سیستم های PLC و HMI بسیار ارزشمند است.

7. مزایا و محدودیت ها

مزایا:

• اقتصادی بودن: این اینورتر نسبت به برندهای مطرح تر، قیمت پایین تری دارد.
• کاربرد تک فاز به سه فاز: ایده آل برای کارگاه ها و منازلی که فقط برق تک فاز در دسترس است اما نیاز به استفاده از موتورهای سه فاز دارند.
• ابعاد کامپکت: اشغال فضای کمتر در تابلو برق.
• قابلیت SVC: ارائه عملکرد کنترلی مناسب برای کاربردهای متنوع تر از V/F.

محدودیت ها:

• درجه حفاظت پایین (IP20): نیاز به نصب در تابلو برق محافظت شده در برابر گرد و غبار و رطوبت دارد.
• عدم پشتیبانی از کنترل های پیشرفته: مانند کنترل Vector با انکودر (Closed-loop Vector) یا FOC که برای کاربردهای بسیار دقیق یا گشتاور بسیار بالا لازم است.
• قابلیت های محدود PLC داخلی: در مقایسه با درایوهای سطح بالا، قابلیت های برنامه ریزی داخلی کمتری دارد.

در مجموع، INVT GD20-0R7G-S2 یک راه حل مقرون به صرفه و کارآمد برای کنترل موتورهای سه فاز در کاربردهای عمومی و سبک صنعتی است که از برق تک فاز استفاده می کنند. قابلیت SVC آن، برتری قابل توجهی نسبت به درایوهای صرفاً V/F در این رده قیمتی محسوب می شود. جهت استعلام قیمت و مشاوره فنی، می توانید با کارشناسان دلکو صنعت در تماس باشید.
