اینورتر سه فاز اینوت 110 کیلووات INVT GD20-110G-4-B

اینورتر GD20-110G-4-B از سری پیشرفته Goodrive20 شرکت INVT یکی از درایوهای صنعتی قدرتمند برای کنترل موتورهای سه فاز 110 کیلووات است که با هدف افزایش بهره وری انرژی، بهبود عملکرد موتور و کاهش هزینه های نگهداری در صنایع مختلف طراحی شده است. این مدل در دسته اینورترهای سنگین کار قرار می گیرد و برای تجهیزاتی که به گشتاور بالا، کنترل دقیق سرعت و قابلیت اطمینان بالا نیاز دارند، گزینه ای بسیار مناسب محسوب می شود.

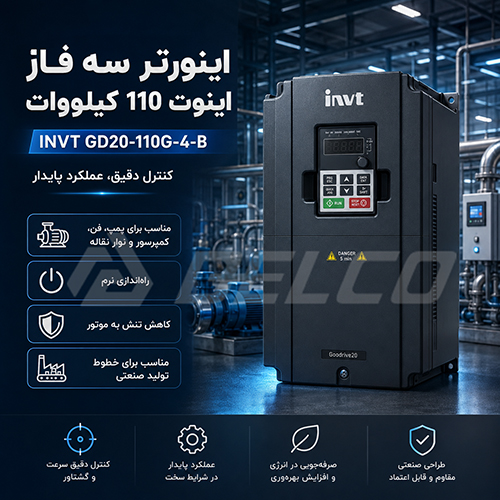

طراحی تخصصی برای کاربرد صنعتی سنگین کار

در بسیاری از کارخانه ها و خطوط تولید، موتورهای الکتریکی بزرگ به صورت مستقیم به شبکه برق متصل می شوند. این روش باعث ایجاد جریان راه اندازی بسیار بالا، ضربه های مکانیکی شدید و استهلاک سریع تجهیزات می شود. این مدل از اینورتر اینوت با استفاده از تکنولوژی کنترل فرکانس متغیر، موتور را به صورت کاملاً نرم و کنترل شده راه اندازی می کند. این قابلیت مزایای متعددی ایجاد می کند:

• کاهش جریان استارت تا حدود 60 درصد
• جلوگیری از ضربه به گیربکس و کوپلینگ
• افزایش عمر بلبرینگ ها
• کاهش تنش مکانیکی روی شافت موتور
• کاهش استهلاک تجهیزات انتقال قدرت

در نتیجه هزینه های تعمیرات و توقفات ناخواسته خط تولید به شکل محسوسی کاهش پیدا می کند.





مشخصات فنی اینورتر سه فاز اینوت 110 کیلووات INVT GD20-110G-4-B

اینورتر سه فاز اینوت 110 کیلووات INVT GD20-110G-4-B برای کنترل عملکرد الکتروموتورهای صنعتی در کاربردهای پیوسته و سنگین طراحی شده است. هنگام بررسی مشخصات فنی این مدل، باید شرایط کاری موتور، نوع بار، مدت زمان فعالیت و نیازهای کنترلی سیستم در نظر گرفته شود. این درایو می تواند در تجهیزاتی مانند پمپ ها، فن ها، کمپرسورها، نوار نقاله ها و ماشین آلات خطوط تولید مورد استفاده قرار گیرد. برای انتخاب صحیح، تطبیق مشخصات پلاک موتور با قابلیت های اینورتر اهمیت زیادی دارد. بررسی شرایط نصب، تهویه تابلو و نیازهای کنترلی مدار نیز پیش از خرید INVT GD20-110G-4-B توصیه می شود.



مشخصات فنی اینورتر با کد فنی GD20-110G-4-B

مشخصه فنی	مقدار
مدل	GD20-110G-4-B
توان نامی موتور	110 کیلووات
ولتاژ ورودی	سه فاز 380 تا 480 ولت
فرکانس ورودی	50/60 هرتز
جریان ورودی نامی	201 آمپر
جریان خروجی نامی	215 آمپر
فرکانس خروجی	0 تا 400 هرتز
روش کنترل	V/F و SVC (کنترل برداری بدون سنسور)
گشتاور راه اندازی	150% در 0.5 هرتز
تحمل اضافه بار	150% جریان نامی به مدت 60 ثانیه
درجه حفاظت	IP20
پروتکل ارتباطی	Modbus RTU (RS485)
PID داخلی	دارد
PLC داخلی	دارد
Auto Tuning	دارد
چاپر ترمز داخلی	دارد
نوع نصب	دیواری یا داخل تابلو برق
دمای کاری	10- تا 50+ درجه سانتی گراد



مفهوم پسوند B در کد فنی GD20-110G-4-B

در نام گذاری اینورترهای سری Goodrive20 شرکت INVT، حرف B در انتهای کد مدل نشان دهنده وجود Braking Unit یونیت ترمز داخلی (یا چاپر ترمز داخلی) است. این ویژگی در توان های بالاتر سری GD20 به صورت استاندارد وجود ندارد و باید هنگام سفارش به صورت اختصاصی انتخاب شود.
به عنوان مثال:

• GD20-110G-4 : بدون یونیت ترمز داخلی
• GD20-110G-4-B : مجهز به یونیت ترمز داخلی

طبق مستندات رسمی INVT، در اینورترهای GD20 تا توان 37 کیلووات، یونیت ترمز به صورت استاندارد نصب شده است؛ اما در مدل های 45 تا 110 کیلووات این قابلیت اختیاری بوده و برای سفارش آن باید پسوند B به انتهای مدل اضافه شود.



یونیت ترمز داخلی چه کاری انجام می دهد؟

هنگامی که موتور در حال کاهش سرعت یا توقف سریع است، انرژی جنبشی بار به انرژی الکتریکی تبدیل شده و به باس DC اینورتر بازمی گردد. اگر این انرژی تخلیه نشود:

• ولتاژ باس DC افزایش پیدا می کند.
• اینورتر خطای Over Voltage می دهد.
• در برخی موارد باعث توقف ناخواسته دستگاه می شود.

در مدل GD20-110G-4-B مدار چاپر ترمز داخلی این انرژی را به مقاومت ترمز (Braking Resistor) منتقل می کند و انرژی اضافی به صورت گرما تخلیه می شود.



مزایای مدل B نسبت به مدل معمولی

توقف سریع تر موتور
در کاربردهایی که زمان توقف اهمیت دارد، وجود یونیت ترمز باعث کاهش چشمگیر زمان توقف می شود.

جلوگیری از خطای اضافه ولتاژ
در بارهای اینرسی بالا مانند فلایویل، سانتریفیوژ و جرثقیل از بروز خطاهای ناشی از بازگشت انرژی جلوگیری می کند.

کاهش هزینه نصب
در بسیاری از پروژه ها دیگر نیازی به خرید یونیت ترمز خارجی نیست.

افزایش ایمنی تجهیزات
کنترل بهتر فرآیند توقف و کاهش احتمال آسیب به تجهیزات مکانیکی.



چه کاربردهایی به مدل B نیاز دارند؟

مدل GD20-110G-4-B برای تجهیزاتی مناسب است که دارای اینرسی بالا یا توقف های مکرر هستند:

• جرثقیل و بالابر
• آسانسورهای صنعتی
• سانتریفیوژها
• دستگاه های برش
• رول بازکن و رول جمع کن
• اکسترودرها
• نوار نقاله های سنگین
• ماشین آلات بسته بندی پرسرعت
• خطوط تولید با سیکل استارت و استاپ مداوم





آیا وجود پسوند B به معنای وجود مقاومت ترمز است؟

خیر. حرف B فقط به معنای وجود مدار چاپر ترمز داخلی است. برای استفاده از قابلیت ترمز دینامیکی باید مقاومت ترمز مناسب 110 کیلووات نیز به ترمینال های مخصوص اینورتر متصل شود. بدون مقاومت ترمز، یونیت داخلی عملاً امکان تخلیه انرژی برگشتی را نخواهد داشت. پسوند B در مدل GD20-110G-4-B نشان می دهد که اینورتر بهBraking Unit داخلی مجهز شده است. این قابلیت برای موتورهای 110 کیلوواتی که در کاربردهای دارای توقف سریع، بارهای اینرسی بالا و سیکل های کاری سنگین استفاده می شوند، اهمیت زیادی دارد و باعث افزایش پایداری سیستم، جلوگیری از خطاهای اضافه ولتاژ و بهبود عملکرد ترمزگیری می شود.



ویژگی اینورتر سه فاز اینوت 110 کیلووات INVT GD20-110G-4-B

عملکرد کنترلی و دقت تنظیم سرعت

اینورتر GD20-110G-4-B از فناوری Open Loop Vector Control بهره می برد. این فناوری بدون نیاز به انکودر می تواند گشتاور و سرعت موتور را با دقت مناسبی کنترل کند. مزایای این سیستم عبارت اند از:

• راه اندازی نرم موتور
• حذف ضربه های مکانیکی
• کاهش تنش روی گیربکس و کوپلینگ
• کنترل پایدار در سرعت های پایین
• بهبود راندمان سیستم

این درایو توانایی تولید 150 درصد گشتاور در فرکانس 0.5 هرتز را دارد که برای نوار نقاله ها، میکسرها و تجهیزات دارای بار سنگین بسیار مناسب است.

قابلیت های اتوماسیون صنعتی

درایو GD20-110G-4-B امکانات متنوعی برای اتوماسیون خطوط تولید ارائه می دهد:



قابلیت های اتوماسیون صنعتی

قابلیت	توضیح
PID داخلی	کنترل فشار، دما و دبی
PLC داخلی	اجرای منطق های کنترلی ساده
RS485	ارتباط با PLC و HMI
Modbus RTU	یکپارچه سازی با سیستم های اتوماسیون
ورودی آنالوگ	دریافت سیگنال سنسورها
خروجی آنالوگ	مانیتورینگ پارامترهای موتور
ورودی دیجیتال	فرمان های استارت و توقف
خروجی رله ای	اعلام وضعیت و خطا



عملکرد در کاربردهای صنعتی سنگین

توان 110 کیلووات این مدل باعث شده در صنایع مختلف مورد استفاده قرار گیرد:

• سیستم های پمپاژ صنعتی
• بوسترپمپ های بزرگ
• ایستگاه های پمپاژ آب
• تصفیه خانه ها
• صنایع نفت و پتروشیمی
• فن و هواساز
• هواسازهای صنعتی
• اگزاست فن های بزرگ
• برج های خنک کننده
• صنایع انتقال مواد
• نوار نقاله های سنگین
• سیستم های انتقال مواد معدنی
• خطوط بسته بندی
• ماشین آلات فرآیندی
• اکسترودرها
• میکسرهای صنعتی
• آسیاب ها
• کمپرسورهای بزرگ



حفاظت های داخلی

اینورتر GD20-110G-4-B به مجموعه ای از حفاظت های پیشرفته مجهز شده است:

• حفاظت اضافه جریان
• حفاظت اضافه ولتاژ
• حفاظت افت ولتاژ
• حفاظت اتصال کوتاه
• حفاظت افزایش دما
• حفاظت اضافه بار موتور
• حفاظت خطای زمین
• حفاظت از قفل شدن روتور
• تشخیص قطع فاز ورودی و خروجی

این قابلیت ها موجب افزایش طول عمر موتور و جلوگیری از توقف های ناخواسته خط تولید می شوند.

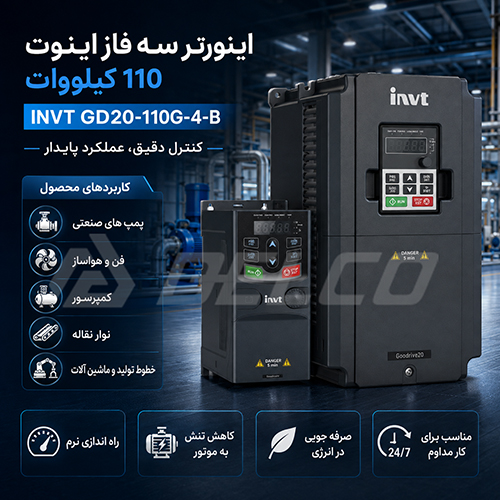

شرایط نصب و بهره برداری اینورتر سه فاز اینوت 110 کیلووات INVT GD20-110G-4-B

برای دستیابی به بهترین عملکرد پیشنهاد می شود:

• نصب داخل تابلو برق صنعتی
• استفاده از تهویه مناسب تابلو
• رعایت فاصله استاندارد اطراف درایو
• نصب راکتور ورودی در شبکه های دارای هارمونیک بالا
• استفاده از مقاومت ترمز متناسب با بار

درایو دارای درجه حفاظت IP20 بوده و برای محیط های داخلی طراحی شده است.





مزایای اصلی اینورتر GD20-110G-4-B

• توان 110 کیلووات برای کاربردهای سنگین
• کنترل برداری بدون انکودر
• گشتاور راه اندازی 150 درصد
• چاپر ترمز داخلی
• پشتیبانی از Modbus RTU
• PID و PLC داخلی
• فرکانس خروجی تا 400 هرتز
• حفاظت های کامل صنعتی
• راه اندازی نرم و کاهش مصرف انرژی
• قابلیت اطمینان بالا در شرایط کاری مداوم



مزایای خرید درایو GD20-110G-4-B

1. کاهش چشمگیر مصرف انرژی
مهم ترین مزیت GD20-110G-4-B کاهش مصرف برق در تجهیزاتی مانند:

• پمپ های صنعتی
• فن ها و هواسازها
• کمپرسورها
• برج های خنک کننده

است. اینورتر با تنظیم دور موتور متناسب با نیاز واقعی فرآیند، از کارکرد موتور با سرعت ثابت جلوگیری کرده و مصرف انرژی را بهینه می کند. در بسیاری از پروژه ها صرفه جویی انرژی به 20 تا 50 درصد نیز می رسد.

2. مجهز بودن به یونیت ترمز داخلی (Braking Unit)
وجود پسوند B در این مدل به معنی برخورداری از چاپر ترمز داخلی است. مزایای این قابلیت:

• توقف سریع موتور
• جلوگیری از خطاهای Over Voltage
• مناسب برای بارهای اینرسی بالا
• کاهش هزینه خرید یونیت ترمز خارجی
• افزایش ایمنی تجهیزات

این ویژگی در تجهیزاتی مانند جرثقیل، بالابر، رول جمع کن، سانتریفیوژ و دستگاه های برش اهمیت ویژه ای دارد.

3. گشتاور بالا در دورهای پایین
این درایو از کنترل برداری بدون سنسور (SVC) بهره می برد و قادر است در سرعت های پایین نیز گشتاور بالایی تولید کند. مزایا:

• راه اندازی مطمئن بارهای سنگین
• جلوگیری از افت سرعت هنگام افزایش بار
• عملکرد پایدار در شرایط سخت صنعتی
• افزایش راندمان سیستم انتقال قدرت

4. افزایش طول عمر موتور و تجهیزات مکانیکی
راه اندازی مستقیم موتورهای 110 کیلوواتی باعث ایجاد جریان های هجومی بسیار بالا می شود. اینورتر GD20-110G-4-B با راه اندازی نرم:

• از شوک مکانیکی جلوگیری می کند.
• عمر بلبرینگ ها را افزایش می دهد.
• استهلاک گیربکس را کاهش می دهد.
• از آسیب به کوپلینگ ها جلوگیری می کند.
• عمر مفید موتور را افزایش می دهد.

5. قیمت اقتصادی نسبت به امکانات
در مقایسه با بسیاری از برندهای اروپایی و ژاپنی، سری GD20 شرکت INVT امکاناتی نظیر:

• کنترل برداری
• یونیت ترمز داخلی
• PLC داخلی
• PID داخلی
• ارتباط Modbus

را با هزینه سرمایه گذاری پایین تر ارائه می دهد. به همین دلیل یکی از پرفروش ترین درایوهای صنعتی در پروژه های آب و فاضلاب، صنایع تولیدی و تأسیسات صنعتی محسوب می شود.

6. نصب و راه اندازی آسان
طراحی کاربرپسند این سری باعث شده:

• پارامترگذاری سریع انجام شود.
• فرآیند Auto Tuning ساده باشد.
• عیب یابی راحت تر انجام شود.
• زمان راه اندازی پروژه کاهش پیدا کند.

این موضوع برای پیمانکاران برق و اتوماسیون یک مزیت مهم به شمار می آید.

اینورتر INVT GD20-110G-4-B یک درایو صنعتی قدرتمند برای موتورهای سه فاز 110 کیلووات است که با بهره گیری از کنترل برداری SVC، یونیت ترمز داخلی، قابلیت های ارتباطی گسترده و حفاظت های کامل، انتخابی مناسب برای صنایع نفت، گاز، پتروشیمی، فولاد، سیمان، آب و فاضلاب و خطوط تولید سنگین محسوب می شود. وجود چاپر ترمز داخلی در نسخه B باعث می شود این مدل برای کاربردهای دارای توقف و شتاب گیری مکرر نسبت به مدل معمولی GD20-110G-4 گزینه حرفه ای تر و کارآمدتری باشد. جهت کسب اطلاعات بیشتر و استعلام قیمت می توانید با کارشناسان دلکو صنعت تماس بگیرید.
