اینورتر سه فاز ال اس 0.75 کیلووات H100

انتخاب اینورتر برای یک فن یا پمپ کوچک فقط به تطبیق عدد 0.75 کیلووات روی پلاک موتور محدود نمی شود. ولتاژ شبکه، ولتاژ سیم پیچی الکتروموتور، جریان نامی، نوع بار و نحوه فرمان گرفتن تجهیزات، همگی روی انتخاب نهایی اثر دارند. این موضوع درباره اینورتر LS H100 مدل LSLV0008H100 اهمیت بیشتری پیدا می کند؛ زیرا این مدل در کلاس ولتاژی 200 ولت و 400 ولت عرضه شده و در مشخصات فنی H100 امکان تغذیه تک فاز نیز برای برخی کلاس های ولتاژی ذکر شده است.
مدل LSLV0008H100 از سری تخصصی LS H100 با توان 0.75 کیلووات یا یک اسب بخار ساخته شده است. سری H100 برخلاف بسیاری از اینورترهای عمومی، برای کاربردهای تهویه مطبوع HVAC، فن و پمپ توسعه یافته و امکاناتی مانند کنترلPID، کنترل چند پمپ، Sleep/Wake-up، تشخیص کم باری، Pump Clean،Fire Mode و کنترل Damper را در اختیار طراح سیستم قرار می دهد. شرکت LS ELECTRIC سری H100 را به صورت رسمی به عنوان درایو مخصوص فن، پمپ، سیستم های HVAC و برخی کاربردهای آب و فاضلاب معرفی می کند. برای خرید این مدل، مهم ترین نکته این است که ابتدا مشخص شود موتور شما در چه ولتاژی کار می کند. سری LSLV0008H100-2 در کلاس تک فاز 200 تا 240 ولت و LSLV0008H100-4 در کلاس سه فاز 380 تا 480 ولت قرار دارد. هر دو مدل توان نامی 0.75 کیلووات دارند، اما جریان خروجی و ولتاژ کاری آنها یکسان نیست.

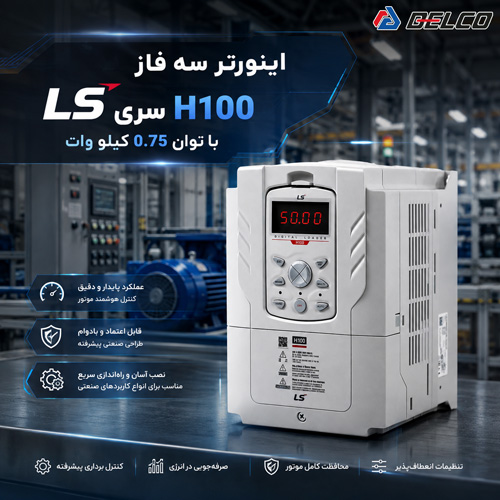

معرفی اینورتر LS H100 سری LSLV0008H100

اینورتر LSLV0008H100 کوچک ترین توان متداول در سری H100 است و برای راه اندازی و کنترل یک الکتروموتور 0.75 کیلووات، معادل تقریباً یک اسب بخار، در کاربردهای فن و پمپ استفاده می شود. این مدل از اینورتر ال اس برای تجهیزاتی مناسب است که تغییر دبی، فشار یا حجم هوای خروجی با تغییر دور موتور انجام می شود. در یک فن هواساز، برای مثال، همیشه نیازی نیست موتور با سرعت نامی 50 هرتز کار کند. اگر در ساعات کم بار حجم هوای مورد نیاز کاهش پیدا کند، H100 می تواند براساس فرمان BMS، سیگنال آنالوگ یا کنترل PID دور موتور را پایین بیاورد. در سیستم پمپاژ نیز می توان فشار خط را از طریق ترانسمیتر دریافت کرد و سرعت پمپ را براساس Set Point تنظیم کرد. این قابلیت از نظر مصرف انرژی هم اهمیت دارد. در بارهای فن و پمپ سانتریفیوژ، پایین آوردن سرعت موتور می تواند کاهش محسوسی در توان مصرفی ایجاد کند. به همین دلیل استفاده از درایو اختصاصی HVAC در سیستم هایی که دائماً با ظرفیت کامل کار نمی کنند، معمولاً منطقی تر از روشن و خاموش کردن مکرر موتور یا کنترل مکانیکی دبی با دمپر و شیر است.

مشخصات فنی اینورتر سه فاز ال اس 0.75 کیلووات H100

مشخصات پایه مدل 0.75 کیلووات در دو کلاس ولتاژی 200 و 400 ولت به شکل زیر است. اعداد مربوط به توان، جریان خروجی، ظرفیت، ولتاژ و فرکانس از جدول رسمی LS ELECTRIC استخراج شده اند.

نکته ای که هنگام استفاده از تغذیه تک فاز باید جدی گرفته شود، جریان سمت ورودی است. جدول اصلی H100 امکان ورودی تک فاز را در کنار ورودی سه فاز نشان می دهد، اما در طراحی تابلو بهتر است جریان واقعی ورودی، فیوز، کابل و شرایط Derating براساس راهنمای نصب و شرایط پروژه بررسی شود. تبدیل صرف عدد توان موتور به سایز اینورتر، بدون توجه به جریان ورودی و شرایط کاری، روش مطمئنی برای طراحی تابلو نیست.

اینورتر LS H100 تک فاز 0.75 کیلووات

وقتی در بازار از اینورتر تک فاز LS H100 مدل LSLV0008H100 صحبت می شود، معمولاً منظور استفاده از نسخه کلاس 200 ولت در شبکه تک فاز 220 تا 240 ولت برای راه اندازی یک موتور سه فاز متناسب است. این موضوع را نباید با «خروجی تک فاز» اشتباه گرفت. خروجی اینورتر برای موتور، سه فاز است.
در کاتالوگ H100 برای کلاس 200 ولت، تغذیه سه فاز 200 تا 240 VAC با تلرانس 15- تا 10+ درصد و تغذیه تک فاز 240 VAC با تلرانس 5- تا 10+ درصد ذکر شده است. خروجی مدل 0008 در این کلاس سه فاز 200 تا 240 ولت و جریان نامی آن 5 آمپر است. این مدل می تواند برای کارگاهی مناسب باشد که تنها برق تک فاز در اختیار دارد اما تجهیز از یک الکتروموتور سه فاز کوچک استفاده می کند. برای مثال در یک پمپ سیرکولاتور، فن کوچک صنعتی یا دستگاه تهویه، امکان کنترل دور یک موتور سه فاز 220 ولت با استفاده از اینورتر می تواند نیاز به تغییر زیرساخت برق را کاهش دهد. با این حال یک شرط اساسی وجود دارد: پلاک موتور باید بررسی شود. اگر موتور فقط برای 380 یا 400 ولت سه فاز طراحی شده باشد، نمی توان صرفاً با نصب نسخه 200 ولت H100 انتظار راه اندازی صحیح آن را داشت. بسیاری از موتورهای کوچک دارای پلاک 220/380 ولت با اتصال مثلث/ستاره هستند. در چنین شرایطی، اگر موتور اجازه اتصال مثلث در حدود 220 ولت را بدهد، امکان تطبیق آن با خروجی سه فاز کلاس 200 ولت وجود دارد. تصمیم نهایی باید براساس پلاک همان الکتروموتور انجام شود.

اینورتر LS H100 سه فاز 0.75 کیلووات

نسخه LSLV0008H100-4 برای شبکه های صنعتی 380 تا 480 ولت انتخاب متداول تری است. در ایران که بسیاری از موتورخانه ها، خطوط تأسیساتی و تابلوهای صنعتی دارای برق سه فاز حدود 380 تا 400 ولت هستند، این کلاس ولتاژی تطابق مستقیم تری با الکتروموتورهای سه فاز رایج دارد. طبق جدول LS، توان این مدل 0.75 کیلووات، جریان خروجی 2.5 آمپر و ظرفیت خروجی 1.9 kVA است. محدوده فرکانس خروجی نیز از صفر تا 400 هرتز اعلام شده است. ورودی استاندارد سه فاز آن در محدوده 380 تا 480 VAC قرار دارد. برای فن های تهویه، پمپ های سیرکولاتور، پمپ های آب، فن کندانسور، هواسازهای کوچک و تجهیزات مشابه، مدل سه فاز معمولاً انتخاب ساده تری است؛ البته به شرطی که جریان موتور از جریان مجاز خروجی درایو بالاتر نباشد.
در انتخاب حرفه ای اینورتر، جریان موتور از خود عدد کیلووات مهم تر است. دو موتور 0.75 کیلووات از دو سازنده مختلف می توانند جریان نامی، راندمان و ضریب توان متفاوتی داشته باشند. به همین دلیل مهندس خرید یا طراح تابلو باید پلاک موتور را با جریان خروجی 2.5 آمپر نسخه 400 ولت یا 5 آمپر نسخه 200 ولت مقایسه کند.

چرا سری H100 برای پمپ و فن مناسب است؟

مزیت اصلی H100 فقط کنترل دور موتور نیست. LS مجموعه ای از توابع اختصاصی پمپ و HVAC را در این سری قرار داده است. برای نمونه، Multi Motor Control امکان مدیریت یک موتور اصلی و چند موتور کمکی را فراهم می کند. کاتالوگ H100 کنترل یک موتور اصلی و پنج موتور کمکی را به صورت استاندارد و تعداد بیشتر را با توسعه I/O ذکر می کند. در یک بوستر پمپ چند پمپه، چنین قابلیتی می تواند برای وارد کردن مرحله ای پمپ های کمکی براساس تقاضای سیستم مفید باشد. وقتی مصرف آب پایین است، یک پمپ با دور کنترل شده کار می کند. با افزایش مصرف و افت فشار، کنترلر می تواند پمپ های بعدی را وارد مدار کند. قابلیت Pump Clean برای شرایطی طراحی شده که گرفتگی یا تجمع مواد روی پروانه می تواند عملکرد پمپ را مختل کند. H100 توابعی برای Start Ramp و End Ramp، تنظیم Dec Valve Ramp، Load Tuning و همچنین Flow Compensation نیز دارد. هدف این توابع، کنترل نرم تر رفتار سیستم هیدرولیکی و جلوگیری از تغییرات ناگهانی فشار است.
در پروژه های HVAC نیز وجود HAND و AUTO Mode کاربردی است. تکنسین تعمیرات می تواند هنگام سرویس دستگاه، کنترل را به صورت محلی از روی کی پد انجام دهد و در حالت عادی فرمان اینورتر را به سیستم اتوماسیون یا BMS واگذار کند. کی پد H100 برای همین نوع کاربرد طراحی شده است.

کنترل PID و استفاده در سیستم فشار ثابت

یکی از کاربردهای مهم اینورتر LS H100 مدل LSLV0008H100 کنترل پمپ براساس فشار است. در چنین سیستمی، ترانسمیتر فشار مقدار واقعی فشار خط را به اینورتر ارسال می کند. کنترل PID مقدار اندازه گیری شده را با فشار تنظیم شده مقایسه کرده و دور موتور را تغییر می دهد. اگر مصرف افزایش پیدا کند و فشار افت کند، فرکانس موتور بالا می رود. اگر مصرف کم شود، سرعت پمپ نیز کاهش پیدا می کند. در ساعات بدون مصرف، قابلیت هایی مانند Sleep و Wake-up اجازه می دهند سیستم از کارکرد بی دلیل موتور در سرعت پایین جلوگیری کند. LS این قابلیت ها را در مجموعه توابع H100 برای سیستم های فن و پمپ قرار داده است. این ساختار برای پمپ های آبرسانی، سیستم های گردش آب و برخی مدارهای سرمایش و گرمایش کاربرد دارد. البته عملکرد مناسب PID وابسته به تنظیم درست پارامترها و محل نصب سنسور است. تنظیم بیش از حد تهاجمی ضرایب PID ممکن است باعث نوسان فشار و تغییرات پی درپی سرعت موتور شود.

ارتباط H100 با BMS و سیستم کنترل

در یک پروژه تأسیساتی، اینورتر معمولاً به صورت مستقل کار نمی کند. سیستم مدیریت ساختمان باید بتواند وضعیت کارکرد، فرکانس، خطاها یا فرمان Start/Stop را دریافت و ارسال کند. H100 از ارتباط های مورد استفاده در صنعت HVAC پشتیبانی می کند. در مستندات LS، BACnet Modbus-RTU و Metasys N2 برای این سری ذکر شده است. این قابلیت برای ساختمان های اداری، بیمارستان ها، مراکز تجاری، هتل ها و موتورخانه هایی که کنترل مرکزی دارند اهمیت دارد.

تفاوت نوع تک فاز و سه فاز LSLV0008H100 در انتخاب واقعی

اگر محل پروژه فقط برق 220 تا 240 ولت تک فاز دارد، نسخه کلاس 200 ولت باید همراه با مشخصات پلاک موتور بررسی شود. موتور مورد نظر باید قابلیت کار با خروجی سه فاز حدود 220 ولت را داشته باشد و شرایط تغذیه تک فاز اینورتر نیز رعایت شود. اگر برق سه فاز 380 یا 400 ولت در محل موجود است و موتور نیز برای همین سطح ولتاژ طراحی شده، LSLV0008H100-4 معمولاً انتخاب منطقی تری خواهد بود. جریان خروجی نامی این مدل 2.5 آمپر است و قبل از سفارش باید با FLA یا جریان نامی موتور مقایسه شود. در یک پروژه واقعی، انتخاب بین این دو مدل را نباید صرفاً براساس عبارت «تک فاز یا سه فاز» انجام داد. نوع شبکه، ولتاژ موتور، نحوه سربندی موتور، جریان نامی، طول کابل موتور، تعداد دفعات استارت، دمای تابلو و شرایط تهویه روی نتیجه اثر دارند.

نکات مهم هنگام خرید اینورتر LS H100 مدل 0008

بیشترین خطا در خرید این مدل زمانی رخ می دهد که کاربر فقط توان 0.75 کیلووات را اعلام می کند. برای انتخاب دقیق، بهتر است تصویر پلاک موتور بررسی شود. ولتاژ، جریان، فرکانس و نحوه اتصال سیم پیچ ها اطلاعات بسیار بیشتری از عدد یک اسب در اختیار فروشنده قرار می دهد. موضوع بعدی کد کامل دستگاه است. در ساختار نام گذاری H100، بعد از سری و کلاس ولتاژی، حروف دیگری می توانند نوع کی پد، نوع محفظه، وضعیت فیلتر EMC و راکتور را مشخص کنند. برای نمونه LS در ساختار کدگذاری، عدد 2 را برای کلاس 200 تا 240 ولت و عدد 4 را برای کلاس 380 تا 480 ولت تعریف کرده است. پس هنگام مقایسه دو پیشنهاد قیمت، بهتر است فقط عبارت LSLV0008H100 را مقایسه نکنید و کد کامل روی پلاک اینورتر را بررسی کنید. اشتباه دیگر انتخاب H100 برای هر نوع ماشین صنعتی است. این سری اساساً برای فن، پمپ و HVAC توسعه یافته است. برای کاربردهایی مانند جرثقیل، اکسترودر، میکسر سنگین، بالابر یا ماشین آلاتی که به گشتاور راه اندازی بالا و کنترل دینامیکی متفاوت نیاز دارند، بهتر است قبل از خرید سایر سری های LS نیز بررسی شوند.

اینورتر LS H100 مدل LSLV0008H100 با توان 0.75 کیلووات گزینه ای تخصصی برای کنترل فن، پمپ و تجهیزات HVAC است. نسخه کلاس 200 ولت با جریان خروجی 5 آمپر و نسخه کلاس 400 ولت با جریان خروجی 2.5 آمپر عرضه می شود و هر دو توان نامی یک اسب بخار دارند. تفاوت اصلی آنها در سطح ولتاژ شبکه و موتور است، نه در توان مکانیکی موتور. اگر برق محل تک فاز است، پیش از سفارش باید امکان استفاده از نسخه کلاس 200 ولت، ولتاژ سیم پیچی موتور و شرایط ورودی بررسی شود. در شبکه های سه فاز 380 تا 400 ولت، نسخه LSLV0008H100-4 انتخاب متداول تری برای الکتروموتورهای سه فاز یک اسب محسوب می شود. برای خرید اینورتر LS H100 مدل LSLV0008H100 تک فاز یا سه فاز بهتر است مشخصات پلاک موتور، نوع پمپ یا فن، برق ورودی و روش کنترل سیستم در اختیار کارشناسان دلکو صنعت قرار گیرد. این بررسی ساده قبل از سفارش، از انتخاب اشتباه کلاس ولتاژی، کمبود جریان خروجی و ناسازگاری اینورتر با موتور جلوگیری می کند و امکان انتخاب کد دقیق H100 متناسب با پروژه را فراهم می سازد.
