اینورتر سه فاز ال اس 2.2 کیلووات H100

در پمپ ها و فن های 2.2 کیلووات، انتخاب اینورتر فقط با عدد «3 اسب» روی پلاک موتور انجام نمی شود. ولتاژ شبکه، جریان نامی و نحوه سربندی موتور باید هم زمان بررسی شوند. اینورتر LS H100 مدل LSLV0022H100 در دو کلاس 200 و 400 ولت عرضه می شود و کلاس 200 ولت طبق جدول H100 امکان تغذیه تک فاز 240 ولت را نیز دارد. اینورتر LS ELECTRIC سری H100 را برای فن، پمپ و سیستم های HVAC توسعه داده است. مدل 0022 این خانواده توان نامی 2.2 کیلووات یا 3 اسب بخار دارد و برای کنترل دور موتور در پمپ های سیرکولاتور، فن های تهویه، هواساز، اگزاست فن، برج خنک کن و سیستم های آبرسانی قابل استفاده است. قابلیت هایی مانند PID، Multi Motor Control، Pump Clean، Sleep/Wake-up و ارتباط RS-485 این سری را برای پروژه هایی مناسب می کند که سرعت موتور باید براساس فشار، دبی یا فرمان BMS تغییر کند.

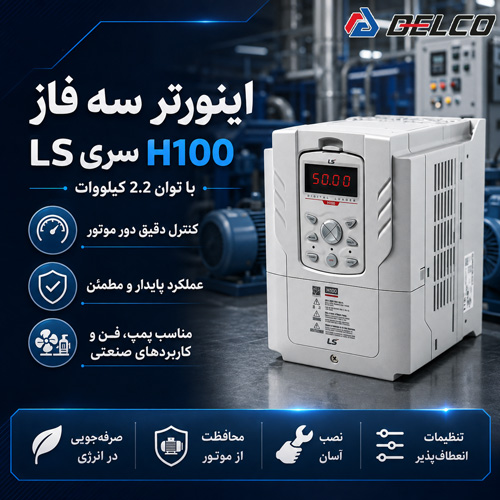

معرفی و کدخوانی LSLV0022H100

در کد LSLV0022H100، عدد 0022 بیانگر توان 2.2 کیلووات است و H100 نام سری اینورتر را مشخص می کند. در ساختار رسمی LS، عدد 2 بعد از H100 به کلاس 200 تا 240 ولت و عدد 4 به کلاس 380 تا 480 ولت مربوط می شود. کدهای LSLV0022H100-2CONN و LSLV0022H100-4COFN نیز در مدارک رسمی این خانواده دیده می شوند. اصطلاح H100 "تک فاز 2.2 کیلووات" به معنی خروجی تک فاز نیست. جدول H100 برای کلاس 200 ولت، ورودی سه فاز 200 تا 240 ولت و ورودی تک فاز 240 ولت را ذکر می کند، اما خروجی درایو سه فاز 200 تا 240 ولت است. بنابراین موتور متصل به اینورتر باید سه فاز و از نظر ولتاژ سیم پیچی با خروجی درایو سازگار باشد.

اینورتر LS H100 تک فاز 2.2 کیلووات

در پروژه هایی که تنها برق 220 تا 240 ولت تک فاز در اختیار است، نسخه کلاس 200 ولت H100 گزینه ای است که باید بررسی شود. طبق کاتالوگ، این کلاس ورودی سه فاز 200 تا 240VAC با تلرانس منفی 15 تا مثبت 10 درصد و ورودی تک فاز 240VAC با تلرانس منفی 5 تا مثبت 10 درصد را می پذیرد. خروجی مدل 0022 در این کلاس سه فاز و جریان نامی آن 12 آمپر است. پلاک موتور در این انتخاب تعیین کننده است. اگر یک الکتروموتور سه فاز 2.2 کیلووات دارای پلاک 220/380 ولت باشد و امکان سربندی مثلث در 220 ولت داشته باشد، کلاس 200 ولت می تواند از نظر سطح ولتاژ با آن تطابق داشته باشد. اما برای موتوری که فقط برای 380 یا 400 ولت طراحی شده، استفاده از خروجی حدود 220 ولت انتخاب درستی نیست. برابر بودن توان 2.2 کیلووات این ناسازگاری را جبران نمی کند. در تغذیه تک فاز، کابل، فیوز و کلید حفاظتی را صرفاً براساس جریان خروجی موتور انتخاب نکنید؛ جریان ورودی و دستورالعمل نصب اینورتر ال اس LS باید مبنای طراحی تابلو باشد. این موضوع به خصوص در پروژه هایی اهمیت دارد که ظرفیت برق تک فاز محدود است یا تجهیزات دیگری نیز از همان خط تغذیه می شوند.

اینورتر LS H100 سه فاز 2.2 کیلووات

برای کارخانه ها و موتورخانه هایی که شبکه سه فاز 380 تا 400 ولت دارند، LSLV0022H100-4 معمولاً انتخاب مستقیم تری است. این نسخه در کلاس ورودی 380 تا 480 ولت قرار دارد، جریان نامی خروجی آن 6 آمپر و ظرفیت خروجی 4.5 kVA است. مدل 0022 در ساختار IP20 این سری قرار می گیرد و وزن آن حدود 3.3 کیلوگرم است. در انتخاب نسخه سه فاز، جریان پلاک موتور باید با جریان خروجی نامی درایو مقایسه شود. دو موتور 2.2 کیلووات می توانند جریان نامی متفاوتی داشته باشند؛ بنابراین خرید صرفاً براساس عبارت «اینورتر سه اسب» روش دقیقی نیست.
برای مثال اگر فن هواساز دارای موتور 2.2 کیلووات سه فاز 400 ولت باشد، ابتدا جریان FLA روی پلاک موتور بررسی می شود. اگر این جریان داخل محدوده قابل تأمین درایو باشد، نسخه 400 ولت H100 از نظر الکتریکی گزینه مناسبی برای ادامه بررسی خواهد بود. شرایط محیطی و نوع بار نیز باید در انتخاب نهایی لحاظ شوند.

مشخصات فنی اینورتر سه فاز ال اس 2.2 کیلووات H100

مشخصات فنی اینورتر سه فاز ال اس 2.2 کیلووات H100 شامل مجموعه ای از پارامترهای عملکردی، قابلیت های کنترلی، شرایط کاری و ویژگی های حفاظتی این درایو صنعتی است. بررسی دقیق مشخصات فنی پیش از انتخاب، به تطابق بهتر اینورتر با نوع موتور، شرایط بار، فرآیند کاری و نیازهای سیستم کمک می کند و باعث انتخاب مطمئن تر در پروژه های صنعتی می شود.

درایورLS برای مدل 0022 ظرفیت 4.5 kVA، جریان خروجی 12 آمپر در کلاس 200 ولت و 6 آمپر در کلاس 400 ولت اعلام کرده است. فرکانس خروجی هر دو نسخه صفر تا 400 هرتز است و تحمل اضافه بار H100 در محدوده 0.75 تا 90 کیلووات، 120 درصد جریان نامی به مدت یک دقیقه اعلام شده است.

قابلیت H100 برای کنترل پمپ و فن

کنترل PID در H100 اجازه می دهد سرعت موتور براساس فیدبک سنسور، مانند ترانسمیتر فشار، تغییر کند. وقتی فشار خط از Set Point کمتر می شود، درایو می تواند دور پمپ را افزایش دهد و با کاهش مصرف، فرکانس را پایین بیاورد. قابلیت های Sleep، Sleep Boost و Wake-up نیز برای توقف و راه اندازی مجدد موتور در شرایط کم بار تعریف شده اند. این عملکرد در یک پمپ آبرسانی مزیت محسوسی دارد. به جای اینکه موتور همیشه با فرکانس کامل کار کند و فشار با شیر کنترل شود، سرعت موتور متناسب با نیاز شبکه تغییر می کند. البته کیفیت عملکرد سیستم به تنظیم صحیح PID، انتخاب ترانسمیتر مناسب و محل نصب سنسور بستگی دارد.
در سیستم های چند پمپه، Multi Motor Control امکان کنترل یک موتور اصلی و پنج موتور کمکی را فراهم می کند و با توسعه I/O تعداد بیشتری موتور کمکی نیز قابل مدیریت است. این قابلیت برای بوستر پمپ هایی که پمپ ها متناسب با افزایش مصرف وارد مدار می شوند، کاربرد دارد. قابلیت Pump Clean برای مقابله با افت عملکرد ناشی از تجمع مواد روی پروانه در نظر گرفته شده است. سری H100 توابع Start/End Ramp، Flow Compensation،Soft Fill و Damper Control را نیز برای مدیریت بهتر سیستم فن و پمپ ارائه می دهد.

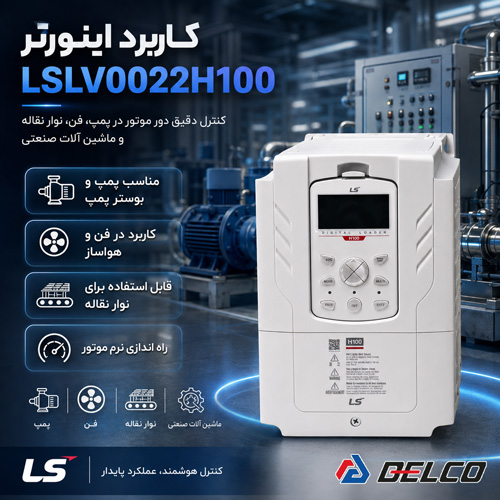

کاربرد اینورتر LSLV0022H100

این مدل برای پمپ سیرکولاتور، فن هواساز، اگزاست فن، فن برج خنک کن و پمپ های آبرسانی مناسب است؛ تجهیزاتی که سرعت موتور در آنها می تواند با فشار، دبی یا نیاز تهویه تغییر کند. ماهیت تخصصی H100 برای HVAC و سیستم های فن و پمپ نیز در مستندات محصول LS مورد تأکید قرار گرفته است. برای بالابر، جرثقیل، اکسترودر یا میکسر سنگین نباید فقط به دلیل برابر بودن توان موتور سراغ H100 رفت. این سری با تمرکز بر HVAC و پمپ طراحی شده و برای بارهای نیازمند گشتاور راه اندازی بالا یا کنترل دینامیکی خاص، انتخاب سری درایو باید دوباره بررسی شود. اینورتر LS نیز برای بارهای سنگین، خانواده های دارای قابلیت های کنترلی متناسب تری را در سبد درایوهای خود معرفی می کند.

خرید اینورتر 2.2 کیلووات LS H100

اینورتر LS H100 مدل LSLV0022H100 با توان 2.2 کیلووات یا 3 اسب بخار برای کنترل فن، پمپ و تجهیزات HVAC طراحی شده است. نسخه کلاس 200 ولت جریان خروجی 12 آمپر دارد و طبق مشخصات H100 امکان تغذیه تک فاز 240 ولت برای این کلاس ذکر شده است؛ نسخه کلاس 400 ولت نیز با جریان خروجی 6 آمپر برای شبکه های سه فاز 380 تا 480 ولت استفاده می شود. برای انتخاب صحیح، تصویر پلاک موتور، ولتاژ شبکه، جریان نامی، نحوه سربندی و نوع بار را بررسی کنید. کارشناسان دلکو صنعت می توانند با دریافت این اطلاعات، کد مناسب H100 و تجهیزات جانبی موردنیاز را مشخص کنند تا اینورتر از نظر ولتاژ، جریان و شرایط کاری با موتور و پروژه تطابق داشته باشد.
