اینورتر سه فاز ال اس 3.7 کیلووات H100

در انتخاب اینورتر برای یک فن یا پمپ، برابر بودن توان درج شده روی بدنه درایو با توان موتور همیشه به معنی انتخاب صحیح نیست. این موضوع در اینورتر LS H100 مدل LSLV0037H100-2 اهمیت بیشتری دارد؛ زیرا این مدل در کلاس ولتاژی 200 تا 240 ولت قرار دارد و امکان استفاده از آن با منبع تغذیه سه فاز و تک فاز وجود دارد، اما ظرفیت قابل استفاده در این دو حالت یکسان نیست. در ورودی سه فاز، LSLV0037H100-2 برای موتور 3.7 کیلووات یا 5 اسب بخار طراحی شده است، در حالی که اینورتر LS برای کار با ورودی تک فاز، ظرفیت پایین تری را برای همین سخت افزار تعیین کرده است. سری H100 از درایوهای تخصصی LS ELECTRIC برای کنترل فن، پمپ و تجهیزات HVAC است. کنترل PID، مدیریت چند پمپ، قابلیت Sleep/Wake-up، Pump Clean، کنترل دمپر و ار تباطات صنعتی از امکاناتی هستند که این سری را برای موتورخانه ها، هواسازها، بوسترپمپ ها و سامانه های تهویه مناسب می کنند. به همین دلیل LSLV0037H100-2 زمانی انتخاب مناسبی است که هدف فقط روشن و خاموش کردن موتور نباشد و لازم باشد دور موتور متناسب با فشار، دبی یا نیاز واقعی سیستم تغییر کند.

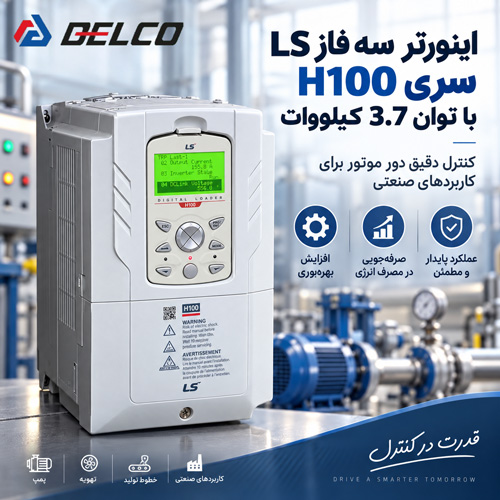

معرفی اینورتر LSLV0037H100-2

کد LSLV0037H100-2 اطلاعات اصلی دستگاه را مشخص می کند. بخش LSLV نشان دهنده خانواده درایوهای فشار ضعیف LS، عدد 0037 بیانگر ظرفیت اسمی 3.7 کیلووات، H100 نام سری و عدد 2 نشان دهنده کلاس ورودی 200 تا 240 ولت است. در ساختار کدگذاری رسمی LS نیز ورودی2 به عنوان کلاس سه فاز 200 تا 240 ولت معرفی شده و کد کامل متداول این مدل LSLV0037H100-2CONN است. این مدل در حالت استاندارد سه فاز برای موتور 5 اسب بخار در نظر گرفته شده است. ظرفیت نامی خروجی آن 6.1 کیلوولت آمپر و جریان خروجی 16 آمپر است. خروجی اینورتر سه فاز 200 تا 240 ولت بوده و محدوده فرکانس خروجی تا 400 هرتز قابل تنظیم است. وزن مدل 0037 حدود 3.3 کیلوگرم اعلام شده است.

مشخصات توان، ظرفیت، جریان و ولتاژ این مدل در جدول رسمی H100 برای کلاس 200 ولت درج شده است.

استفاده از LSLV0037H100-2 با برق تک فاز

موضوعی که هنگام خرید این مدل باید جدی گرفته شود، تفاوت ظرفیت در حالت ورودی تک فاز است. LS ELECTRIC در راهنمای اختصاصی استفاده از H100 با برق تک فاز، مدل LSLV0037H100-2 را نیز فهرست کرده است. برای این شرایط، برق ورودی 200 تا 240 ولت تک فاز در نظر گرفته شده، اما ظرفیت قابل استفاده دستگاه 2 اسب بخار و جریان خروجی مجاز حدود 8.4 آمپر اعلام شده است. جریان ورودی در جدول LS برای این حالت 17.5 آمپر ذکر شده است. این یعنی نباید یک موتور سه فاز 3.7 کیلووات را به LSLV0037H100-2 متصل کرد و سپس دستگاه را با برق تک فاز تغذیه کرد، با این تصور که اینورتر همچنان تمام توان 5 اسب خود را تحویل می دهد. در حالت تک فاز، بخش ورودی و DC Bus تحت شرایط سنگین تری قرار می گیرند و اینورتر ال اس LS ظرفیت مجاز را کاهش داده است.

تفاوت عملکرد LSLV0037H100-2 با ورودی سه فاز و تک فاز

اگر در محل پروژه برق سه فاز 200 تا 240 ولت وجود داشته باشد، مدل 0037 می تواند در ریتینگ کامل خود یعنی 3.7 کیلووات یا 5 اسب بخار کار کند و تا 16 آمپر جریان نامی خروجی در اختیار موتور قرار دهد. در تغذیه تک فاز، شرایط متفاوت است. اینورتر LS برای همین مدل ظرفیت 2 اسب بخار و جریان خروجی حدود 8.4 آمپر را مشخص کرده است. بنابراین ظرفیت موتور متصل به دستگاه باید متناسب با این محدودیت انتخاب شود.
این تفاوت در یک پروژه واقعی تعیین کننده است. فرض کنید یک فن دارای موتور سه فاز 3.7 کیلووات 220 ولت و جریان کاری نزدیک 15 آمپر است. اگر LSLV0037H100-2 از شبکه سه فاز 220 ولت تغذیه شود، از نظر ظرفیت نامی امکان بررسی تطابق وجود دارد. اما اگر همان اینورتر به برق تک فاز وصل شود، دیگر نمی توان ظرفیت کامل 16 آمپر آن را مبنای انتخاب قرار داد.

کاربرد LSLV0037H100-2 در فن و پمپ

سری H100 برای بارهایی طراحی شده که گشتاور آنها با سرعت تغییر می کند؛ فن ها و پمپ های سانتریفیوژ نمونه شاخص این نوع بار هستند. در یک هواساز، می توان دور فن را متناسب با فشار کانال یا نیاز تهویه کاهش و افزایش داد. در پمپ نیز کنترل دور براساس فشار خروجی یا دبی، امکان حذف بخشی از کنترل مکانیکی با شیر را فراهم می کند. کنترل PID داخلی سری H100 در چنین کاربردی اهمیت دارد. درایو می تواند سیگنال یک ترانسمیتر فشار را دریافت کند، آن را با Set Point مقایسه کرده و فرکانس موتور را برای حفظ فشار تغییر دهد. در سیستم های تهویه نیز قابلیت Damper Control کاربرد دارد. اینورتر می تواند فرمان باز شدن دمپر را صادر کند و پس از دریافت فیدبک مناسب، موتور فن را راه اندازی کند. Fire Mode نیز برای برخی کاربردهای تهویه اضطراری در ساختار H100 پیش بینی شده است.

قابلیت کنترل چند پمپ
یکی از مزیت های H100 نسبت به یک درایو عمومی، قابلیتMulti Motor Control است. این ویژگی در بوسترپمپ هایی کاربرد دارد که چند پمپ به صورت موازی کار می کنند. یک موتور می تواند تحت کنترل دور اینورتر باشد و موتورهای کمکی متناسب با افزایش مصرف وارد مدار شوند. این قابلیت به ویژه زمانی مفید است که مصرف شبکه در طول شبانه روز ثابت نیست. در ساعات کم مصرف، یک پمپ با سرعت کاهش یافته فشار موردنیاز را تأمین می کند و با افزایش دبی مصرفی، سیستم پمپ های کمکی را وارد مدار می کند. اینورتر H100 امکاناتی مانند Aux Motor PID Compensation را نیز برای جبران افت فشار ناشی از تغییر تعداد موتورهای فعال در اختیار طراح سیستم قرار می دهد.

کنترل و ارتباط با BMS
برای پروژه های تأسیساتی، امکان ارتباط اینورتر با سیستم مدیریت ساختمان اهمیت زیادی دارد. اینورتر H100 دارای قابلیت RS-485 است و امکان استفاده از پروتکل های مرتبط با سیستم های کنترلی و HVAC را فراهم می کند. روی کی پد نیز حالت های HAND و AUTO برای کنترل محلی یا دریافت فرمان از سیستم خارجی قابل استفاده هستند. در حالت HAND، تکنسین می تواند هنگام سرویس یا تست فن و پمپ، فرمان را مستقیماً از کی پد اعمال کند. پس از اتمام تعمیرات، سیستم به حالت AUTO برمی گردد تا فرمان Run/Stop و سرعت از PLC،BMS یا سیگنال های خارجی دریافت شود.

نکات نصب اینورتر 3.7کیلووات LS H100

درجه حفاظت H100 در توان 3.7 کیلوواتIP20 است و سیستم خنک کاری آن از نوع اجباری است. دمای محیط مجاز در مشخصات محصول از منفی 10 تا مثبت 50 درجه سانتی گراد ذکر شده، اما LS از دمای بالاتر از 40 درجه، کاهش ظرفیت جریان را الزام می کند. در 50 درجه، ظرفیت مجاز به 75 درصد جریان نامی کاهش پیدا می کند. ارتفاع نصب نیز باید کنترل شود. مشخصات استاندارد تا ارتفاع 1000 متر از سطح دریا اعلام شده و بالاتر از آن، به ازای افزایش ارتفاع باید Derating اعمال شود. بنابراین نصب اینورتر داخل تابلوی کوچک و گرم یا در سایت های مرتفع بدون محاسبه کاهش ظرفیت می تواند باعث عملکرد نامطمئن یا تریپ های مکرر شود. برای مدل 3.7 کیلووات کلاس 200 ولت، کاتالوگ LS فیوز ورودی 20 آمپر را در جدول تجهیزات حفاظتی خود نشان می دهد. با این حال انتخاب نهایی فیوز، کابل و تجهیزات حفاظتی باید براساس نوع تغذیه، استاندارد تابلو و شرایط واقعی نصب انجام شود.

اشتباهات رایج هنگام خرید LSLV0037H100-2

رایج ترین اشتباه این است که خریدار عدد 3.7 کیلووات روی مدل را می بیند و تصور می کند این توان در ورودی تک فاز و سه فاز یکسان است. طبق راهنمای LS چنین نیست و استفاده تک فاز نیازمند کاهش ظرفیت است. اشتباه دوم، بی توجهی به ولتاژ موتور است. خروجی LSLV0037H100-2 در کلاس 200 تا 240 ولت قرار دارد. اگر موتور فقط برای 380 یا 400 ولت طراحی شده باشد، اتصال مستقیم آن به این نسخه انتخاب صحیحی نخواهد بود. اشتباه سوم، استفاده از H100 برای هر نوع ماشین 3.7 کیلووات است. این درایو اساساً برای پمپ، فن و HVAC طراحی شده است. در بارهای سنگین مانند بالابر، جرثقیل، اکسترودر یا میکسر با گشتاور راه اندازی زیاد، بهتر است مشخصات بار و سری مناسب درایو جداگانه بررسی شوند.

خرید اینورتر اینورتر سه فاز ال اس 3.7 کیلووات H100

اگر LSLV0037H100-2 با برق سه فاز 200 تا 240 ولت استفاده شود، یک درایو 3.7 کیلووات، 5 اسب بخار با جریان خروجی 16 آمپر در اختیار دارید. اما در زمان استفاده با برق تک فاز، باید ظرفیت کاهش یافته اعلام شده توسط LS را در نظر گرفت و نباید دستگاه را یک اینورتر تک فاز 3.7 کیلووات با ظرفیت کامل معرفی کرد.
برای انتخاب این مدل، بهتر است قبل از سفارش تصویر پلاک موتور، ولتاژ برق محل، جریان نامی موتور و نوع تجهیز مشخص شود. کارشناسان دلکو صنعت می توانند با بررسی این اطلاعات تعیین کنند که LSLV0037H100-2 در حالت سه فاز یا تک فاز برای پروژه مناسب است یا باید ظرفیت بالاتری انتخاب شود. این بررسی به خصوص در تغذیه تک فاز اهمیت دارد، چون نادیده گرفتن Derating می تواند باعث انتخاب اینورتر کوچک تر از نیاز واقعی موتور شود.
