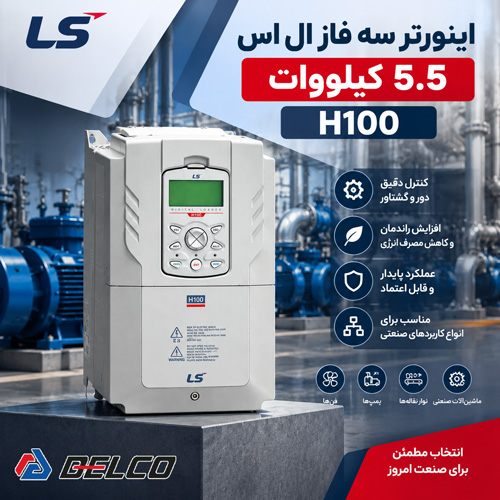

اینورتر سه فاز ال اس 5.5 کیلووات H100

در توان 5.5 کیلووات، انتخاب اینورتر اشتباه می تواند خیلی زود خودش را با خطای اضافه جریان، گرم شدن درایو یا نرسیدن موتور به شرایط کاری مطلوب نشان دهد. اینورتر LS H100 مدل LSLV0055H100 در کلاس های ولتاژی 200 و 400 ولت عرضه می شود، اما اگر قرار باشد نسخه 200 ولت با برق تک فاز کار کند، نمی توان ظرفیت کامل 5.5 کیلووات آن را مبنای انتخاب موتور قرار داد. اینورتر LS برای تغذیه تک فاز کاهش ظرفیت یا Derating در نظر گرفته است. سری H100 به طور تخصصی برای فن، پمپ، سیستم های HVAC و تأسیسات آب و فاضلاب طراحی شده است. کنترل PID، مدیریت چند موتور، Pump Clean، Soft Fill، کنترل دمپر و حالت های HAND/AUTO باعث شده این سری برای پروژه هایی که دور موتور باید متناسب با فشار، دبی یا نیاز سیستم تغییر کند، کاربردی تر از یک اینورتر عمومی باشد.

معرفی اینورتر LSLV0055H100

عدد 0055 در کد فنی LSLV0055H100 به توان نامی 5.5 کیلووات اشاره دارد. این توان تقریباً معادل 7.5 اسب بخار است. پسوند 2- کلاس ولتاژی سه فاز 200 تا 240 ولت و پسوند 4- کلاس سه فاز 380 تا 480 ولت را مشخص می کند. مدل های LSLV0055H100-2CONN و LSLV0055H100-4COFN از کدهای رسمی این خانواده هستند. در کد مدل 400 ولت، حرف F نیز به وجود فیلتر EMC داخلی اشاره دارد. از نظر ابعاد، مدل های 0055 در این خانواده بدنه نسبتاً جمع وجوری دارند. در نسخه استاندارد Open Type، ابعاد بدنه حدود 160×232×181 میلی متر و وزن آن حدود 3.3 کیلوگرم است. این موضوع در تابلوهایی که چند اینورتر کنار یکدیگر نصب می شوند، می تواند به کاهش فضای اشغال شده کمک کند.

طبق کاتالوگ رسمی H100، نسخه 200 ولت LSLV0055H100 دارای ظرفیت 8.4 کیلوولت آمپر و جریان خروجی 22 آمپر است. نسخه 400 ولت نیز ظرفیت 9.1 کیلوولت آمپر و جریان نامی 12 آمپر دارد. برای مدل های 5.5 کیلووات H100 در این محدوده، تحمل اضافه بار 120 درصد اعلام شده است.

اینورتر تک فاز LS H100 سری LSLV0055H100

اگر در محل پروژه فقط برق تک فاز 220 تا 240 ولت وجود داشته باشد، نسخه LSLV0055H100-2 قابل بررسی است؛ اما اینجا یک تفاوت مهم با مدل های سه فاز وجود دارد. اینورتر LS برای H100 در کاربردهای تک فاز توصیه کرده است که تقریباً 50 درصد Derating در نظر گرفته شود. برای LSLV0055H100-2 در تغذیه تک فاز، ظرفیت موتور 3 اسب بخار و جریان خروجی مجاز حدود 11 آمپر در جدول رسمی استفاده با برق تک فاز درج شده است. بنابراین عبارت «اینورتر تک فاز LS H100 توان 5.5 کیلووات» نباید به این معنی برداشت شود که می توان یک موتور سه فاز 5.5 کیلووات را با این درایو و برق تک فاز 220 ولت، با ظرفیت کامل راه اندازی کرد. سخت افزار اینورتر ال اس همان سایز 0055 است، اما در تغذیه تک فاز باید محدودیت جریان و ظرفیت تعیین شده از طرف سازنده رعایت شود. در عمل، برای استفاده از این مدل با شبکه تک فاز، ابتدا باید جریان پلاک موتور بررسی شود. اگر موتور حدود 3 اسب بخار است اما جریان نامی آن از 11 آمپر بیشتر باشد، صرف توان اسمی موتور برای تأیید انتخاب کافی نیست. دمای تابلو، طول کابل موتور و وضعیت بار نیز باید در محاسبات لحاظ شوند. نکته دیگر این است که خروجی اینورتر همچنان سه فاز است. یعنی عبارت تک فاز درباره برق ورودی دستگاه صحبت می کند، نه نوع موتور. موتور مورد استفاده باید سه فاز و از نظر ولتاژ با خروجی کلاس 200 ولت سازگار باشد.
برای نمونه، اگر یک موتور دارای پلاک 220/380 ولت باشد، معمولاً در محدوده 220 ولت باید طبق اطلاعات پلاک با سربندی مناسب استفاده شود. اتصال یک موتور صرفاً 380 یا 400 ولت به خروجی کلاس 200 ولت، بدون بررسی سیم پیچی، انتخاب مناسبی نیست.

اینورتر سه فاز LS H100 سری LSLV0055H100-2

اگر شبکه سه فاز 200 تا 240 ولت در دسترس باشد، نسخه LSLV0055H100-2 می تواند با ریتینگ کامل 5.5 کیلووات کار کند. در این شرایط جریان خروجی نامی دستگاه 22 آمپر و ظرفیت آن 8.4 kVA است. ورودی نامی مدل نیز 23.7 آمپر اعلام شده است. این نسخه بیشتر در شبکه هایی کاربرد دارد که سطح ولتاژ سه فاز آنها حدود 200، 220 یا 230 ولت است. در بازار ایران چنین شبکه ای به اندازه برق سه فاز 380 تا 400 ولت رایج نیست، اما در برخی ماشین آلات وارداتی یا خطوطی که ترانس اختصاصی دارند، استفاده از کلاس 200 ولت دیده می شود. برای یک پمپ یا فن 5.5 کیلووات، جریان پلاک موتور باید قبل از خرید با جریان 22 آمپر خروجی درایو مقایسه شود. انتخاب صرفاً براساس توان 7.5 اسب می تواند در موتورهایی با جریان نامی غیرمتعارف مشکل ایجاد کند.

اینورتر سه فاز LS H100 سری LSLV0055H100-4

در پروژه های صنعتی ایران، LSLV0055H100-4COFN معمولاً نسخه کاربردی تر این مدل محسوب می شود؛ زیرا برای شبکه سه فاز 380 تا 480 ولت طراحی شده است. توان نامی آن 5.5 کیلووات یا 7.5 اسب، ظرفیت خروجی 9.1 kVA و جریان نامی خروجی 12 آمپر است. جریان ورودی نامی نیز 12.2 آمپر اعلام شده است. این مدل برای موتورهای سه فاز 380 تا 400 ولت مورد استفاده در پمپ خانه، موتورخانه، هواساز و تجهیزات تهویه انتخاب منطقی تری است. در نسخه 400 ولت 5.5 کیلووات، فیلتر EMC داخلی به صورت استاندارد در نظر گرفته شده که برای کاهش تداخلات الکترومغناطیسی در تابلوهای کنترلی مزیت مهمی محسوب می شود. LS در کاتالوگ خود فیلتر EMC داخلی را برای مدل های 400 ولت 5.5 تا 30 کیلووات ذکر کرده است.

کاربرد LSLV0055H100 در سیستم پمپاژ

در یک پمپ سانتریفیوژ 5.5 کیلووات، روشن نگه داشتن موتور با سرعت ثابت و تنظیم دبی به وسیله شیر همیشه راهکار مناسبی نیست. با H100 می توان فشار یا دبی را از طریق سنسور دریافت و دور موتور را با PID داخلی متناسب با نیاز سیستم تنظیم کرد. فرض کنید پمپ یک مدار تأسیساتی در ساعات مختلف شبانه روز با مصرف متفاوتی روبه رو است. زمانی که مصرف کاهش می یابد، اینورتر فرکانس موتور را پایین می آورد. اگر نیاز سیستم از محدوده مشخصی کمتر شود، قابلیت های Sleep و Wake-up می توانند برای توقف و راه اندازی مجدد پمپ به کار گرفته شوند. در سیستم های چندپمپه، قابلیت Multi Motor Control اهمیت بیشتری پیدا می کند. اینورتر H100 می تواند یک موتور اصلی و تا پنج موتور کمکی را کنترل کند و با افزودن I/O توسعه یافته، امکان مدیریت تعداد بیشتری موتور کمکی فراهم می شود.

استفاده از LSLV0055H100 برای فن و هواساز

در هواسازها، اگزاست فن ها و فن های برج خنک کن، نیاز واقعی به جریان هوا دائماً ثابت نیست. استفاده از H100 اجازه می دهد دور فن به جای کار دائمی روی فرکانس نامی، براساس فشار کانال، دما یا فرمان BMS تغییر کند. کی پد تخصصی H100 دارای حالت های HAND و AUTO است. در حالت HAND، تکنسین تعمیرات می تواند موتور را مستقیماً از روی کی پد راه اندازی و کنترل کند. در حالت AUTO، فرمان می تواند از ترمینال ها یا سیستم کنترل مرکزی دریافت شود. سری H100 از پروتکل های مورد استفاده در HVAC مانند BACnet و Modbus-RTU نیز پشتیبانی می کند.

امکانات حفاظتی و کنترلی H100

سری H100 برای پمپ قابلیت هایی مانند Pump Clean، Soft Fill،Flow Compensation و Load Tuning دارد. Pump Clean برای شرایطی مفید است که تجمع مواد یا آلودگی روی پروانه باعث افت عملکرد شود. Soft Fill نیز در راه اندازی سیستم های پمپاژ می تواند تغییر ناگهانی فشار داخل خط را کاهش دهد. در خطوط لوله بلند،Flow Compensation برای جبران افت فشار هیدرولیکی قابل استفاده است. این قابلیت ها زمانی ارزش واقعی خود را نشان می دهند که درایو به درستی پارامتردهی شده باشد؛ نصب یک H100 بدون تنظیم PID، زمان های شتاب و کاهش سرعت یا اطلاعات موتور، بخش زیادی از قابلیت دستگاه را بلااستفاده می گذارد.

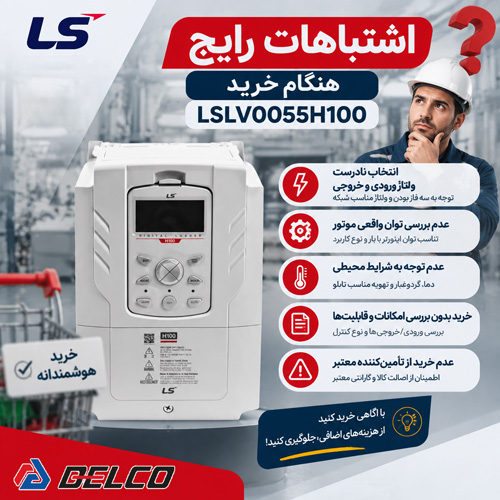

اشتباهات رایج هنگام خرید LSLV0055H100

اولین اشتباه، تصور یکسان بودن ظرفیت در ورودی تک فاز و سه فاز است. LSLV0055H100-2 با برق سه فاز دارای ریتینگ کامل 5.5 کیلووات است، اما در تغذیه تک فاز LS برای آن تقریباً 50 درصد کاهش ظرفیت در نظر گرفته و ریتینگ 3 اسب با جریان خروجی 11 آمپر را اعلام کرده است. اشتباه دوم، یکی دانستن مدل2- و 4- است. نسخه 2- خروجی سه فاز 200 تا 240 ولت دارد، در حالی که مدل4- در کلاس 380 تا 480 ولت کار می کند. خطای سوم، انتخاب H100 برای هر موتور 5.5 کیلووات است. این سری اساساً برای فن، پمپ و HVAC طراحی شده است؛ بنابراین برای جرثقیل، بالابر، میکسر سنگین یا تجهیزاتی با نیاز گشتاور بالا باید نوع بار و سری مناسب اینورتر جداگانه بررسی شود.

خرید درایو LSLV0055H100

اگر موتور شما 5.5 کیلووات سه فاز 380 تا 400 ولت است، مدل LSLV0055H100-4 با جریان خروجی 12 آمپر گزینه ای است که باید براساس جریان واقعی موتور بررسی شود. برای شبکه سه فاز 200 تا 240 ولت، مدل LSLV0055H100-2 با جریان خروجی 22 آمپر در دسترس است. اما در برق تک فاز 220 تا 240 ولت، ظرفیت کاهش یافته دستگاه باید مبنای انتخاب قرار گیرد. برای سفارش اینورتر LS H100 مدل LSLV0055H100 بهتر است تصویر پلاک الکتروموتور، نوع پمپ یا فن، ولتاژ برق محل و نحوه کنترل سیستم در اختیار کارشناسان دلکو صنعت قرار گیرد.
