اینورتر سه فاز ال اس 7.5 کیلووات H100

در توان 7.5 کیلووات، انتخاب اینورتر براساس عبارت «10 اسب» می تواند دردسرساز شود؛ به خصوص زمانی که برق محل تک فاز است. اینورتر LS H100 مدل LSLV0075H100 در حالت استاندارد برای موتور 7.5 کیلووات یا 10 اسب در کاربردهای فن، پمپ و HVAC عرضه می شود، اما ظرفیت کامل این دستگاه زمانی در دسترس است که تغذیه سه فاز متناسب با کلاس ولتاژی آن تأمین شود. در نسخه 200 ولت، امکان استفاده از برق تک فاز 240 ولت وجود دارد، ولی LS برای این شرایط Derating در نظر گرفته و نباید آن را یک «اینورتر تک فاز 7.5 کیلووات با خروجی کامل» تلقی کرد. سری H100 برای کار با بارهای متغیر مانند پمپ سانتریفیوژ، فن هواساز، اگزاست فن، فن برج خنک کن و تجهیزات تأسیساتی توسعه یافته است.

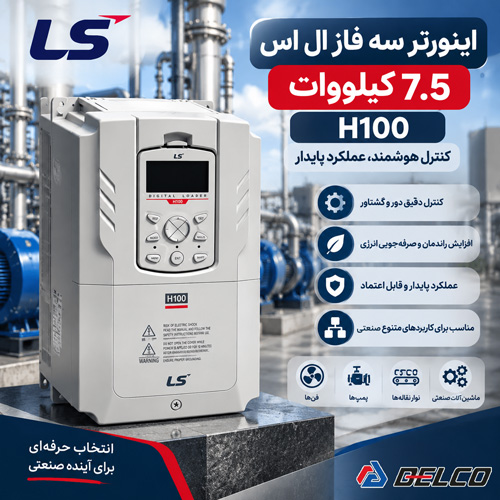

معرفی اینورتر LSLV0075H100

عدد 0075 در کد LSLV0075H100 نشان دهنده توان 7.5 کیلووات است. این توان تقریباً معادل 10 اسب بخار بوده و در هر دو کلاس 200 و 400 ولت H100 وجود دارد. پسوند 2- مربوط به کلاس ورودی سه فاز 200 تا 240 ولت و پسوند 4- مربوط به کلاس سه فاز 380 تا 480 ولت است. کدهای کامل متداول این دو نسخه اینورتر نیز LSLV0075H100-2CONN و LSLV0075H100-4COFN هستند. این تفاوت کد هنگام خرید اهمیت زیادی دارد. اگر موتور 7.5 کیلووات شما سه فاز 380 یا 400 ولت باشد، نسخه 4- باید بررسی شود. مدل 2- خروجی سه فاز در کلاس 200 تا 240 ولت دارد و برای موتوری که فقط امکان کار در 380 یا 400 ولت را دارد، جایگزین مستقیم مدل 400 ولت نیست.

مشخصات فنی اینورتر سه فاز ال اس 7.5 کیلووات H100

مشخصات فنی اینورتر سه فاز ال اس 7.5 کیلووات H100 شامل مجموعه ای از پارامترهای عملکردی، قابلیت های کنترلی و ویژگی های طراحی است که برای بررسی تناسب دستگاه با شرایط کاری مورد توجه قرار می گیرد. در جدول زیر مهم ترین مشخصات این مدل برای انتخاب دقیق تر و مقایسه فنی ارائه شده است:

در جدول رسمی H100، نسخه کلاس 200 ولت با ظرفیت 11.4 کیلوولت آمپر و جریان خروجی 30 آمپر معرفی شده است. نسخه کلاس 400 ولت ظرفیت 12.2 کیلوولت آمپر و جریان خروجی 16 آمپر دارد. جریان ورودی نامی نیز به ترتیب 32.7 و 17.5 آمپر اعلام شده است.

اینورتر LS H100 سه فاز 7.5 کیلووات LSLV0075H100-4

برای اغلب کارخانه ها و موتورخانه هایی که شبکه استاندارد سه فاز 380 تا 400 ولت دارند، LSLV0075H100-4COFN نسخه متناسب تری است. این مدل توان نامی 7.5 کیلووات، جریان خروجی 16 آمپر و ظرفیت 12.2 kVA دارد. ولتاژ خروجی آن نیز در محدوده سه فاز 380 تا 480 ولت و متناسب با برق ورودی قرار می گیرد. در یک پمپ سانتریفیوژ 7.5 کیلووات، بهتر است قبل از سفارش، جریان درج شده روی پلاک موتور با جریان 16 آمپر درایو مقایسه شود. توان موتور به تنهایی معیار کاملی برای انتخاب نیست؛ راندمان، ضریب توان و طراحی موتور می توانند باعث شوند جریان دو موتور 7.5 کیلووات دقیقاً یکسان نباشد.
برای مثال، در یک هواساز صنعتی که فن توسط موتور 7.5 کیلووات سه فاز 400 ولت راه اندازی می شود، این مدل از اینورتر ال اس می تواند سرعت فن را براساس فشار کانال، دبی هوا یا فرمان BMS تغییر دهد. در چنین سیستمی موتور مجبور نیست در تمام ساعات کاری با دور کامل کار کند و کنترل حجم هوا به جای اتکا صرف به دمپر، از طریق تنظیم سرعت فن انجام می شود.

اینورتر LSLV0075H100-2 سه فاز 220 ولت

نسخه LSLV0075H100-2CONN نیز در حالت تغذیه سه فاز، یک اینورتر کامل 7.5 کیلووات یا 10 اسب است. ولتاژ ورودی آن 200 تا 240 ولت، ظرفیت خروجی 11.4 kVA و جریان خروجی نامی 30 آمپر است. جریان ورودی این نسخه 32.7 آمپر اعلام شده است. این مدل زمانی کاربرد دارد که شبکه سه فاز پروژه در محدوده 200 تا 240 ولت باشد یا موتور سه فاز با همین سطح ولتاژ کار کند. در برخی ماشین آلات وارداتی یا مجموعه هایی که ترانس اختصاصی دارند، شبکه سه فاز 220 ولت دیده می شود؛ اما برای موتورهای متداول سه فاز 380 یا 400 ولت باید نسخه 400 ولت H100 بررسی شود.

آیا LSLV0075H100 با برق تک فاز کار می کند؟

این بخش هنگام خرید باید با دقت بیشتری خوانده شود. شرکت LS ELECTRIC برای سری H100 امکان استفاده از برخی مدل های سه فاز با ورودی تک فاز را تعریف کرده، اما سازنده صراحتاً به کاهش ظرفیت اشاره می کند. راهنمای LS که در سال 2025 برای کاربرد تک فاز H100 منتشر شده، می گوید برای این نوع استفاده تقریباً 50 درصد Derating باید در نظر گرفته شود و ریتینگ دقیق هر فریم باید طبق جدول همان راهنما انتخاب شود. برای کد فنی LSLV0075H100-2 در جدول تک فاز LS، ورودی 200 تا 240 ولت، تغذیه یک فاز، جریان ورودی 32.7 آمپر و محدودیت جریان خروجی 16 آمپر درج شده است. همین جدول برای مدل اصلی H100 سایز 0075، ریتینگ موتور تک فاز ورودی را3 اسب بخار اعلام می کند. بنابراین معرفی این مدل به عنوان «اینورتر تک فاز 7.5 کیلووات با ظرفیت کامل» از نظر فنی دقیق نیست. این نکته تفاوت زیادی در انتخاب ایجاد می کند. اگر یک موتور واقعی 7.5 کیلووات سه فاز 220 ولت دارید، نباید LSLV0075H100-2 را با برق تک فاز تغذیه کنید و انتظار داشته باشید همان ظرفیت 30 آمپری حالت سه فاز را تحویل دهد. در این شرایط یا باید سایز بالاتری براساس جدول Derating انتخاب شود یا زیرساخت برق پروژه تغییر کند.

تک فاز بودن به معنی خروجی تک فاز نیست؛
در اصطلاح بازار، ممکن است این محصول با عنوان اینورتر LS H100 تک فاز معرفی شود، اما این عبارت به برق ورودی اشاره دارد. موتور متصل به درایو همچنان باید سه فاز باشد. سری H100 ولتاژ DC لینک را از برق ورودی ایجاد می کند و سپس خروجی سه فاز با فرکانس قابل تنظیم برای موتور فراهم می سازد. بنابراین این دستگاه برای کنترل یک موتور تک فاز خازنی معمولی طراحی نشده است. هنگام سفارش باید علاوه بر نوع برق ورودی، نوع موتور نیز مشخص شود.

کاربرد LSLV0075H100 در سیستم پمپاژ

یکی از کاربردهای مناسب این مدل، پمپ هایی هستند که باید فشار خط را در مقدار مشخص نگه دارند. کنترل PID داخلی H100 می تواند فیدبک یک ترانسمیتر فشار را دریافت کرده و سرعت موتور را براساس اختلاف فشار واقعی و Set Point تغییر دهد. امکانات Soft Fill، Flow Compensation،Pump Clean و PID Sleep نیز در ساختار H100 برای کاربردهای پمپاژ در نظر گرفته شده اند. برای نمونه در یک مدار گردش آب، اگر مصرف کاهش پیدا کند، اینورتر می تواند دور پمپ را کم کند. وقتی تقاضا به حد بسیار پایینی برسد، عملکرد Sleep امکان توقف موتور را فراهم می کند و پس از افت فشار تا محدوده تعیین شده، پمپ دوباره وارد مدار می شود. نتیجه عملی، کاهش کارکرد بی دلیل موتور و کنترل نرم تر فشار است.

کنترل چند پمپ با LS H100

در بوستر پمپ ها همیشه یک موتور به تنهایی پاسخگوی کل محدوده مصرف نیست. H100 قابلیتMultiple Motor Control یا MMC دارد و برای مدیریت موتور اصلی و موتورهای کمکی در سیستم های چند پمپه طراحی شده است. امکاناتی مانند Auto Change، Standby Motor و Aux Motor PID Compensation نیز در ساختار کنترلی این سری وجود دارند. این قابلیت به طراح اجازه می دهد با افزایش مصرف، پمپ های کمکی را مرحله به مرحله وارد مدار کند و در ساعات کم مصرف فقط تعداد موردنیاز پمپ ها فعال باشند. البته طراحی تابلو قدرت، کنتاکتورها، اینترلاک ها و پارامترهای MMC باید متناسب با آرایش واقعی پمپخانه انجام شود.

ارتباط H100 با BMS و اتوماسیون

برای سیستم های تهویه، فقط کنترل دور کافی نیست. درایو باید بتواند فرمان بگیرد و اطلاعات کاری را به سیستم مدیریت ساختمان منتقل کند. H100 دارای ارتباط RS-485 و پشتیبانی داخلی از BACnet، Modbus-RTU و Metasys N2 است و LS برای این سری گزینه های ارتباطی دیگری نیز ارائه می کند. حالت های HAND و AUTO نیز برای تعمیرات و بهره برداری مفید هستند. تکنسین می تواند هنگام سرویس فن یا پمپ، کنترل را به حالت HAND برده و تجهیز را از روی کی پد تست کند؛ سپس سیستم در حالت AUTO دوباره فرمان خود را از تجهیزات کنترلی خارجی دریافت می کند.

شرایط نصب و Derating محیطی

دمای داخل تابلو در انتخاب H100 نباید نادیده گرفته شود. اینورتر LS محدوده دمای محیط این سری را تا 50 درجه سانتی گراد اعلام کرده، اما در دماهای بالاتر از 40 درجه، کاهش ظرفیت جریان اعمال می شود. سازنده برای هر درجه افزایش بالاتر از 40 درجه، 2.5 درصد Derating جریان ذکر کرده است. ارتفاع محل نصب هم مؤثر است. مشخصات استاندارد تا ارتفاع 1000 متر از سطح دریا ارائه شده و بالاتر از آن کاهش ظرفیت ولتاژ و جریان خروجی به میزان یک درصد به ازای هر 100 متر افزایش ارتفاع ذکر شده است. بنابراین در کارخانه های مرتفع یا تابلوهای گرم، انتخاب سایز دقیقاً لب مرز جریان موتور توصیه نمی شود.

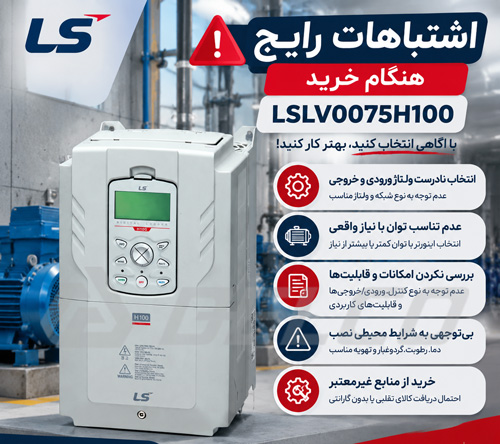

اشتباهات رایج هنگام خرید LSLV0075H100

اولین اشتباه، یکی دانستن LSLV0075H100-2 و LSLV0075H100-4 است. هر دو 7.5 کیلووات هستند، اما اولی در کلاس 200 تا 240 ولت و دومی در کلاس 380 تا 480 ولت قرار دارد. اشتباه دوم، تصور ظرفیت کامل 7.5 کیلووات در برق تک فاز است. مدل 0075 کلاس 200 ولت می تواند در شرایط تعریف شده با برق تک فاز کار کند، اما باید ریتینگ تک فاز رسمی LS و محدودیت جریان رعایت شود. اشتباه سوم، استفاده از H100 برای هر موتور 10 اسب است. این سری با تمرکز بر فن، پمپ و HVAC توسعه یافته است. برای جرثقیل، بالابر، اکسترودر، میکسر سنگین یا تجهیزی که به گشتاور راه اندازی و کنترل دینامیکی بالاتری نیاز دارد، باید نوع بار و سری اینورتر جداگانه بررسی شود.

خرید اینورتر سه فاز ال اس 7.5 کیلووات H100

برای خرید اینورتر LS H100 مدل LSLV0075H100 بهتر است تصویر پلاک موتور، ولتاژ شبکه، جریان نامی موتور و نوع تجهیز برای کارشناسان دلکو صنعت ارسال شود. با بررسی این اطلاعات می توان مشخص کرد نسخه 2- یا 4- برای پروژه مناسب است و اگر برق ورودی تک فاز باشد، چه سایزی از H100 باید با درنظرگرفتن کاهش ظرفیت انتخاب شود.
