اینورتر سه فاز ال اس 15 کیلووات H100

در سیستم هایی که از موتورهای 15 کیلووات استفاده می شود، انتخاب اینورتر مناسب فقط با توجه به توان موتور انجام نمی شود. جریان نامی الکتروموتور، ولتاژ شبکه، نوع بار و شرایط کاری تجهیز، نقش مهمی در انتخاب صحیح درایو دارند. اینورتر LS H100 مدل LSLV0150H100 یکی از مدل های قدرتمند سری H100 شرکت LS ELECTRIC است که برای کنترل موتورهای مورد استفاده در فن ها، پمپ ها، سیستم های تهویه مطبوع و تجهیزات تأسیساتی طراحی شده است. این مدل در دو کلاس ولتاژی 200 ولت و 400 ولت عرضه می شود. نسخه LSLV0150H100-2 برای شبکه های 200 تا 240 ولت و نسخه LSLV0150H100-4 برای شبکه های 380 تا 480 ولت طراحی شده است. هر دو مدل در حالت ورودی سه فاز قابلیت راه اندازی موتور 15 کیلووات یا حدود 20 اسب بخار را دارند، اما در صورت استفاده از برق تک فاز، ظرفیت خروجی باید براساس جدول Derating سازنده بررسی شود. سری H100 برخلاف یک اینورتر عمومی، به طور اختصاصی برای کاربردهای فن و پمپ توسعه پیدا کرده است. امکاناتی مانند کنترل PID، کنترل چند پمپ، تشخیص کم باری، عملکرد Sleep/Wake-up،Pump Clean و قابلیت ارتباط با سیستم های مدیریت ساختمان، این سری را برای پروژه های HVAC، موتورخانه ها، بوسترپمپ ها و صنایع آب و فاضلاب مناسب کرده است.

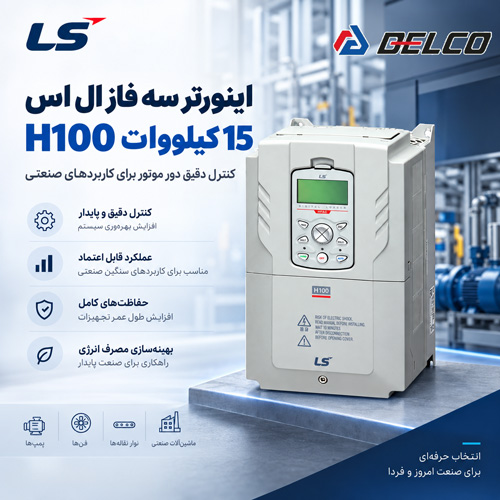

معرفی اینورتر سه فاز ال اس 15 کیلووات H100

مدل LSLV0150H100 دارای توان نامی 15 کیلووات بوده و معادل یک موتور 20 اسب بخار محسوب می شود. در ساختار نام گذاری LS، عدد 0150 نشان دهنده توان 15 کیلووات، H100 نشان دهنده سری درایو و عدد بعد از H100 مشخص کننده کلاس ولتاژی است.
مدل های رایج این خانواده عبارت اند از:

• LSLV0150H100-2CONN: کلاس ولتاژ 200 تا 240 ولت
• LSLV0150H100-4COFN: کلاس ولتاژ 380 تا 480 ولت

تفاوت این دو مدل فقط در ولتاژ ورودی نیست؛ جریان خروجی، ظرفیت نامی و شرایط استفاده آنها نیز متفاوت است. به همین دلیل هنگام خرید اینورتر نباید تنها توان 15 کیلووات را بررسی کرد. اینورتر H100 مدل 0150 برای کنترل دور موتورهای القایی سه فاز طراحی شده و خروجی آن سه فاز است. بنابراین حتی در شرایطی که از برق تک فاز برای تغذیه درایو استفاده شود، موتور متصل به آن باید سه فاز و از نظر ولتاژ با خروجی اینورتر هماهنگ باشد.

بر اساس اطلاعات فنی سری H100، مدل 15 کیلووات کلاس 200 ولت دارای جریان خروجی 56 آمپر و مدل کلاس 400 ولت دارای جریان خروجی 30 آمپر است. اختلاف جریان این دو مدل به دلیل تفاوت سطح ولتاژ کاری آنهاست.

اینورتر 15 کیلووات LSLV0150H100 سه فاز

در پروژه هایی که برق سه فاز صنعتی در دسترس است، نسخه سه فاز LSLV0150H100 انتخاب استاندارد محسوب می شود. برای مثال در یک موتورخانه که یک پمپ 15 کیلووات برای گردش آب چیلر یا سیستم گرمایش استفاده می شود، نسخه متناسب با ولتاژ موتور انتخاب شده و اینورتر وظیفه تنظیم سرعت موتور را برعهده می گیرد. مدل LSLV0150H100-4 برای شبکه های 380 تا 480 ولت کاربرد بیشتری دارد و در صنایع ایران نیز به دلیل رایج بودن برق سه فاز 380 ولت، گزینه متداول تری است. این مدل جریان خروجی 30 آمپر دارد و باید با جریان درج شده روی پلاک موتور مقایسه شود. برای مثال ممکن است دو موتور 15 کیلووات از دو برند مختلف، جریان نامی متفاوتی داشته باشند. اگر موتور دارای جریان بالاتر از توان خروجی اینورتر باشد، حتی با برابر بودن توان اسمی، انتخاب صحیحی انجام نشده است. در سیستم های فن نیز همین موضوع اهمیت دارد. یک فن 15 کیلووات ممکن است در شرایط کاری متفاوتی نسبت به یک پمپ 15 کیلووات کار کند. بنابراین علاوه بر توان، باید منحنی بار و شرایط راه اندازی بررسی شود.

اینورتر 15 کیلووات LSLV0150H100 تک فاز

یکی از سوالات رایج هنگام خرید این مدل، امکان استفاده از آن با برق تک فاز است. در کلاس 200 ولت H100 امکان تغذیه تک فاز 240 ولت برای برخی مدل ها در نظر گرفته شده است، اما این موضوع به معنی عملکرد کامل در توان 15 کیلووات نیست. هنگام استفاده از برق تک فاز، جریان ورودی افزایش پیدا می کند و بخش ورودی اینورتر ال اس تحت فشار بیشتری قرار می گیرد. به همین دلیل LS برای این شرایط کاهش ظرفیت خروجی یا Derating را توصیه کرده است. در مدل LSLV0150H100-2، استفاده تک فاز باید طبق جدول اختصاصی سازنده انجام شود. در این حالت ظرفیت قابل استفاده موتور کمتر از حالت سه فاز خواهد بود. بنابراین اگر هدف راه اندازی یک موتور واقعی 15 کیلووات با برق تک فاز 220 ولت است، نباید همین مدل را بدون بررسی ظرفیت تک فاز انتخاب کرد. در بسیاری از پروژه ها، راهکار بهتر استفاده از یک اینورتر با سایز بالاتر یا تأمین برق سه فاز است. انتخاب اشتباه در این بخش می تواند باعث افزایش دمای درایو، خطای Over Current و کاهش عمر تجهیزات شود.

کاربرد LSLV0150H100 در صنعت

اینورتر LS H100 مدل 15 کیلووات در کاربردهای زیر استفاده می شود:

• پمپ های صنعتی و تأسیساتی

در سیستم های آبرسانی، بوسترپمپ ها، پمپ های سیرکولاسیون و تجهیزات تصفیه آب، کنترل فشار و دبی اهمیت زیادی دارد. اینورتر H100 با استفاده از کنترل PID می تواند سرعت موتور را براساس فشار واقعی سیستم تغییر دهد. برای نمونه در یک ساختمان یا کارخانه، زمانی که مصرف آب کاهش پیدا می کند، پمپ مجبور نیست با سرعت کامل کار کند. کاهش دور موتور باعث کاهش مصرف انرژی و استهلاک مکانیکی می شود.

• فن های صنعتی و سیستم HVAC

در هواسازها، فن های مکنده، اگزاست فن ها و برج های خنک کن، نیاز به جریان هوا همیشه ثابت نیست. با استفاده از H100 می توان سرعت فن را براساس فشار کانال یا دمای محیط تنظیم کرد. این قابلیت باعث می شود موتور کمتر در حالت بار کامل کار کند و کنترل فرآیند دقیق تر شود.

• بوسترپمپ های چندموتوره

یکی از قابلیت های مهم سری H100، کنترل چند موتور است. در سیستم های بوسترپمپ، یک پمپ می تواند توسط اینورتر کنترل شود و پمپ های کمکی در زمان افزایش مصرف وارد مدار شوند. این روش باعث می شود سیستم با راندمان بالاتری کار کند و تعداد دفعات روشن و خاموش شدن موتورها کاهش پیدا کند.

قابلیت کنترلی مهم H100

اینورتر LS در سری H100 امکاناتی را قرار داده که مخصوص کاربردهای پمپ و فن هستند. برخی از این قابلیت ها عبارت اند از:

• کنترل PID داخلی برای فشار و دبی
• عملکرد Sleep و Wake-up
• قابلیت Pump Clean برای کاهش مشکلات ناشی از گرفتگی پمپ
• ویژگی Soft Fill برای جلوگیری از شوک فشار
• کنترل چند موتور
• ارتباط Modbus و BACnet برای BMS
• حالت HAND و AUTO برای تعمیرات و بهره برداری

وجود این امکانات باعث می شود H100 برای پروژه هایی که نیاز به کنترل هوشمند موتور دارند، انتخاب مناسب تری نسبت به اینورترهای عمومی باشد.

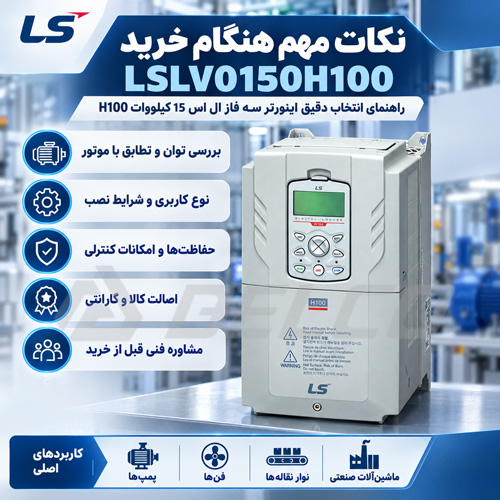

نکات مهم هنگام خرید LSLV0150H100

یکی از اشتباهات رایج، انتخاب اینورتر فقط براساس توان موتور است. برای خرید صحیح باید موارد زیر بررسی شود:

• ولتاژ شبکه برق
• ولتاژ درج شده روی پلاک موتور
• جریان نامی موتور
• نوع بار (پمپ، فن یا ماشین صنعتی)
• شرایط دمایی تابلو
• طول کابل موتور
• نیاز به ارتباط با PLC یا BMS

اشتباه دیگر، تصور یکسان بودن مدل های -2 و -4 است. این دو مدل از نظر ولتاژ کاری متفاوت هستند و جایگزینی آنها بدون بررسی موتور می تواند باعث عملکرد نامناسب شود. همچنین H100 برای بارهای فن و پمپ طراحی شده است. اگر کاربرد موردنظر شامل جرثقیل، بالابر، اکسترودر یا ماشین آلات با گشتاور راه اندازی بالا باشد، باید سری مناسب دیگری از اینورتر بررسی شود.

خرید اینورتر LS H100 مدل LSLV0150H100 از دلکو صنعت

اینورتر LS H100 مدل LSLV0150H100 یک انتخاب تخصصی برای کنترل موتورهای 15 کیلووات در سیستم های پمپاژ، تهویه و HVAC است. نسخه سه فاز 380 ولت این مدل برای بسیاری از پروژه های صنعتی کاربرد دارد و نسخه 200 ولت نیز برای شبکه های خاص مورد استفاده قرار می گیرد. در صورت استفاده از برق تک فاز، ظرفیت واقعی دستگاه باید براساس جدول Derating بررسی شود و نباید توان نامی 15 کیلووات حالت سه فاز مبنای انتخاب قرار گیرد. برای انتخاب دقیق مدل مناسب، کارشناسان دلکو صنعت می توانند با بررسی پلاک موتور، نوع کاربرد، ولتاژ برق و شرایط کاری، مناسب ترین نسخه LSLV0150H100 را پیشنهاد دهند تا از مشکلاتی مانند انتخاب اشتباه توان، خطای اضافه جریان و کاهش عمر درایو جلوگیری شود.
