اینورتر سه فاز ال اس 18.5 کیلووات H100

در انتخاب اینورتر برای موتورهای توان متوسط، موضوع فقط افزایش یا کاهش سرعت موتور نیست. در پروژه های صنعتی، یک انتخاب اشتباه می تواند باعث ایجاد خطای اضافه جریان، افزایش دمای درایو، کاهش راندمان سیستم یا حتی توقف خط تولید شود. اینورتر LS H100 مدل LSLV0185H100 یکی از مدل های پرکاربرد سری H100 شرکت LS ELECTRIC است که برای کنترل موتورهای 18.5 کیلووات یا 25 اسب بخار در کاربردهایی مانند پمپ، فن، سیستم های تهویه و تجهیزات تأسیساتی طراحی شده است.
سری H100 برخلاف بسیاری از درایوهای عمومی، با تمرکز روی بارهایVariable Torque مانند فن و پمپ توسعه یافته است. این سری دارای امکاناتی مانند کنترل PID داخلی، مدیریت چند پمپ، عملکرد Sleep/Wake-up، Pump Clean، کنترل دمپر، ارتباط با BMS و قابلیت تنظیم هوشمند فرآیند است. به همین دلیل در موتورخانه ها، سیستم های آبرسانی صنعتی، هواسازها و تجهیزات HVAC کاربرد گسترده ای دارد. مدل LSLV0185H100 در دو کلاس ولتاژی تولید می شود. نسخه LSLV0185H100-2 برای شبکه های 200 تا 240 ولت و نسخه LSLV0185H100-4 برای شبکه های 380 تا 480 ولت طراحی شده است. تفاوت این دو مدل فقط در ولتاژ ورودی نیست؛ جریان خروجی و شرایط استفاده آنها نیز متفاوت است. در صورت استفاده از برق تک فاز، باید محدودیت توان خروجی و Derating سازنده در نظر گرفته شود.

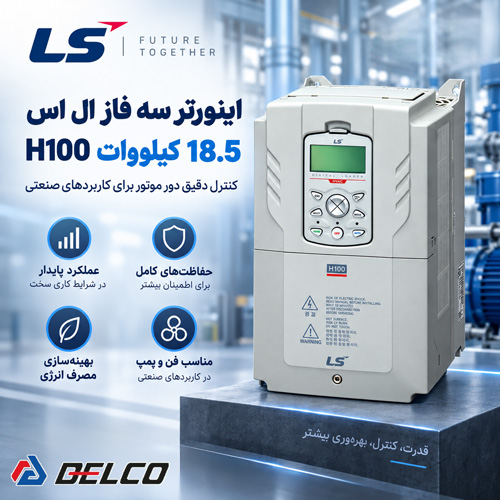

معرفی اینورتر سه فاز ال اس 18.5 کیلووات H100

کد LSLV0185H100 اطلاعات اصلی اینورتر را مشخص می کند. بخش LSLV مربوط به خانواده درایوهای فشار ضعیف LS، عدد 0185 نشان دهنده توان 18.5 کیلووات، H100 نشان دهنده سری تخصصی و عدد بعد از آن کلاس ولتاژی دستگاه را مشخص می کند. مدل های اصلی این خانواده عبارت اند از:

• سریLSLV0185H100-2CONN: ورودی سه فاز 200 تا 240 ولت
• سریLSLV0185H100-4COFN : ورودی سه فاز 380 تا 480 ولت

توان 18.5 کیلووات معادل حدود 25 اسب بخار است و برای موتورهایی با این رنج توان استفاده می شود. با این حال هنگام خرید نباید فقط توان موتور را بررسی کرد. جریان نامی موتور، شرایط کاری، نوع بار و ولتاژ پلاک موتور نقش تعیین کننده دارند. برای مثال، یک پمپ 18.5 کیلووات که به صورت دائم در فشار ثابت کار می کند، شرایط متفاوتی نسبت به یک فن صنعتی با تغییرات بار زیاد دارد. انتخاب صحیح اینورتر باید براساس رفتار واقعی تجهیز انجام شود.

در نسخه 200 ولت، جریان خروجی بالاتر است زیرا ولتاژ پایین تر باعث افزایش جریان موردنیاز برای انتقال همان توان می شود. مدل 400 ولت با جریان پایین تر کار می کند و برای شبکه های صنعتی استاندارد سه فاز 380 تا 400 ولت انتخاب رایج تری است.

اینورتر سه فاز 15 کیلووات LSLV0185H100-4

در بسیاری از پروژه های صنعتی، نسخه LSLV0185H100-4COFN کاربرد بیشتری دارد؛ زیرا اکثر موتورهای صنعتی در ایران با برق سه فاز 380 یا 400 ولت کار می کنند. این مدل از اینورتر ال اس برای موتور 18.5 کیلووات طراحی شده و جریان خروجی حدود 37 آمپر دارد. قبل از خرید باید جریان درج شده روی پلاک موتور با این مقدار مقایسه شود. استفاده از یک اینورتر با جریان کمتر از نیاز موتور، حتی اگر توان اسمی یکسان باشد، می تواند باعث تریپ های مکرر شود. در یک سیستم پمپاژ صنعتی، برای مثال پمپ آب خنک کن یا پمپ گردش سیال، H100 می تواند سرعت موتور را براساس فشار خط تنظیم کند. زمانی که مصرف کاهش پیدا می کند، دور موتور پایین می آید و زمانی که فشار افت می کند، سرعت افزایش پیدا می کند. در فن های صنعتی نیز همین عملکرد باعث کنترل بهتر دبی هوا می شود. در سیستم های تهویه بزرگ، کاهش دور فن حتی به میزان محدود می تواند کاهش قابل توجهی در مصرف انرژی ایجاد کند.

اینورتر سه فاز 15 کیلووات LSLV0185H100-2

نسخه LSLV0185H100-2CONN برای شبکه های سه فاز 200 تا 240 ولت طراحی شده است. این مدل در شرایط استاندارد سه فاز می تواند موتور 18.5 کیلووات را کنترل کند. این نسخه بیشتر در ماشین آلات خاص، خطوط تولید وارداتی یا پروژه هایی که شبکه سه فاز 220 ولت دارند استفاده می شود. در چنین شرایطی، انتخاب مدل 200 ولت نسبت به استفاده از مدل 400 ولت اهمیت دارد، زیرا خروجی اینورتر باید با ولتاژ کاری موتور هماهنگ باشد. یکی از اشتباهات رایج، انتخاب مدل براساس توان یکسان و بی توجهی به سطح ولتاژ است. موتور سه فاز 380 ولت را نمی توان صرفاً به دلیل برابر بودن توان، به خروجی 220 ولت متصل کرد.

استفاده از LSLV0185H100 با برق تک فاز

یکی از سوالات متداول درباره این مدل، امکان استفاده با برق تک فاز است. سری H100 در برخی کلاس های ولتاژی امکان تغذیه تک فاز را دارد، اما این موضوع به معنی حفظ توان کامل دستگاه نیست. در ورودی تک فاز، جریان ورودی افزایش پیدا می کند و بخش یکسوساز و باس DC تحت فشار بیشتری قرار می گیرند. به همین دلیل LS برای استفاده تک فاز، کاهش ظرفیت خروجی را توصیه می کند. در مدل های H100 با توان بالا مانند LSLV0185H100، استفاده از برق تک فاز 220 ولت برای راه اندازی موتور 18.5 کیلووات معمولاً انتخاب مناسبی نیست. اگر پروژه فقط برق تک فاز در اختیار دارد، باید براساس جدول Derating سازنده سایز درایو بزرگ تر انتخاب شود. همچنین باید توجه داشت که خروجی اینورتر همچنان سه فاز است. یعنی حتی در صورت تغذیه ورودی تک فاز، موتور متصل شده باید سه فاز باشد.

کاربرد اینورتر LSLV0185H100

کنترل پمپ های صنعتی
یکی از اصلی ترین کاربردهای این مدل، کنترل پمپ های 18.5 کیلووات است. کنترل PID داخلی H100 امکان تنظیم سرعت پمپ براساس فشار واقعی سیستم را فراهم می کند. در یک بوسترپمپ صنعتی، زمانی که مصرف کاهش پیدا می کند، سرعت موتور کاهش می یابد و با افزایش مصرف، دور موتور بالا می رود. این روش باعث کاهش استهلاک تجهیزات مکانیکی و مصرف انرژی می شود. قابلیت هایی مانند Sleep/Wake-up و Pump Clean نیز برای کاربردهای پمپاژ در نظر گرفته شده اند.

سیستم های تهویه و فن های صنعتی
فن های بزرگ هواساز، اگزاست فن ها و فن های برج خنک کن معمولاً در تمام ساعات با ظرفیت کامل نیاز ندارند. اینورتر H100 با کنترل دور موتور، ظرفیت هوادهی را براساس نیاز واقعی تنظیم می کند. این عملکرد باعث می شود علاوه بر کنترل بهتر فرآیند، فشار مکانیکی روی فن و موتور کاهش پیدا کند.

بوسترپمپ های چندموتوره
درایو H100 قابلیت Multi Motor Control دارد و می تواند در سیستم های چندپمپه استفاده شود. یک موتور اصلی توسط درایو کنترل شده و موتورهای کمکی براساس افزایش مصرف وارد مدار می شوند. 0این روش در ساختمان های بزرگ، کارخانه ها و سیستم های آبرسانی صنعتی کاربرد زیادی دارد.

قابلیت ارتباطی و کنترلی H100

سری H100 برای اتصال به سیستم های اتوماسیون طراحی شده است. این درایو از ارتباط RS-485 و پروتکل هایی مانند Modbus-RTU و BACnet پشتیبانی می کند. در سیستم های BMS، اپراتور می تواند اطلاعاتی مانند فرکانس خروجی، وضعیت کارکرد، خطاها و فرمان های کنترلی را از طریق شبکه دریافت کند. حالت HAND و AUTO نیز امکان کنترل محلی هنگام تعمیرات و کنترل اتوماتیک در شرایط بهره برداری را فراهم می کند.

نکات مهم هنگام خرید LSLV0185H100

هنگام خرید این مدل باید موارد زیر بررسی شود:

• ولتاژ شبکه ورودی
• ولتاژ موتور
• جریان نامی موتور
• نوع بار
• شرایط محیطی نصب
• نیاز به ارتباط با PLC یا BMS

اشتباه رایج این است که خریدار فقط توان 18.5 کیلووات را ملاک قرار دهد. ممکن است یک موتور 18.5 کیلووات به دلیل شرایط کاری، جریان بالاتری نیاز داشته باشد. همچنین نباید LSLV0185H100 را برای هر کاربردی استفاده کرد. این سری برای پمپ و فن بهینه شده است و برای کاربردهایی مانند جرثقیل، بالابر یا ماشین آلات با گشتاور راه اندازی بالا باید سری مناسب دیگری بررسی شود.

خرید اینورتر LSLV0185H100 از دلکو صنعت

اینورتر LS H100 مدل LSLV0185H100 گزینه ای مناسب برای کنترل موتورهای 18.5 کیلووات در سیستم های پمپاژ، تهویه و HVAC است. نسخه 200 ولت برای شبکه های خاص سه فاز 220 ولت و نسخه 400 ولت برای برق سه فاز صنعتی 380 تا 480 ولت استفاده می شود. در صورت وجود برق تک فاز، انتخاب باید براساس محدودیت جریان و Derating سازنده انجام شود و نمی توان توان کامل 18.5 کیلووات را از یک ورودی تک فاز انتظار داشت.
برای انتخاب دقیق مدل مناسب، کارشناسان دلکو صنعت می توانند با بررسی پلاک موتور، نوع کاربرد، ولتاژ برق و شرایط نصب، مناسب ترین نسخه LSLV0185H100 را پیشنهاد دهند تا درایو از نظر توان، جریان و شرایط کاری کاملاً با پروژه هماهنگ باشد.
