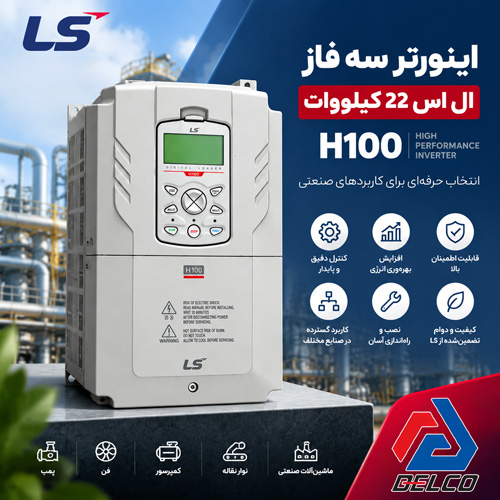

اینورتر سه فاز ال اس 22 کیلووات H100

وقتی یک فن یا پمپ 22 کیلووات قرار است با تغییر دور کار کند، موضوع فقط روشن و خاموش کردن موتور نیست. در بسیاری از پروژه ها، فشار خط، دبی، حجم هوادهی یا بار واقعی تجهیز در طول شبانه روز ثابت نمی ماند. اگر موتور همیشه با فرکانس کامل کار کند، بخشی از انرژی مصرفی عملاً صرف تولید ظرفیت اضافه می شود. اینجاست که LSLV0220H100-4 به عنوان یکی از درایوهای تخصصی سری H100 وارد مدار می شود. این مدل از اینورتر ال اس برای شبکه سه فاز 380 تا 480 ولت طراحی شده و توان نامی آن 22 کیلووات، معادل حدود 30 اسب بخار است. جریان خروجی نامی 45 آمپر، کنترل PID داخلی، امکانات اختصاصی پمپ و فن و قابلیت ارتباط با سیستم های مدیریت ساختمان، باعث شده این رنج بیشتر در موتورخانه ها، هواسازها، بوسترپمپ ها، برج های خنک کن و خطوط انتقال سیال دیده شود.
نکته ای که هنگام سفارش باید جدی گرفته شود، تطبیق جریان پلاک موتور با ظرفیت واقعی درایو است. دو موتور 22 کیلووات لزوماً جریان یکسانی ندارند. بنابراین عدد توان فقط نقطه شروع بررسی است، نه معیار نهایی خرید.

سریLSLV0220H100-4 دقیقاً چه درایوی است؟

کد این محصول بخش های مختلفی دارد. عبارتLSLV مربوط به خانواده درایوهای فشار ضعیف LS ELECTRIC است، عدد 0220 توان 22 کیلووات را نشان می دهد،H100 نام سری و عدد 4 کلاس ولتاژی 380 تا 480 ولت را مشخص می کند. کد کامل متداول این اینورتر LSLV0220H100-4COFN است. این رنج در سری H100 برای موتورهای 30 اسب بخار طراحی شده و در نسخه استاندارد با درجه حفاظت IP20 عرضه می شود. سری H100 اساساً برای بارهای Variable Torque توسعه پیدا کرده است. یعنی تجهیزاتی که گشتاور موردنیاز آنها با سرعت تغییر می کند؛ پمپ سانتریفیوژ و فن صنعتی دو نمونه اصلی این گروه هستند. به همین دلیل استفاده از این سری در تجهیزاتی مثل جرثقیل، بالابر یا میکسر سنگین نیاز به بررسی جداگانه دارد.

این رنج برای چه موتورهایی مناسب است؟

اگر موتور شما 22 کیلووات و سه فاز 380 یا 400 ولت است، این درایو می تواند یکی از گزینه های اصلی باشد؛ البته به شرطی که جریان نامی موتور از ظرفیت خروجی دستگاه بالاتر نباشد. برای نمونه، اگر روی پلاک یک الکتروموتور 22 کیلووات جریان 41 آمپر درج شده باشد، درایوی با خروجی 45 آمپر از نظر جریان وارد محدوده قابل بررسی می شود. اما اگر موتور در شرایط خاص، جریان بالاتری طلب کند یا قرار باشد در محیط گرم و با تهویه محدود کار کند، بهتر است حاشیه اطمینان بیشتری در نظر گرفته شود. در پروژه های واقعی، بررسی پلاک موتور از خود عدد توان مهم تر است. عواملی مثل راندمان، ضریب توان، کلاس موتور و شرایط بهره برداری می توانند جریان واقعی را تغییر دهند.

ویژگی اینورتر سه فاز ال اس 22 کیلووات H100

استفاده در پمپ های سانتریفیوژ

یکی از مناسب ترین محل های استفاده از این رنج، پمپ های سانتریفیوژ 22 کیلووات است. در چنین پمپی، همیشه نیازی به کار با سرعت کامل وجود ندارد. فرض کنید یک پمپ وظیفه تأمین فشار خط را بر عهده دارد. در ساعات اوج مصرف، موتور به دور بالاتر نیاز دارد. چند ساعت بعد، مصرف افت می کند و همان ظرفیت دیگر لازم نیست. به جای اینکه موتور همچنان با 50 هرتز کار کند و فشار اضافه توسط شیر گرفته شود،H100 دور را متناسب با فشار واقعی کاهش می دهد. این کار از دو جهت اهمیت دارد؛ هم مصرف انرژی کمتر می شود و هم تجهیزات مکانیکی مثل یاتاقان، سیل و کوپلینگ تحت فشار کمتری قرار می گیرند.

کنترل فشار با PID داخلی

اینورترH100 دارای PID داخلی است. در یک مدار فشار ثابت، ترانسمیتر فشار مقدار لحظه ای را به ورودی آنالوگ ارسال می کند. کنترلر داخلی مقدار واقعی را با Set Point مقایسه کرده و سرعت موتور را اصلاح می کند. اگر فشار افت کند، فرکانس بالا می رود. اگر فشار از مقدار تنظیم شده بیشتر شود، دور کاهش پیدا می کند. این روش برای بوسترپمپ، پمپ سیرکولاتور، خطوط انتقال آب و مدارهای صنعتی مناسب است. تنظیم ضرایب PID باید با حوصله انجام شود. پارامترهای تهاجمی می توانند باعث نوسان فشار و تغییرات مداوم فرکانس شوند.

عملکرد Sleep و Wake-up

در ساعات کم مصرف، نگه داشتن پمپ روی دور بسیار پایین همیشه منطقی نیست. درایو سری H100 قابلیت Sleep و Wake-up دارد تا در چنین شرایطی موتور را متوقف کند. وقتی مصرف آن قدر کم شود که فشار بدون نیاز به کار مداوم پمپ حفظ شود، دستگاه به حالت Sleep می رود. با افت فشار یا افزایش تقاضا، فرمان راه اندازی دوباره صادر می شود. این ویژگی برای ساختمان های بزرگ، کارخانه ها و بوسترپمپ هایی که مصرف آنها شبانه روز تغییر زیادی دارد کاربردی است. تنظیم اشتباه نقطه Sleep می تواند باعث روشن و خاموش شدن مکرر موتور شود؛ بنابراین فاصله بین نقطه توقف و راه اندازی باید متناسب با حجم شبکه انتخاب شود.

قابلیت Soft Fill؛ راه اندازی نرم خط لوله

در بسیاری از شبکه های آبرسانی، مشکل فقط فشار کاری نیست؛ نحوه پر شدن اولیه خط هم مهم است. اگر پمپ با شتاب زیاد وارد مدار شود، فشار می تواند به صورت ناگهانی بالا برود. ویژگیSoft Fill در سری H100 برای کنترل نرم تر این مرحله طراحی شده است. با تنظیم صحیح، سرعت موتور در زمان پر شدن خط به صورت کنترل شده بالا می رود. این موضوع به خصوص در لوله های طولانی، خطوط دارای شیرهای حساس یا مدارهایی که ضربه قوچ مسئله مهمی است، ارزش بیشتری پیدا می کند.

کنترل چند پمپ در بوسترپمپ

در یک بوستر پمپ صنعتی معمولاً بیش از یک پمپ وجود دارد. روشن کردن همه پمپ ها به صورت هم زمان در تمام ساعات، هم مصرف را بالا می برد و هم استهلاک تجهیزات را بیشتر می کند. قابلیتMulti Motor Control در H100 برای چنین آرایشی مناسب است. یک موتور به عنوان پمپ اصلی تحت کنترل دور قرار می گیرد و پمپ های کمکی با افزایش مصرف وارد مدار می شوند. مثلاً اگر پمپ اصلی به حداکثر فرکانس برسد ولی فشار هنوز پایین باشد، پمپ دوم وارد مدار می شود. با کاهش مصرف، پمپ های کمکی به ترتیب از مدار خارج می شوند. این ساختار در بوسترپمپ های صنعتی و ساختمانی بزرگ بسیار کاربردی است.

استفاده در فن هواساز و اگزاست فن

اینورتر سریLSLV0220H100-4 فقط برای پمپ نیست. فن های هواساز، فن برج خنک کن، اگزاست فن و فن های صنعتی 22 کیلووات نیز می توانند با این سری کنترل شوند. در یک هواساز، نیاز به هوادهی در تمام ساعات یکسان نیست. اگر BMS یا سنسور فشار کانال کاهش نیاز را تشخیص دهد، دور فن پایین می آید. در ساعات پرترافیک یا بار حرارتی بالا، سرعت افزایش پیدا می کند. این روش نسبت به کنترل حجم هوا فقط با دمپر، معمولاً کنترل نرم تر و مصرف پایین تری ایجاد می کند.

کنترل دمپر

سریH100 قابلیت Damper Control دارد و می تواند در توالی راه اندازی فن با دمپر هماهنگ شود. در بعضی هواسازها لازم است ابتدا دمپر باز شود، سپس فن وارد مدار شود. اگر دمپر بسته باشد و فن با دور بالا شروع به کار کند، فشار نامناسب در کانال ایجاد می شود. تنظیم درست توالی باز شدن دمپر و شروع به کار موتور، از رفتار نامناسب سیستم جلوگیری می کند.

حالت HAND و AUTO
برای تیم نگهداری، وجود حالت هایHAND و AUTO بسیار کاربردی است. در زمان سرویس، تکنسین می تواند سیستم را از کنترل مرکزی جدا کرده و در حالت HAND موتور را مستقیماً از کی پد تست کند. این حالت برای بررسی جهت چرخش، لرزش، صدای غیرعادی یا تست بعد از تعمیر مفید است. پس از پایان کار، درایو دوباره روی AUTO قرار می گیرد و فرمان از PLC،BMS یا ترمینال های خارجی دریافت می شود.

ارتباط با BMS و PLC
در پروژه های بزرگ، درایو معمولاً بخشی از یک شبکه کنترلی است. اینورتر H100 برای این کار امکانات ارتباطی مناسبی دارد. اتصال از طریق RS-485 و پشتیبانی از پروتکل هایی مثل Modbus امکان تبادل داده با PLC را فراهم می کند. در پروژه هایHVAC نیز قابلیت های مرتبط با BACnet اهمیت زیادی دارند. اپراتور می تواند وضعیت Run/Stop، فرکانس خروجی، شرایط خطا و برخی پارامترهای عملیاتی را در سیستم مرکزی مشاهده کند. این موضوع در ساختمان های هوشمند و موتورخانه های متمرکز، مدیریت تجهیزات را ساده تر می کند.

فیلتر EMC داخلی
در نسخه 400 ولت این رنج، فیلتر EMC داخلی یکی از مزیت های مهم محسوب می شود. در تابلوهایی که PLC، سنسور فشار، ترانسمیتر و تجهیزات ارتباطی کنار مدار قدرت قرار دارند، تداخل الکترومغناطیسی می تواند دردسرساز شود. فیلتر EMC به کاهش این تداخلات کمک می کند. با این حال وجود فیلتر به معنی بی نیازی از کابل کشی صحیح نیست. کابل قدرت، کابل موتور و مسیر سیگنال های آنالوگ باید از یکدیگر جدا باشند. یکی از خطاهای اجرایی رایج، عبور کابل سنسور فشار در کنار کابل خروجی موتور است. این کار می تواند باعث نویز در سیگنال و نوسان PID شود.

نکات هنگام نصب LSLV0220H100-4

نسخه استاندارد این رنج IP20 است و بهتر است داخل تابلو نصب شود. در توان 22 کیلووات، تهویه تابلو اهمیت زیادی دارد. اگر هوای گرم داخل تابلو حبس شود، دمای هیت سینک بالا می رود و احتمال خطای حرارتی افزایش پیدا می کند. فضای کافی در اطراف درایو، تمیز بودن فیلترهای تابلو و گردش هوای مناسب باید در طراحی دیده شوند. در محیط های پرگرد و غبار، تنها نصب داخل یک باکس بسته کافی نیست؛ تابلو باید سیستم تهویه مناسبی داشته باشد تا هم آلودگی وارد نشود و هم حرارت تخلیه شود.

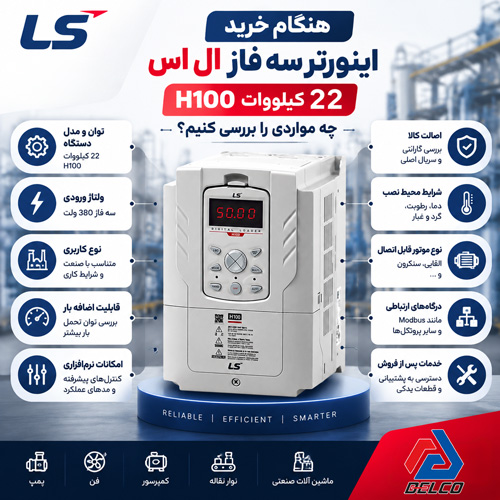

هنگام خرید چه مواردی را بررسی کنیم؟

قبل از سفارش این رنج، چند مورد باید مشخص باشد:

• جریان واقعی موتور
• ولتاژ نامی موتور
• نوع بار
• تعداد ساعات کار روزانه
• شرایط محیط نصب
• طول کابل تا موتور
• نیاز به PID یا ارتباط با BMS

اشتباه رایج این است که موتور 22 کیلووات باشد و بدون مشاهده پلاک، درایو نیز همان توان انتخاب شود. این روش در بسیاری از پروژه ها جواب می دهد، اما همیشه قابل اعتماد نیست. اگر موتور نزدیک به حداکثر جریان مجاز کار کند یا محیط گرم باشد، بهتر است شرایط با حاشیه بیشتری بررسی شود.

اینورتر سریLSLV0220H100-4 برای چه کاربردی مناسب نیست؟

درایوH100 اساساً برای فن و پمپ طراحی شده است. به همین دلیل استفاده از آن برای بارهایی مثل جرثقیل، بالابر، سنگ شکن، اکسترودر یا میکسر سنگین باید با احتیاط انجام شود. این تجهیزات ممکن است گشتاور راه اندازی بالا یا Duty سنگین تری داشته باشند. در چنین شرایطی باید سری هایی با قابلیت Heavy Duty و کنترل گشتاور مناسب تر بررسی شوند.

خرید اینورتر سه فاز ال اس 22 کیلووات H100

اینورترLSLV0220H100-4 یک درایو سه فاز 22 کیلووات در کلاس 380 تا 480 ولت با جریان خروجی 45 آمپر است. این رنج برای پمپ سانتریفیوژ، بوسترپمپ، فن هواساز، اگزاست فن، برج خنک کن و پروژه های HVAC که نیاز به تنظیم دور و کنترل فرآیند دارند، گزینه مناسبی محسوب می شود.
قبل از خرید، بهتر است پلاک موتور و شرایط واقعی پروژه بررسی شود. کارشناسان دلکو صنعت می توانند با دریافت مشخصات الکتروموتور، نوع بار، ولتاژ شبکه و نحوه کنترل، تطابق این رنج با تجهیز را بررسی کنند و درباره تجهیزات جانبی، تنظیمات و نحوه راه اندازی مناسب راهنمایی فنی ارائه دهند.
