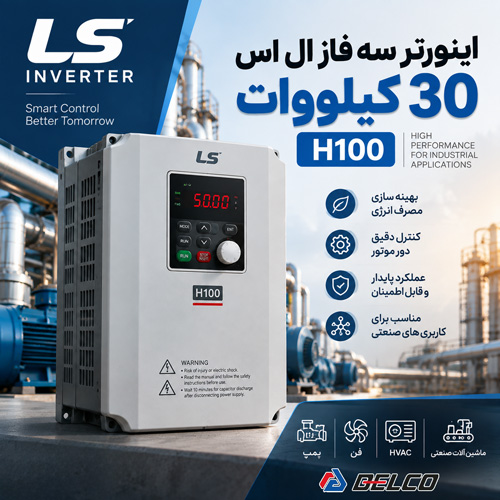

اینورتر سه فاز ال اس 30 کیلووات H100

در یک پمپ خانه یا مجموعه تهویه صنعتی، موتور 30 کیلووات الزاماً نباید تمام ساعات شیفت با سرعت نامی بچرخد. دبی مصرفی آب تغییر می کند، فشار شبکه ثابت نمی ماند و میزان هوای موردنیاز هواساز نیز تابع شرایط بهره برداری است. کارکرد دائم موتور روی 50 هرتز در چنین شرایطی نه تنها کنترل فرآیند را دشوار می کند، بلکه ممکن است انرژی بیشتری از مقدار موردنیاز مصرف شود. اینورتر LS H100 مدل LSLV0300H100-4 برای مدیریت همین نوع بارها ساخته شده است. این محصول در رده درایوهای تخصصی فن و پمپ LS ELECTRIC قرار دارد و برای شبکه سه فاز 380 تا 480 ولت طراحی شده است. توان نامی 30 کیلووات، معادل حدود 40 اسب بخار، آن را برای پمپ های تأسیساتی و صنعتی، فن های بزرگ، هواسازها، برج خنک کن و تجهیزات مشابه مناسب می کند. آنچه این مدل از اینورتر ال اس را از یک کنترل کننده دور عمومی متمایز می کند، مجموعه توابع مرتبط با تأسیسات است. کنترل PID، مدیریت چند پمپ، Sleep/Wake-up، Soft Fill، Pump Clean، کنترل دمپر و قابلیت اتصال به BMS کمک می کنند درایو علاوه بر تغییر فرکانس موتور، بخشی از منطق کنترلی مجموعه را نیز برعهده بگیرد.

تحلیل LSLV0300H100-4 از روی کد فنی

در کد LSLV0300H100-4 هر بخش مفهوم مشخصی دارد. اینورتر LSLV خانواده درایوهای فشار ضعیف LS ELECTRIC را نشان می دهد. عدد 0300 به رده توان 30 کیلووات مربوط است، H100 خانواده تخصصی محصول را مشخص می کند و پسوند -4 نشان می دهد اینورتر در کلاس ولتاژی 400 ولت قرار دارد. کد کامل رایج این تجهیز LSLV0300H100-4COFN است. حرف F در ساختار کدگذاری این نسخه به وجود فیلتر EMC داخلی مربوط می شود. این ویژگی به خصوص در تابلوهایی که تجهیزات کنترلی و سیگنال های آنالوگ در نزدیکی مدار قدرت قرار دارند، اهمیت پیدا می کند. هنگام استعلام قیمت بهتر است کد کامل روی پلاک اعلام شود. عبارت هایی مانند " H100 سی کیلووات" برای شناسایی دقیق نسخه دستگاه کافی نیستند و ممکن است در سفارش قطعات یا مقایسه مشخصات باعث ابهام شوند.

در ریتینگ Normal Duty این خانواده، جریان خروجی 60 آمپر برای سایز 30 کیلووات اهمیت بیشتری از عدد توان دارد. هنگام تطبیق درایو و الکتروموتور، مقدار آمپر درج شده روی پلاک موتور باید مبنای اصلی بررسی قرار گیرد.

چرا جریان موتور از عدد 30 کیلووات مهم تر است؟

دو الکتروموتور 30 کیلووات می توانند به دلیل تفاوت راندمان، ضریب توان، طراحی سیم پیچی و شرایط نامی، جریان متفاوتی داشته باشند. اینورتر H100 سایز 0300 در ریتینگ موردنظر جریان خروجی 60 آمپر دارد؛ در نتیجه پلاک موتور باید قبل از تأیید سفارش بررسی شود. این موضوع زمانی جدی تر می شود که تابلو در محیط گرم نصب شده باشد، موتور فاصله زیادی از تابلو داشته باشد یا تجهیز برای ساعت های طولانی نزدیک بار کامل کار کند. انتخاب لب مرزی بدون بررسی این شرایط، حاشیه اطمینان پروژه را کاهش می دهد.

مدیریت پمپ 30 کیلووات با H100

فرض کنید یک پمپ سانتریفیوژ 30 کیلووات وظیفه حفظ فشار آب یک خط صنعتی را برعهده دارد. مقدار مصرف در طول شیفت تغییر می کند. اگر موتور دائماً روی 50 هرتز کار کند، اپراتور مجبور می شود بخشی از دبی را با شیر کنترل کند. راه دیگر، تنظیم دور متناسب با نیاز واقعی خط است. ترانسمیتر فشار مقدار لحظه ای را اندازه گیری می کند و سیگنال آن به H100 می رسد. کنترلر PID داخلی اختلاف فشار واقعی و Set Point را محاسبه کرده و فرکانس موتور را تغییر می دهد. وقتی تقاضا بیشتر شود، سرعت افزایش پیدا می کند؛ با کاهش مصرف نیز دور پایین می آید. نتیجه فقط صرفه جویی انرژی نیست. کاهش دفعات کارکرد غیرضروری در دور کامل می تواند فشار واردشده به کوپلینگ، یاتاقان ها و بخش های مکانیکی پمپ را نیز کمتر کند.

Sleep و Wake-up چه مشکلی را حل می کنند؟

کاهش سرعت تا فرکانس های بسیار پایین همیشه راهکار مناسبی نیست. ممکن است پمپ در ساعات کم مصرف با دور پایین بچرخد، در حالی که عملاً دبی مفیدی تولید نمی کند. درایو H100 برای این وضعیت قابلیت Sleep/Wake-up دارد. وقتی تقاضا برای مدت مشخصی پایین بماند، موتور متوقف می شود. پس از افت فشار تا نقطه تعیین شده، فرمان فعالیت مجدد صادر خواهد شد. تنظیم این پارامترها باید با رفتار هیدرولیکی شبکه هماهنگ باشد. فاصله نامناسب میان نقاط Sleep و Wake-up می تواند تعداد استارت ها را افزایش دهد. در مخزن های تحت فشار نیز حجم مخزن و محدوده Cut-in/Cut-out باید در محاسبات دیده شوند.

ویژگی Soft Fill برای شبکه

راه اندازی پمپ بزرگ روی یک خط خالی می تواند افزایش سریع فشار ایجاد کند. در لوله های طولانی یا مدارهایی که تجهیزات حساس دارند، این اتفاق مطلوب نیست. قابلیت Soft Fill اجازه می دهد مرحله پر شدن اولیه شبکه با شرایط کنترل شده تری انجام شود. درایو ابتدا پمپ را با الگوی تنظیم شده به کار می اندازد و پس از رسیدن سیستم به شرایط تعیین شده، وارد کنترل عادی می شود. البته Soft Fill جای طراحی هیدرولیکی صحیح، منبع انبساط یا تجهیزات مقابله با Water Hammer را نمی گیرد؛ بلکه یک ابزار کنترلی تکمیلی است.

مدیریت بوسترپمپ چندموتوره

در بوستر پمپ های بزرگ، استفاده از چند پمپ به جای یک پمپ بسیار بزرگ انعطاف بیشتری ایجاد می کند. H100 قابلیت Multi Motor Control را برای چنین آرایشی ارائه می دهد. یک پمپ می تواند تحت کنترل دور قرار گیرد. اگر با افزایش سرعت پمپ اصلی هنوز فشار موردنظر تأمین نشود، پمپ کمکی وارد مدار خواهد شد. زمانی که مصرف پایین می آید، موتورهای اضافی مرحله به مرحله از مدار خارج می شوند. برای اجرای درست این منطق، تنها پارامتردهی درایو کافی نیست. طراحی کنتاکتورها، حفاظت هر شاخه، اینترلاک الکتریکی، وضعیت فیدبک و توالی ورود موتورها باید در نقشه تابلو مشخص شود.

کاربرد در هواساز بزرگ

موتورهای 30 کیلووات در هواسازهای صنعتی و تجاری بزرگ نیز دیده می شوند. در چنین تجهیزاتی میزان هوادهی در تمام ساعات ثابت نیست. یک سنسور فشار کانال یا فرمان BMS می تواند مرجع سرعت را تعیین کند. وقتی ساختمان یا سالن به هوادهی کمتری نیاز دارد، سرعت فن کاهش می یابد. با افزایش بار تهویه، فرکانس خروجی بالا می رود. این شیوه نسبت به خفه کردن جریان هوا صرفاً توسط دمپر مزیت کنترلی دارد و در بسیاری از پروژه ها امکان کاهش مصرف برق فن را فراهم می کند. اینورتر H100 قابلیت Damper Control نیز دارد. این تابع برای هماهنگ کردن توالی باز شدن دمپر و راه اندازی فن مفید است و مانع از آن می شود که فن بزرگ در شرایط نامناسب مسیر هوا شروع به کار کند.

استفاده برای فن برج خنک کن

در برج خنک کن، نیاز به حداکثر دور فن دائمی نیست. دمای آب ورودی، دمای محیط و بار حرارتی مجموعه تغییر می کنند. با دریافت سیگنال دما یا فرمان کنترل مرکزی، LSLV0300H100-4 می تواند سرعت فن را متناسب با نیاز واقعی تنظیم کند. این موضوع به خصوص در فصل های خنک یا ساعات کم بار ارزش دارد. راه اندازی نرم تر موتور نیز شوک مکانیکی اولیه روی کوپلینگ، تسمه یا مجموعه انتقال حرکت را کاهش می دهد. برای فن هایی با اینرسی بالا، زمان Acceleration باید براساس مشخصات مکانیکی تنظیم شود و انتخاب یک زمان بسیار کوتاه می تواند باعث افزایش جریان در مرحله شتاب گیری شود.

HAND و AUTO برای بهره برداری ساده تر

یکی از امکانات کاربردی H100 برای تیم تعمیرات، حالت های HAND و AUTO است. فرض کنید تکنسین بعد از تعویض یاتاقان فن قصد دارد جهت چرخش و لرزش را کنترل کند. در حالت HAND امکان اجرای محلی فرمان از کی پد وجود دارد و نیازی نیست برای هر تست از اتاق کنترل فرمان صادر شود. بعد از پایان عملیات، دستگاه روی AUTO قرار می گیرد و کنترل دوباره به PLC، BMS یا ترمینال های خارجی سپرده می شود. این ویژگی ساده به نظر می رسد، اما در موتورخانه هایی که تجهیزات از مرکز کنترل فاصله دارند، فرآیند سرویس را بسیار راحت تر می کند.

ارتباط H100 با اتوماسیون ساختمان و کارخانه

درایوهای تأسیساتی معمولاً بخشی از یک معماری کنترلی بزرگ تر هستند. درایو H100 امکان ارتباط RS-485 را فراهم می کند و برای اتصال به شبکه های مورد استفاده در اتوماسیون و HVAC قابلیت های ارتباطی مناسبی دارد. از این طریق می توان داده هایی مانند وضعیت Run، فرکانس کاری، هشدارها و شرایط Fault را به کنترلر مرکزی منتقل کرد. فرمان های موردنیاز نیز بسته به طراحی شبکه از سیستم بالادستی دریافت می شوند. در پروژه های BMS، مشخص کردن پروتکل ارتباطی قبل از خرید اهمیت دارد. این کار از خرید تجهیزات جانبی غیرضروری یا ایجاد مشکل هنگام Commissioning جلوگیری می کند.

فیلتر EMC داخلی چه اهمیتی دارد؟

مدل LSLV0300H100-4COFN در این رنج از فیلتر EMC داخلی بهره می برد. وجود این بخش برای کاهش تداخلات الکترومغناطیسی مفید است، به ویژه زمانی که تجهیزات اندازه گیری و کنترل در همان تابلو نصب شده باشند. اما یک اشتباه اجرایی رایج این است که وجود فیلتر EMC را جایگزین اصول صحیح نصب بدانیم. کابل خروجی موتور نباید بدون ملاحظه در کنار کابل ترانسمیتر فشار یا سیگنال آنالوگ قرار گیرد. شیلد، ارت و تفکیک مسیرهای قدرت و فرمان باید اصولی اجرا شوند. بسیاری از نوسانات عجیب PID در سایت، نه از تنظیمات نرم افزاری بلکه از نویز روی سیگنال سنسور ناشی می شوند.

تهویه تابلو را دست کم نگیرید.

یک درایو 30 کیلووات هنگام کار گرما تولید می کند و قرار دادن آن در تابلوی کوچک بدون محاسبه دفع حرارت تصمیم مناسبی نیست. نسخه استاندارد این تجهیز IP20 است؛ بنابراین معمولاً داخل تابلو نصب می شود. فن تابلو، مسیر ورود و خروج هوا، فاصله تجهیزات و دمای واقعی داخل کابینت باید بررسی شوند. در محیط های آلوده نیز باید میان جلوگیری از ورود گردوغبار و دفع حرارت تعادل برقرار شود. بسته نگه داشتن کامل تابلو بدون طراحی حرارتی می تواند دمای داخل را بالا ببرد و زمینه ایجاد خطای Over Temperature را فراهم کند.

خطاهای متداول هنگام سفارش LSLV0300H100-4

اولین خطا، سفارش تنها براساس عبارت «30 کیلووات» است. جریان پلاک موتور باید با ظرفیت 60 آمپری دستگاه تطبیق داده شود. خطای دوم، نادیده گرفتن نوع بار است. H100 برای فن، پمپ و HVAC توسعه یافته و الزاماً انتخاب مناسبی برای هر موتور 40 اسب نیست. جرثقیل، بالابر، سنگ شکن، میکسر سنگین و ماشین آلاتی که گشتاور بالایی در سرعت پایین می خواهند، باید جداگانه بررسی شوند. مورد بعدی مربوط به نصب است. انتخاب صحیح درایو و سپس نصب آن در تابلو داغ، بدون تهویه و با کابل کشی غیراصولی می تواند تمام محاسبات اولیه را بی اثر کند.

راهنمای خرید اینورتر سه فاز ال اس 30 کیلووات H100

سری LSLV0300H100-4 برای موتورهای سه فاز 30 کیلووات یا 40 اسب بخار در شبکه 380 تا 480 ولت طراحی شده و جریان خروجی نامی آن در ریتینگ موردنظر 60 آمپر است. قابلیت های اختصاصی فن و پمپ باعث شده این تجهیز برای پمپخانه، بوسترپمپ، هواساز، برج خنک کن، اگزاست فن و پروژه های HVAC گزینه قابل بررسی باشد. پیش از سفارش، چهار اطلاعات را آماده کنید؛ عکس پلاک موتور، جریان نامی، نوع تجهیز و ولتاژ شبکه. اگر کنترل فشار، BMS یا آرایش چند پمپه نیز در پروژه وجود دارد، بهتر است نقشه کنترلی یا شرح عملکرد ارائه شود.
کارشناسان دلکو صنعت با بررسی این اطلاعات می توانند تطابق LSLV0300H100-4 با موتور و شرایط بهره برداری را مشخص کنند و درباره سایز درایو، تجهیزات جانبی و نحوه راه اندازی مشاوره فنی ارائه دهند. در توان 30 کیلووات، چند دقیقه بررسی پلاک و شرایط سایت قبل از خرید، بسیار کم هزینه تر از اصلاح یک تابلوی اشتباه پس از راه اندازی است.
