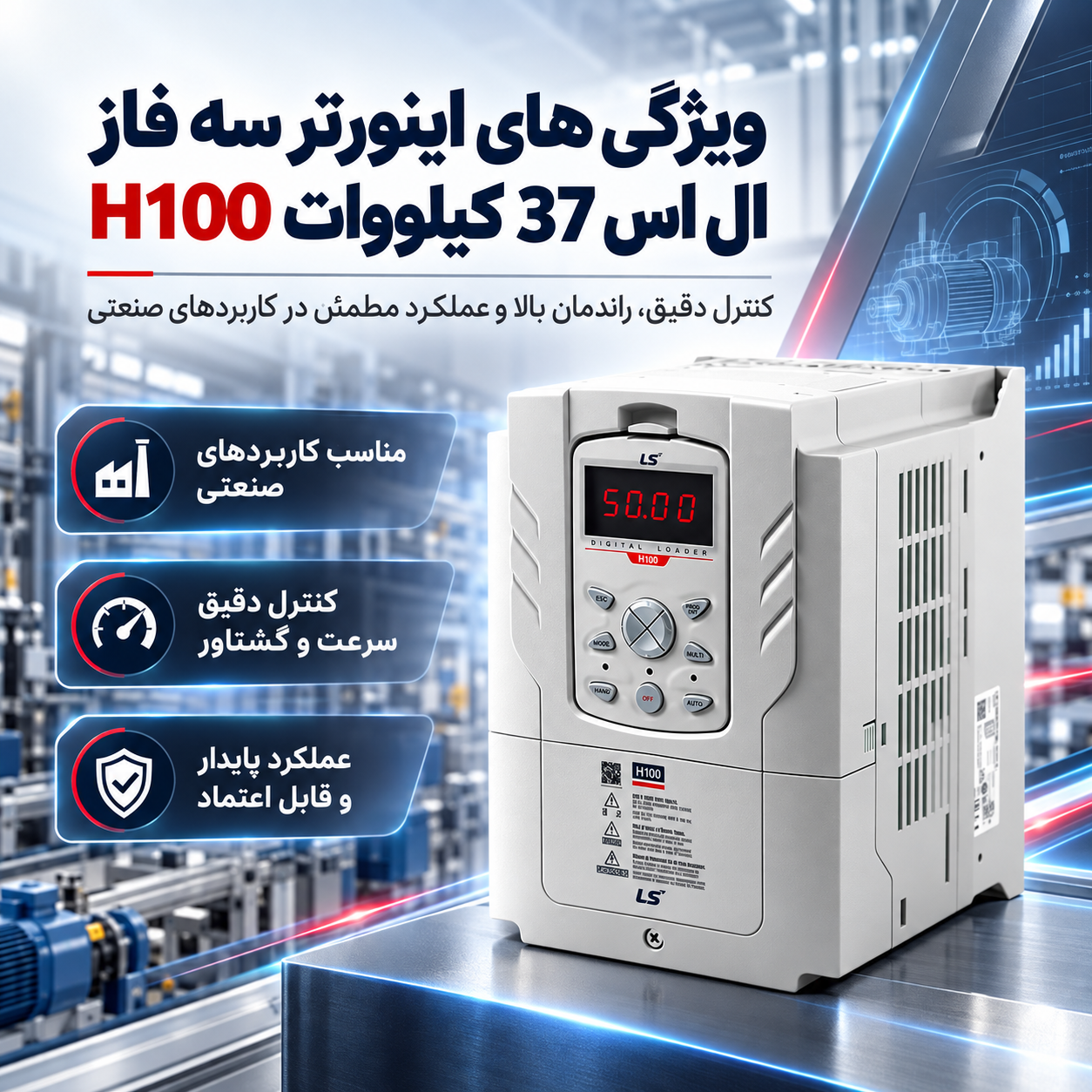

اینورتر سه فاز ال اس 37 کیلووات H100

وقتی توان موتور به 37 کیلووات می رسد، کوچک ترین اشتباه در تنظیم یا انتخاب درایو می تواند خودش را خیلی سریع در قالب تریپ، داغ شدن موتور، افزایش جریان یا افت راندمان نشان دهد. اینورتر LS H100 مدل LSLV0370H100-4 برای چنین رنجی از توان ساخته شده و بیشتر در تجهیزاتی دیده می شود که بار آنها متغیر است؛ مثل پمپ سانتریفیوژ، فن هواساز، اگزاست فن و فن برج خنک کن. این مدل در کلاس ولتاژی 400 ولت قرار می گیرد و برای موتور 37 کیلووات، معادل حدود 50 اسب بخار، طراحی شده است. طبق کاتالوگ رسمی LS، جریان خروجی نامی این رنج 75 آمپر و ظرفیت خروجی آن 57.1 کیلوولت آمپر است. در این توان، H100 فقط نقش کنترل کننده سرعت را ندارد. کنترل PID، مدیریت چند پمپ، Pump Clean، Soft Fill، قابلیت HAND/AUTO و ارتباط با BMS باعث می شوند بتوان بخشی از منطق بهره برداری را داخل خود اینورتر پیاده کرد. این ویژگی برای پروژه هایی که فشار، دبی یا میزان هوادهی در طول شبانه روز تغییر می کند، ارزش عملی زیادی دارد.

کد LSLV0370H100-4 چه اطلاعاتی به ما می دهد؟

ساختار نام گذاری LS کمک می کند قبل از استفاده کردن کاتالوگ، بخشی از مشخصات محصول را تشخیص دهید. در عبارت LSLV0370H100-4، بخش LSLV خانواده درایوهای فشار ضعیف LS ELECTRIC را نشان می دهد، عدد 0370 بیانگر توان 37 کیلووات،H100 نام سری و عدد 4 کلاس ولتاژی سه فاز 380 تا 480 ولت است. در این توان دو کد متداول دیده می شود: LSLV0370H100-4COND و LSLV0370H100-4COFD. تفاوت مهم این دو به فیلتر EMC مربوط است. LS برای رنج 37 تا 55 کیلووات اعلام کرده که فیلتر EMC داخلی به صورت آپشن قابل انتخاب است؛ بنابراین هنگام استعلام، اعلام کد کامل اهمیت دارد. از سوی دیگر، DC Reactor در رنج 37 تا 500 کیلووات به صورت داخلی در نظر گرفته شده است.

 اعداد فوق از جدول رسمی H100 برای کلاس 400 ولت استخراج شده اند. اینورتر LS برای مدل 0370 جریان خروجی 75 آمپر، جریان ورودی 69.3 آمپر و ظرفیت 57.1 kVA اعلام کرده است. در همین رنج، تحمل اضافه بار نیز 120 درصد به مدت یک دقیقه عنوان شده است.

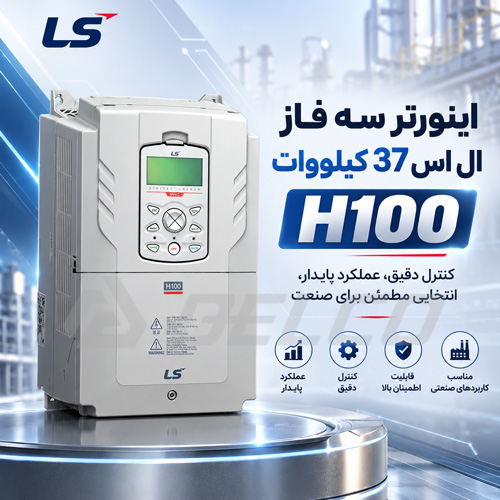

آیا هر موتور 37 کیلوواتی را می توان به این درایو متصل کرد؟

نه. اولین معیار بعد از توان، جریان پلاک موتور است. درایو H100 مدل 0370 جریان نامی 75 آمپر دارد، اما موتورهای 37 کیلووات از برندهای مختلف ممکن است جریان متفاوتی داشته باشند. راندمان، ضریب توان، کلاس طراحی و شرایط کاری روی جریان واقعی اثر می گذارند. برای نمونه، اگر موتور یک پمپ 37 کیلووات جریان نامی 67 آمپر داشته باشد، از نظر جریان داخل محدوده این درایو قرار می گیرد. اما اگر موتور در محیط گرم، با بار دائمی نزدیک 100 درصد یا در ارتفاع زیاد کار کند، حاشیه انتخاب باید دوباره بررسی شود. خود LS نیز اعلام کرده که جریان قابل استفاده می تواند تحت تأثیر Carrier Frequency قرار گیرد.

کنترل پمپ 37 کیلووات در مدار فشار ثابت

یکی از محل هایی که اینورتر ال اس مدل H100 واقعاً کارایی خود را نشان می دهد، سیستم های پمپاژ با مصرف متغیر است. فرض کنید پمپ 37 کیلووات یک خط آب صنعتی یا مدار تأسیساتی را تغذیه می کند. مصرف در ابتدای شیفت بالا است، اما در ساعات دیگر افت می کند. اگر موتور همیشه با 50 هرتز کار کند، اپراتور مجبور است فشار یا دبی اضافه را با شیر کنترل کند. در این حالت، بخش مهمی از توان موتور بدون نیاز واقعی مصرف می شود. با استفاده از PID داخلی H100، ترانسمیتر فشار مقدار واقعی را ارسال می کند و درایو فرکانس موتور را مطابق Set Point تغییر می دهد. کنترلPID، ورودی آنالوگ و قابلیت های عملیاتی مرتبط با فن و پمپ در مشخصات رسمی این سری آمده اند. وقتی فشار کاهش پیدا می کند، دور موتور افزایش می یابد. با افت مصرف، فرکانس پایین می آید. این روش علاوه بر کنترل دقیق تر فرآیند، تعداد دفعات کارکرد موتور در حداکثر سرعت را نیز کاهش می دهد.

جلوگیری از کارکرد بی فایده پمپ در دبی پایین

یک پمپ بزرگ اگر مدت زیادی در دور بسیار پایین کار کند، الزاماً شرایط مناسبی ندارد. ممکن است دبی مفید ناچیز باشد، اما موتور همچنان در مدار باقی بماند. درایو H100 قابلیت هایی مانند Sleep و Wake-up را برای مدیریت این شرایط ارائه می دهد. اگر فشار در محدوده تنظیم شده باقی بماند و نیاز شبکه پایین باشد، پمپ می تواند وارد حالت توقف شود. با کاهش فشار، فرمان راه اندازی مجدد صادر خواهد شد. در تنظیم این بخش باید دقت کرد. فاصله بسیار کم میان نقطه Sleep و Wake-up باعث افزایش تعداد استارت می شود و فشار متغیر یا حجم کم مخزن می تواند این رفتار را تشدید کند.

کاربرد Soft Fill در خطوط بزرگ

در پمپ های 37 کیلووات، راه اندازی یک خط خالی ممکن است تغییر فشار قابل توجهی ایجاد کند. این مسئله در شبکه های طولانی، خطوط دارای ولوهای حساس یا سیستم هایی که ظرفیت آب زیادی دارند، اهمیت بیشتری دارد. قابلیت Soft Fill در H100 کمک می کند مرحله پر شدن اولیه با شیب کنترل شده انجام شود. LS این عملکرد را به طور مشخص به عنوان یکی از قابلیت های سری H100 معرفی کرده است. البته Soft Fill جای طراحی صحیح هیدرولیکی را نمی گیرد. اگر سیستم مستعد ضربه قوچ باشد، بررسی شیر یک طرفه، منبع ضربه گیر و طراحی لوله همچنان ضروری است.

ویژگی Multi Motor Control در بوسترپمپ بزرگ

وقتی ظرفیت موردنیاز بالاست، استفاده از چند پمپ موازی انعطاف بیشتری نسبت به یک پمپ بزرگ ایجاد می کند. قابلیت Multi Motor Control در H100 برای همین سناریو طراحی شده است. اینورتر LS اعلام کرده یک موتور اصلی و پنج موتور کمکی به صورت استاندارد قابل مدیریت هستند و با توسعه I/O تعداد موتورهای کمکی می تواند به هشت دستگاه برسد. برای مثال، پمپ اصلی 37 کیلووات تحت کنترل دور قرار می گیرد. وقتی به فرکانس بالا می رسد و فشار همچنان کمتر از مقدار هدف است، پمپ دوم وارد مدار می شود. با کاهش تقاضا، پمپ های کمکی به ترتیب خارج خواهند شد. در عمل، موفقیت این ساختار وابسته به طراحی مناسب تابلو است. اینترلاک ها، کنتاکتورها، حفاظت موتورها و توالی فرمان باید در نقشه برق به درستی دیده شوند.

اینورتر LSLV0370H100-4 در فن و هواساز

در یک هواساز بزرگ، فن 37 کیلووات معمولاً همیشه به حداکثر هوادهی نیاز ندارد. فشار کانال، دمای محیط یا فرمان BMS می تواند مرجع سرعت را تعیین کند. با کاهش نیاز، فرکانس خروجی پایین می آید و در ساعات پرتراکم دوباره افزایش پیدا می کند. در کنار این موضوع، Damper Control نیز در H100 وجود دارد تا توالی راه اندازی دمپر و فن قابل مدیریت باشد. قابلیت Fire Mode هم برای برخی سناریوهای تهویه اضطراری در این خانواده در نظر گرفته شده است. برای اگزاست فن و فن برج خنک کن نیز همین منطق قابل استفاده است. به خصوص در برج خنک کن، بار حرارتی ثابت نیست و کاهش دور فن در ساعات خنک می تواند از کارکرد غیرضروری با سرعت کامل جلوگیری کند.

DC Reactor داخلی؛ مزیت مهم رنج 37 کیلووات

یک تفاوت مهم این رنج با سایزهای کوچک تر H100، وجود DC Reactor داخلی است. طبق کاتالوگ LS، در نسخه های 400 ولت از 37 تا 500 کیلووات این راکتور به صورت داخلی قرار گرفته است. وجود DC Reactor می تواند به بهبود Power Factor و کاهش THD ورودی کمک کند. در موتورخانه هایی که چند درایو در یک تابلو کار می کنند یا کیفیت شبکه اهمیت دارد، این موضوع قابل توجه است. در عین حال، وجود راکتور داخلی به معنی بی نیازی مطلق از بررسی هارمونیک نیست. اگر توان تجمیعی درایوها بالا باشد، وضعیت ترانس و الزامات پروژه باید جداگانه ارزیابی شوند.

فیلتر EMC در اینورتر سه فاز ال اس 37 کیلووات H100

در توان 37 کیلووات شرایط متفاوت است. LS برای توان37 تا 55 کیلووات، فیلتر EMC داخلی را آپشن اعلام کرده است. بنابراین کدهای 4COND و4COFD را نباید یکسان در نظر گرفت. اگر تابلو در کنار PLC، تجهیزات ابزار دقیق یا شبکه ارتباطی حساس نصب می شود، از ابتدا مشخص کنید پروژه چه سطحی از الزامات EMC دارد. کابل کشی صحیح هم همچنان ضروری است. کابل موتور، سیگنال 4 تا 20 میلی آمپر و کابل ارتباطی نباید بدون رعایت فاصله و شیلد مناسب کنار هم اجرا شوند.

ویژگی HAND و AUTO؛ کاربردی برای واحد تعمیرات

کی پد H100 برای محیط های تهویه مطبوع HVAC طراحی شده و دو حالت HAND و AUTO دارد. در حالت HAND، تکنسین می تواند فرکانس و Run/Stop را محلی کنترل کند. حالت AUTO برای دریافت فرمان از کی پد، ترمینال های چندمنظوره یا شبکه ارتباطی استفاده می شود. این ویژگی در زمان تعمیر پمپ یا فن مفید است. بعد از تعویض بلبرینگ یا کوپلینگ، موتور می تواند بدون نیاز به فرمان اتاق کنترل در دور پایین تست شود و پس از اتمام سرویس به کنترل اتوماتیک برگردد.

ارتباط با BMS و PLC

درایو H100 دارای ارتباط RS-485 است و به صورت داخلی از BACnet ،Modbus-RTU و Metasys N2 پشتیبانی می کند؛ قابلیت LonWorks نیز به عنوان گزینه ارتباطی مطرح شده است. این قابلیت برای ساختمان های بزرگ، بیمارستان ها، مراکز تجاری و موتورخانه های مرکزی مهم است. وضعیت Run، خطا، فرکانس یا سایر داده های عملیاتی می توانند در سیستم مدیریت مرکزی دیده شوند. در پروژه صنعتی نیز Modbus امکان اتصال درایو به PLC را فراهم می کند.

نکات نصب LSLV0370H100-4 در تابلو

در این توان، خنک کاری دیگر موضوع فرعی نیست. H100 تا توان 185 کیلووات در ساختار IP20 عرضه می شود و از سیستم خنک کاری Forced Air استفاده می کند. LS دمای کاری را تا 50 درجه سانتی گراد تعریف کرده، اما از 40 درجه به بالا Derating جریان اعمال می شود. نکته دیگر این است که برای درایوهای37 تا 500 کیلووات نصب Side-by-Side مجاز نیست؛ بنابراین فاصله مناسب برای گردش هوا باید رعایت شود. در محیط های گرد و غبار، نصب داخل تابلو فیلتر شده ضروری است. بستن کامل تابلو بدون محاسبه تهویه نیز می تواند باعث بالا رفتن دمای داخلی و تریپ حرارتی شود.

اشتباهات رایج در هنگام خرید اینورتر سه فاز ال اس 37 کیلووات H100

اولین خطا، سفارش بر مبنای توان موتور بدون دیدن جریان پلاک است. ظرفیت خروجی این درایو 75 آمپر است و همین مقدار باید با موتور مقایسه شود. مورد بعدی، فرض وجود فیلتر EMC در همه نسخه های 37 کیلووات است؛ در حالی که LS آن را در این رنج آپشن معرفی می کند. اشتباه سوم، استفاده از H100 برای هر موتور 50 اسب است. این سری با تمرکز روی فن و پمپ طراحی شده و برای بالابر، جرثقیل، سنگ شکن یا بارهایی با گشتاور شدید باید Duty و سری درایو جداگانه بررسی شوند.

خرید اینورتر LSLV0370H100-4

اینورتر سری LSLV0370H100-4 یک درایو 37 کیلووات در کلاس سه فاز 380 تا 480 ولت است که جریان خروجی 75 آمپر و ظرفیت نامی 57.1 kVA دارد. وجود DC Reactor داخلی، کنترل PID، امکانات چندپمپه و قابلیت اتصال به BMS باعث شده این رنج برای پمپ خانه های بزرگ، هواساز، فن برج خنک کن و پروژه های HVAC انتخاب قابل بررسی باشد. برای سفارش، بهتر است تصویر پلاک موتور، ولتاژ شبکه، جریان نامی، نوع فن یا پمپ و شرایط تابلو در اختیار کارشناسان دلکو صنعت قرار گیرد. در مدل 37 کیلووات بررسی موضوعاتی مانند فیلتر EMC، فضای نصب، دمای کابینت و نحوه کنترل نیز اهمیت دارد. این اطلاعات کمک می کنند کد کامل H100 متناسب با پروژه انتخاب شود، نه فقط یک درایو با توان اسمی مشابه موتور.
