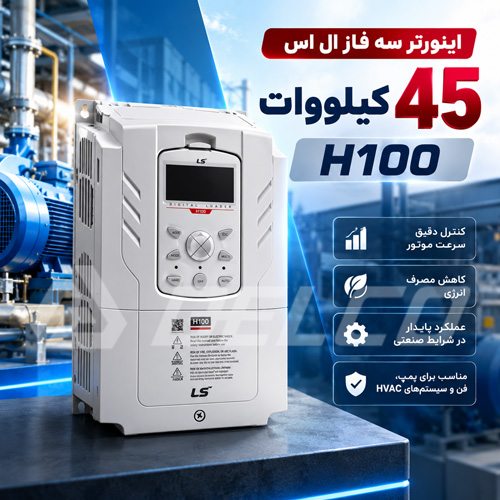

اینورتر سه فاز ال اس 45 کیلووات H100

وقتی یک پمپ یا فن 45 کیلووات وارد مدار می شود، دیگر نمی توان با همان منطق تجهیزات کوچک سراغ درایو رفت. در این رنج، جریان موتور، تهویه تابلو، کیفیت شبکه، محل عبور کابل ها و نحوه فرمان گیری تجهیز، همگی روی عملکرد پایدار سیستم اثر می گذارند. اینورتر LS H100 مدل LSLV0450H100-4 برای همین سطح از کاربرد طراحی شده و در خانواده تخصصی فن، پمپ و HVAC شرکت LS ELECTRIC قرار می گیرد. این درایو در کلاس سه فاز 380 تا 480 ولت کار می کند و برای موتور 45 کیلووات، معادل حدود 60 اسب بخار، در نظر گرفته شده است. جریان خروجی نامی آن 91 آمپر و ظرفیت خروجی حدود 69.4 کیلوولت آمپر است.
سری H100 در این توان بیشتر زمانی ارزش خود را نشان می دهد که بار ثابت نباشد. در یک ایستگاه پمپاژ، میزان مصرف آب طی شیفت تغییر می کند. در هواساز یا فن برج خنک کن نیز میزان هوادهی همیشه به حداکثر ظرفیت نیاز ندارد. به جای کار دائمی موتور روی 50 هرتز، درایو می تواند سرعت را متناسب با فشار، دبی، دما یا فرمان BMS تغییر دهد. LS برای همین سناریوها امکاناتی مانند PID، Multi Motor Control، Soft Fill، Pump Clean،Flow Compensation و Sleep/Wake-up را در H100 قرار داده است.

کد LSLV0450H100-4 چه چیزی را مشخص می کند؟

در کد LSLV0450H100-4، عبارت LSLV به خانواده درایوهای ولتاژ پایین LS مربوط است، عدد 0450 توان 45 کیلووات را نشان می دهد، H100 نام سری و عدد 4 بیانگر کلاس ولتاژی 400 ولت است. LS این مدل اینورتر را در رنج سه فاز 380 تا 480 ولت و برای موتور 60 اسب بخار فهرست کرده است.
در این توان دو کد کامل متداول دیده می شود:

• LSLV0450H100-4COND
• LSLV0450H100-4COFD

تفاوت مهم این دو در وجود یا عدم وجود فیلتر EMC داخلی است. در سری H100، برای رنج 37 تا 55 کیلووات، فیلتر EMC به صورت گزینه قابل انتخاب ارائه می شود و برخلاف بعضی توان های پایین تر، نباید فرض کرد همه نسخه ها از ابتدا فیلتر داخلی دارند. این موضوع هنگام استعلام قیمت اهمیت دارد. اگر دو فروشنده برای" H100 توان 45 کیلووات" قیمت متفاوتی اعلام کنند، قبل از مقایسه باید کد کامل هر دو دستگاه بررسی شود.

مقادیر 91 آمپر جریان خروجی، 84.6 آمپر جریان ورودی و ظرفیت 69.4 kVA در جدول رسمی مدل های 30 تا 90 کیلووات H100 درج شده اند. LS برای رنج 5.5 تا 90 کیلووات کلاس 400 ولت نیز تحمل اضافه بار 120 درصد را اعلام کرده است.

تطبیق درایو 45 کیلووات با الکتروموتور

در این رنج، عبارت «موتور 45 کیلووات است» اطلاعات کافی برای خرید نیست. عددی که باید بلافاصله بعد از توان بررسی شود، جریان نامی پلاک موتور است. اینورتر LS برای LSLV0450H100-4 جریان خروجی 91 آمپر اعلام کرده است. اگر الکتروموتور پروژه در شرایط نامی جریان نزدیک به این حد داشته باشد، دمای تابلو، فرکانس حامل و نوع بهره برداری باید با دقت بیشتری بررسی شوند. خود سازنده نیز اشاره می کند که جریان خروجی مجاز می تواند تحت تأثیر تنظیم Carrier Frequency قرار گیرد. برای مثال، در یک پمپ 45 کیلووات که شبانه روز کار می کند، بهتر است فقط به تطابق ظاهری توان اکتفا نشود. تصویر پلاک موتور، جریان، ضریب توان و شرایط بار باید قبل از نهایی شدن سفارش بررسی شوند.

کاربرد LSLV0450H100-4 در پمپ بزرگ

پمپ های 45 کیلووات معمولاً در خطوط انتقال آب، مدارهای گردش سیال، موتورخانه های بزرگ، تأسیسات صنعتی و برخی ایستگاه های پمپاژ استفاده می شوند. در این نقاط، دبی موردنیاز اغلب ثابت نیست. کنترل PID داخلی H100 اجازه می دهد یک ترانسمیتر فشار یا سیگنال فرآیندی به درایو متصل شود. درایو مقدار اندازه گیری شده را با Set Point مقایسه می کند و فرکانس موتور را متناسب با اختلاف ایجادشده تغییر می دهد. این ساختار، کنترل فشار را بدون نیاز به کار دائمی موتور در حداکثر دور ممکن می کند. اگر مصرف خط کاهش پیدا کند، سرعت پمپ هم پایین می آید. با افزایش تقاضا، موتور دوباره به دور بالاتر می رسد. نتیجه، کنترل نرم تر فرآیند و حذف بخشی از اتلاف ناشی از کنترل مکانیکی با شیر است.

Sleep و Wake-up در ساعات کم مصرف

یک پمپ بزرگ اگر ساعت ها روی فرکانس بسیار پایین بچرخد، لزوماً کار مفیدی انجام نمی دهد. اینورتر H100 قابلیت Sleep ، Sleep Boost و Wake-up را برای چنین شرایطی دارد. وقتی تقاضای شبکه از حد تعریف شده کمتر شود، موتور می تواند متوقف شود و پس از افت فشار دوباره وارد مدار شود. این قابلیت به خصوص در خطوطی که مصرف شبانه بسیار پایین تر از مصرف روز است، کاربرد دارد. با این حال تنظیم نقطه Sleep باید با حجم شبکه و رفتار مصرف هماهنگ باشد. تنظیم نامناسب می تواند باعث استارت های متوالی و بی دلیل شود.

ویژگی Soft Fill برای راه اندازی کنترل شده خط

در یک پمپ 45 کیلووات، پر کردن ناگهانی لوله خالی می تواند تغییرات شدید فشار ایجاد کند. ویژگی Soft Fill برای مدیریت همین مرحله در H100 در نظر گرفته شده است. درایو می تواند در ابتدای کار، پمپ را با شیب و شرایط کنترل شده تری وارد مدار کند تا فشار در خط به صورت تدریجی بالا برود. این قابلیت در خطوط طولانی یا شبکه هایی که ولو و تجهیزات حساس دارند مفید است، اما جای طراحی هیدرولیکی صحیح را نمی گیرد. اگر مسئله Water Hammer جدی باشد، تجهیزات مکانیکی و محاسبات خط نیز باید مستقل بررسی شوند.

کنترل چند پمپ در ایستگاه پمپاژ

توان 45 کیلووات معمولاً در سیستم هایی دیده می شود که بیش از یک پمپ دارند. H100 با قابلیت Multi Motor Control می تواند یک موتور اصلی و تا پنج موتور کمکی را به صورت استاندارد مدیریت کند و با توسعه I/O این تعداد به هشت موتور کمکی افزایش می یابد. در یک آرایش چندپمپه، موتور اصلی با تغییر دور فشار را تنظیم می کند. زمانی که ظرفیت آن دیگر کافی نباشد، پمپ کمکی وارد مدار می شود. با کاهش مصرف، تجهیزات اضافی مرحله ای خاموش می شوند. در اجرای واقعی، منطق درایو فقط بخشی از کار است. مدار قدرت، کنتاکتورها، حفاظت موتورهای کمکی و اینترلاک ها باید در طراحی تابلو دیده شوند.

عملکرد H100 در فن 45 کیلووات

در هواسازهای بزرگ، اگزاست فن و برج های خنک کن، نیاز به هوادهی دائماً تغییر می کند. سری LSLV0450H100-4 می تواند فرمان سرعت را از سنسور فشار کانال، کنترل کننده مرکزی یا BMS دریافت کند و دور فن را متناسب با نیاز تغییر دهد. سری H100 قابلیت Damper Control نیز دارد. در هواسازی که قبل از روشن شدن فن باید دمپر به موقعیت مناسب برسد، درایو می تواند فرمان و فیدبک دمپر را در منطق راه اندازی دخالت دهد. ویژگی Fire Mode نیز برای شرایط خاص تهویه اضطراری در ساختار H100 قرار گرفته است.

DC Reactor داخلی؛ نکته مهم در رنج 45 کیلووات

یکی از تفاوت های این سایز با مدل های کوچک تر H100، وجود DC Reactor داخلی است. اینورتر LS برای مدل های 400 ولت 37 تا 500 کیلووات، DC Reactor را به صورت استاندارد داخلی ارائه می کند. این بخش در بهبود ضریب توان و کاهش THD ورودی مؤثر است. در پروژه هایی که چند درایو پرقدرت روی یک باس برق قرار گرفته اند، وجود راکتور مزیت مهمی است؛ با این حال اگر کل بار غیرخطی مجموعه بالا باشد، بررسی هارمونیک شبکه همچنان باید در سطح پروژه انجام شود.

نسخه دارای EMC یا بدون EMC؟

در سری LSLV0450H100-4 این انتخاب باید از ابتدا مشخص شود. LS برای توان های 37، 45 و 55 کیلووات، فیلتر EMC داخلی را آپشن معرفی کرده است. بنابراین کد 4COFD و 4COND از این نظر یکسان نیستند. اگر در نزدیکی درایو، PLC، تجهیزات ابزار دقیق، ترانسمیترها یا سیستم ارتباطی حساس وجود دارد، بررسی الزامات EMC اهمیت بیشتری پیدا می کند. البته فیلتر داخلی مجوزی برای کابل کشی بی قاعده نیست. کابل موتور و خطوط سیگنال آنالوگ باید از مسیر مناسب عبور کنند و شیلد و ارت اصولی داشته باشند.

کنترل محلی و اتوماتیک با HAND/AUTO

H100 کی پدی مخصوص کاربردهای HVAC دارد و امکان انتخاب HAND و AUTO را فراهم می کند. HAND برای کنترل محلی از روی کی پد و AUTO برای دریافت فرمان از ترمینال، ارتباطات یا سیستم بالادستی استفاده می شود. این قابلیت برای واحد تعمیرات بسیار کاربردی است. تکنسین می تواند بعد از سرویس فن یا پمپ، موتور را با فرمان محلی تست کند و سپس کنترل را دوباره به BMS یا PLC برگرداند.

اتصال LSLV0450H100-4 به BMS و PLC

اینورتر H100 از طریق RS-485 به پروتکل هایی مانند BACnet،Modbus-RTU و Metasys N2 دسترسی دارد و LonWorks نیز به صورت گزینه ارتباطی معرفی شده است. در پروژه های تأسیساتی، این ارتباط امکان انتقال وضعیت Run، فرکانس، خطا و داده های عملیاتی را به سیستم مدیریت ساختمان فراهم می کند. در کارخانه نیز Modbus برای اتصال به PLC قابل استفاده است.

نصب اینورتر سه فاز ال اس 45 کیلووات H100 در تابلو

در توان 45 کیلووات، فضای نصب و تهویه باید از همان مرحله طراحی تابلو دیده شوند. اینوتر LS اعلام کرده که مدل های 37 تا 500 کیلووات اجازه نصب Side-by-Side ندارند؛ بنابراین نمی توان چند درایو را بدون فاصله مناسب کنار یکدیگر چید. نسخه استاندارد این رنج IP20 است و به طور معمول در تابلو نصب می شود. مسیر گردش هوا، محل ورود هوای خنک و خروج هوای گرم، تمیزی هیت سینک و فضای آزاد اطراف درایو باید کنترل شوند. اگر تابلو در موتورخانه داغ یا محیط آلوده نصب می شود، فقط سایز مکانیکی کابینت مهم نیست؛ محاسبه حرارتی نیز باید انجام شود.

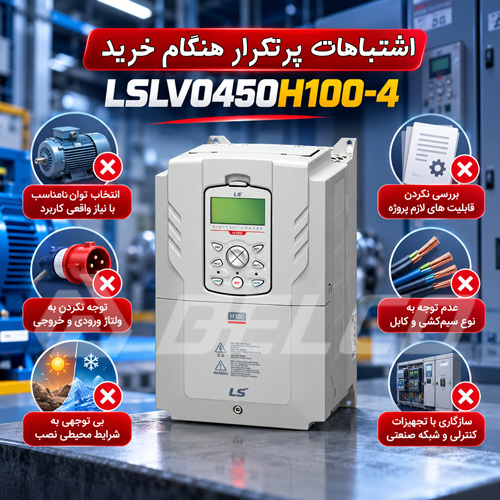

اشتباهات پرتکرار هنگام خرید LSLV0450H100-4

اولین خطا، سفارش محصول تنها با عنوان «اینورتر LS 45 کیلووات» است. کد کامل، نوع EMC و جریان موتور باید مشخص باشند. خطای دوم، فرض کردن H100 به عنوان درایو مناسب برای هر موتور 60 اسب است. این خانواده برای فن، پمپ و HVAC توسعه یافته است. اگر موتور مربوط به جرثقیل، نوار نقاله سنگین، اکسترودر یا تجهیز با گشتاور راه اندازی بالا باشد، باید Duty و سری مناسب جداگانه بررسی شود. سومین اشتباه، کم اهمیت دانستن شرایط تابلو است. یک درایو درست که در محیط گرم، با گردش هوای ضعیف یا کابل کشی نامناسب نصب شده باشد، ممکن است در بهره برداری رفتار قابل اعتمادی نداشته باشد.

خرید اینورتر LSLV0450H100-4

اینورتر LS H100 مدل LSLV0450H100-4 یک درایو سه فاز 45 کیلووات در کلاس 380 تا 480 ولت است. جریان خروجی نامی 91 آمپر، ظرفیت 69.4kVA،DC Reactor داخلی و امکانات تخصصی کنترل پمپ و فن، این سایز را برای پمپخانه، هواساز، برج خنک کن، اگزاست فن و سامانه های HVAC بزرگ مناسب می کند.
برای سفارش این رنج بهتر است عکس پلاک موتور، جریان نامی، نوع بار، ولتاژ شبکه، شرایط تابلو و نیاز یا عدم نیاز به EMC مشخص شود. کارشناسان دلکو صنعت می توانند براساس این اطلاعات، کد کامل LSLV0450H100-4، تجهیزات جانبی و نحوه پیاده سازی کنترل را بررسی کنند. در توان 45 کیلووات، انتخاب درست روی کاغذ فقط نیمی از کار است؛ تطبیق درایو با شرایط واقعی سایت چیزی است که عملکرد مطمئن سیستم را تعیین می کند.
