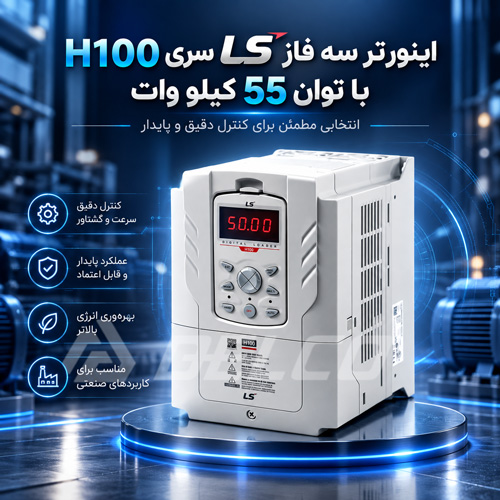

اینورتر سه فاز ال اس 55 کیلووات H100

وقتی یک موتور 55 کیلووات در پمپ خانه یا سامانه تهویه نصب شده، هزینه اصلی فقط برق مصرفی آن نیست. توقف ناخواسته موتور، تنظیم نادرست فشار، روشن و خاموش شدن پی درپی پمپ، کارکرد فن خارج از نقطه مناسب و افزایش حرارت داخل تابلو می توانند هزینه بیشتری به مجموعه تحمیل کنند. اینورتر LS H100 مدل LSLV0550H100-4 برای مدیریت همین نوع موتورهای سه فاز در بارهای فن و پمپ ساخته شده است؛ جایی که سرعت موتور باید متناسب با نیاز واقعی فرآیند تغییر کند، نه اینکه موتور ساعت ها با دور ثابت کار کند. این درایو در کلاس 380 تا 480 ولت قرار دارد و برای موتورهای حدود 55 کیلووات یا 75 اسب بخار استفاده می شود. جریان خروجی نامی آن در ریتینگ مربوط به فن و پمپ حدود 110 آمپر است. مزیت H100 در این توان فقط کنترل فرکانس نیست. الگوریتم های مخصوص پمپ، کنترل چند موتور، امکانات مربوط به فشار ثابت، مدیریت فن و ارتباط با سامانه اتوماسیون، آن را به گزینه ای تخصصی برای تأسیسات صنعتی تبدیل کرده اند.

چرا H100 برای یک موتور 55 کیلووات با اینورتر عمومی فرق دارد؟

درایو عمومی معمولاً می تواند موتور را راه اندازی کرده و دور آن را تغییر دهد، اما H100 با نگاه به نیازهای HVAC طراحی شده است. برای نمونه تصور کنید سه پمپ در یک ایستگاه آبرسانی وجود دارد. مصرف در ابتدای شیفت بالا می رود، ظهر کاهش پیدا می کند و شب به حداقل می رسد. اگر منطق تابلو فقط براساس روشن و خاموش کردن موتورها باشد، کنترل فشار خشن تر خواهد بود و تعداد دفعات استارت افزایش پیدا می کند. سری H100 اجازه می دهد یک پمپ اصلی با دور متغیر کار کند و پمپ های دیگر زمانی وارد مدار شوند که ظرفیت واحد اول کافی نباشد. در هواساز نیز شرایط مشابه است. فن الزاماً نباید در تمام مدت با دور نامی بچرخد. فشار کانال، میزان باز بودن دمپرها و فرمان سیستم مدیریت ساختمان می توانند مبنای تعیین سرعت باشند. این همان نقطه ای است که انتخاب H100 نسبت به یک اینورتر صرفاً عمومی معنی پیدا می کند.

مشخصات فنی اینورتر سه فاز ال اس 55 کیلووات H100

برای بررسی دقیق مشخصات فنی اینورتر سه فاز ال اس 55 کیلووات H100 بهتر است پارامترهای اصلی این مدل از اینورتر ال اس به صورت یکپارچه و قابل مقایسه در جدول ارائه شوند. این بخش به خریدار کمک می کند پیش از انتخاب، اطلاعات فنی موردنیاز برای تطبیق اینورتر با موتور، نوع بار و شرایط کاری را سریع تر بررسی کند و از انتخاب نامناسب یا سایزینگ اشتباه جلوگیری شود.

این جدول نقطه شروع بررسی است. برای تأیید نهایی، مشخصات روی پلاک الکتروموتور باید کنار مشخصات درایو قرار گیرد.

یک اشتباه رایج: "موتور 55 کیلووات است، پس همین مدل مناسب است".

این جمله همیشه درست نیست. در پروژه صنعتی، سایزینگ بر مبنای جریان انجام می شود. توان موتور برای پیدا کردن محدوده اولیه مفید است، اما جریان نامی موتور تعیین می کند درایو تا چه اندازه حاشیه دارد. فرض کنید دو الکتروموتور هر دو 55 کیلووات باشند. یکی جریان نامی پایین تری دارد و دیگری به دلیل راندمان، ضریب توان یا طراحی متفاوت، جریان بیشتری می کشد. نمی توان فقط با مشاهده عدد 55 kW رفتار آنها را یکسان فرض کرد. برای LSLV0550H100-4 باید جریان پلاک موتور با ظرفیت حدود 110 آمپر مقایسه شود. اگر موتور دقیقاً نزدیک این محدوده قرار گرفته، باید عوامل دیگری مانند دمای محیط، ارتفاع سایت و ساعت کار روزانه نیز وارد محاسبه شوند. این همان جایی است که مشاهده پلاک قبل از صدور پیش فاکتور اهمیت پیدا می کند.

در پمپ خانه، این درایو چگونه فشار را مدیریت می کند؟

فرض کنید یک کارخانه برای خط مصرف خود به فشار ثابت آب نیاز دارد. مقدار آب مصرفی اما ثابت نیست. با روشن شدن چند دستگاه، دبی افزایش پیدا می کند و فشار افت می کند. با خاموش شدن مصرف کننده ها، فشار دوباره بالا می رود. در چنین شرایطی می توان ترانسمیتر فشار را به ورودی کنترلی H100 متصل کرد. درایو مقدار اندازه گیری شده را با فشار تنظیمی مقایسه کرده و سرعت موتور را تغییر می دهد. یعنی به جای اینکه اپراتور برای کنترل فشار مدام شیر را تنظیم کند، خود سرعت پمپ تغییر می کند. این موضوع در موتور 55 کیلووات اهمیت زیادی دارد؛ چون کارکرد بی دلیل در دور کامل یعنی مصرف انرژی بیشتر و ساعت کار بیشتر برای اجزای مکانیکی پمپ.

اگر مصرف تقریباً صفر شود چه اتفاقی می افتد؟

کاهش فرکانس تا هر مقدار دلخواه همیشه تصمیم درستی نیست. پمپ سانتریفیوژ محدوده عملکرد مشخصی دارد. اگر مصرف بسیار کم شود، چرخاندن موتور در دور پایین ممکن است خروجی مفیدی ایجاد نکند. منطق Sleep در H100 برای چنین سناریویی قابل استفاده است. وقتی شرایط تعریف شده برقرار شود، پمپ متوقف می شود. اگر فشار شبکه بعداً افت کند، فرمان فعالیت مجدد صادر خواهد شد. در زمان راه اندازی باید مقدار Wake-up با دقت تنظیم شود. اگر اختلاف فشار خیلی محدود باشد، درایو مرتب موتور را روشن و خاموش می کند و نتیجه دقیقاً خلاف هدف اولیه خواهد بود. در یک پروژه حرفه ای،Set Point از روی حدس تنظیم نمی شود. رفتار واقعی مصرف شبکه باید دیده شود.

اگر یک پمپ 55 کیلووات جوابگو نباشد چه می شود؟

در بوسترپمپ بزرگ معمولاً چند واحد به صورت موازی نصب می شوند. سناریوی متداول این است که پمپ اصلی ابتدا با دور متغیر فشار را حفظ کند. زمانی که به محدوده بالای فرکانس می رسد ولی فشار هنوز تأمین نشده، یک پمپ کمکی وارد مدار می شود. سری H100 برای کنترل چند موتور امکانات اختصاصی دارد و می تواند بخشی از این توالی را مدیریت کند.

فرض کنید سه پمپ 55 کیلووات وجود دارد:
پمپ اول دور متغیر دارد. با افزایش مصرف، پمپ دوم وارد مدار می شود. اگر تقاضا باز هم بالاتر برود، پمپ سوم نیز فعال خواهد شد. با افت دبی، ترتیب خاموش شدن برعکس انجام می شود. مزیت این روش این است که ظرفیت پمپخانه متناسب با مصرف وارد مدار می شود؛ نه اینکه سه موتور بزرگ همیشه فعال باشند.

اگر LSLV0550H100-4 روی فن نصب شود.

یک موتور 75 اسب فقط در پمپخانه دیده نمی شود. فن های بزرگ هواساز، اگزاست صنعتی و برج خنک کن نیز ممکن است در این رنج قرار داشته باشند. برای فن، مسئله اصلی معمولاً حفظ فشار یا دبی هوای موردنیاز است. مثلاً در یک سالن تولید، تمام نقاط مکش همیشه هم زمان فعال نیستند. اگر فن دائم با 50 هرتز بچرخد، ظرفیت بیش از نیاز تولید می شود. یک سنسور فشار در کانال می تواند مرجع کنترل قرار گیرد و درایو سرعت فن را براساس وضعیت شبکه تنظیم کند. در این شرایط، کنترل دور از طریق موتور معمولاً منطقی تر از این است که فن دائم با سرعت کامل بچرخد و دمپرها مسیر هوا را محدود کنند.

نکته ای که در فن های بزرگ نادیده گرفته می شود: اینرسی

پروانه فن بزرگ اینرسی قابل توجهی دارد. اگر زمان شتاب بیش از حد کوتاه تنظیم شود، موتور برای رسیدن سریع به سرعت هدف جریان بالاتری طلب می کند. نتیجه می تواند افزایش فشار روی کوپلینگ، تسمه یا سیستم انتقال باشد. از طرف دیگر، توقف خیلی سریع فن بزرگ نیز همیشه مناسب نیست. پارامترهای Acceleration و Deceleration باید براساس رفتار واقعی مجموعه مکانیکی تنظیم شوند. در Commissioning بهتر است افزایش سرعت مرحله ای انجام شود و وضعیت جریان، ارتعاش و صدای فن هم زمان کنترل شود.

نقش دمپر در راه اندازی فن

در هواسازهای بزرگ، موقعیت دمپر بخشی از توالی بهره برداری است. تصور کنید فرمان Run صادر شده اما دمپر اصلی هنوز بسته است. فن بزرگ شروع به چرخش می کند و فشار نامناسبی در کانال شکل می گیرد. درایو H100 امکانات مرتبط با Damper Control را برای چنین کاربردهایی دارد. در طراحی صحیح، موقعیت دمپر، فیدبک آن و اجازه راه اندازی فن باید هماهنگ شوند. این قابلیت به خصوص در پروژه هایی که چند وضعیت کاری دارند، مفید است.

چرا وجود DC Reactor در این توان مهم است؟

درایوهای بزرگ از دید شبکه برق هم باید بررسی شوند. اینورترH100 در محدوده توان 55 کیلووات دارای DC Reactor داخلی است. وظیفه راکتور فقط یک مشخصه کاتالوگی نیست؛ این بخش می تواند به بهبود شرایط جریان ورودی و کاهش بخشی از اعوجاج هارمونیکی کمک کند. اگر در کارخانه چند درایو 45، 55 یا 75 کیلووات روی یک ترانس مشترک نصب شده باشند، اثر بارهای غیرخطی روی شبکه جدی تر می شود. در چنین سایتی بهتر است وضعیت THD و ظرفیت ترانس بررسی شود. وجود راکتور داخلی یک مزیت است، اما جای مطالعه هارمونیک کل کارخانه را نمی گیرد. کد EMC را موقع استعلام فراموش نکنید.

یکی از تفاوت هایی که در خرید LSLV0550H100-4 ممکن است باعث اختلاف قیمت شود، وضعیت فیلتر EMC است. در این رنج، نسخه های سفارش پذیر متفاوتی وجود دارند. اگر پروژه از نظر تداخل الکترومغناطیسی حساس است، کد کامل باید مشخص شود. مثلاً اگر ترانسمیتر فشار، PLC و کارت های آنالوگ در همان تابلو قرار دارند، نویز می تواند روی سیگنال ها اثر بگذارد. اما حتی گران ترین فیلتر EMC هم کابل کشی اشتباه را اصلاح نمی کند. مسیر کابل موتور را از کابل 4-20mA جدا کنید. شیلد را درست اجرا کنید و اتصال زمین را جدی بگیرید. گاهی تکنسین ساعت ها PID را تغییر می دهد، در حالی که مشکل اصلی نویز سنسور است.

تابلو مناسب برای 55 کیلووات چه ویژگی ای دارد؟

اینورترLSLV0550H100-4 در نسخه استاندارد با حفاظت IP20 عرضه می شود و معمولاً درون تابلو قرار می گیرد. در اینجا اندازه کابینت فقط بر اساس ابعاد درایو انتخاب نمی شود. تلفات حرارتی، فن های خنک کننده، دمای هوای ورودی و فاصله از تجهیزات مجاور باید در نظر گرفته شوند. اگر تابلو داخل موتورخانه ای قرار دارد که دمای آن در تابستان بالا می رود، ظرفیت تهویه باید با بدترین شرایط محاسبه شود. در کارخانه های دارای گردوغبار هم موضوع پیچیده تر است. نمی توان برای جلوگیری از ورود خاک تابلو را کاملاً بست و انتظار داشت دما بالا نرود. راه حل، طراحی هم زمان حفاظت محیطی و دفع حرارت است.

سری H100 برای چه تجهیزاتی انتخاب مناسبی نیست؟

روی پلاک دستگاه 55 کیلووات نوشته شده، اما این به معنی مناسب بودن آن برای هر موتور 55 کیلووات نیست. سریH100 با تمرکز بر بارهای فن و پمپ ساخته شده است. اگر موتور متعلق به سنگ شکن، اکسترودر، جرثقیل، آسیاب یا میکسر سنگین باشد، منحنی گشتاور و Duty کاری آن با پمپ سانتریفیوژ تفاوت دارد. در چنین پروژه ای بهتر است ابتدا مشخص شود بار Constant Torque است یا Variable Torque و سپس خانواده درایو انتخاب شود. خرید H100 تنها به دلیل مشابه بودن توان موتور، تصمیم مهندسی کاملی نیست.

قبل از خرید LSLV0550H100-4 چه اطلاعاتی آماده کنیم؟

برای استعلام دقیق، بهتر است پنج مورد در اختیار کارشناس فروش قرار گیرد: تصویر پلاک موتور، جریان نامی، ولتاژ، نوع تجهیز و شرایط کاری. اگر موتور مربوط به پمپ است، اطلاعاتی مانند تعداد پمپ ها، کنترل فشار و وجود ترانسمیتر نیز کمک می کند. برای فن، نوع فرمان، BMS، سنسور فشار و نحوه کنترل دمپر اهمیت دارند و اگر تجهیز سه شیفت کار می کند یا داخل محیط گرم نصب خواهد شد، این موضوع را از ابتدا اعلام کنید. این اطلاعات باعث می شوند خرید از حالت «یک اینورتر 55 کیلووات بدهید» خارج شود و به انتخاب متناسب با پروژه برسد.

خرید اینورتر سه فاز ال اس 55 کیلووات H100 از دلکو صنعت

اینورتر LS H100 مدل LSLV0550H100-4 برای کنترل موتورهای سه فاز 55 کیلووات در محدوده 380 تا 480 ولت و به ویژه بارهای پمپ، فن و HVAC طراحی شده است. جریان نامی حدود 110 آمپر، کنترل فرآیند داخلی، امکانات پمپخانه و قابلیت اتصال به سیستم های کنترلی، این درایو را برای پروژه های تأسیساتی متوسط و بزرگ مناسب می کند. اما در این توان، انتخاب فقط از روی جدول کافی نیست. اگر جریان موتور نزدیک محدودیت درایو باشد، تابلو گرم باشد یا کنترل چند پمپ موردنظر باشد، شرایط باید قبل از سفارش بررسی شوند.
برای دریافت قیمت اینورتر LS H100 مدل LSLV0550H100-4 و بررسی فنی، می توانید پلاک موتور و شرح کوتاهی از کاربرد را برای کارشناسان دلکو صنعت ارسال کنید. بررسی همین اطلاعات ساده قبل از خرید مشخص می کند H100 توان 55 کیلووات دقیقاً مناسب پروژه است یا باید در سایز، کد سفارش یا تجهیزات جانبی بازنگری شود.
