اینورتر سه فاز ال اس 75 کیلووات H100

در موتورهای 75 کیلووات، تفاوت میان یک سیستم پایدار و مجموعه ای که مرتب با خطا، توقف یا نوسان فرآیند مواجه می شود، اغلب به جزئیاتی برمی گردد که هنگام خرید نادیده گرفته شده اند. ظرفیت ترانس، آمپر واقعی موتور، فضای تابلو، طول کابل، شرایط تهویه و حتی نوع فرمانی که از اتاق کنترل ارسال می شود، روی نتیجه اثر دارند. اینورتر LS H100 مدل LSLV0750H100-4 برای کنترل موتورهای بزرگ فن و پمپ در همین سطح توان توسعه یافته است. این تجهیز از خانواده H100 شرکت LS ELECTRIC است و با ورودی سه فاز 380 تا 480 ولت کار می کند. در ریتینگ سبک کار، توان موتور متناظر 75 کیلووات یا 100 اسب بخار، جریان خروجی 142 آمپر و ظرفیت خروجی 108.2 kVA است. این اعداد فقط مشخصات روی کاغذ نیستند. برای مهندس پروژه، 142 آمپر تعیین می کند که موتور مورد نظر واقعاً در محدوده کاری درایو قرار دارد یا خیر؛ موضوعی که از خود عبارت «اینورتر 75 کیلووات» مهم تر است.

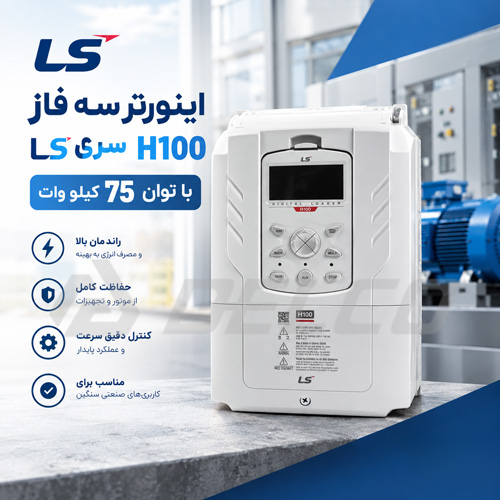

اینورتر LSLV0750H100-4 در چه سطحی از پروژه قرار می گیرد؟

این سایز معمولاً جایی استفاده می شود که دیگر با یک موتور کوچک تأسیساتی روبه رو نیستیم. پمپ خانه های اصلی کارخانه، هواسازهای بزرگ، فن های مکنده خطوط تولید، فن برج خنک کن و سامانه های گردش آب از نمونه های متداول هستند. در چنین پروژه هایی موتور ممکن است چندین ساعت بدون توقف کار کند و تغییر کوچک در دور آن، تأثیر قابل توجهی بر دبی یا هوادهی داشته باشد. سری H100 برای بارهای Fan & Pump طراحی شده است. بنابراین فلسفه عملکرد آن با درایوی که قرار است جرثقیل، آسیاب یا ماشین آلات دارای گشتاور سنگین را کنترل کند متفاوت است. این نکته هنگام سفارش اهمیت زیادی دارد که توان 75 کیلووات بودن موتور به تنهایی دلیل کافی برای انتخاب H100 نیست؛ نوع بار باید مشخص باشد.

مشخصات فنی اینورتر LSLV0750H100-4

برای بررسی مشخصات فنی اینورتر LSLV0750H100-4 باید پارامترهایی مانند توان، ولتاژ ورودی و خروجی، جریان نامی، قابلیت های کنترلی و شرایط کاری دستگاه را در کنار یکدیگر ارزیابی کرد. این اطلاعات مشخص می کنند که اینورتر تا چه اندازه با موتور و شرایط عملیاتی سیستم شما سازگاری دارد. در جدول زیر، مشخصات فنی اینورتر سه فاز LS سری H100 به صورت منظم ارائه شده است تا مقایسه و انتخاب تجهیز برای پروژه های صنعتی ساده تر انجام شود. بررسی این مشخصات پیش از خرید، از انتخاب مدل نامتناسب با موتور یا شرایط کاری جلوگیری می کند و به تصمیم گیری دقیق تر در زمان استعلام کمک خواهد کرد.

یک نکته مهم درباره این جدول وجود دارد. مقادیر 75 کیلووات و 142 آمپر مربوط به سبک کار هستند. در دیتاشیت H100+ برای همین سایز، سنگین کار برابر 55 کیلووات، 75 اسب بخار و جریان خروجی 106 آمپر ذکر شده است. بنابراین هنگام مقایسه مشخصات باید مشخص باشد درباره کدام Duty صحبت می کنیم.

عدد 75 کیلووات روی کاتالوگ با 75 کیلووات در کارخانه فرق دارد!

فرض کنید روی پلاک یک الکتروموتور پمپ عبارت 75 kW دیده می شود. اولین واکنش نباید سفارش فوری اینورتر ال اس مدل LSLV0750H100-4 باشد. ابتدا آمپر پلاک را بخوانید. اگر موتور جریان بالایی دارد، باید آن را با ظرفیت 142 آمپر در شرایط Normal Duty (سبک کار) مقایسه کرد. سپس دمای محیط، ساعت کاری و وضعیت بار بررسی می شوند. برای مثال، موتور فن یک کارخانه که بیشتر ساعات در 60 تا 80 درصد ظرفیت کار می کند، شرایط متفاوتی با موتوری دارد که پیوسته نزدیک Full Load فعالیت می کند. موضوع Carrier Frequency نیز مطرح است. افزایش فرکانس حامل برای کاهش صدای موتور می تواند محدودیت حرارتی ایجاد کند و ظرفیت جریان قابل استفاده باید براساس دستورالعمل سازنده بررسی شود. پس سؤال صحیح این نیست که <<آیا این درایو 75 کیلووات است؟ سؤال صحیح این است: «آیا ظرفیت الکتریکی و حرارتی آن با موتور و شرایط سایت من همخوانی دارد؟>>

کنترل فشار بدون درگیر کردن دائم اپراتور

در یک خط انتقال آب، فشار مرتب با تعداد مصرف کننده ها تغییر می کند. کنترل دستی شیر برای چنین سیستمی راهکار مناسبی نیست. با نصب ترانسمیتر، فشار واقعی می تواند به H100 ارسال شود. کنترلر PID داخلی اختلاف مقدار اندازه گیری شده و فشار هدف را پردازش کرده و سرعت پمپ را تغییر می دهد. وقتی چند مصرف کننده وارد مدار می شوند، فشار افت می کند و فرکانس افزایش می یابد. بعد از کاهش مصرف، سرعت دوباره پایین می آید. نکته اجرایی در اینجا تنظیم PID است. اگر Gain و زمان های پاسخ بدون توجه به حجم خط و رفتار پمپ تنظیم شوند، فشار ممکن است دائماً بالا و پایین شود. در این حالت معمولاً اولین مظنون خود اینورتر است، در حالی که مشکل می تواند صرفاً پارامتردهی نامناسب باشد.

سه پمپ 75 کیلووات؛ آیا هر سه باید با اینورتر کار کنند؟

نه الزاماً؛ در بسیاری از پمپ خانه ها می توان یک پمپ را به صورت Variable Speed و واحدهای دیگر را مرحله ای کنترل کرد. فرض کنید سه پمپ موازی دارید. پمپ اول فشار را با تغییر دور تنظیم می کند. اگر به محدوده بالای ظرفیت برسد ولی فشار همچنان کافی نباشد، پمپ دوم وارد مدار می شود. بعد از ورود پمپ دوم، واحد Variable Speed دوباره وظیفه Trim کردن فشار را انجام می دهد. اگر مصرف بیشتر شود، واحد سوم نیز فعال خواهد شد. این معماری می تواند تعداد درایوهای موردنیاز را کاهش دهد، اما طراحی مدار قدرت آن باید دقیق باشد. حفاظت هر موتور، کنتاکتورها، اینترلاک و منطق Changeover باید قبل از ساخت تابلو تعیین شوند.

در فن 100 اسب، کنترل دور چه چیزی را تغییر می دهد؟

فن های بزرگ معمولاً براساس بدترین شرایط طراحی می شوند؛ ولی بدترین شرایط تمام سال وجود ندارد. در یک هواساز صنعتی ممکن است حداکثر هوادهی فقط در ساعات مشخص موردنیاز باشد. در برج خنک کن نیز بار حرارتی با فصل، دمای محیط و شرایط فرآیند تغییر می کند. اینورتر سریLSLV0750H100-4 اجازه می دهد سرعت موتور براساس سنسور یا فرمان کنترل مرکزی تغییر کند. این شیوه به خصوص زمانی ارزش دارد که قبلاً ظرفیت هوا با دمپر محدود می شده است. به جای اینکه موتور با سرعت کامل کار کند و بخشی از مسیر هوا بسته شود، می توان تولید هوا را از منبع تنظیم کرد.

پروانه سنگین، تنظیمات متفاوت می خواهد

یکی از اشتباهات راه اندازی فن 75 کیلووات، انتخاب Ramp بسیار سریع است. پروانه بزرگ انرژی جنبشی قابل توجهی دارد. موتور برای شتاب دادن سریع به این مجموعه باید گشتاور لازم را تأمین کند. زمان Acceleration باید براساس رفتار واقعی فن انتخاب شود، نه اینکه پارامتر پیش فرض بدون آزمایش باقی بماند. در توقف نیز همین مسئله وجود دارد. اگر Deceleration بسیار کوتاه باشد، انرژی برگشتی مجموعه دوار می تواند ولتاژ DC Bus را افزایش دهد. برای فن های با اینرسی بالا بهتر است زمان توقف براساس اندازه گیری و رفتار واقعی تجهیز تنظیم شود.

یک نکته مهم درباره EMC مدل 75 کیلووات

در رنج 75 کیلووات، شرایط EMC با بعضی مدل های پایین تر متفاوت است. کد رایج این سایزLSLV0750H100-4COFD است. طبق اطلاعات LS، مدل های 75 و 90 کیلووات H100 می توانند بدون فیلتر EMC مجزا الزامات EN 61800-3 را پوشش دهند. این ویژگی از نظر طراحی تابلو مهم است، اما باز هم نباید آن را با مصونیت کامل در برابر نویز اشتباه گرفت. اگر کابل خروجی موتور 75 کیلووات در کنار کابل ترانسمیتر فشار عبور کند، احتمال ایجاد اختلال وجود دارد. فاصله کابل های قدرت و کنترل، شیلد، ارت و روش ورود کابل ها به تابلو باید اصولی اجرا شوند. ورودی 133.6 آمپر فقط یک عدد دیتاشیت نیست. جریان ورودی ND این رنج حدود 133.6 آمپر اعلام شده است. این مقدار در انتخاب تجهیزات بالادست اهمیت دارد. کلید، کابل، باسبار، ترمینال و تجهیزات حفاظتی نباید صرفاً براساس تجربه یک تابلو کوچک تر انتخاب شوند. اگر چند درایو بزرگ از یک ترانس تغذیه می شوند، بررسی ظرفیت شبکه جدی تر می شود. در این شرایط فقط مجموع کیلووات موتورها کافی نیست؛ ضریب هم زمانی، جریان، هارمونیک و شرایط ترانس باید دیده شوند. این همان مرحله ای است که طراحی تابلو از خرید یک VFD جدا می شود.

فضای تابلو را قبل از خرید مشخص کنید.

مجموعهLS برای نسخه استاندارد این سایز وزن حدود 43 کیلوگرم اعلام کرده است. بنابراین با تجهیز کوچکی روبه رو نیستیم. قابلیتIP20 بودن بدنه نیز به این معنی است که معمولاً باید حفاظت محیطی توسط تابلو تأمین شود. برای جانمایی باید فضای گردش هوا، امکان سرویس، مسیر کابل های قدرت و فاصله از تجهیزات گرم دیگر دیده شود. قرار دادن چند درایو پرقدرت در یک کابینت فشرده، بدون محاسبه حرارت، می تواند دمای داخلی را بالا ببرد. گاهی در چنین شرایطی تابلو در زمستان بدون مشکل کار می کند اما با شروع تابستان خطای حرارتی ظاهر می شود. علت، خرابی ناگهانی دستگاه نیست؛ طراحی حرارتی از ابتدا برای بدترین دمای محیط انجام نشده است.

H100 یا یک درایو Heavy Duty؟

پاسخ به نوع ماشین بستگی دارد. اگر موتور 75 کیلووات مربوط به پمپ سانتریفیوژ، فن، هواساز یا برج خنک کن است، H100 دقیقاً در حوزه ای قرار دارد که برای آن توسعه یافته است. اما اگر همان موتور روی سنگ شکن، نوار نقاله بارگیری شده، آسیاب یا میکسر سنگین نصب شده باشد، شرایط فرق می کند. این بارها ممکن است گشتاور بالایی در راه اندازی یا سرعت پایین نیاز داشته باشند. در این وضعیت باید Heavy Duty Rating و حتی خانواده دیگری از درایوهای LS بررسی شود. اشتباه این است که تنها عدد 75 kW دیده شود و ماهیت ماشین نادیده گرفته شود.

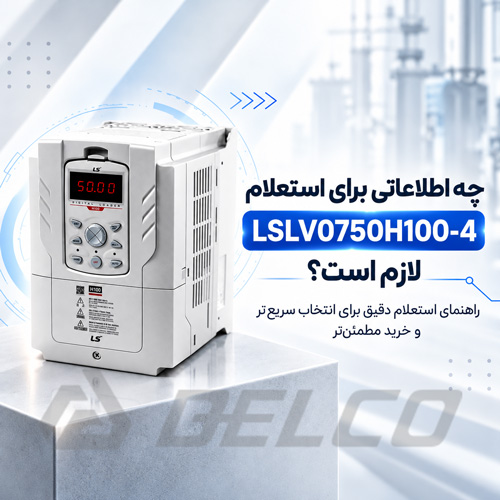

چه اطلاعاتی برای استعلام LSLV0750H100-4 لازم است؟

برای یک استعلام حرفه ای، ارسال عکس پلاک موتور بهترین شروع است. بعد از آن باید مشخص شود تجهیز پمپ است یا فن، چند ساعت در روز کار می کند و روش کنترل آن چیست. در پمپخانه، فشار موردنظر، تعداد پمپ ها و وجود ترانسمیتر مهم هستند. در هواساز، نوع سنسور، فرمان BMS و وضعیت دمپر باید مشخص شوند. شرایط تابلو هم باید اعلام شود؛ مخصوصاً اگر محیط گرم، مرطوب یا پرگرد و غبار است. با این اطلاعات می توان درباره خود درایو، کابل، تجهیزات حفاظتی و نحوه کنترل تصمیم دقیق تری گرفت.

خرید اینورتر LSLV0750H100-4 از دلکو صنعت

اینورتر LS H100 مدل LSLV0750H100-4 در Normal Duty (سبک کار) برای موتور سه فاز 75 کیلووات یا 100 اسب بخار طراحی شده است. ورودی 380 تا 480 ولت، جریان خروجی نامی 142 آمپر و ظرفیت 108.2 kVA، مشخصات اصلی این رنج را تشکیل می دهند. این سایز بیشتر برای پمپ های سانتریفیوژ بزرگ، فن های صنعتی، هواساز، برج خنک کن و سامانه های HVAC با بار متغیر مطرح است. اگر تجهیز شما گشتاور سنگین دارد، انتخاب باید با ریتینگ Heavy Duty دوباره بررسی شود.
برای خرید و استعلام قیمت LSLV0750H100-4 بهتر است پلاک الکتروموتور و اطلاعات کاربرد برای کارشناسان دلکو صنعت ارسال شود. بررسی آمپر موتور، شرایط بار و نحوه نصب قبل از سفارش مشخص می کند که ریتینگ 75 کیلووات H100 پاسخگوی پروژه است یا باید سایز و نوع درایو تغییر کند. این بررسی در موتور 100 اسب، بسیار کم هزینه تر از اصلاح تابلو بعد از نصب است.
