اینورتر سه فاز ال اس 90 کیلووات H100

در تجهیزات 90 کیلووات، اشتباه در انتخاب درایو دیگر یک خطای کوچک نیست. اگر جریان واقعی موتور با ظرفیت درایو هم خوانی نداشته باشد، اگر تهویه تابلو برای این سطح توان محاسبه نشده باشد یا اگر نوع بار به اشتباه Variable Torque فرض شود، نتیجه می تواند توقف پمپخانه، تریپ های مکرر، افزایش دمای تجهیزات و هزینه دوباره کاری در تابلو باشد. اینورتر LS H100 مدل LSLV0900H100-4 برای موتورهای سه فاز بزرگ در کاربردهای فن، پمپ و HVAC طراحی شده و در رنجی قرار می گیرد که بررسی مهندسی پروژه قبل از خرید، واقعاً ضروری است. این مدل در کلاس ولتاژی 380 تا 480 ولت قرار دارد و توان نامی آن در ریتینگ Normal Duty (سبک کار) برابر 90 کیلووات یا 125 اسب بخار است. جریان خروجی نامی این سایز حدود 170 آمپر و ظرفیت خروجی آن حدود 129.6 kVA است. همین اعداد نشان می دهند که LSLV0900H100-4 دیگر یک تجهیز ساده برای نصب در یک تابلو کوچک نیست؛ این درایو باید همراه با کابل، کلید، باسبار، سیستم تهویه و ساختار کنترلی متناسب با یک موتور بزرگ دیده شود.

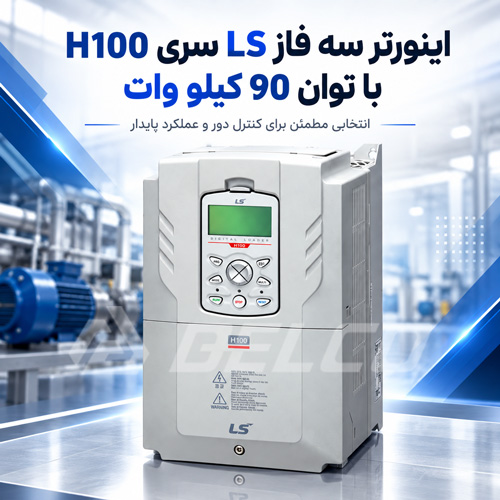

اینورتر LSLV0900H100-4 برای چه پروژه ای ساخته شده است؟

این رنج بیشتر در پروژه هایی دیده می شود که موتور به صورت پیوسته یا نیمه پیوسته کار می کند و نیاز فرآیند در طول زمان تغییر دارد. پمپ های اصلی گردش آب، ایستگاه های انتقال سیال، فن های بزرگ خطوط تهویه، هواسازهای مرکزی، اگزاست فن صنعتی و فن های برج خنک کن از کاربردهای رایج هستند. وجه مشترک این تجهیزات این است که معمولاً لازم نیست در تمام ساعات با ظرفیت کامل کار کنند. برای مثال، یک پمپ 90 کیلووات ممکن است برای پیک مصرف طراحی شده باشد، اما بخش زیادی از روز در دبی پایین تر کار کند. در چنین شرایطی، کنترل دور به جای کار دائم در 50 هرتز می تواند نقطه کاری را به نیاز واقعی سیستم نزدیک کند. سری H100 اینورتر ال اس برای همین دسته از بارهای فن و پمپ توسعه یافته است. اگر موتور 90 کیلووات مربوط به تجهیزی مثل سنگ شکن، جرثقیل، آسیاب یا اکسترودر باشد، باید Duty و گشتاور بار جداگانه بررسی شود.

ساختار و تحلیل کد LSLV0900H100-4

کد این محصول اطلاعات اصلی دستگاه را در خود دارد. عبارت LSLV به خانواده درایوهای ولتاژ پایین LS ELECTRIC مربوط است، عدد 0900 رده توان 90 کیلووات را مشخص می کند، H100 نام خانواده محصول و عدد 4 به کلاس ولتاژی 400 ولت اشاره دارد. در استعلام های صنعتی بهتر است همیشه کد کامل روی پلاک اعلام شود. تفاوت در آپشن ها، فیلترها و نسخه تولید می تواند روی مشخصات نهایی محصول اثر بگذارد. این نکته در توان های بالا مهم تر است، چون ممکن است دو اینورتر با عنوان یکسان H100 توان 90 کیلووات از نظر برخی تجهیزات داخلی یا کد سفارش دقیقاً مشابه نباشند.

این اعداد باید هنگام خرید با پلاک همان موتور مقایسه شوند. در توان 90 کیلووات، عدد جریان از خود توان مهم تر است.

چرا 90 کیلووات بودن موتور به تنهایی کافی نیست؟

یکی از خطاهای پرتکرار در خرید درایو، اعلام فقط توان موتور است. دو موتور 90 کیلووات ممکن است از نظر جریان نامی، ضریب توان، راندمان و شرایط کاری متفاوت باشند. اگر موتور در ریتینگ واقعی جریان بالاتری بکشد، ممکن است انتخاب دقیقاً هم اندازه از نظر کیلووات حاشیه کافی ایجاد نکند. برای همین، تصویر پلاک موتور باید قبل از صدور پیش فاکتور بررسی شود. علاوه بر جریان، باید مشخص شود موتور چند ساعت در روز کار می کند، بار آن چند درصد از زمان نزدیک نامی است و محیط نصب چه دمایی دارد. درایوی که در اتاق برق خنک کار می کند، شرایطی متفاوت با همان مدل در موتورخانه 45 درجه دارد.

رفتار LSLV0900H100-4 در یک پمپ خانه بزرگ

فرض کنید یک پمپ 90 کیلووات مسئول حفظ فشار در شبکه آب صنعتی است. مصرف در ابتدای شیفت بالا می رود، در میانه روز افت می کند و در ساعات شب به حداقل می رسد. اگر موتور همیشه با سرعت نامی کار کند، بخش زیادی از کنترل فشار باید با ولو انجام شود. در این حالت موتور انرژی لازم برای تولید دبی بالا را مصرف می کند، اما بخشی از آن در شیر تلف می شود. با استفاده از H100، فشار واقعی توسط ترانسمیتر اندازه گیری می شود و PID داخلی درایو سرعت موتور را تغییر می دهد. وقتی فشار کاهش پیدا می کند، فرکانس بالا می رود. با افزایش فشار، دور کمتر می شود. این روش باعث می شود خود منبع تولید دبی با نیاز شبکه هماهنگ شود.

در یک پمپ 125 اسب، نقطه کار مهم تر از دور موتور است.

کاهش دور همیشه به معنی کار بهتر نیست. پمپ سانتریفیوژ باید در محدوده مناسب منحنی خود کار کند. اگر سرعت بیش از حد کاهش پیدا کند، ممکن است دبی مفید کم شود یا پمپ از ناحیه مناسب عملکرد خارج شود. بنابراین در پروژه واقعی، حداقل فرکانس نباید صرفاً روی یک عدد قراردادی قرار گیرد. بهتر است منحنی پمپ، حداقل دبی مجاز و رفتار هیدرولیکی شبکه بررسی شوند. این موضوع در پمپ های 90 کیلووات اهمیت بیشتری دارد، چون کارکرد طولانی خارج از نقطه مناسب می تواند فشار بیشتری به یاتاقان و مکانیکال سیل وارد کند.

سیستم چندپمپه؛ یک درایو یا چند درایو؟

در ایستگاه های بزرگ معمولاً بیش از یک پمپ وجود دارد. فرض کنید سه پمپ 90 کیلووات به صورت موازی نصب شده اند. یکی از روش های رایج این است که یک پمپ به صورت Variable Speed کار کند و دو پمپ دیگر مرحله ای وارد مدار شوند. در ساعات کم مصرف فقط پمپ اصلی فعال است. با افزایش دبی، پمپ دوم وارد مدار می شود و پمپ دورمتغیر وظیفه Trim کردن فشار را برعهده می گیرد. اگر مصرف بیشتر شود، پمپ سوم نیز فعال می شود. این ساختار می تواند تعداد درایوها را کاهش دهد، اما طراحی تابلو پیچیده تر می شود. کنتاکتورها، اینترلاک ها، حفاظت شاخه ها و منطق Changeover باید قبل از ساخت تابلو تعریف شوند.

اگر شبکه مصرف تقریباً صفر شود.

در پمپ خانه ها ساعات کم باری وجود دارد که مصرف تقریباً به صفر می رسد. در این وضعیت چرخاندن یک موتور 90 کیلووات در فرکانس بسیار پایین همیشه منطقی نیست. قابلیت Sleep/Wake-up می تواند پمپ را در شرایط تعریف شده متوقف کند و بعد از افت فشار دوباره راه اندازی کند. تنظیم این منطق باید با دقت انجام شود. اگر اختلاف بین نقطه توقف و استارت بسیار کم باشد، تعداد دفعات روشن و خاموش شدن افزایش پیدا می کند. حجم مخزن، نشتی شبکه و الگوی مصرف باید هنگام تعیین Set Point دیده شوند.

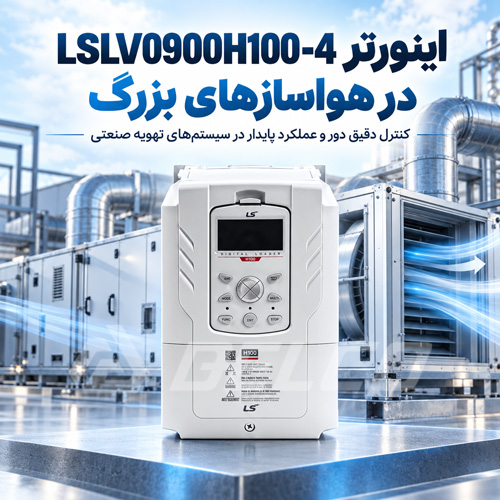

اینورتر LSLV0900H100-4 در هواساز بزرگ

در هواساز مرکزی یک کارخانه یا ساختمان بزرگ، فن 90 کیلووات معمولاً براساس حداکثر بار طراحی می شود. اما حداکثر بار همیشه وجود ندارد. اگر فشار کانال یا حجم هوادهی موردنیاز کاهش پیدا کند، H100 می تواند دور فن را متناسب با فرمان سنسور یا BMS کاهش دهد. این رویکرد با کنترل سنتی توسط دمپر تفاوت دارد. در کنترل دمپری، موتور ممکن است همچنان با سرعت کامل کار کند و مسیر هوا محدود شود. در کنترل دور، ظرفیت از سمت موتور تنظیم می شود. برای فن های بزرگ، این تغییر می تواند روی مصرف انرژی و صدای سیستم اثر محسوسی داشته باشد.

کنترل دمپر و توالی راه اندازی

در یک فن بزرگ، وضعیت دمپر قبل از Run اهمیت دارد. اگر فن با دور بالا شروع به کار کند اما دمپر اصلی بسته باشد، فشار نامناسب در کانال ایجاد می شود. سری H100 امکاناتی برای هماهنگ کردن این توالی در اختیار طراح قرار می دهد. می توان وضعیت دمپر را در منطق راه اندازی وارد کرد تا فن تنها زمانی فعال شود که مسیر هوا آماده باشد. این قابلیت در پروژه های HVAC بزرگ و سیستم های تخلیه صنعتی ارزش بیشتری دارد.

تفاوت HAND و AUTO در بهره برداری واقعی

درایو 90 کیلووات معمولاً از اتاق کنترل فرمان می گیرد، اما تیم تعمیرات گاهی نیاز دارد موتور را مستقیم کنار تابلو تست کند. حالت HAND برای همین کار مفید است. تکنسین می تواند بعد از تعمیر پمپ یا تعویض یاتاقان فن، موتور را محلی و با فرکانس پایین تست کند. پس از پایان سرویس، سیستم دوباره روی AUTO قرار می گیرد و فرمان به PLC یا BMS برمی گردد. این قابلیت ساده در پروژه های بزرگ، زمان عیب یابی را کاهش می دهد.

شبکه ارتباطی در یک پروژه 90 کیلوواتی

در چنین رنجی، معمولاً درایو مستقل کار نمی کند. بنابراین PLC یا BMS باید وضعیت Run، خطا، فرکانس و برخی پارامترهای عملکردی را دریافت کند. اینورتر سری H100 برای اتصال به سیستم های کنترلی و مانیتورینگ صنعتی طراحی شده و ارتباطات مناسب برای پروژه های HVAC و اتوماسیون را در اختیار کاربر قرار می دهد. قبل از خرید بهتر است پروتکل موردنیاز مشخص باشد. اگر پروژه BACnet، Modbus یا ساختار دیگری دارد، باید از همان ابتدا مشخص شود تا کارت یا تجهیزات ارتباطی مناسب انتخاب شوند.

بررسی شبکه برق قبل از نصب درایو 90 کیلووات

در توان 90 کیلووات، فقط موتور مهم نیست؛ خود شبکه برق هم باید بررسی شود. جریان ورودی بالا است و کلید، کابل، باسبار و تجهیزات حفاظتی باید متناسب با آن انتخاب شوند. اگر چند VFD بزرگ روی یک ترانس مشترک قرار گرفته باشند، باید اثر مجموع آنها روی هارمونیک و ظرفیت ترانس بررسی شود. در این سطح توان، طراحی صحیح بالادست اهمیت زیادی دارد. گاهی مشکل به اشتباه به خود درایو نسبت داده می شود، در حالی که افت ولتاژ یا ظرفیت ناکافی ترانس عامل اصلی است.

تابلو مناسب برای LSLV0900H100-4

این مدل در نسخه استاندارد IP20 است و باید داخل تابلو مناسب نصب شود. درایو 90 کیلووات مقدار قابل توجهی گرما تولید می کند. بنابراین فضای کابینت، ظرفیت فن ها و مسیر خروج هوای گرم باید محاسبه شوند. قرار دادن چند درایو بزرگ در کنار هم بدون فاصله و تهویه مناسب می تواند دمای داخلی را بالا ببرد. در محیط های پرگردوغبار، چالش دوگانه است: باید از ورود آلودگی جلوگیری شود و در عین حال گرما خارج شود. به همین دلیل طراحی تابلو برای این توان باید هم حفاظت محیطی و هم محاسبه حرارتی داشته باشد.

چه زمانی H100 گزینه مناسبی نیست؟

اگر موتور 90 کیلووات روی یک پمپ سانتریفیوژ، فن یا تجهیز HVAC نصب شده باشد،H100 در محدوده کاربرد طبیعی خود قرار دارد. اما اگر همان موتور روی جرثقیل، سنگ شکن، آسیاب یا اکسترودر کار کند، شرایط فرق می کند. این بارها ممکن است به گشتاور زیاد در سرعت پایین یا اضافه بار بالاتر نیاز داشته باشند. در این وضعیت، باید Heavy Duty Rating و سری مناسب تری از درایوهای LS بررسی شود. استفاده از H100 فقط به دلیل یکسان بودن توان موتور، انتخاب فنی کاملی نیست.

چه اطلاعاتی قبل از استعلام آماده کنیم؟

برای خرید LSLV0900H100-4 بهتر است پنج مورد از قبل مشخص باشند:

• پلاک موتور، جریان نامی، ولتاژ، نوع تجهیز و شرایط محیطی.
• اگر بار پمپ است، تعداد پمپ ها و روش کنترل فشار هم اعلام شود.
• اگر بار فن است، نوع سنسور، BMS و وضعیت دمپر اهمیت دارد.
• ساعات کار روزانه و دمای تابلو نیز در این توان باید جدی گرفته شوند.

این اطلاعات باعث می شوند انتخاب از حالت «یک H100 نود کیلووات می خواهم» خارج شود و به یک تصمیم مهندسی تبدیل شود.

خرید LSLV0900H100-4 از دلکو صنعت

اینورتر LS H100 مدل LSLV0900H100-4 در Normal Duty (سبک کار) برای موتور سه فاز 90 کیلووات یا حدود 125 اسب بخار طراحی شده است. جریان خروجی حدود 170 آمپر، کلاس ولتاژی 380 تا 480 ولت و امکانات کنترلی مخصوص فن و پمپ، این رنج را برای پمپخانه های بزرگ، هواسازهای مرکزی، فن برج خنک کن و خطوط تهویه صنعتی مناسب می کند. در این توان، خرید صرفاً از روی جدول توصیه نمی شود. جریان پلاک موتور، نوع Duty، کیفیت شبکه و طراحی تابلو باید قبل از سفارش بررسی شوند. برای استعلام قیمت و خرید LSLV0900H100-4 می توانید مشخصات موتور و شرایط پروژه را برای کارشناسان دلکو صنعت ارسال کنید. بررسی همین اطلاعات قبل از سفارش کمک می کند مشخص شود این رنج H100 دقیقاً مناسب پروژه است یا باید از نظر سایز، Duty یا تجهیزات جانبی تغییراتی در انتخاب انجام شود.
